Ý nghĩa các thông số và ký hiệu trên MCB

Chu Văn An

MCB là một trong những thiết bị chuyển mạch có tác dụng bảo vệ hiệu quả nguồn điện gia đình khỏi những tai nạn đáng tiếc. Sản phẩm được sản xuất với các thông số kỹ thuật tiêu chuẩn giúp người dùng dễ dàng đọc, hiểu và sử dụng một cách tối ưu. Vì thế Thông số ngắt mạch thu nhỏ Bao gồm những gì? Chúng có ý nghĩa gì và làm thế nào để đọc chúng? KTH ELECTRIC sẽ phản hồi ngay lập tức.

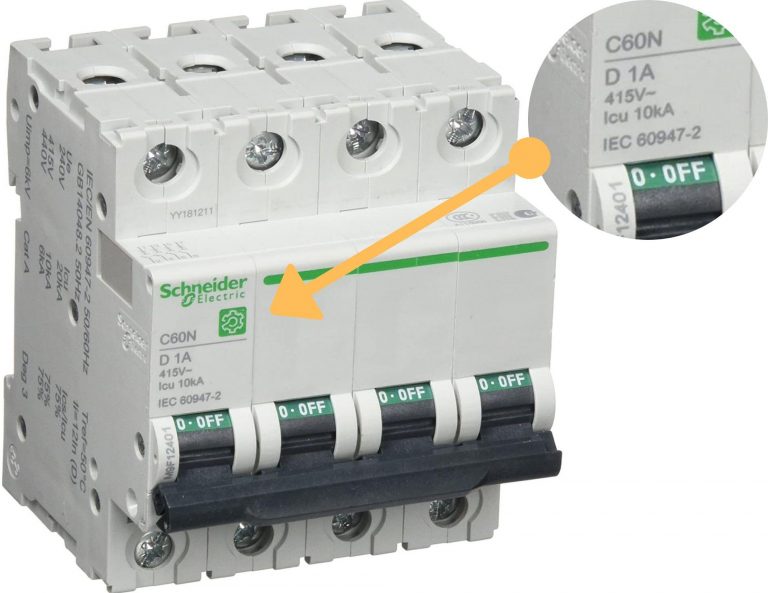

Tổng hợp các thông số và ký hiệu quan trọng của MCB

Có rất nhiều thông số kỹ thuật và thông số kỹ thuật trên mỗi bộ ngắt mạch thu nhỏ ký hiệu aptamer Hiển thị trên MCB:

• Mã sản phẩm: Bao gồm các dòng cũng bao gồm dòng điện định mức, đặc tính đường cong hoặc dòng điện cắt ngắn mạch. Đây là cơ sở quan trọng để lựa chọn loại cầu dao mini phù hợp với nhu cầu sử dụng.
• Trong: dòng điện định mức của cầu dao loại nhỏ, dao động từ 1A đến 125A.
• Icu: Khả năng của một cầu dao thu nhỏ có thể chịu được điện áp ngắn mạch tối đa trong 1 giây. Phạm vi giá trị của tham số này là 6kA đến 25kA.
• Đường cong đặc tính: Gồm nhiều chữ cái khác nhau C, B, D, Z, K…, biểu thị mức độ ngắn mạch của máy cắt mini.
• Ue: Điện áp hoạt động định mức là 240/415V.
• Ui: Điện áp cách điện định mức của thiết bị, thông số chung là 500V.
• Nhãn trạng thái: được in trên thanh MCB, cho biết trạng thái hoạt động là “bật – bật” hay “tắt – tắt”.
• Nhãn năng lượng: Có 3 giá trị tăng dần, được biểu thị là 1, 2 và 3. Thông số này thể hiện giới hạn lỗi có thể gây ra sự cố với MCB.
• IEC/EN 60898-1: Chứng chỉ chất lượng MCB IEC.
• Nhãn KEMA-KEUR: nhãn chứng nhận chất lượng và an toàn hàng đầu thế giới cho các sản phẩm điện.
• Các thông số bổ sung: bao gồm điện áp xung và điểm đánh dấu ISI,…
• Các ký hiệu trên bản vẽ MCB.

Phân loại máy cắt mini theo thông số kỹ thuật

MCB có thể được phân loại dựa trên một số thông số sau:

• Theo số pha/cực: Máy cắt nhỏ 1 pha 1 cực, máy cắt nhỏ 1 pha 2 cực, máy cắt nhỏ 3 pha 3 cực, máy cắt nhỏ 3 pha 4 cực
• Theo dòng điện định mức: cầu dao loại nhỏ 1A, 2A, 6A, 10A, 16A, 20A, 25A, 30A, 32A, 40A,…125A phù hợp cho mạch dân dụng hoặc công nghiệp.
• Theo dòng cắt: cầu dao loại nhỏ 1.5kA, 6kA, 10kA, 18kA,…

Cách đọc thông số MCB chính xác

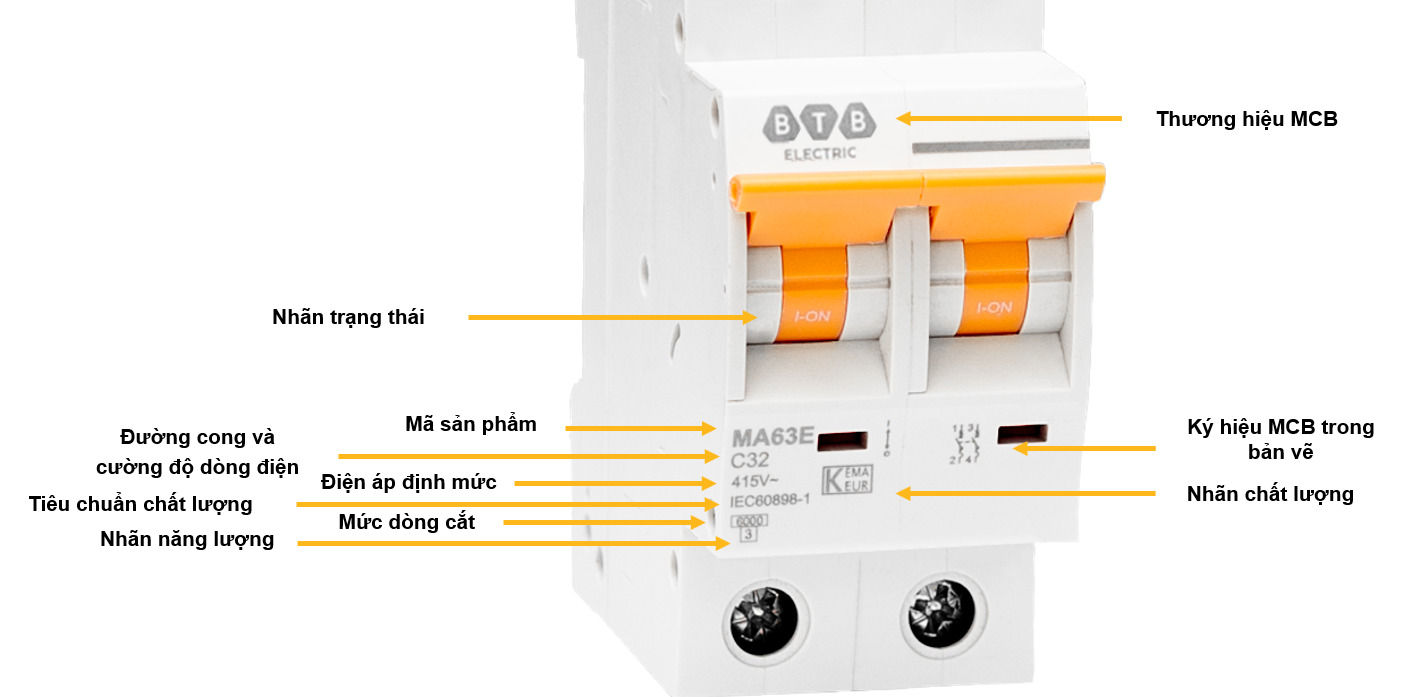

Dưới đây là ví dụ cụ thể về cách đọc thông số đường dây của MCB C32 2 cực theo nhà sản xuất BTB Electric:

• Thương hiệu MCB: BTB Electronics
• Nhãn trạng thái: I-OFF có nghĩa là tắt nguồn
• Mã sản phẩm: MA36E
• Đặc tính đường cong và in ấn: C32. C là đặc tính đường cong trong đó khả năng cắt cao hơn dòng định mức từ 5 đến 10 lần. Số 32 đại diện cho cường độ dòng điện hoặc 32A.
• Điện áp định mức: 415V
• Tiêu chuẩn chất lượng: IEC/EN 60898-1
• Nhãn năng lượng: gồm 3 cấp, trong đó cấp 3 là cấp cao nhất

cái này Thông số ngắt mạch thu nhỏ Rất nhiều thông tin kỹ thuật quan trọng được hiển thị. Vì vậy, bạn cần nghiên cứu kỹ các thông số này để lựa chọn được sản phẩm phù hợp với nhu cầu và sử dụng cầu dao mini một cách hiệu quả. Để biết thêm các bài viết về MCB, vui lòng truy cập: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb/.
