Tủ MCC là gì? Tủ điện là thiết bị không thể thiếu trong công nghiệp và tủ điện MCC là thiết bị vô cùng quan trọng trong hệ thống điện. Để hiểu rõ tủ MCC là gì, hãy cùng CTBA tìm hiểu chi tiết dưới đây nhé!

1. Định nghĩa tủ MCC là gì?

Tủ điều khiển động cơ MCC (Motor Control Center) là thiết bị dùng để điều khiển và bảo vệ động cơ công suất lớn, máy bơm nước… Tủ điều khiển bao gồm các phương thức khởi động và điều khiển khác nhau tùy theo động cơ như: khởi động trực tiếp, khởi động sao-tam giác, khởi động mềm, biến tần. Tủ điều khiển động cơ bao gồm các bộ phận chính như: Bộ điều khiển trung tâm PLC, thiết bị đóng cắt MCCB/MCB, contactor, bộ biến tần, bộ khởi động mềm hoặc bộ khởi động sao-tam giác.

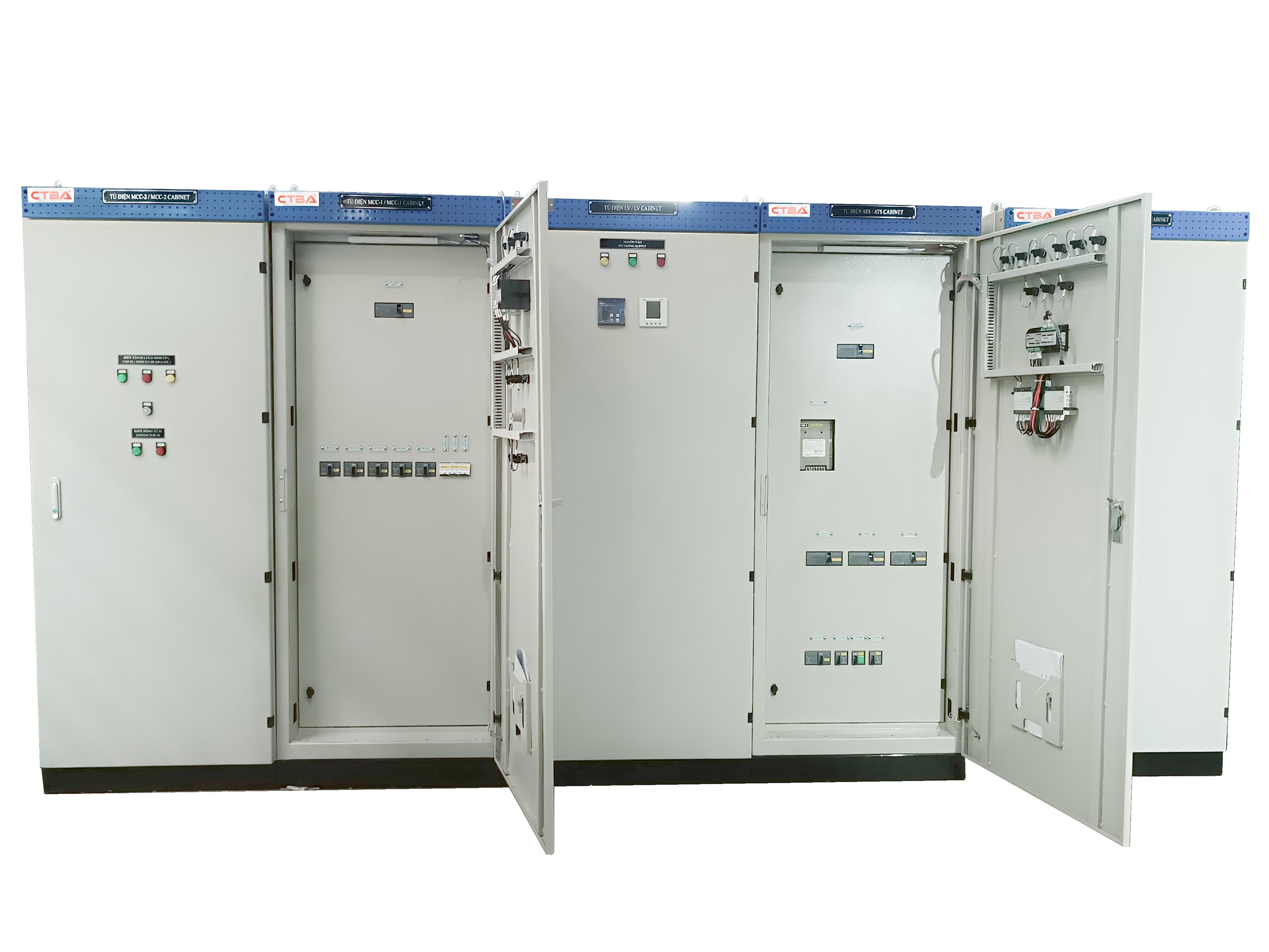

Tủ điều khiển động cơ MCC CTBA

2. Cấu tạo tủ điều khiển động cơ MCC

Cấu tạo cơ bản của tủ điều khiển động cơ MCC giống như bất kỳ tủ điện công nghiệp nào khác đó là vỏ tủ được làm bằng tấm kim loại nhôm. Nhưng những tấm nhôm này sẽ được chia thành nhiều phần thẳng đứng với khoảng cách xa nhau. Tủ điều khiển động cơ này được phân loại thành tủ điện hạ thế để điều khiển động cơ từ 230V – 1000V, hoặc tủ điện cao thế để điều khiển động cơ từ 1000V – 15kV.

Khi nói đến tủ điều khiển động cơ MCC chúng ta sẽ biết chức năng cơ bản của nó là phân phối công suất cho động cơ. Việc này được thực hiện thông qua các thanh ngang cung cấp điện ba pha từ đường dây và một thanh cái dọc đến từng ngăn điều khiển bên trong tủ. Người ta thường sẽ sử dụng thanh cái ngang có cường độ từ 600A – 4000A và thanh cái dọc thường từ 600A – 1500A.

Mỗi ngăn của tủ điều khiển động cơ phải chứa phần cứng được lắp đặt để khởi động và điều khiển động cơ, thiết bị bảo vệ quá tải, cầu chì hoặc đoản mạch và thiết bị ngắt kết nối khỏi nguồn điện. Việc mỗi ngăn của tủ điện đều chứa các linh kiện cứng sẽ tạo điều kiện thuận lợi cho việc hiệu chỉnh hệ số công suất và chống sét.

Vì tủ điện MCC này chứa các thiết bị điện áp cao nên sẽ xảy ra những sự cố nguy hiểm ở các trung tâm điều khiển động cơ của tủ. Nhưng thiết bị được thiết kế và có hệ thống khóa liên động an toàn sẽ giảm thiểu những rủi ro cho người vận hành cũng như thiết bị.

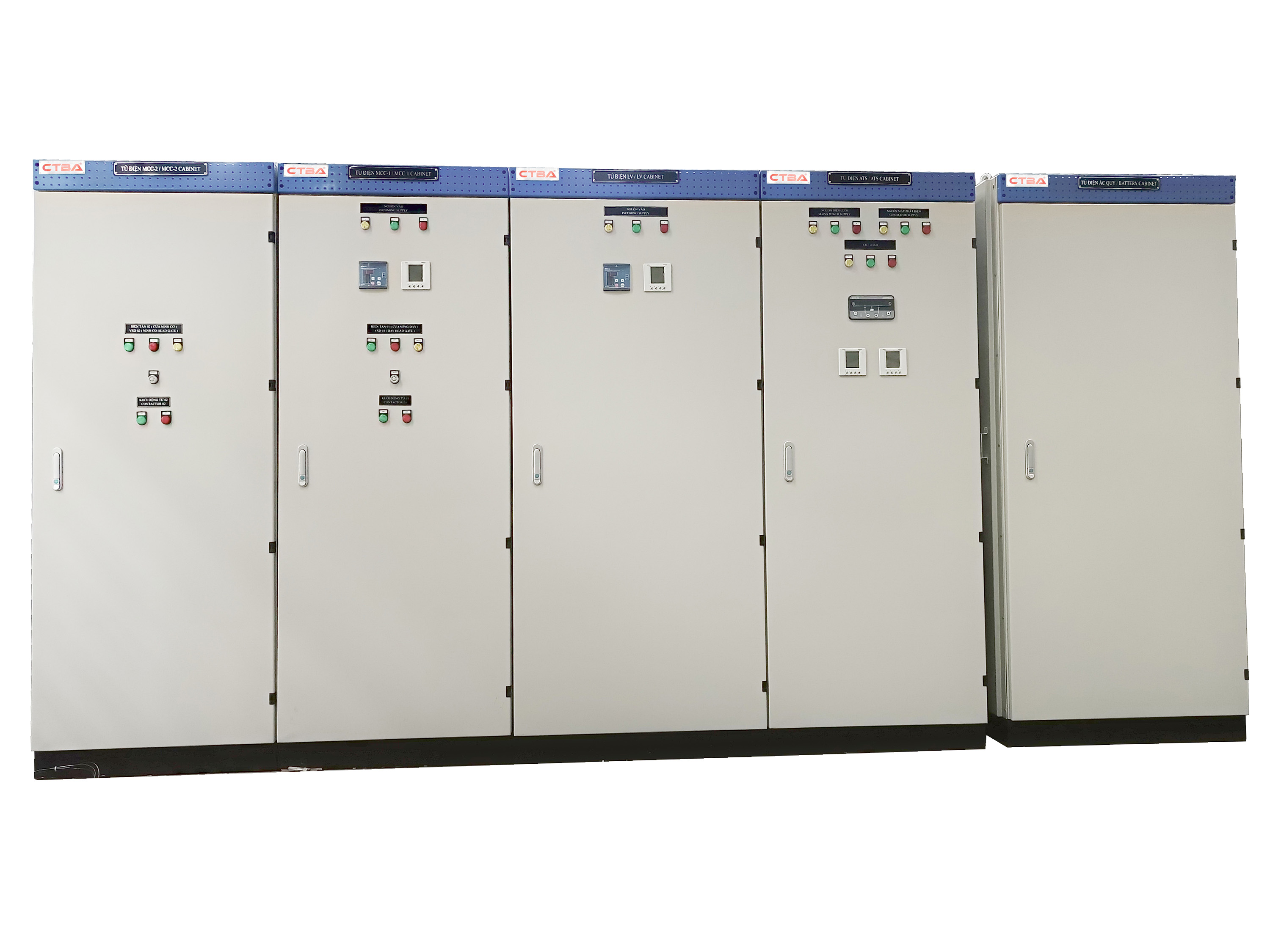

Tủ điều khiển động cơ MCC CTBA

Tủ MCC có chức năng điều khiển, bảo vệ động cơ/động cơ công nghiệp cho động cơ nhà xưởng, hệ thống bơm nước, hệ thống quạt thông gió, dây chuyền sản xuất… trong các khu công nghiệp, chung cư.

Sử dụng tủ điều khiển MCC là phương pháp khởi động chính cho động cơ điện và các thiết bị chính trong gia đình như: máy bơm tăng áp, máy bơm chữa cháy, máy làm lạnh…

Việc lắp đặt và sử dụng tủ điều khiển trung tâm MCC là thiết kế giúp tối ưu hóa hiệu suất làm việc và tổng chi phí cho các ứng dụng yêu cầu giám sát, điều khiển chặt chẽ nhiều động cơ khác nhau. Ở những dự án lắp đặt tủ điều khiển trung tâm MCC, chi phí không gian và lắp đặt sẽ giảm bớt nhưng vẫn duy trì khả năng hoạt động ổn định, linh hoạt các tính năng mà tủ điện đã được nhà sản xuất thiết kế. Điều tuyệt vời hơn nữa là tủ điện có thiết kế đơn giản nên sau một thời gian sử dụng bạn có thể bảo trì, bảo dưỡng, lắp đặt thêm các chi tiết khi cần thiết.

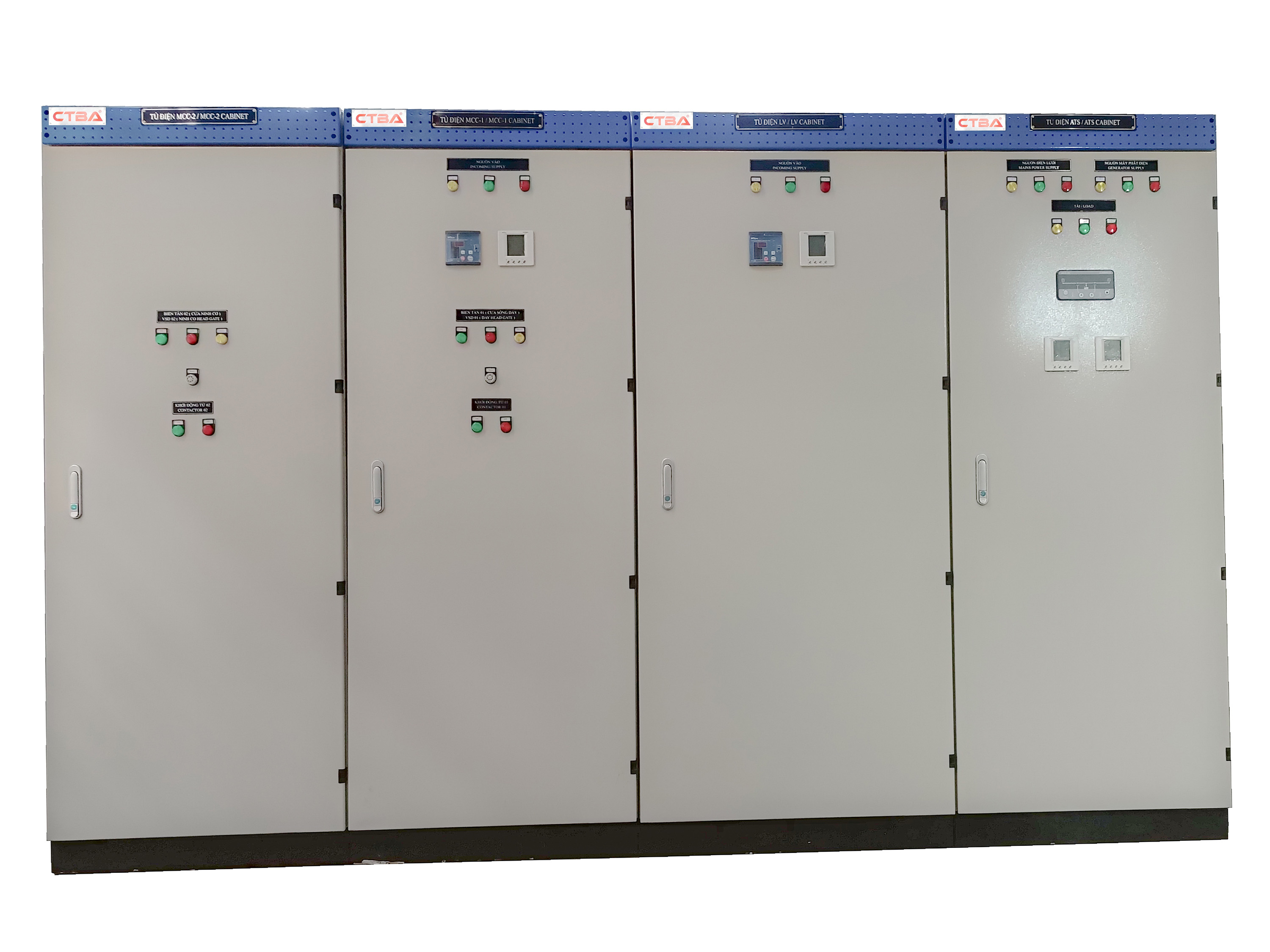

Hình ảnh tủ điều khiển động cơ MCC CTBA

4. Ứng dụng của tủ MCC:

Tích hợp các công nghệ mới nhất được CTBA nghiên cứu và phát triển trên nền thiết bị của các thương hiệu nổi tiếng như Siemens, Schneider, LS, Mitsubishi, Control Techniques, Yaskawa,….

Dễ dàng lắp đặt, kết nối đồng bộ với hệ thống hiện có, thi công đơn giản khi chỉ cần kết nối đầu vào và đầu ra với sản phẩm.

Được thiết kế thông minh với chức năng tự động hóa dựa trên lập trình PLC và HMI.

Tủ điện khởi động bằng biến tần giúp tiết kiệm điện năng tối đa. Đồng thời, tăng năng suất và hiệu quả làm việc của hệ thống thiết bị. Đặc biệt, phương pháp khởi động bằng biến tần còn giúp ổn định mức điện áp cho các thiết bị trong hệ thống.

Phương pháp khởi động tủ điều khiển bằng biến tần giúp bảo vệ tuổi thọ cho các thiết bị được điều khiển. Đặc biệt là trong các trường hợp xảy ra sự cố về điện. Chẳng hạn như chập mạch, mất pha, điện áp không ổn định, quá cao hoặc quá thấp… Để đảm bảo an toàn cho thiết bị cũng như người vận hành thiết bị, động cơ.

Tủ điện biến tần có thể điều khiển các hệ thống thiết bị, động cơ không có cùng công suất hoạt động. Giúp người dùng dễ dàng kiểm soát toàn bộ hệ thống. Mặc dù không cần nhiều cách khác để bắt đầu.

Có thể điều chỉnh lưu lượng, áp suất, số vòng quay của động cơ… cho mọi loại máy làm việc. Chẳng hạn như máy xay lúa, máy cưa gỗ, máy trộn nguyên liệu, máy nâng vật nặng…

Phương pháp khởi động tủ điều khiển bằng biến tần còn tránh được tình trạng hao mòn cơ khí trên động cơ trong quá trình vận hành.

5. Thông số kỹ thuật tủ MCC:

Thông số kỹ thuật và cấu tạo tủ điều khiển động cơ MCCTiêu chuẩn: IEC 60439-1, IEC 60529Điện áp định mức: 220-230/380-415 VACDòng cắt: 6kA – 50kAFTần số: 50Hz/60Hz Dòng điện tối đa: 1200ACông suất động cơ: 1.5kW – 630 kWMức bảo vệ (IP): IP 43 – IP 55 Nhiệt độ tăng tối đa: 50 độ C

6. Ưu nhược điểm của tủ điều khiển động cơ MCC

6.1. Lợi thế:

Tích hợp các công nghệ mới nhất được Max Electric VN nghiên cứu và phát triển trên nền tảng thiết bị đến từ các thương hiệu nổi tiếng như: simen, schneider, LS, Mitshubishi…. Dễ dàng lắp đặt, kết nối đồng bộ với hệ thống hiện có, thi công đơn giản khi chỉ phải kết nối đầu vào và đầu ra với sản phẩm. Được thiết kế thông minh với chức năng tự động hóa dựa trên lập trình PLC và HMI.

6.2. Nhược điểm:

Giá thành tương đối cao do sử dụng nhiều thiết bị hiện đại của nước ngoài. Không phù hợp khi thiết bị còn nhỏ, chưa đồng bộ.
