Tủ điện hạ thế là một trong những bộ phận quan trọng của bất kỳ công trình công nghiệp hay dân dụng nào. Từ nhà máy điện đến trạm biến áp, hệ thống truyền tải, phân phối điện đến hộ tiêu thụ điện, vai trò của bộ phận này là không thể thiếu.

Vậy thực chất tủ điện hạ thế là gì? Và chức năng chính của nó là gì? Tiếp theo hãy cùng CTBA tìm hiểu sâu hơn để tìm hiểu nhé.

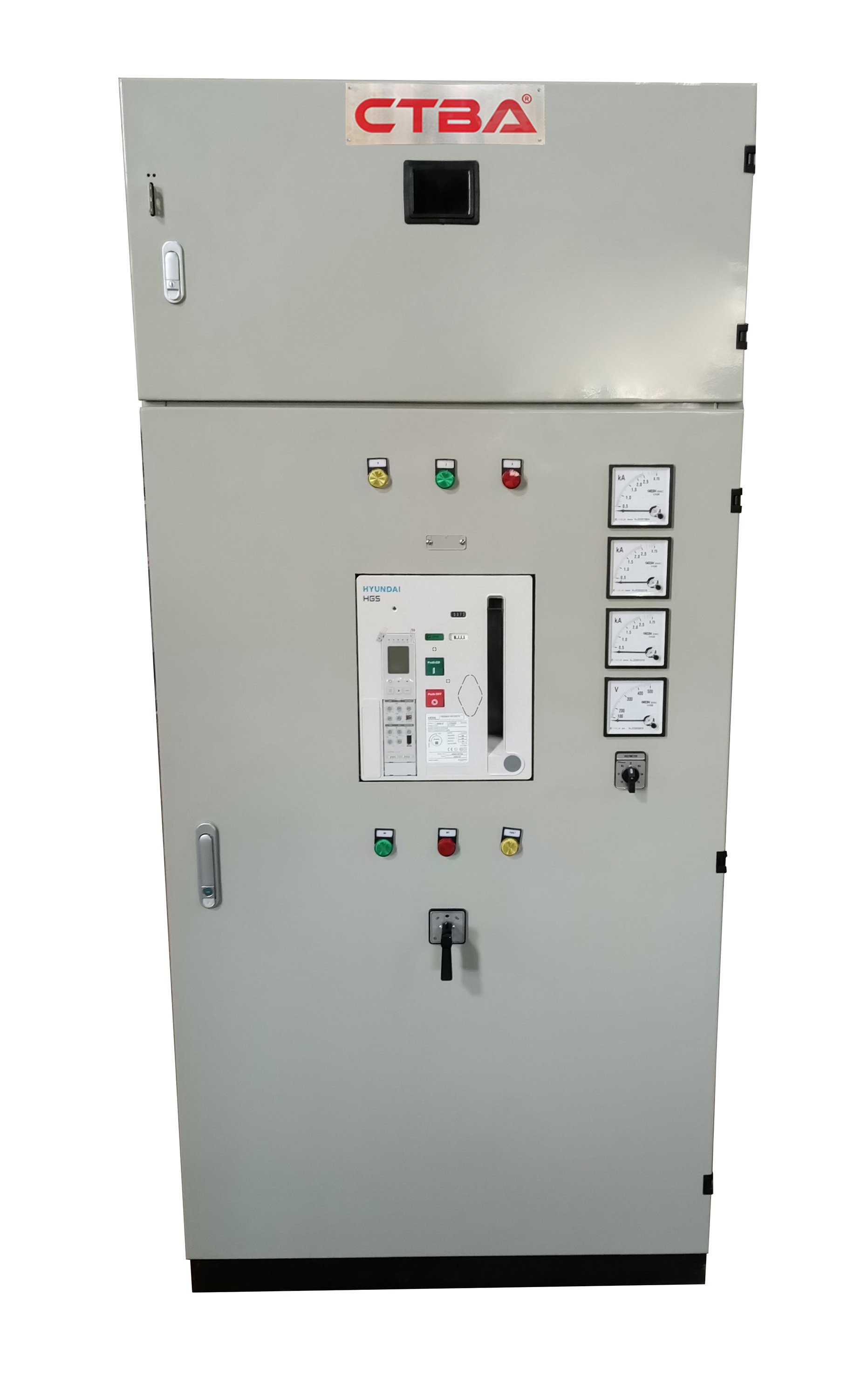

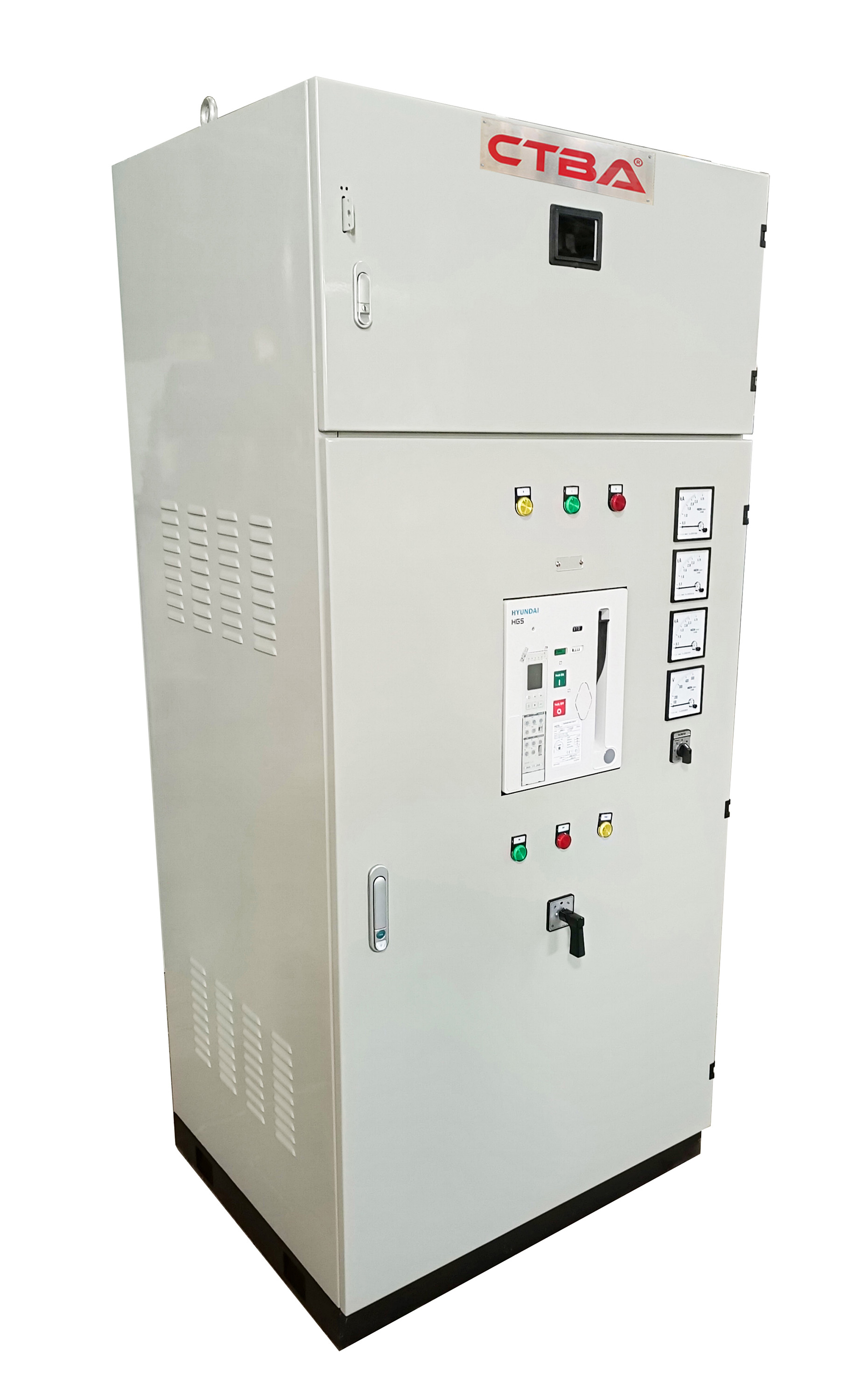

Tủ điện hạ thế CTBA

1. Định nghĩa tủ điện hạ thế là gì?

Tủ điện hạ thế là thiết bị được sử dụng trong điều kiện nguồn điện lưới ở mức 0,4kV. Nguồn điện trên đường dây trung thế và cao thế muốn sử dụng được phải đi qua trạm hạ thế để chuyển đổi thành nguồn điện tiêu chuẩn.

Tủ điện hạ thế được đặt ngay sau các trạm hạ thế, dùng để cân bằng, điều chỉnh nguồn điện trung và cao áp từ các trạm biến áp thành nguồn điện tiêu chuẩn 1 pha 220V hoặc 3 pha 380V. Hiện nay, tất cả các loại tủ điện lắp đặt trong công nghiệp hoặc dân dụng sau trạm biến áp đều được gọi là tủ điện hạ thế.

Tủ phân phối hạ thế có vai trò vô cùng quan trọng trong việc điều tiết và đảm bảo an toàn cho hệ thống điện. Nó giúp bảo vệ các thiết bị điện quan trọng như công tắc, bảng cầu chì, rơle,… khỏi các tác động cơ học và môi trường bên ngoài. Nhờ đó mà đường truyền dòng điện được ổn định và an toàn. Tổng quát hơn, việc lắp đặt tủ điện hạ thế được xem là giải pháp tối ưu nhằm bảo vệ tính mạng con người và giảm thiểu nguy cơ tai nạn thương tâm do sự cố điện gây ra dù trực tiếp hay gián tiếp.

2. Chức năng của tủ điện hạ thế:

Tùy theo mục đích sử dụng cụ thể mà tủ phân phối hạ thế có thể thay đổi cho phù hợp. Trong quá trình thiết kế và lắp đặt, chúng tôi cần đảm bảo nó có khả năng đáp ứng các nguyên tắc sử dụng điện ở nơi nó hoạt động.

Thông thường, tủ điện hạ thế có 2 chức năng chính. Đó là:

1 – Bảo vệ các thiết bị điện quan trọng: rơ le, thiết bị chuyển mạch, đèn báo đo lường, bảng cầu chì,… khỏi các tác động cơ học, rung động và các tác động từ môi trường bên ngoài có thể đe dọa đến tính toàn vẹn trong hoạt động mà thiết bị thực hiện.

2 – Đảm bảo an toàn tính mạng con người, tránh các sự cố điện giật trực tiếp hoặc gián tiếp.

Đây là chức năng quan trọng nhất của tủ điện hạ thế. Và đó cũng chính là lý do khiến việc lắp đặt thiết bị này trở thành yêu cầu cấp thiết như vậy.

3. Các loại điện hạ thế:

Các loại tủ điện hạ thế Để đáp ứng nhu cầu sử dụng cụ thể trong từng trường hợp, tủ điện hạ thế cũng được chia thành các loại riêng biệt. Cụ thể: Tủ phân phối hạ thế và tủ điều khiển.

3.1 Tủ phân phối hạ thế:

Tủ phân phối hạ thế là thiết bị giúp phân chia nguồn điện cung cấp thành các mạch riêng biệt. Mỗi mạch điện được quản lý và bảo đảm bằng cầu chì hoặc thiết bị chuyển mạch lắp đặt trong tủ điện.

Tủ phân phối hạ thế dùng để lắp đặt, bảo vệ các thiết bị bật/tắt điện cũng như các thiết bị điều khiển. Nó được coi là đầu nối phân phối điện cho công trình và đảm bảo cách ly các thiết bị điện với người sử dụng trong quá trình vận hành để đảm bảo an toàn.

Tủ phân phối hạ thế thường có các loại sau:

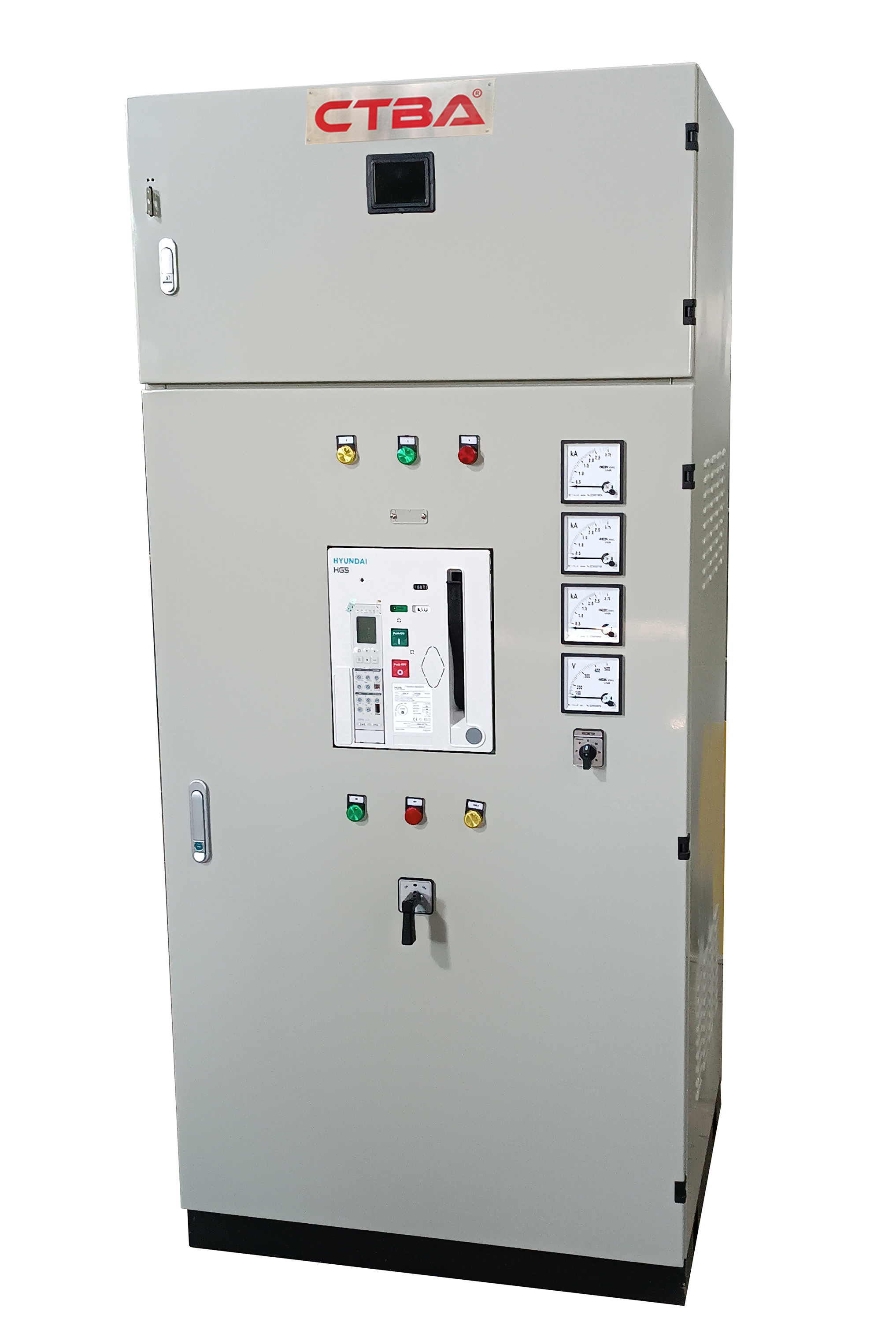

3.1.1. Tủ điện phân phối tổng hợp MSB

Tủ điện phân phối chính MSB – Tủ điện phân phối chính là loại tủ được lắp đặt ngay sau các trạm điện hạ thế (từ 15kV đến 380VAC). Chức năng chính của tủ phân phối hạ thế là đóng/mở và bảo vệ an toàn cho hệ thống điện phụ tải. Dòng điện định mức của tủ có thể lên tới 6300A.

Tủ MSB được thiết kế nhiều ngăn, mỗi ngăn được thiết kế theo một chức năng riêng biệt như ngăn ACB/MCCB tổng, ngăn MCCB/MCB tải đầu ra, ngăn chuyển nguồn ATS, v.v.

Hiện nay, tủ phân phối điện MSB thường được sử dụng trong mạng điện hạ thế và là thành phần quan trọng nhất của hệ thống mạng phân phối điện. Chúng ta có thể thấy nó được lắp đặt trong các phòng kỹ thuật điện tổng hợp trong các công trình công nghiệp như nhà máy, nhà xưởng, trung tâm thương mại,… Tủ MSB được đặt phía sau trạm hạ thế và phía trước tủ phân phối DB.

3.1.2. Tủ phân phối DB

Tủ điện phân phối DB – Tủ điện phân phối là loại tủ được sử dụng trong mạng điện hạ thế. Tủ DB thường được đặt ngay sau tủ phân phối MSB. Dòng điện định mức của tủ DB có thể đạt tới 1000A. Nó thường được sử dụng để cấp nguồn cho một nhóm thiết bị hoặc thiết bị đầu cuối như máy bơm, động cơ, v.v.

Tủ phân phối DB là loại tủ nhỏ nhất, được đặt gần các phụ tải. Thiết kế bên trong tủ chỉ bao gồm MCB/RCCB, đèn báo pha và cầu chì. Một số tủ đặc biệt có thêm đồng hồ kWh, ampe kế, vôn kế, tụ điện…

Ứng dụng phổ biến nhất của dòng tủ này là lắp đặt tại các phòng mổ ở các công trình xây dựng, nhà xưởng, nhà máy, trung tâm thương mại, chung cư,…

3.1.3. Tủ điện ATS

Tủ điện ATS – Công tắc chuyển nguồn tự động là thiết bị giúp chuyển đổi nguồn điện tự động. Chức năng chính của nó là máy phát điện tự động khởi động và cấp điện cho phụ tải khi mất điện. Khi có nguồn điện trở lại, hệ thống sẽ tự động bật lại và tự động tắt máy phát điện.

Tủ ATS là loại tủ được sử dụng trong các khu công nghiệp, chung cư, trung tâm thương mại… nơi phụ tải yêu cầu cấp điện liên tục hoặc thường xuyên xảy ra tình trạng mất điện đột ngột. Vai trò của tủ điện ATS là bảo vệ lưới điện và máy phát điện khi gặp các tình huống như mất pha, mất trung tính, sụt áp,…

3.1.4. Tủ điện bù công suất phản kháng

Loại tủ này có tác dụng tăng hệ số công suất bằng cách sử dụng bình ngưng làm nguồn công suất phản kháng. Thiết bị này thường được thiết kế gồm nhiều bước tụ, mỗi bước tụ được điều khiển bởi một Contactor. Việc đóng/ngắt contactor sẽ làm thay đổi số lượng tụ điện hoạt động song song.

Tủ bù công suất phản kháng thường được sử dụng trong các hệ thống điện sử dụng tải có độ cảm kháng cao, chủ yếu ở các phòng kỹ thuật tại các công trường.

3.2. Tủ điều khiển điện áp thấp

Tủ điều khiển hạ thế là loại tủ có chức năng điều khiển các thiết bị tải theo quy trình hiện có. Chúng có thể được vận hành độc lập hoặc với tủ điện.

Tủ điều khiển hạ thế thường được chia làm 2 loại:

3.2.1. Tủ điều khiển chiếu sáng

Tủ điều khiển chiếu sáng là loại tủ được sử dụng cho hệ thống chiếu sáng trong các tòa nhà và khu vực công cộng như đường phố, khu đô thị, công viên, cầu cống,… hoặc tại các trung tâm mua sắm, nhà hàng, khách sạn, chung cư, bệnh viện, trường học, sân bay, sân vận động,…

3.2.2. Tủ điều khiển động cơ MCC

Tủ điều khiển động cơ MCC là loại tủ có chức năng khởi động và điều khiển tốc độ hoặc chiều quay của động cơ. Thông thường nó được lắp đặt để thực hiện nhiệm vụ điều khiển động cơ công suất lớn trong các công trình công nghiệp như nhà máy, trạm bơm, nhà máy,…

3.3. Tủ điện động lực:

Khác với tủ phân phối hạ thế hay tủ điều khiển, tủ điện động có chức năng chính là đóng cắt, chuyển mạch các thiết bị tải công suất cao. Ví dụ, hệ thống tín hiệu của bộ điều khiển khả trình như máy tính, bộ vi xử lý, PLC, v.v.
