Tổng hợp ký hiệu & thông số trên aptomat và giải nghĩa

Chu Văn An

Aptomat là thiết bị thiết yếu trong mọi hệ thống điện, đóng vai trò bảo vệ và giảm thiểu những rủi ro liên quan đến tai nạn điện. Tuy nhiên, để lựa chọn và sử dụng Aaptomat đúng cách và hiệu quả thì việc hiểu rõ các ký hiệu, thông số trên thiết bị là vô cùng quan trọng. Trong bài viết này, KTH ELECTRIC sẽ giúp bạn giải mã chi tiết các ký hiệu, thông số quan trọng trên aptomat.

thông số kỹ thuật aptomat

Sau đây là các ký hiệu tham số được sử dụng phổ biến hiện nay trên aptomat:

• Ue: Điện áp định mức của máy cắt, tính bằng vôn (V).
• Ui: Điện áp tối đa mà cầu dao có thể chịu được, cũng tính bằng vôn (V).
• Uimp: Điện áp chịu được tối đa trong môi trường ô nhiễm, tính bằng vôn (V).
• In: dòng điện định mức của máy cắt, đo bằng ampe (A).
• Icu: Khả năng ngắt mạch khi dòng điện ngắn mạch đạt mức tối đa trong trường hợp bình thường, tính bằng ampe (A).
• IC: dòng điện ngắn mạch tối đa mà cầu dao có thể chịu được, tính bằng ampe (A)
• Icw: Khả năng chịu dòng điện ngắn mạch trong điều kiện nhiệt độ cao, tính bằng ampe (A)
• C16, C32, C40,…: biểu thị cường độ dòng điện của cầu dao. Xếp hạng hiện tại của mỗi cấp độ (In) tương ứng với một mã C cụ thể.
• Ký hiệu A, B, C, D, E, Z…: Hiển thị phân loại máy cắt theo khả năng ngắt mạch.
• AR (Định mức Ampe): Hiển thị dòng điện định mức mà aptomat có thể chịu được, tính bằng Ampe (A).
• CL (Lớp giới hạn dòng điện): Thể hiện mức giới hạn dòng điện của cầu dao, giúp giảm thiểu tác động của dòng điện ngắn mạch.
• Tần số định mức: Hiển thị tần số điện áp định mức của cầu dao tính bằng Hertz (Hz).
• Loại: Phân loại bộ ngắt mạch dựa trên dòng điện định mức và đặc tính của bộ ngắt mạch.
• Chức năng cách ly: Cho biết chức năng cách ly của cầu dao nhằm đảm bảo an toàn trong quá trình bảo trì hệ thống điện.
• Độ bền: Biểu thị độ bền của cầu dao và đề cập đến số lần bật/tắt thiết bị có thể hoạt động hiệu quả.

Tiêu chuẩn ký hiệu chung cho bộ ngắt mạch

Aptomat là thiết bị không thể thiếu để bảo vệ hệ thống điện khỏi tai nạn. Việc đọc và hiểu các ký hiệu trên cầu dao giúp người dùng dễ dàng lựa chọn thiết bị phù hợp cho hệ thống điện của mình, đồng thời hỗ trợ các quy trình kiểm tra và bảo trì hiệu quả để đảm bảo thiết bị hoạt động hiệu quả. Để đảm bảo rằng tất cả các sản phẩm đều được chứng nhận, có hai tiêu chuẩn ký hiệu aptomat: tiêu chuẩn IEC và tiêu chuẩn ANSI.

Tiêu chuẩn ký hiệu IEC

Ký hiệu khả năng cắt: Icu: Cho biết khả năng ngắt mạch của thiết bị tại điểm cuối, được đo bằng dòng điện ngắn mạch định mức. Ics: Cho biết khả năng ngắt mạch ở điểm cuối khi xảy ra dòng điện ngắn mạch ở nơi khác trong mạch. Biểu tượng hiện tại: Trong: Dòng điện định mức của máy cắt quyết định khả năng hoạt động ổn định trong điều kiện bình thường. Ir: Khởi động lại dòng điện của cầu dao, cho biết ngưỡng dòng điện cần thiết để khởi động lại thiết bị. Ký hiệu mô hình bộ ngắt mạch: Cầu dao dòng B, C, D: phân loại theo chức năng cầu dao và tốc độ phản hồi sự cố. Bộ ngắt mạch AC, A: Được phân loại theo khả năng ngắt trong chu kỳ dòng điện xoay chiều (AC) hoặc dòng điện một chiều (DC).

Đọc thêm: Cách chọn CB và dây dẫn theo tiêu chuẩn IEC

Tiêu chuẩn ký hiệu ANSI

Ký hiệu khả năng cắt: Xếp hạng ngắt (IR): Chỉ báo về khả năng ngắt mạch của thiết bị, được đo bằng dòng điện ngắn mạch định mức, để đảm bảo cầu dao vận hành an toàn trong trường hợp khẩn cấp. Biểu tượng hiện tại: Xếp hạng Ampe (AR): Xếp hạng hiện tại của bộ ngắt mạch, cho biết khả năng hoạt động ổn định ở mức tải cụ thể. Cấp giới hạn dòng điện (CL): Mức giới hạn dòng điện giúp giảm thiểu tác động của dòng điện ngắn mạch trong hệ thống. Ký hiệu mô hình bộ ngắt mạch: Loại: Phân loại và dòng điện định mức của máy cắt, phù hợp với các yêu cầu kỹ thuật khác nhau.

Để biết ký hiệu và thông số chi tiết của các dòng CB thông dụng, xem:

Phân biệt ký hiệu mạch điện trong sơ đồ mạch điện

Để lắp đặt cầu dao nhanh chóng và chính xác thì việc thiết kế sơ đồ mạch điện trước khi thực hiện là bước quan trọng mà các kỹ sư thường làm. Các ký hiệu trên bản vẽ sẽ khác nhau tùy thuộc vào loại cầu dao. Cụ thể:

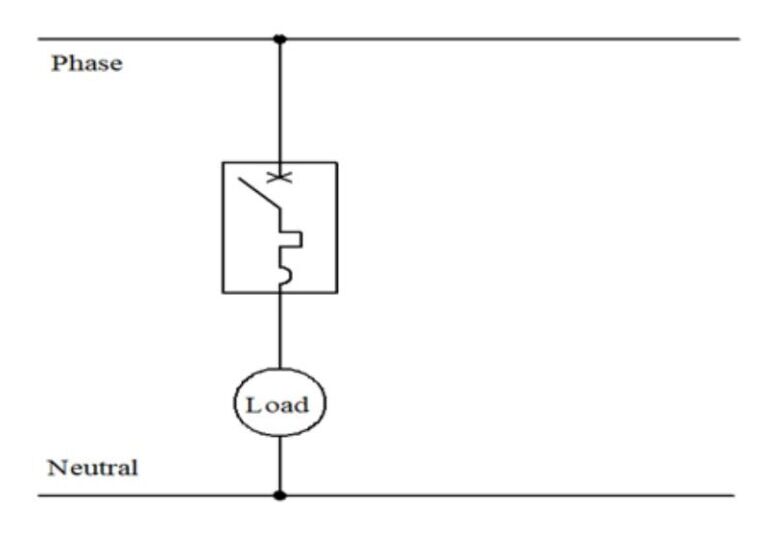

Ký hiệu 1 pha trên bản vẽ

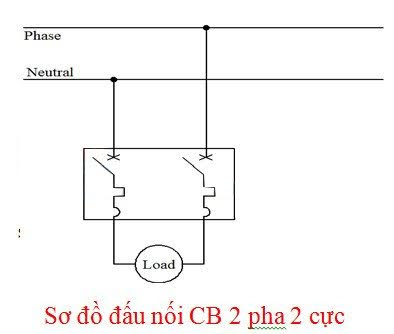

Ký hiệu máy cắt hai pha trên bản vẽ

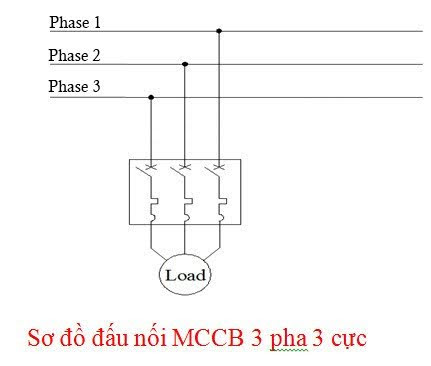

Ký hiệu cầu dao ba pha trong hình

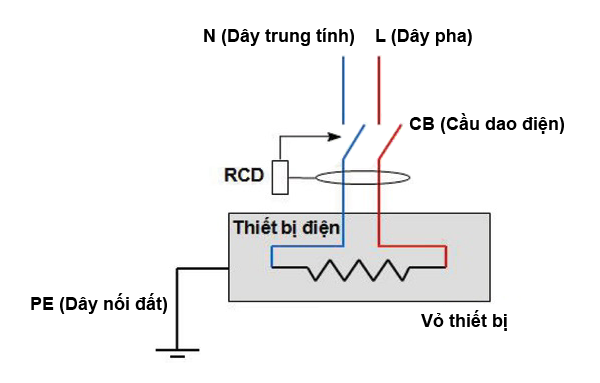

Biểu tượng cầu dao chống giật

Phân biệt ký hiệu màu sắc trên aptomat

Trên cầu dao, ký hiệu màu sắc không chỉ giúp nhận biết trạng thái của thiết bị mà còn biểu thị các chức năng quan trọng trong hệ thống điện. Ba màu phổ biến nhất là xanh, đỏ và trắng. Mỗi màu sắc đều có ý nghĩa riêng:

• Màu xanh: Biểu thị trạng thái “bật” hoặc “tắt”, cho phép dòng điện đi qua cầu dao giúp hệ thống điện hoạt động bình thường.
• Màu đỏ: Thể hiện trạng thái “tắt” hoặc “tắt”, ngăn dòng điện đi qua và bảo vệ hệ thống trong trường hợp xảy ra tai nạn.
• Màu trắng: Thường dùng để biểu thị dòng điện định mức của cầu dao, giúp người dùng dễ dàng nhận biết thông số kỹ thuật của thiết bị.

Trên đây là các ký hiệu và thông số aptomat phổ biến nhất. Hy vọng bài viết tổng hợp trên sẽ giúp bạn nhận biết được ký hiệu aptomat và đọc dễ dàng hơn. Hãy theo dõi KTH ELECTRIC và nhận thêm nhiều thông tin hữu ích qua các bài viết khác nhé!
