MCCB là thiết bị bảo vệ quan trọng trong hệ thống điện công nghiệp. Việc hiểu rõ các thông số của cầu dao vỏ đúc có thể giúp bạn lựa chọn và lắp đặt chính xác các cầu dao vỏ đúc để đảm bảo an toàn và hiệu suất tối ưu. Trong bài viết này, KTH ELECTRIC sẽ giúp bạn hiểu rõ các thông số quan trọng của MCCB, cách đọc ký hiệu và cách tinh chỉnh MCCB sao cho chuẩn nhất.

Các thông số kỹ thuật quan trọng của cầu dao vỏ đúc

• Dòng điện định mức vào: Dòng điện tối đa mà bộ ngắt mạch vỏ đúc có thể chịu được mà không bị gián đoạn trong các trường hợp bình thường. Giá trị thông dụng: 16A, 32A, 63A, 100A, 250A,…1600A.
• Khả năng cắt (Icu): khả năng dòng ngắn mạch tối đa của bộ ngắt mạch vỏ đúc mà không bị hư hỏng. Đơn vị đo: kA (kiloamp). Ví dụ: Icu = 25kA, 50kA, 100kA,…
• Điện áp hoạt động định mức (điện áp định mức-Ue): mức điện áp mà tại đó cầu dao vỏ đúc có thể hoạt động ổn định. Ví dụ: 220V, 380V, 415V,…
• Điện áp cách điện định mức (Ui): Giá trị điện áp tối đa mà cầu dao vỏ đúc có thể chịu được mà không gây hư hỏng lớp cách điện. Thường cao hơn điện áp làm việc định mức, chẳng hạn như 500V, 690V,…
• Dòng điều chỉnh nhiệt (Cài đặt thời gian dài – Ir): Giá trị hiện tại mà MCCB sẽ ngắt nếu tải duy trì quá cao trong thời gian dài. Thường được điều chỉnh ở mức 0,7 đến 1,0 lần dòng định mức.
• Dòng bảo vệ ngắn mạch tức thời (Instantaneous – II): Khi dòng điện đạt giá trị cực đại, cầu dao vỏ đúc sẽ ngắt ngay lập tức để tránh hư hỏng thiết bị.
• Hành động cắt dòng Ics: Dòng điện mà cầu dao vỏ đúc có thể cắt liên tục mà vẫn hoạt động bình thường, thường được tính bằng % Icu. Ví dụ: nếu Icu = 50kA thì Ics có thể là 25kA (50% Icu) hoặc 50kA (100% Icu).
• Dòng khởi động động cơ Im: là mức dòng điện tối đa mà cầu dao vỏ đúc có thể chịu được mà không vô tình ngắt kết nối khi khởi động động cơ. Giá trị này cần phải đủ cao để tránh tắt nhầm khi khởi động động cơ. Ví dụ: Im=5-10 lần dòng điện định mức.
• Độ bền Cơ/Điện: Số chu kỳ chuyển mạch cơ và điện của cầu dao vỏ đúc.

Việc xác định các thông số, ký hiệu của MCCB sẽ giúp bạn lựa chọn một MCCB chính xác hơn dựa trên yêu cầu của người dùng và hệ thống.

Bạn có thể tham khảo thông số của các dòng aptomat khác: Tổng hợp và giải thích các ký hiệu, thông số trên aptomat

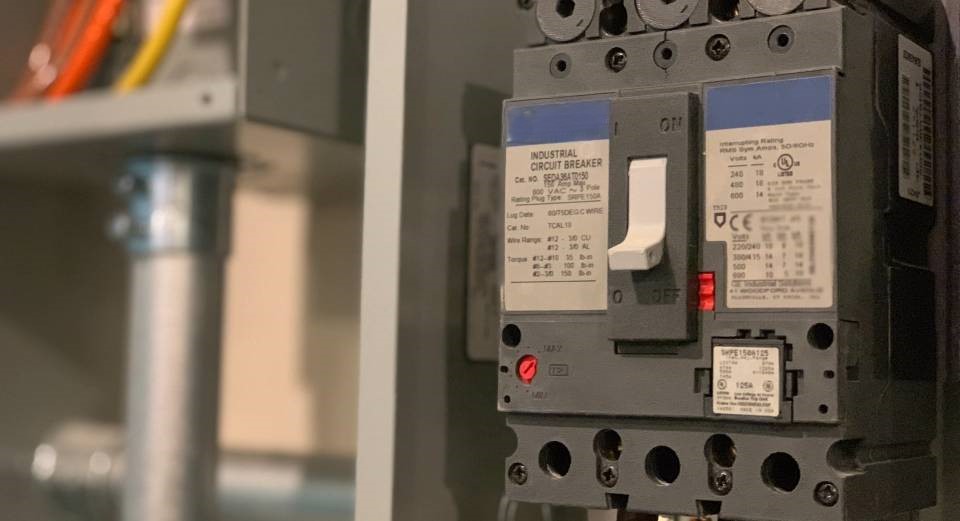

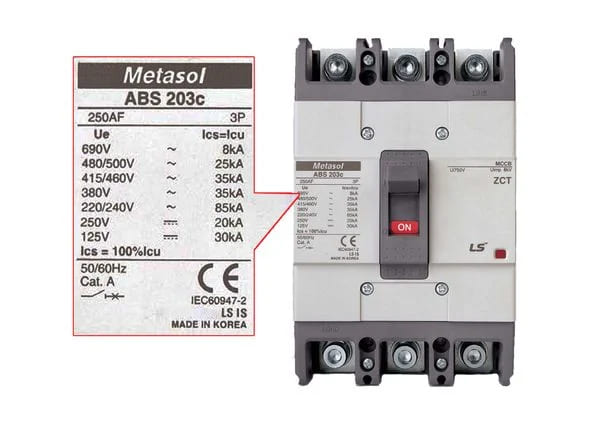

Cách đọc các ký hiệu cơ bản trên cầu dao vỏ đúc

Mỗi nhà sản xuất MCCB có thể có những ký hiệu khác nhau nhưng thông số trên các MCCB thông thường thường bao gồm những ký hiệu cơ bản sau:

• Tổng số cực: 1P, 2P, 3P, 4P (P: số cực, tức là số pha của MCCB)
• Dòng điện định mức: 100A, 160A, 250A,…
• Dòng cắt ngắn mạch: 25kA, 50kA, 100kA,…
• Dòng nhiệt: 0,8-1,0 x In
• Mã sản phẩm: NSX100N, NSX250F,…

Ví dụ: mã MCCB Schneider NSX100N 3P 100A 36kA sẽ có các thông số sau trên MCCB cơ sở:

• Cầu dao vỏ đúc kiểu NSX
• Dòng điện định mức 100A
• 3 cực (3P)
• Dòng điện ngắn mạch 36kA

Hướng dẫn điều chỉnh thông số MCCB

Việc điều chỉnh các thông số của MCCB đòi hỏi phải có sự quan tâm, hiểu biết về đặc tính và hệ thống điện của MCCB. Bạn có thể tham khảo hướng dẫn sau:

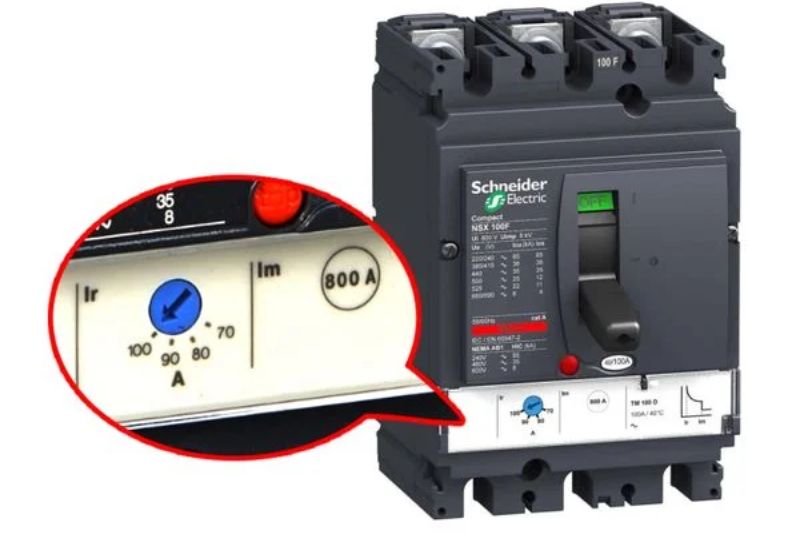

Tinh chỉnh MCCB với giá trị Ir

Ir là ​​dòng bảo vệ quá tải được điều chỉnh theo dòng định mức (In) của cầu dao vỏ đúc. Cài đặt Ir giúp MCCB phản ứng chính xác với mức tải thực tế, do đó ngăn ngừa tình trạng quá tải hệ thống.

Cách thực hiện:

• Xác định dòng tải tối đa của hệ thống. Nếu dòng tải tối đa là 500A và MCCB In = 1000A thì có thể điều chỉnh Ir = 0,5 x In = 500A.
• Điều chỉnh núm hoặc bật MCCB về giá trị tương ứng với Ir được tính toán.

Ví dụ: MCCB 100A, Ir có thể điều chỉnh trong khoảng 80A-100A. Nếu tải thông thường là 85A thì nên đặt Ir=90A để tránh quá tải.

Tinh chỉnh bảo vệ quá tải MCCB

Chức năng bảo vệ quá tải giúp MCCB ngắt mạch khi dòng điện vượt quá giá trị Ir trong một khoảng thời gian nhất định, ngăn ngừa hư hỏng thiết bị và dây điện.

Cách thực hiện:

• Xác định thời gian trễ (tr): Thời gian trễ là thời gian MCCB chờ trước khi ngắt mạch khi phát hiện quá tải. Ví dụ: nếu tr=1 giây được đặt ở 6Ir, khi dòng điện đạt 6 lần Ir (tức là 3000A khi Ir=500A), MCCB sẽ tắt sau 1 giây.
• Điều chỉnh thời gian trễ: Sử dụng núm xoay hoặc bật cầu dao vỏ đúc để cài đặt thời gian trễ phù hợp với yêu cầu bảo vệ của hệ thống.

Ví dụ: MCCB 160A có thể đặt bảo vệ quá tải thành 145A với độ trễ 10 giây.

Cắt MCCB bảo vệ ngắn mạch

Bảo vệ ngắn mạch cho phép cầu dao vỏ đúc phản ứng nhanh khi xảy ra đoản mạch, bảo vệ hệ thống khỏi hư hỏng nghiêm trọng do dòng điện cao đột ngột gây ra.

Cách thực hiện:

• Đặt dòng điện ngắn mạch tức thời (Iinst): Iinst là giá trị hiện tại mà tại đó cầu dao vỏ đúc ngay lập tức ngắt mạch để bảo vệ hệ thống. Giá trị này thường được đặt cao hơn Ir để tránh vấp ngã không cần thiết do dòng điện tăng vọt trong thời gian ngắn.
• Điều chỉnh Iinst: Đặt giá trị Iinst thích hợp thông qua núm xoay hoặc bật MCCB để đảm bảo phản ứng nhanh khi xảy ra đoản mạch.

Ví dụ: MCCB 250A, Ii có thể điều chỉnh từ 1000A đến 2500A. Nếu hệ thống có nguy cơ ngắn mạch cao hơn, đặt Ii = 2000A.

Đọc thêm: Hướng dẫn chọn MCCB phù hợp từ đầu đến cuối

Trên đây là những thông số MCCB cơ bản và quan trọng nhất mà mọi người nên biết. Hiểu các thông số này sẽ giúp bạn hiểu Cách chọn cầu dao vỏ đúc Và sử dụng sản phẩm theo tiêu chuẩn để tăng độ bền và đảm bảo an toàn cho hệ thống điện. Để biết thêm các bài viết về MCCB, vui lòng truy cập: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb
