Tìm hiểu về thiết bị đóng cắt và chức năng của nó

Chu Văn An

Thiết bị chuyển mạch có thể giúp con người bảo vệ sự an toàn của hệ thống điện. Tuy nhiên, nhiều người tiêu dùng không tìm hiểu kỹ trong quá trình lựa chọn và sử dụng dẫn đến không đạt được hiệu quả cao nhất. Trong bài viết sau chúng tôi sẽ chia sẻ thêm với các bạn về thiết bị đóng cắt là gì và chức năng của nó.

Thiết bị chuyển mạch là gì?

thiết bị chuyển mạch trong Tiếng Anh là gì?? – CB (CB được viết tắt từ danh từ Circuit Breaker) hay còn gọi là aptomat (trong tiếng Nga). Thiết bị đóng cắt là một loại thiết bị điện có vai trò quan trọng trong hệ thống điện. Đây là thiết bị điện dùng để chuyển đổi, điều khiển cũng như bảo vệ mạch điện và các thiết bị điện khi có sự cố xảy ra.

Các thiết bị sẽ được kết nối với nhau để truyền tải và thực hiện phân phối cũng như chuyển đổi điện năng một cách hiệu quả trong hệ thống mạch điện.

Ngày nay, trên thị trường có rất nhiều loại thiết bị với nhiệm vụ chuyển mạch khác nhau. Do đó, thuật ngữ thiết bị đóng cắt thường được sử dụng cho tất cả các loại thiết bị điện có hoạt động liên quan đến chuyển mạch hoặc điều khiển cũng như để bảo vệ các thiết bị điện trong mạch điện.

Chức năng của thiết bị chuyển mạch

Thiết bị chuyển mạch được biết đến với chức năng vận chuyển, tạo và cắt dòng tải thông thường. Thiết bị chuyển mạch như công tắc. Ngoài ra, nó còn có nhiệm vụ ngắt dòng điện khi phát hiện sự cố về điện với các thiết bị cảm biến. Tùy vào từng ứng dụng khác nhau trong cuộc sống mà thiết bị sẽ thực hiện những chức năng tương ứng.

Trên thực tế hiện nay có rất nhiều thiết bị được lựa chọn để thực hiện chức năng chuyển mạch. Vì thế, thiết bị chuyển mạch điện có thể bao gồm máy biến dòng, cầu dao, máy biến điện áp, dụng cụ đo lường, rơle bảo vệ, cầu chì, công tắc, MCCB, MCB, thiết bị chống sét, bộ cách ly và các thiết bị liên quan.

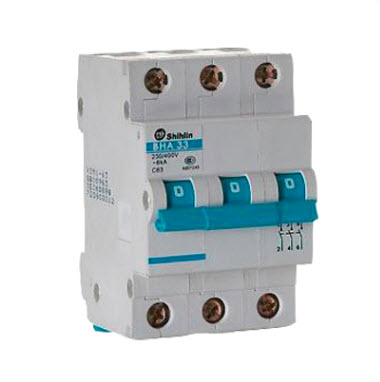

Thiết bị đóng cắt MCB

Các tính năng cần thiết của thiết bị chuyển mạch

Độ tin cậy hoàn toàn

Ngày nay, các thiết bị chuyển mạch ngày càng được đánh giá cao trong nhu cầu sử dụng điện của con người. Nó được coi là một thiết bị rất đáng tin cậy khi sử dụng trong thực tế. Khi xảy ra sự cố ở bất kỳ bộ phận nào trong hệ thống điện, thiết bị chuyển mạch sẽ cách ly bộ phận bị lỗi ra khỏi mạch điện để đảm bảo an toàn cho các thiết bị điện.

Tách hoàn toàn phần không bị lỗi khỏi phần bị lỗi

Việc tách riêng phần bị lỗi của hệ thống thiết bị đóng cắt sẽ đảm bảo và không ảnh hưởng đến phần không bị lỗi. Vì vậy, tính liên tục của nguồn cung cấp sẽ được đảm bảo và giúp hệ thống điện hoạt động ổn định mà người dùng không cần phải tốn quá nhiều thời gian chờ đợi sự cố được khắc phục.

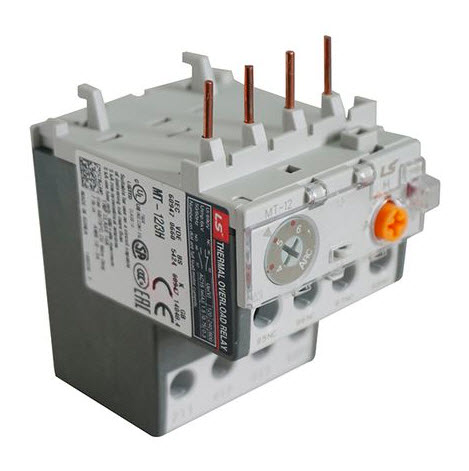

Thiết bị đóng cắt rơle nhiệt

Hoạt động nhanh chóng

Thiết bị đóng cắt phải thực hiện cách ly nhanh sự cố khỏi hệ thống điện khi phát hiện sự cố. Điều này sẽ không gây hư hỏng cho các thiết bị khác do dòng điện ngắn mạch.

Nếu không nhanh chóng khắc phục lỗi sẽ dễ chuyển lỗi sang các bộ phận ổn định, gây nguy hiểm cho toàn bộ hệ thống điện.

Ngăn chặn các hoạt động điều khiển thủ công

Thiết bị đóng cắt phải được thiết kế có chế độ điều khiển bằng tay để khi không thể điều khiển được thì người sử dụng có thể đóng, tắt mạch bằng tay.

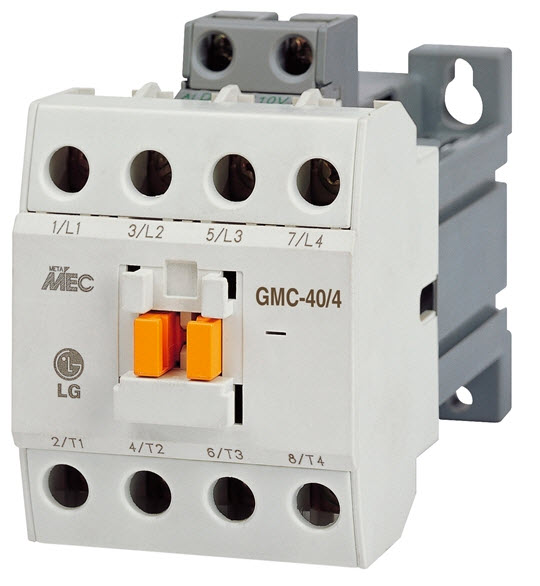

Thiết bị đóng cắt contactor – Khởi động từ

Cách chọn thiết bị chuyển mạch

Khi lựa chọn thiết bị chuyển mạch, bạn cần chú ý 3 yêu cầu sau:

• Thiết bị chuyển mạch cần có khả năng ngắt các giá trị dòng ngắn mạch lớn, có thể từ vài chục KA. Sau khi ngắt dòng điện ngắn mạch, thiết bị chuyển mạch vẫn đảm bảo hoạt động tốt ở giá trị dòng điện định mức.
• Chế độ làm việc định mức trên thiết bị đóng cắt phải là chế độ làm việc dài hạn. Điều này có nghĩa là giá trị dòng điện định mức chạy qua thiết bị chuyển mạch trong thời gian dài tùy ý. Bên cạnh đó, mạch dòng điện trên thiết bị đóng cắt cần chịu được dòng điện lớn khi đóng hoặc đóng các tiếp điểm.
• Để cải thiện độ ổn định nhiệt và điện động trên các thiết bị điện và hạn chế xảy ra hư hỏng do dòng điện ngắn mạch, thiết bị chuyển mạch sẽ phải có thời gian cắt nhỏ. Nếu muốn, thường phải kết hợp lực cơ học với thiết bị dập hồ quang bên trong thiết bị đóng cắt.

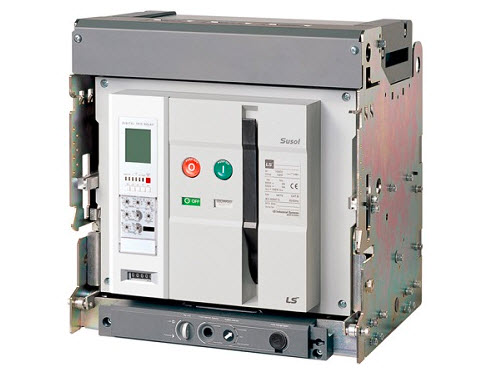

Thiết bị đóng cắt ACB

Chọn mua an toàn

Khi lựa chọn các thiết bị đóng cắt điện cần căn cứ vào điều kiện làm việc của phụ tải: các thiết bị đóng cắt không được phép cắt khi xảy ra quá tải ngắn hạn. Điều này thường xảy ra trong điều kiện làm việc bình thường như dòng điện khi khởi động động cơ điện, dòng điện cực đại trong tải công nghệ.
