Tìm hiểu kích thước tủ điện hạ thế tiêu chuẩn

Chu Văn An

Mỗi loại tủ điện đều có kích thước khác nhau, tùy thuộc vào số lượng, kích thước các thiết bị bên trong. Đối với những khu vực lắp đặt có không gian hạn chế thì việc lựa chọn kích thước tủ điện phù hợp là điều quan trọng. Xem kích thước tủ điện hạ thế tiêu chuẩn trong bài viết KTH ELECTRIC sau.

Tầm quan trọng của việc xác định kích thước tủ điện phù hợp

Kích thước của tủ điện quyết định đến hiệu quả hoạt động, độ an toàn và khả năng mở rộng của hệ thống điện trong tương lai. Việc chọn sai kích thước không chỉ dẫn đến thiếu không gian trong tủ điện để lắp đặt thiết bị mà còn làm tăng nguy cơ quá tải, quá nhiệt, gây nguy hiểm cho người và thiết bị.

An toàn và đảm bảo

Kích thước tủ điện phù hợp giúp tối ưu hóa không gian bố trí thiết bị, đảm bảo khoảng cách an toàn giữa các khối chức năng, duy trì khả năng tản nhiệt của tủ từ đó kéo dài tuổi thọ sử dụng của thiết bị. Đặc biệt, tủ điện có kích thước đủ rộng để chứa đầy đủ thiết bị và dây điện, hạn chế sự chồng chéo của các bộ phận điện và giúp giảm nguy cơ cháy nổ do quá tải.

Vẻ đẹp được đảm bảo

Kích thước tủ điện cần phù hợp với không gian lắp đặt để đảm bảo tính thẩm mỹ cho công trình. Kích thước phù hợp còn giúp việc thi công, lắp đặt trở nên đơn giản hơn mà không làm thay đổi thiết kế sơ đồ của tủ điện ban đầu.

Dễ dàng bảo trì và mở rộng

Kích thước tủ điện phù hợp giúp phân chia các khối chức năng độc lập, giúp kỹ thuật viên dễ dàng tiếp cận các thiết bị bên trong cũng như xác định và cách ly các sự cố. Việc lựa chọn tủ có kích thước dự phòng còn giúp bạn dễ dàng mở rộng hệ thống hay bổ sung thêm thiết bị mà không cần phải thay tủ mới.

Kích thước tủ điện thông dụng

Về kích thước tủ điện thông dụng thì có thể áp dụng cả tủ điện dân dụng và tủ điện công nghiệp. Hiện nay trên thị trường có các thông số sau:

• Chiều cao: 200mm – 23.000mm
• Chiều rộng: 200mm – 8.000mm
• Độ sâu: 150mm – 600mm
• Độ dày: 0,8mm – 1,2mm.

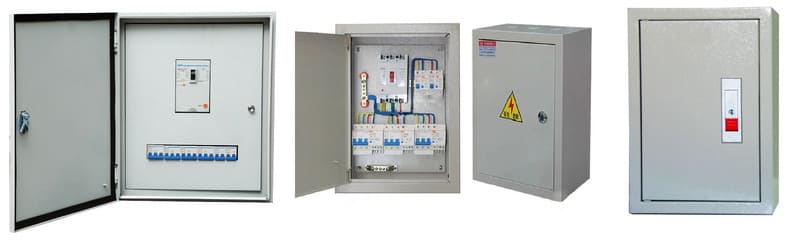

Kích thước tủ điện nổi

Tủ điện nổi thường được sử dụng trong các hệ thống điện có công suất vừa và nhỏ như nhà ở, cửa hàng, văn phòng, siêu thị, khách sạn, bệnh viện… Loại tủ này có kích thước nhỏ, không có chân đế, được lắp đặt trên tường, tường hoặc bề mặt khác của thân máy.

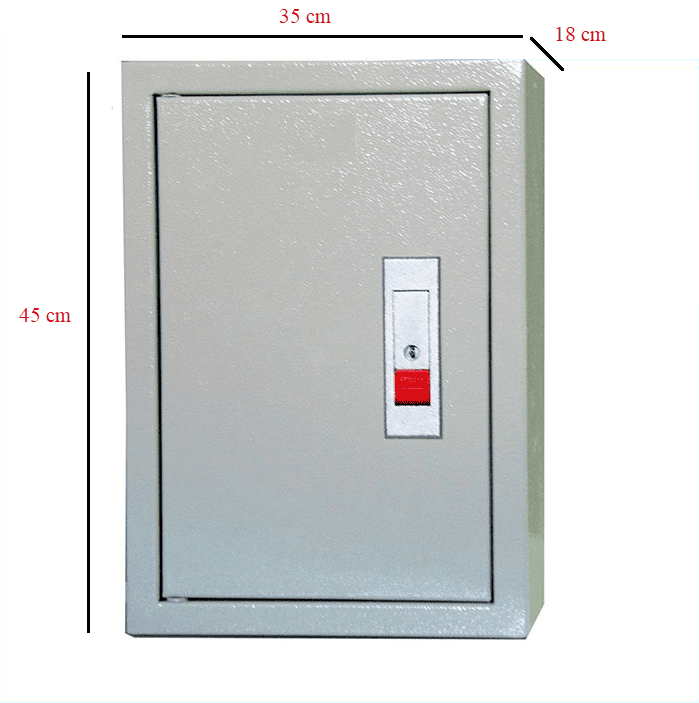

Một số kích thước tiêu chuẩn của tủ điện nổi (cao x rộng x sâu):

• 210×160×100mm
• 270×190×100mm
• 300×200×100mm
• 350×250×150mm
• 350×250×100mm
• 350×250×150mm
• 400×300×100mm
• 400×300×150mm
• 400×300×180mm
• 450×350×100mm
• 450×350×150mm
• 450×350×180mm
• 500×400×180mm
• 600×400×180mm
• 700×500×200mm
• 700×500×200mm
• 800×600×200mm
• 800×600×200mm

Kích thước tủ điện trong nhà

Tủ điện hạ thế lắp đặt trong nhà hầu hết có kích thước vừa phải, có chân, kích thước chân mặc định là 100mm. Giá đỡ cho phép đặt tủ trong nhà trên mặt đất hoặc bề mặt phẳng khác, loại bỏ nhu cầu gắn tường.

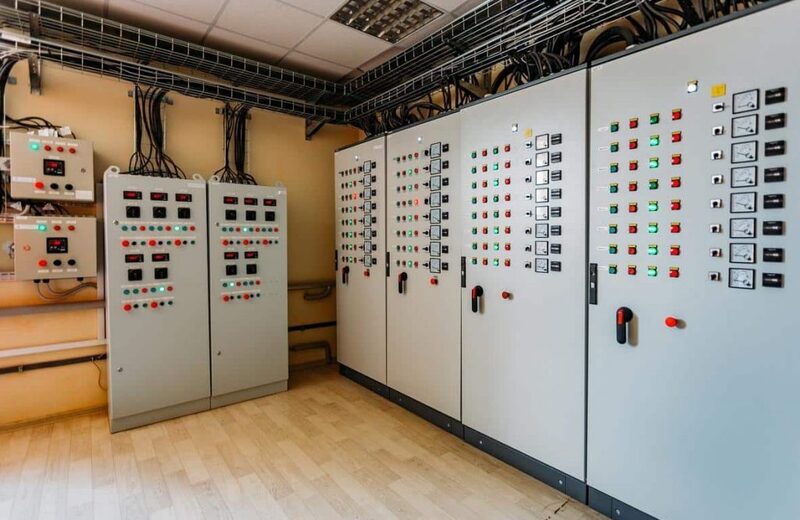

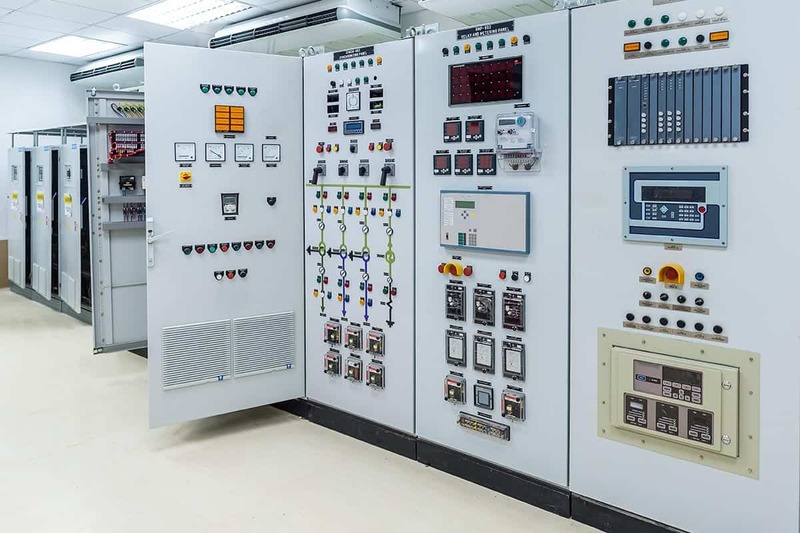

Tủ điện trong nhà được sử dụng phổ biến trong các hệ thống điện vừa và lớn ở các nhà máy sản xuất, khu công nghiệp,… Loại tủ điện cỡ trung này có thể chứa được các thiết bị sử dụng trong hầu hết các môi trường công nghiệp mà vẫn đảm bảo an toàn nên đây là loại tủ điện hạ thế phổ biến nhất.

Kích thước tiêu chuẩn của tủ điện trong nhà:

• 600×400×230×0,9mm
• 700×500×250×0,9mm
• 700×500×250×0,9mm
• 800×600×250×0,9mm
• 800×600×250×0,9mm
• 800×600×300×0,9mm
• 800×600×300×0,9mm
• 1000×700×300×1.2mm
• 1200×800×300×1.2mm
• 1200×800×300×1.2mm
• 1200×800×400×1,2mm
• 1200×800×400×1.2mm
• 1400×800×400×1.2mm
• 1500×800×400×1.2mm
• 1600×800×400×1.2mm

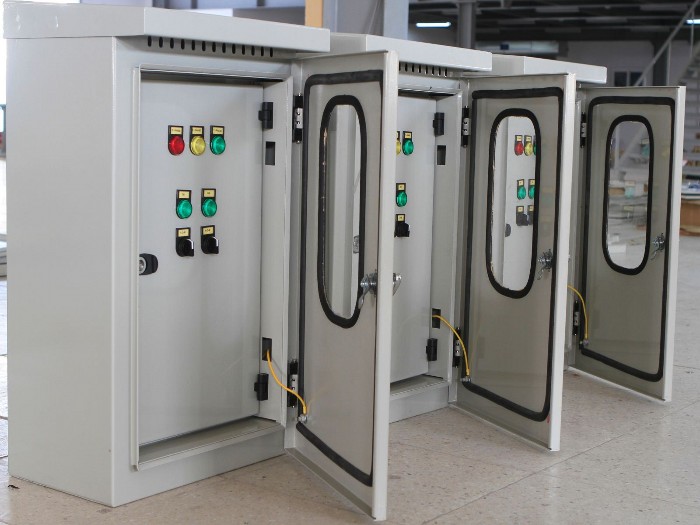

Kích thước tủ điện ngoài trời

Vì được lắp đặt ngoài trời nên loại tủ điện này thường có mặt trên tiêu chuẩn với kích thước như sau:

• 200×300×150mm
• 300×400×160mm
• 300×400×200mm
• 400×600×250mm

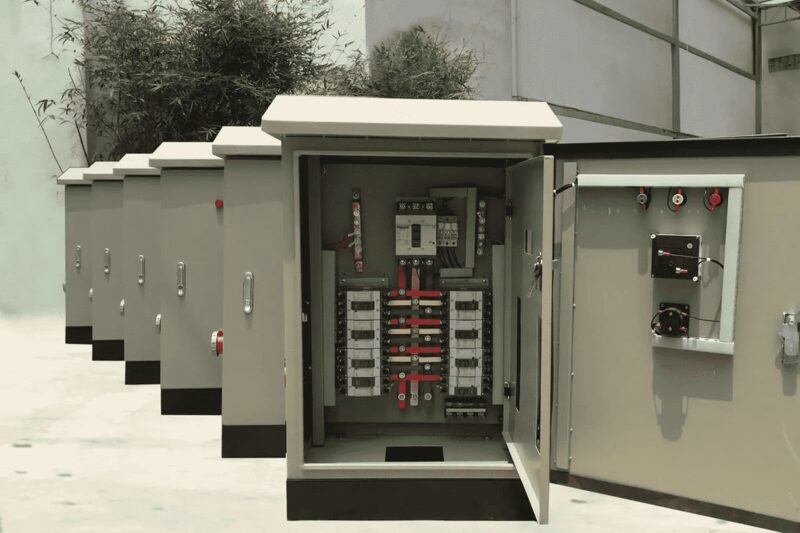

Tủ điện ngoài trời có yêu cầu cao về chống thấm, chống ẩm, chống tia UV, chống va đập cơ học nên vỏ tủ luôn được sơn tĩnh điện để chống rỉ sét và tăng độ bền. Tủ điện ngoài trời có kích thước lớn, có thể chứa được nhiều thiết bị điện công suất lớn. Vì vậy, loại tủ điện này thường được sử dụng trong hệ thống điện 3 pha và hầu hết được lắp đặt tại các trạm biến áp, trạm phân phối, nhà máy điện tập trung hoặc nhà máy công nghiệp.

Một số kích thước tiêu chuẩn lớn cho tủ điện ngoài trời:

• 600×400×230×0,9mm
• 800×600×300×0,9mm
• 1000×700×300×1,2mm
• 1200×800×300×1.2mm
• 1500×800×400×1.2mm
• 1600×800×400×1.2mm

Sau đây là kích thước tham khảo của một số tủ điện hạ thế thông dụng:

Cách chọn kích thước tủ điện phù hợp

Lựa chọn kích thước tủ điện hạ thế phù hợp với hệ thống dựa trên các tiêu chuẩn sau:

• Xác định số lượng, kích thước các thiết bị trong tủ: Tủ điện cần có đủ không gian để lắp đặt các thiết bị chính như cầu dao, rơle, công tắc tơ, công tơ, thanh cái… mà vẫn đảm bảo khoảng cách điện an toàn, tránh chồng chéo các thiết bị.
• Không gian kết nối: Không gian bên trong tủ cần đủ rộng để thuận tiện cho việc đấu nối, kiểm tra, đồng thời giúp tủ tản nhiệt tốt, tránh tình trạng quá tải, quá nhiệt.
• Sơ đồ bố trí thiết bị: Tùy theo kiểu lắp đặt sẽ có kích thước tủ điện phù hợp. Ví dụ, nếu thiết bị được lắp đặt theo chiều ngang thì nên ưu tiên tủ rộng theo chiều ngang. Khi thiết bị được lắp đặt theo từng lớp thì nên chọn tủ có chiều cao vừa đủ.
• Độ sâu tủ: Độ sâu khuyến nghị của tủ điện hạ thế là khoảng 200 đến 600mm, tùy theo nhu cầu sử dụng.
• Khả năng tản nhiệt: Nếu tủ không có hệ thống làm mát hoặc tản nhiệt thì cần duy trì không gian lưu thông thích hợp giữa các ngăn và thiết bị để hạn chế quá nhiệt.
• Không gian lắp đặt: Đo chính xác vị trí của tủ để đảm bảo tủ điện được lắp đặt chính xác và dễ vận hành.
• Sao lưu mở rộng: Kích thước tủ điện nên lớn hơn thiết kế khoảng 15-20% để thuận tiện cho việc lắp đặt thêm thiết bị hoặc nâng cấp hệ thống.

Câu hỏi về kích thước tủ điện tiêu chuẩn

Câu hỏi 1: Kích thước tủ điện phải tuân thủ những tiêu chuẩn quốc tế nào?

hồi đáp: Trên thực tế, không có bộ tiêu chuẩn cụ thể nào quy định kích thước tiêu chuẩn của tủ điện. Các tiêu chuẩn điện như IEC, NEMA, IP, UL,… chưa có quy định thống nhất về kích thước tủ điện. Vì vậy, việc lựa chọn kích thước tủ điện chủ yếu phụ thuộc vào yêu cầu lắp đặt thiết bị và vị trí lắp đặt.

Câu 2: Kích thước tủ đựng đồ gia dụng thông dụng là bao nhiêu?

hồi đáp: Kích thước phổ biến của tủ đựng đồ gia dụng thường là 300×400×120mm đến 600×800×200mm.

Các kiến ​​thức khác về tủ điện các bạn có thể tìm hiểu tại: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-tu-dien.
