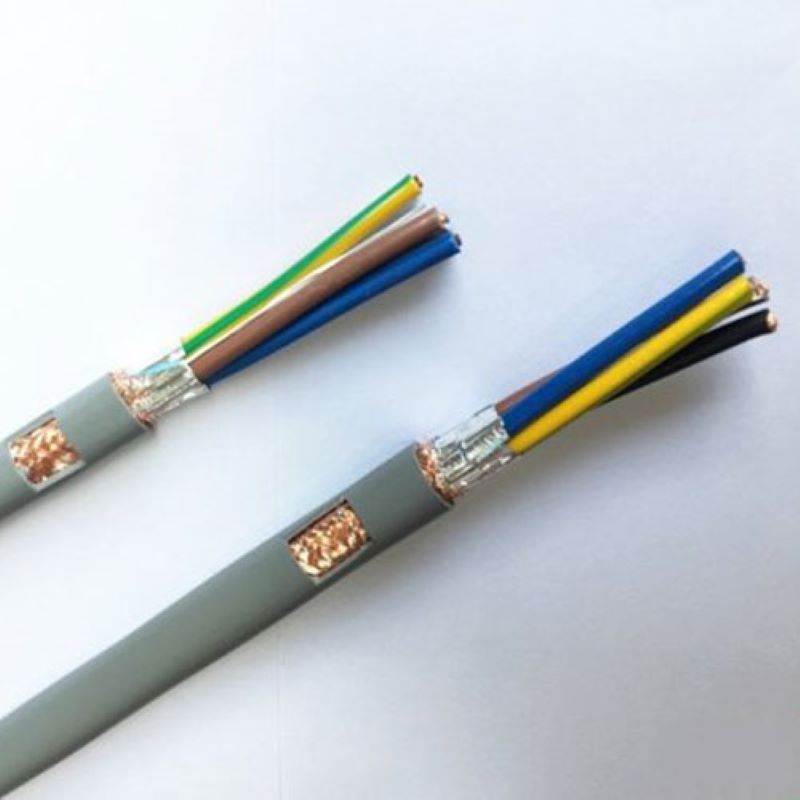

Tìm hiểu cáp điều khiển chống nhiễu: Đặc điểm và công dụng

Chu Văn An

Hiện nay, Cáp điều khiển chống nhiễu Nó là một thiết bị được sử dụng rất phổ biến để hỗ trợ truyền tín hiệu mạch. Đây là nhiệm vụ quan trọng đối với những nhà máy có hệ thống trang thiết bị hiện đại. Cùng nhau etinco Tìm hiểu về đặc tính, công dụng và địa chỉ phân phối Cáp điều khiển chống nhiễu Danh tiếng tốt và giá cả rất thuận lợi.

1. Hiểu đường tín hiệu chống nhiễu là gì?

Cáp điều khiển chống nhiễu Còn được gọi là cáp tín hiệu chống nhiễu. Đây là loại cáp truyền tín hiệu có vỏ bọc được bện bằng dây đồng thành lớp lưới có tác dụng chống nhiễu.

Cáp điều khiển chống nhiễu Các tính năng là:

• Nhiều cặp, nhiều lõi khác nhau;
• Lõi cáp được làm bằng đồng tinh luyện không chứa oxy;
• Sợi đơn rắn ở dạng bện nén tròn hoặc phân đoạn, cách điện PE, PVC hoặc XLPE.

Xem thêm: cáp điều khiển: 4 loại cáp điều khiển đáng mua năm 2023

2. Cấu trúc đường tín hiệu chống nhiễu

Dây tín hiệu chống nhiễu gồm có 3 phần chính như sau:

2.1. lõi dây dẫn

• Lõi dây được làm bằng đồng hoặc hợp kim đồng/nhôm theo tiêu chuẩn sản xuất và chất lượng.
• Số lượng lõi phụ thuộc vào từng mã sản phẩm.
• Trong dây có một dây nối đất màu vàng xanh.

2.2. Lớp lót

Lớp lót được làm bằng vật liệu cách điện như polyetylen hoặc PVC. Bao gồm tấm chắn bện đơn hoặc đôi, thường được làm bằng nhôm hoặc đồng đóng hộp.

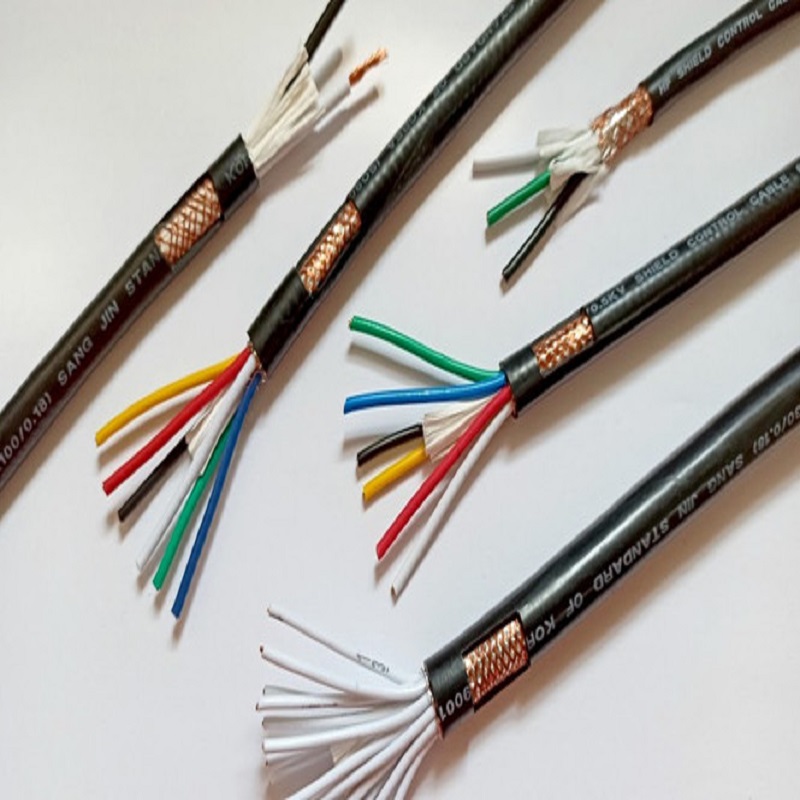

Cấu trúc cáp tín hiệu chống nhiễu

2.3. Bảo hiểm

• Vật liệu ngoài cùng được làm bằng nhựa polyetylen hoặc nhựa PVC liên kết ngang.
• Trên lớp vỏ cách điện có in lớp PVC màu xám đầy đủ các thông số: số lõi, tiết diện, chiều dài.
• Ống bọc lõi dây đồng được làm bằng nhựa PVC, màu đen và được đánh số tương ứng.
• Vỏ chống nhiễu: Được làm bằng bạc nên hạn chế tác động của sóng từ môi trường xung quanh lên đường truyền cáp.
• Lớp lưới chịu lực: thường được làm bằng lưới đồng hoặc lưới hợp kim đan lại với nhau để tăng khả năng chịu lực vật nặng và chống nhiễu.

3. Tại sao cần sử dụng đường tín hiệu điều khiển?

Có nhiều loại đường tín hiệu chống nhiễu. Tùy theo môi trường làm việc cụ thể và mức độ chống nhiễu sẽ có cấu trúc khác nhau: Chống nhiễu 1 lớp, chống nhiễu 2 lớp, chống nhiễu 3 lớp,… Các cặp dây xoắn hoặc không xoắn. Đặc điểm kết cấu sẽ đảm bảo các tín hiệu truyền tải trên đường dây không bị ảnh hưởng hoặc biến dạng bởi từ trường hoặc sóng điện từ ở môi trường xung quanh.

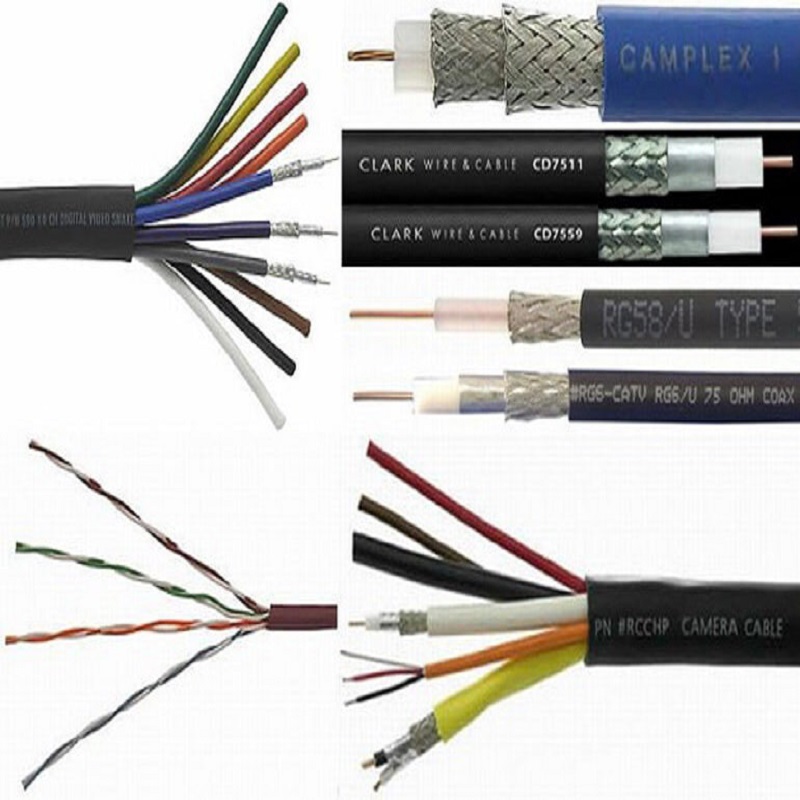

Vai trò của việc sử dụng cáp tín hiệu điều khiển

4. Phân loại đường tín hiệu chống nhiễu

Thông thường, Cáp điều khiển chống nhiễu Chia làm 2 loại:

• Cáp xoắn tín hiệu chống nhiễu: các lõi dây dẫn được xoắn thành từng cặp.
• Dây tín hiệu không bị xoắn: các lõi dây không bị xoắn thành từng cặp.

Đối với cáp điều khiển bện chống nhiễu: Các lõi dây được xoắn thành từng cặp giúp cân bằng điện áp chênh lệch giữa 2 sợi quang (khi có nhiễu điện từ, điện áp trên 2 dây sẽ thay đổi). Điều này đảm bảo độ chính xác của việc truyền tín hiệu.

5. Ý nghĩa các ký hiệu trên cáp chống nhiễu

Tùy thuộc vào cấu trúc cáp, chúng được ký hiệu theo những cách cụ thể:

• Cáp này không có lớp chắn chống nhiễu và được ký hiệu là DVV
• Cáp có lớp bọc nhôm AL chống nhiễu, ký hiệu là DVV/Sa
• Cáp này có vỏ bọc bằng đồng Cu chống nhiễu, ký hiệu là DVV/Sc
• Cu: dây dẫn đồng
• Al: lõi dẫn nhôm
• PVC: chất cách điện polyvinyl clorua
• XLPE: chất cách điện polyetylen liên kết ngang
• CV, CVV: Cáp lõi đồng có lớp cách ly PVC và vỏ bọc PVC
• CXV: Cáp lõi đồng, cách điện polyethylene liên kết ngang, vỏ bọc PVC

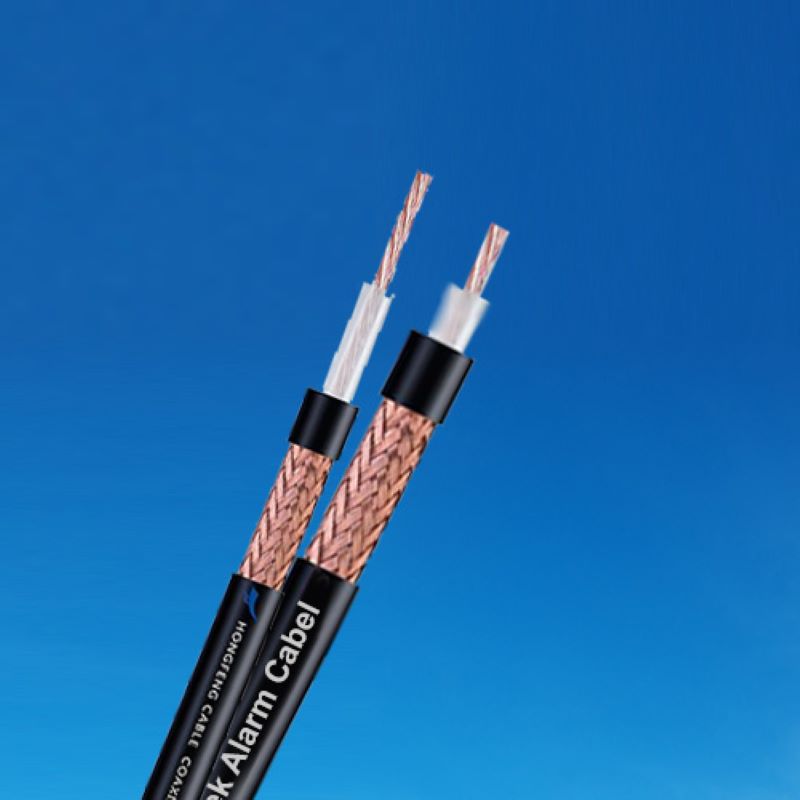

Ý nghĩa các ký hiệu trên cáp chống nhiễu

6. Đặc điểm của cáp điều khiển chống nhiễu

Cáp tín hiệu chống nhiễu có nhiều tính năng vượt trội, phù hợp và đáp ứng được nhu cầu của con người:

• Truyền tín hiệu điều khiển sử dụng cáp tín hiệu chống nhiễu;
• Loại cáp này có thể chịu được nhiệt độ tối đa (bộ ngắt mạch) là 160 độ C và nhiệt độ tối đa (hoạt động lâu dài) là 70 độ C;
• Bảo vệ cáp bằng lớp nhôm hoặc đồng;
• Bảo vệ cơ học cáp bằng các lớp sợi đồng hoặc thép;
• Nó có các đặc tính chống cháy, chống cháy, không khói và phát thải khí độc hại thấp để bảo vệ cáp trong điều kiện cháy nổ;
• Bảo vệ dây cáp khỏi các tác động bên ngoài (mối mọt, côn trùng gây hại…).
• Phạm vi: từ 02 lõi đến 61 lõi, từ 0,75 mm2 đến 4,0 mm2;
• Phạm vi: từ 01 đôi đến 50 đôi, từ 0,75 mm2 đến 4,0 mm2;
• Dải thép hoặc sợi thép bảo vệ cáp khỏi bị đứt;
• Lớp băng đồng hoặc băng nhôm có tác dụng chống nhiễu cho cáp;

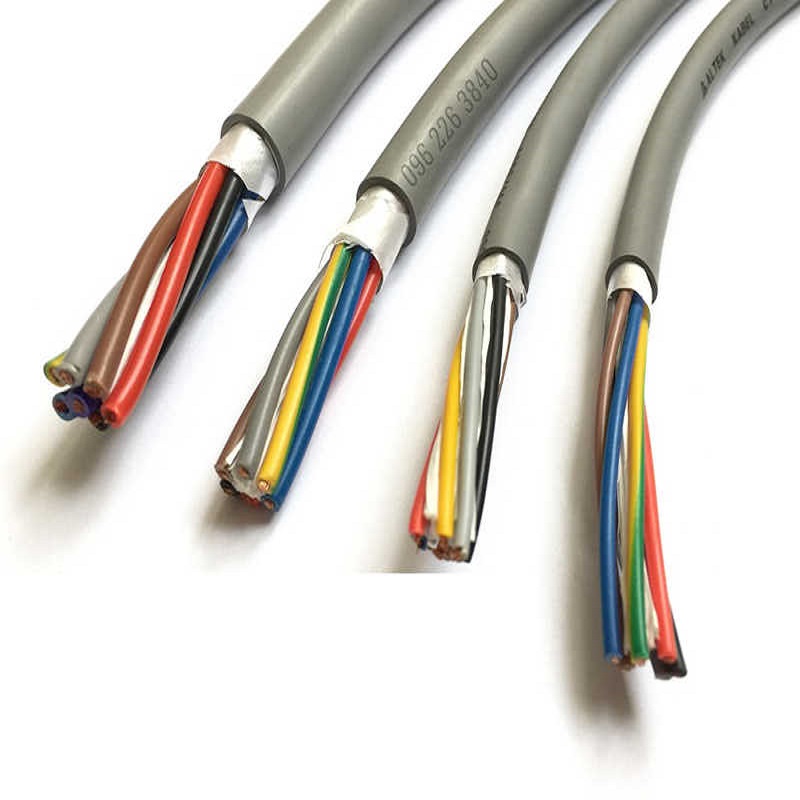

Đặc điểm của cáp điều khiển chống nhiễu

7. Ứng dụng dây chống nhiễu trong đời sống

Cáp điều khiển chống nhiễu là sự lựa chọn đáng tin cậy cho nhiều công trình, đặc biệt là những công trình lớn. Nó không chỉ có tác dụng chống nhiễu mà còn đảm bảo truyền tín hiệu hiệu quả.

Ngoài ra, thiết bị còn nâng cao chất lượng vận hành và an toàn cho người sử dụng, giảm thiểu những tai nạn có thể xảy ra. Cáp tín hiệu chống nhiễu được sử dụng phổ biến trong các khu sản xuất công nghiệp, đặc biệt là tại các nhà máy có hệ thống thiết bị tiên tiến, hiện đại.

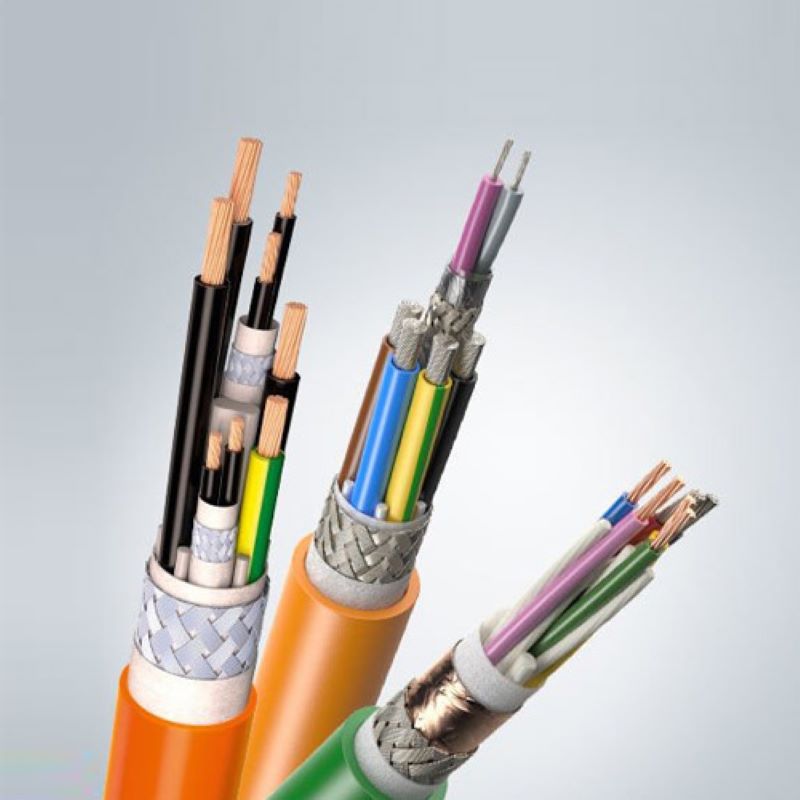

Ứng dụng dây chống nhiễu trong đời sống

8. Tiêu chí lựa chọn cáp chống nhiễu tiêu chuẩn

Khi lựa chọn cáp điều khiển tín hiệu chống nhiễu, có một số yêu cầu hệ thống cần lưu ý để đảm bảo tương thích với thông số kỹ thuật:

• Số cặp cáp hoặc lõi cáp
• phần cốt lõi
• Yêu cầu về mức độ chống nhiễu
• Yêu cầu về kết cấu và khả năng làm việc trong môi trường (cống, chôn lấp, treo ngoài trời, di động, phòng cháy chữa cháy…)
• Xác định tiêu chuẩn cho hệ thống truyền tín hiệu (modbus RS422, RS232, RS485)

Khi sử dụng cáp chống nhiễu không phù hợp hoặc không đáp ứng yêu cầu kỹ thuật, hệ thống sẽ hoạt động thiếu chính xác, thất thường (hệ thống âm thanh bị nhiễu, dữ liệu không chính xác, hệ thống báo cháy không thông báo khi có sự cố xảy ra, hệ thống điều khiển kém chính xác…).

Việc xác định đúng loại cáp chống nhiễu sẽ giúp hệ thống của bạn vận hành trơn tru hơn đồng thời tối ưu hóa chi phí đầu tư. Ngoài ra, bạn cần tìm thông tin về các hãng sản xuất cáp chống nhiễu có chất lượng tốt và giá thành hợp lý.

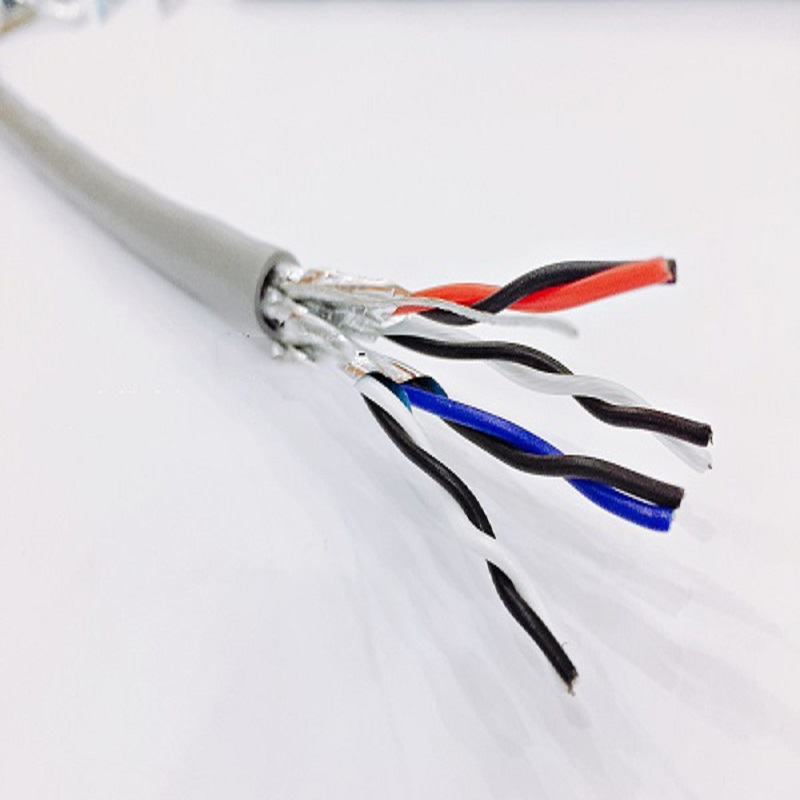

Tiêu chí lựa chọn cáp chống nhiễu tiêu chuẩn

9. Liên hệ để được báo giá cáp chống nhiễu

Hiện nay có rất nhiều đơn vị kinh doanh các sản phẩm điện, điện tử nhưng làm thế nào để “sàng lọc” được những đơn vị uy tín luôn là mối quan tâm của nhiều khách hàng. Nếu bạn đang tìm nơi mua cáp điều khiển chống nhiễu thì có thể tham khảo KTH ELECTRIC.

KTH ELECTRIC là đơn vị chuyên cung cấp các sản phẩm điện máy chất lượng cao và cam kết cung cấp sản phẩm chính hãng 100% với giá tốt nhất thị trường. Ngoài ra, KTH ELECTRIC còn hỗ trợ dịch vụ phân phối trên toàn quốc nhằm đáp ứng mọi nhu cầu của khách hàng bất cứ lúc nào, chú trọng số lượng, chất lượng và trải nghiệm dịch vụ tốt nhất.

Liên hệ KTH ELECTRIC để báo giá cáp chống cháy chống nhiễu Cadivi

Hãy để KTH ELECTRIC là đối tác, đối tác tin cậy của bạn để đảm bảo hệ thống truyền tín hiệu hoạt động chính xác và ổn định. Để được tư vấn chi tiết hơn Cáp điều khiển chống nhiễuhãy liên hệ với KTH ELECTRIC ngay hôm nay để nhận được sự hỗ trợ từ đội ngũ chuyên gia giàu kinh nghiệm, sẵn sàng hỗ trợ 24/7 hoàn toàn miễn phí.
