Tiếp điểm phụ contactor là gì? Cấu tạo, phân loại và ứng dụng

Chu Văn An

Contactor phụ tiếp điểm (thường gọi là tiếp điểm phụ) có chức năng nâng cao khả năng điều khiển và bảo vệ thiết bị. Chúng là những thành phần quan trọng để cải thiện hiệu suất của công tắc tơ và các thiết bị chuyển mạch khác. Hãy theo dõi KTH ELECTRIC để hiểu định nghĩa, cấu tạo và chức năng của tiếp điểm phụ trong bài viết sau.

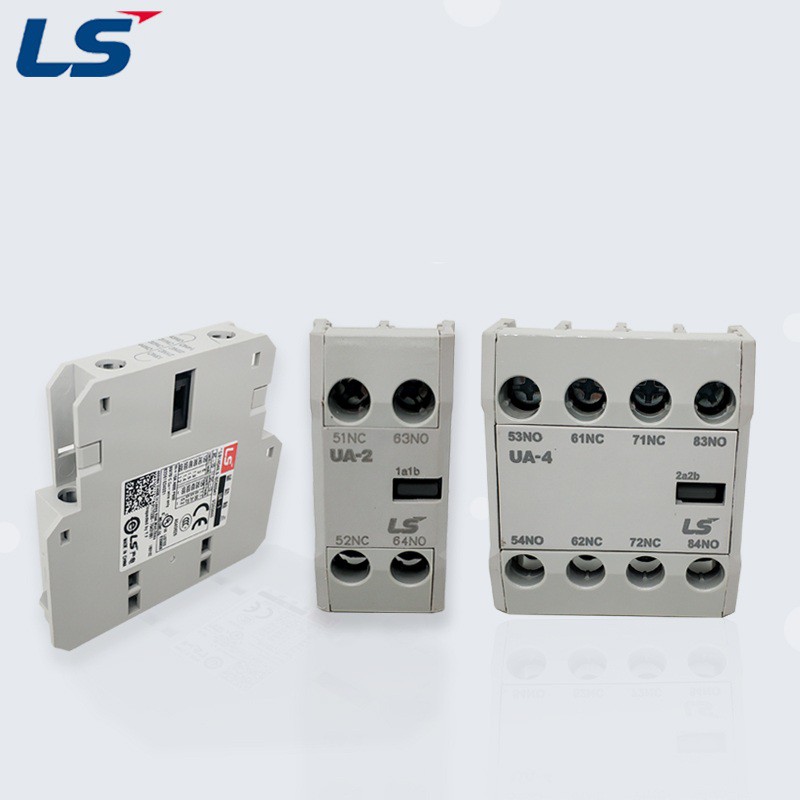

Công tắc tơ phụ trợ là gì?

Contactor phụ là bộ phận kết nối bên cạnh contactor chính, cho phép contactor mở rộng khả năng điều khiển nhiều mạch điện khác nhau. Các tiếp điểm phụ thường làm việc đồng bộ với contactor, đóng mở mạch điện. Đây cũng là thành phần của một số thiết bị đóng cắt như MCB, MCCB, ACB…

Cấu trúc liên lạc phụ trợ:

• Tiếp điểm: Tiếp điểm thường mở (NO) hoặc tiếp điểm thường đóng (NC)
• Cuộn dây: Khi dòng điện chạy qua cuộn dây, nó sẽ tạo ra một từ trường kích hoạt các tiếp điểm đóng/mở
• Vỏ bọc tiếp điểm: giúp định hình kết cấu, kết nối với contactor và bảo vệ các tiếp điểm, cuộn dây bên trong

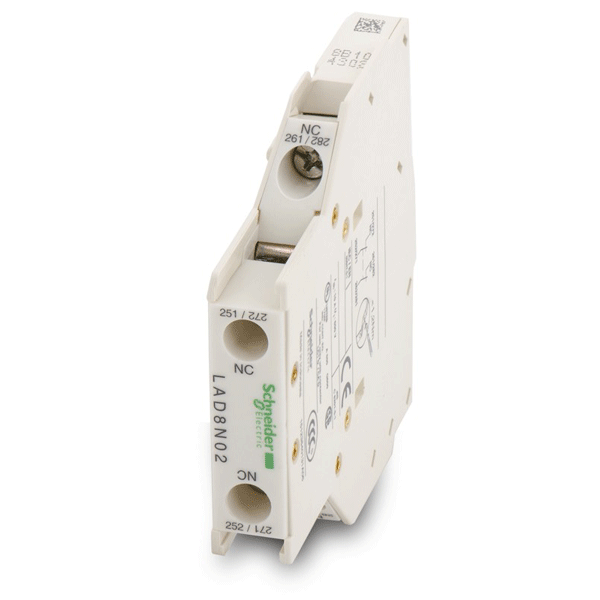

Phân loại các tiếp điểm phụ

Nhìn chung có hai loại tiếp điểm phụ: NO và NC.

• Tiếp điểm phụ thường mở (NO): Trong điều kiện bình thường, 2 tiếp điểm mở và khi được kích hoạt, 2 tiếp điểm sẽ đóng để cho dòng điện đi qua. NO thường được sử dụng trong hệ thống chiếu sáng
• Tiếp điểm phụ thường đóng (NC): Khi có dòng điện tác dụng, hai cực tiếp điểm tách ra và ngắt mạch. Các tiếp điểm phụ thường đóng được dùng để bảo vệ động cơ

Chức năng liên lạc phụ trợ

• Khả năng điều khiển mở rộng: Các tiếp điểm phụ có thể điều khiển nhiều tải khác nhau chỉ bằng một contactor chính. Tính năng này giúp tiết kiệm không gian và giảm chi phí lắp đặt.
• Cấp nguồn cho các thiết bị khác: Các tiếp điểm phụ có thể cấp nguồn cho rơle hoặc mạch logic. Điều này giúp tăng tính linh hoạt của hệ thống.
• Bảo vệ hệ thống điện: Các tiếp điểm phụ sẽ cách ly mạch điện nếu xảy ra sự cố. Khi contactor bị ngắt, các tiếp điểm phụ ngay lập tức ngừng hoạt động, giúp bảo vệ hệ thống điện.
• Tạo tín hiệu điều khiển: Các tiếp điểm phụ có thể tạo ra tín hiệu điều khiển đến các thiết bị khác trong hệ thống, chẳng hạn như chip điều khiển tự động (PLC).

So sánh các tiếp điểm phụ và các tiếp điểm chính

Thông thường, các tiếp điểm phụ của contactor được sử dụng để đóng/mở mạch không liên tục, gửi tín hiệu và nhận tín hiệu an toàn. Trong khi đó, các tiếp điểm chính được dành riêng để điều khiển động cơ, tụ điện, bộ chuyển đổi nguồn ATS và máy phát điểm.

Sự khác biệt về chức năng liên quan đến việc các tiếp điểm phụ được sử dụng để điều khiển mạch dòng điện thấp hay cung cấp thông tin về trạng thái của công tắc tơ. Ngược lại, các tiếp điểm chính được thiết kế để chịu được dòng điện cao của mạch chính. Ngoài ra, các tiếp điểm phụ chỉ là thành phần tùy chọn được lắp đặt bên ngoài contactor, còn các tiếp điểm chính là thành phần quan trọng nằm bên trong contactor.

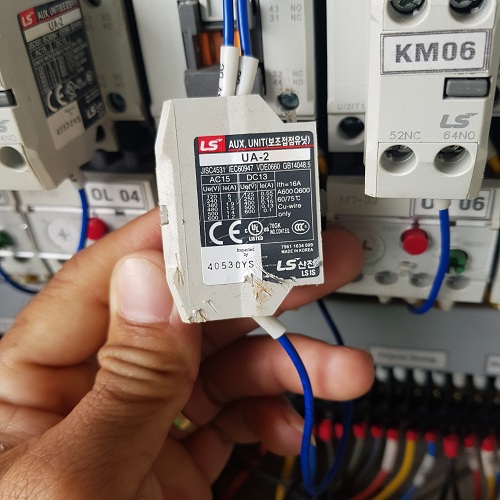

Ứng dụng của các tiếp điểm phụ

Trên thực tế, các tiếp điểm phụ thường đóng (NC) và các tiếp điểm phụ thường mở (NO) có các ứng dụng khác nhau. Tiếp điểm NO phù hợp với các thiết bị cần được kích hoạt để phản hồi tín hiệu, chẳng hạn như điều khiển bật/tắt thiết bị chiếu sáng, quạt, v.v., trong khi tiếp điểm phụ NC được sử dụng để dừng thiết bị khi nhận được tín hiệu, chẳng hạn như máy bơm nước, cầu dao, v.v.

Xem thêm: So sánh điểm giống và khác nhau của Contactor và Relay

Những điều cần lưu ý khi chọn tiếp điểm phụ

Khi chọn các tiếp điểm phụ, phải tuân theo các tiêu chí sau:

• Tổn thất nhiệt: Các tiếp điểm phụ cần có độ bền cao để hoạt động trong môi trường khắc nghiệt
• Dòng điện và điện áp định mức: Cần lựa chọn các tiếp điểm có thông số kỹ thuật phù hợp để đảm bảo hoạt động ổn định
• Thời gian đóng mở tiếp điểm phụ: Khi lựa chọn thiết bị này, bạn cần quan tâm đến tốc độ hoạt động của hệ thống mà tiếp điểm phục vụ.
• Điều kiện môi trường: Cần lựa chọn các thiết bị chống bụi, chống ẩm để tăng độ bền và tuổi thọ cho hệ thống.

Trên đây là thông tin quan trọng về các tiếp điểm phụ của contactor. Nếu khách hàng có nhu cầu mua contactor hoặc contactor phụ của contactor hoặc contactor phụ có uy tín trên thị trường hiện nay như LS Electric, BTB Electric, Mitsubishi, Hyundai Electric và các hãng khác, vui lòng liên hệ với chúng tôi để được tư vấn sản phẩm phù hợp với mục đích sử dụng.
