Thiết bị đóng ngắt mạch điện: chức năng và phân loại

Chu Văn An

Hiện nay, cầu dao đóng vai trò quan trọng trong các hệ thống điện từ công trình dân dụng đến công nghiệp. Tuy nhiên, việc hiểu khái niệm, chức năng hay phân loại các thiết bị chuyển mạch vẫn là một thách thức đối với nhiều người. Trong bài viết tổng hợp dưới đây, KTH ELECTRIC sẽ cung cấp cho bạn những thông tin quan trọng và đầy đủ về thiết bị này!

Bộ ngắt mạch điện là gì?

Cầu dao hay còn gọi là Circuit Breaker trong tiếng Anh là một bộ phận không thể thiếu trong hệ thống điện.

Các loại cầu dao điện phổ biến bao gồm: nhóm cầu chì chuyển mạch, công tắc chuyển mạch, bộ cách ly không tải, cầu dao CB, cầu chì HRC, bộ khởi động từ, MCB, MCCB, ELCB,… Các thiết bị này thường được kết nối chặt chẽ để đảm bảo việc truyền tải, phân phối và chuyển đổi điện năng trong hệ thống mạch điện an toàn và hiệu quả.

cầu dao điện

Khác với các bộ cầu chì truyền thống, thiết bị đóng cắt còn có khả năng đóng mở mạch linh hoạt, giúp bảo vệ hệ thống khỏi sự cố và tối ưu hóa quá trình vận hành của lưới điện.

Chức năng của máy cắt điện

Bộ ngắt mạch thực hiện nhiều chức năng quan trọng trong hệ thống điện, từ tạo ra và truyền dòng điện đến ngắt nó trong điều kiện hoạt động bình thường. Đặc biệt, thiết bị còn được thiết kế để bảo vệ hệ thống điện bằng cách làm gián đoạn dòng điện khi phát hiện các vấn đề như quá tải, đoản mạch hay các mối nguy hiểm tiềm ẩn khác. Tùy thuộc vào loại thiết bị và yêu cầu sử dụng, máy cắt có thể thực hiện các nhiệm vụ cụ thể để tối ưu hóa hiệu suất và đảm bảo an ninh lưới điện.

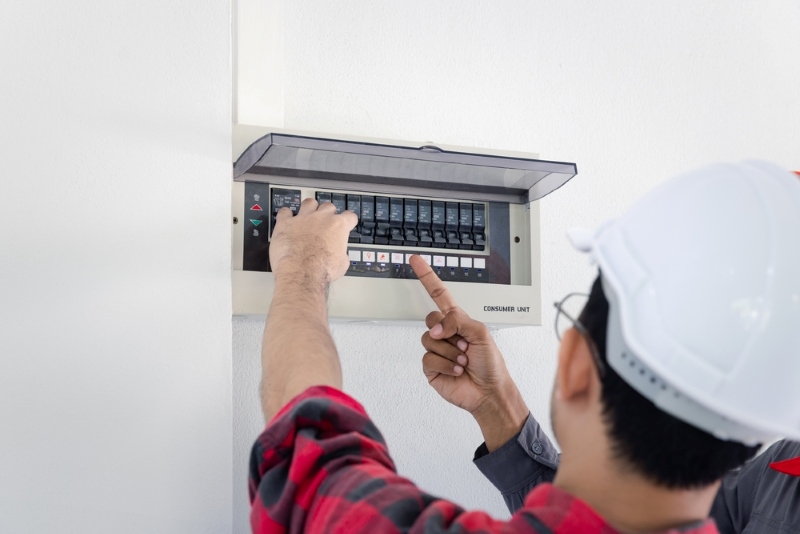

Chức năng ngắt mạch

Thiết bị chuyển mạch có chức năng bật/tắt các hệ thống điện như máy phát điện, bộ phân phối hoặc đường dây truyền tải trong điều kiện dòng điện ổn định. Khi xảy ra dòng điện bất thường cường độ cao, thiết bị có tích hợp nhả shunt sẽ ngay lập tức phát hiện và ngắt kết nối bộ phận nguy hiểm khỏi hệ thống. Tính năng này giúp bảo vệ các thiết bị khác và giảm thiểu sự lây lan của sự cố.

Ngoài ra, thiết bị đóng cắt thỉnh thoảng có thể được sử dụng để chuyển mạch trong điều kiện hoạt động bình thường. Do tính chất linh hoạt này, thiết bị đóng cắt không chỉ đóng vai trò bảo vệ mà còn hỗ trợ hệ thống vận hành hiệu quả và an toàn.

Phân loại thiết bị ngắt mạch điện

Theo cấp điện áp của dòng điện, các thiết bị chuyển mạch được chia thành: hạ thế, trung thế và cao thế. Ngoài ra còn có sự phân loại dựa trên vị trí lắp đặt: trong nhà và ngoài trời.

Phân loại theo dòng điện

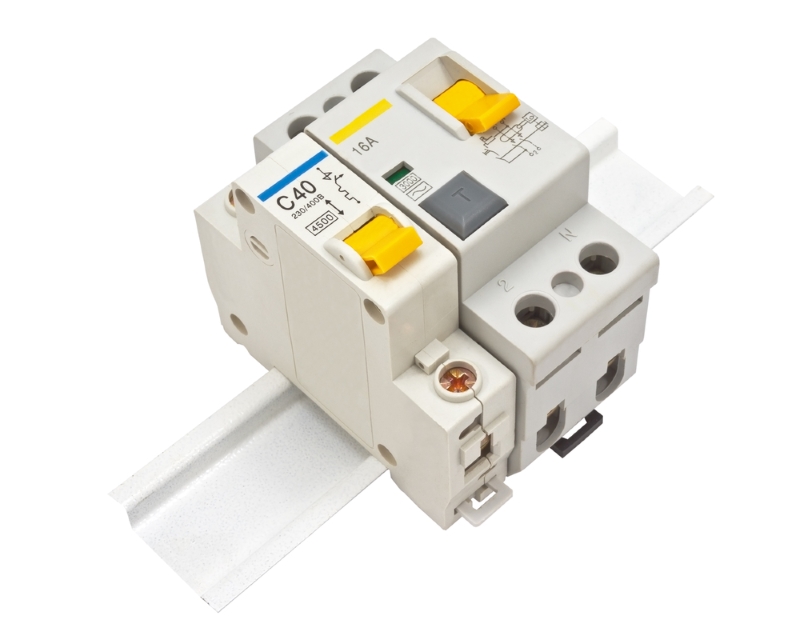

Thiết bị đóng cắt điện áp thấp: Loại thiết bị này được thiết kế để sử dụng trong các hệ thống điện áp thấp, thường khoảng 1000 VAC hoặc 1500V DC. Một số sản phẩm phổ biến trong danh mục này bao gồm: Cầu dao dầu (OCB), Bộ cách ly không tải, Cầu dao chống sốc, Cầu dao không khí ACB, Cầu chì chuyển mạch (SFU), Cầu dao cóc, Cầu dao thu nhỏ, Cầu dao khối và Cầu chì HRC.

Phân loại thiết bị ngắt mạch

Thiết bị đóng cắt trung thế: Thiết bị đóng cắt trung thế được sử dụng trong các hệ thống có cấp điện áp từ 1kV đến 36kV và có nhiệm vụ phân phối dòng điện, đảm bảo máy cắt kịp thời khi phát hiện sự cố. Các thiết bị tiêu biểu bao gồm: máy cắt dầu, máy cắt chân không và chất cách điện SF6.

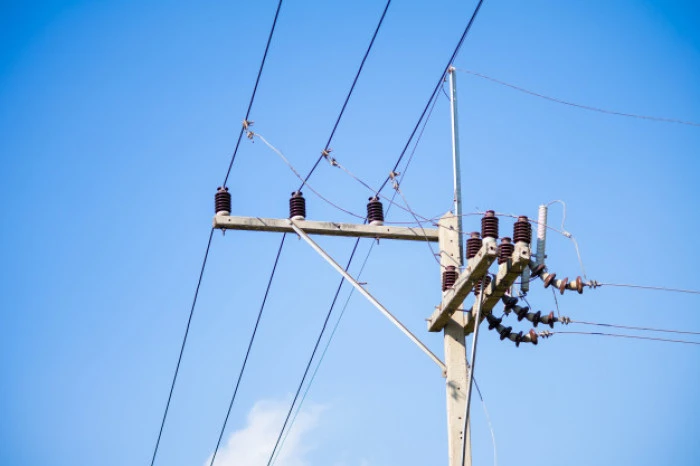

máy cắt trung thế

Tủ chuyển mạch cao áp: Được thiết kế cho hệ thống hoạt động ở cấp điện áp cao trên 36kV, tủ chuyển mạch cao áp yêu cầu tiêu chuẩn kỹ thuật cao để đảm bảo an toàn. Với các tính năng tiên tiến, các thiết bị này giảm thiểu nguy cơ xảy ra lỗi và nhìn chung duy trì hoạt động ổn định.

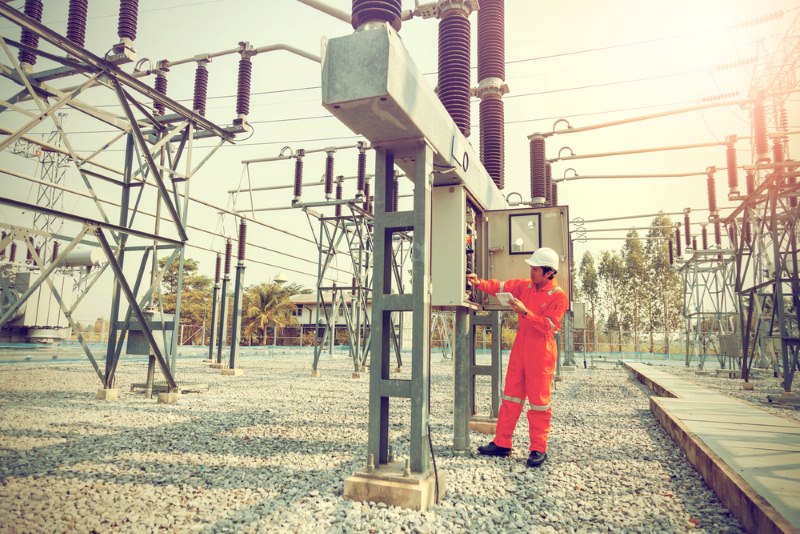

Bộ ngắt mạch điện áp cao

Phân loại theo vị trí lắp đặt

Cấu trúc và thông số kỹ thuật tương ứng sẽ khác nhau ở mỗi vị trí lắp đặt cầu dao.

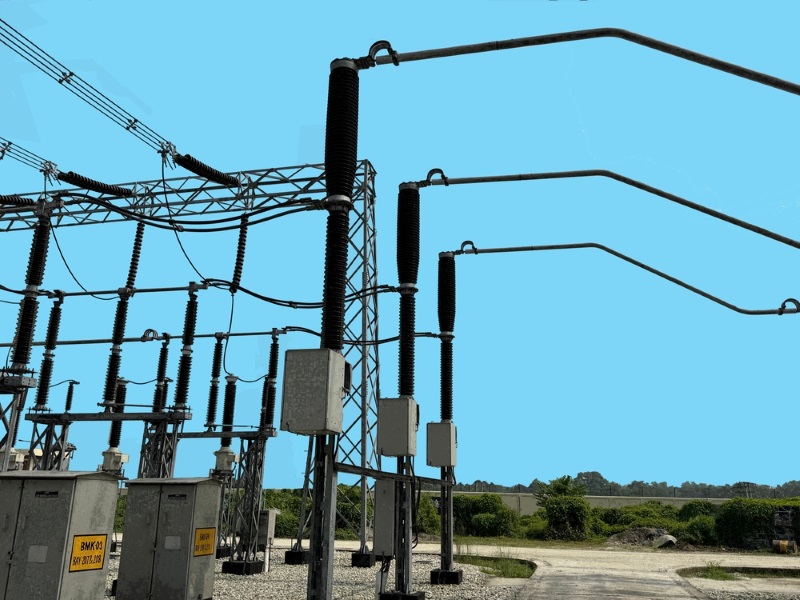

• Thiết bị đóng cắt ngoài trời: Được thiết kế để hoạt động trong môi trường ngoài trời thường xuyên tiếp xúc với các điều kiện thời tiết như mưa, nắng, gió, bụi và nhiệt độ khắc nghiệt.
• Tủ công tắc trong nhà: sử dụng trong môi trường trong nhà không chịu ảnh hưởng trực tiếp của yếu tố thời tiết.

Trên đây là thông tin tóm tắt về khái niệm, chức năng và phân loại các thiết bị ngắt mạch. KTH ELECTRIC hy vọng những thông tin trên sẽ giúp bạn hiểu thêm về cầu dao. Hãy tiếp tục theo dõi chúng tôi để nhận được nhiều bài viết hữu ích hơn qua website KTH ELECTRIC nhé!
