THỬ NGHIỆM MÁY BIẾN ÁP CTBA Việc thử nghiệm máy biến áp trong quá trình sản xuất là một trong những bước bắt buộc và được tuân thủ các yêu cầu nghiêm ngặt trong quy định thí nghiệm Điện hiện hành. Vậy thử nghiệm máy biến áp điện là gì và quy trình thử nghiệm máy biến áp điện. Để hiểu rõ hơn chúng ta hãy cùng nhau tìm hiểu và phân tích trong bài viết này nhé.

1. Thí nghiệm máy biến áp là gì?

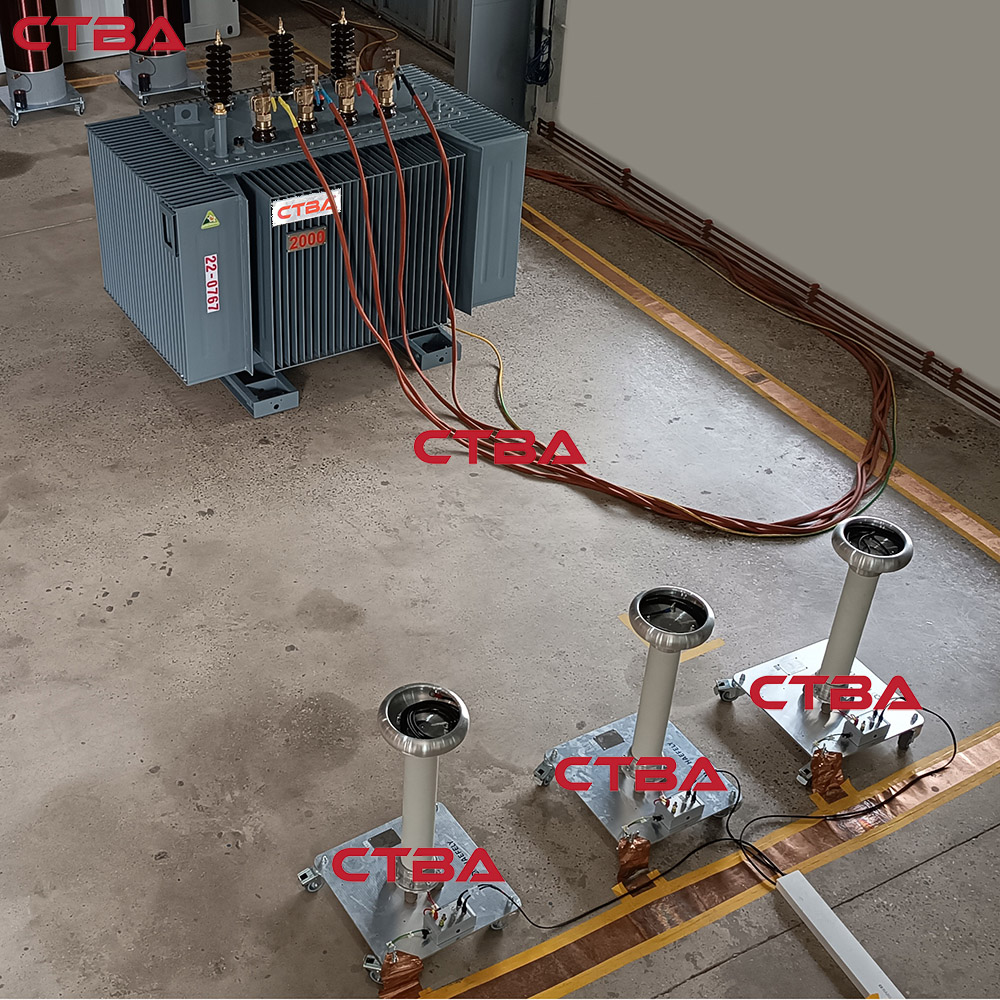

Hình ảnh thí nghiệm máy biến áp CTBA

Máy biến áp được coi là trái tim của hệ thống truyền tải và phân phối điện. Vì vậy, máy biến áp cần được kiểm tra đầy đủ và nghiêm ngặt trước khi đưa vào vận hành. Đây là bước quan trọng không thể bỏ qua, vì nếu máy gặp sự cố hoặc hư hỏng thì toàn bộ hệ thống điện sẽ bị ảnh hưởng nghiêm trọng.

2. Công nghệ thiết bị thử nghiệm máy biến áp CTBA bao gồm những gì?

Để đảm bảo kết quả đo, kiểm tra máy biến áp chính xác và hiệu quả, phòng thử nghiệm máy biến áp CTBA được trang bị đầy đủ các thiết bị như: • Bộ đo công suất WT 333 E sản xuất từ ​​YOKOGAWA Nhật Bản. • Máy biến điện áp tự động tự động công suất 150 kVA, điện áp 0 440 Vol sản xuất bởi ABB. • Máy phát tần số 100 Hz công suất 50 kW được sản xuất bởi Hitachi – Nhật Bản. • Máy biến áp cao thế 150 kV công suất 100 kVA được sản xuất bởi Công ty máy biến áp CTBA. • Hệ thống kiểm tra xung sét đến 400 kV. Ngoài các thiết bị trên, phòng thí nghiệm máy biến áp CTBA còn được trang bị đầy đủ các máy móc, thiết bị đo lường như: Cầu đo điện trở 20A; Cầu đo cách điện Megomet Kyoritsu 2500 V; cầu đo điểm, tổ nối dây; Thiết bị kiểm tra cách điện đến 80 kV…

Phòng thử nghiệm máy biến áp của CTBA

3. Quy trình thí nghiệm máy biến áp CTBA

Tất cả 100% máy biến áp CTBA trước khi xuất xưởng đều được kiểm tra qua các hạng mục sau: • Kiểm tra cách điện • Kiểm tra tỷ lệ và nhóm dây • Kiểm tra điện trở cuộn dây cao áp và hạ áp • Kiểm tra tổn thất không tải và dòng không tải • Kiểm tra tổn thất ngắn mạch • Kiểm tra cách điện chính (cao áp) • Kiểm tra quá áp Ngoài ra, còn rất nhiều thông số khác được bộ phận kiểm nghiệm KCS đánh giá dựa trên từng loại máy cụ thể có thể kiểm tra được. thêm một số hạng mục đặc biệt khác như: • Thử nghiệm điển hình về chất điện môi (IEC 60076-3). • Xác định điện dung giữa cuộn dây với đất và giữa các cuộn dây với nhau. • Xác định đặc tính truyền điện áp nhất thời. • Đo trở kháng thứ tự 0 cho máy biến áp 3 pha. • Thử nghiệm khả năng chịu đứt mạch (IEC 60076-5). và động cơ bơm dầu. • Đo điện trở cách điện với đất của cuộn dây.

Chứng chỉ “Phòng thử nghiệm máy biến áp CTBA đạt tiêu chuẩn ISO/IEC 17025-2017 Vilas 1162”

4. Máy biến áp CTBA đạt tiêu chuẩn của Tập đoàn Điện lực Việt Nam và IEC Quốc tế

Công ty TNHH Chế tạo Máy biến áp CTBA Hà Nội với thương hiệu máy biến áp CTBA là một trong những đơn vị được “Văn phòng Kiểm định Chất lượng” trực thuộc Bộ Khoa học và Công nghệ (BOA) công nhận là Phòng thí nghiệm thử nghiệm máy biến áp CTBA đạt tiêu chuẩn ISO/IEC 17025 -2017 Vilas 1113. Nhờ quá trình kiểm tra nghiêm ngặt nên tất cả các sản phẩm máy biến áp CTBA trước khi đến tay khách hàng đều đạt tiêu chuẩn quốc tế. tiêu chuẩn quốc tế, tiêu chuẩn Việt Nam (TCVN) cũng như theo quy định của ngành điện lực ban hành. Ngoài ra, với các đơn hàng sản xuất theo yêu cầu cụ thể, quá trình thử nghiệm, thử nghiệm máy biến áp còn có sự chứng kiến ​​của chủ đầu tư, đảm bảo sản phẩm tạo ra đáp ứng tốt nhất nhu cầu của khách hàng. Hiểu rõ vai trò của việc thử nghiệm sản phẩm trước khi đưa vào sử dụng và vận hành, tất cả các máy biến áp mang nhãn hiệu CTBA của Công ty TNHH Sản xuất Máy biến áp điện CTBA Hà Nội đều đáp ứng các tiêu chuẩn hiện hành như: • Tiêu chuẩn IEC 60076-1-2-3-5 :2011 và ISO 6306-1-2-3-5:2015. Nghị quyết 1011/QĐ-EVN ngày 07/4/2015 của Tổng công ty Điện lực miền Bắc về việc ban hành tiêu chuẩn tổn thất trong máy biến áp phân phối Điện áp. • Quyết định số 62/QĐ-EVN ngày 05/5/2017 của Tổng công ty Điện lực Việt Nam. Quyết định số 2608/QD-EVNSPC ngày 03/9/2015 của Tổng công ty Điện lực miền Nam. • Tiêu chuẩn của Tổng công ty Điện lực TP.HCM: Quyết định số 3370/EVN TP.HCM-KT ngày 04/9/2018 của Tổng công ty Điện lực TP.HCM.
