Sứ máy biến áp là gì? CÔNG TY TNHH CHẾ TẠO MÁY BIẾN ÁP ĐIỆN LỰC HÀ NỘI

Chu Văn An

Sứ cách điện được sử dụng phổ biến trong lưới điện để cách nhiệt, cố định đường dây nhằm tạo khoảng cách an toàn giữa các đường dây truyền tải điện. Trong bài viết này chúng ta sẽ nghiên cứu chi tiết hơn một loại gốm có ứng dụng quan trọng: gốm biến thế. Hãy cùng tìm hiểu:

Sứ cách điện biến áp là sứ cách điện gốm chuyên dụng trong máy biến áp dùng để cố định các điểm đấu nối giữa máy biến áp và hệ thống truyền tải điện cũng như điểm đấu nối hạ áp với phụ tải.

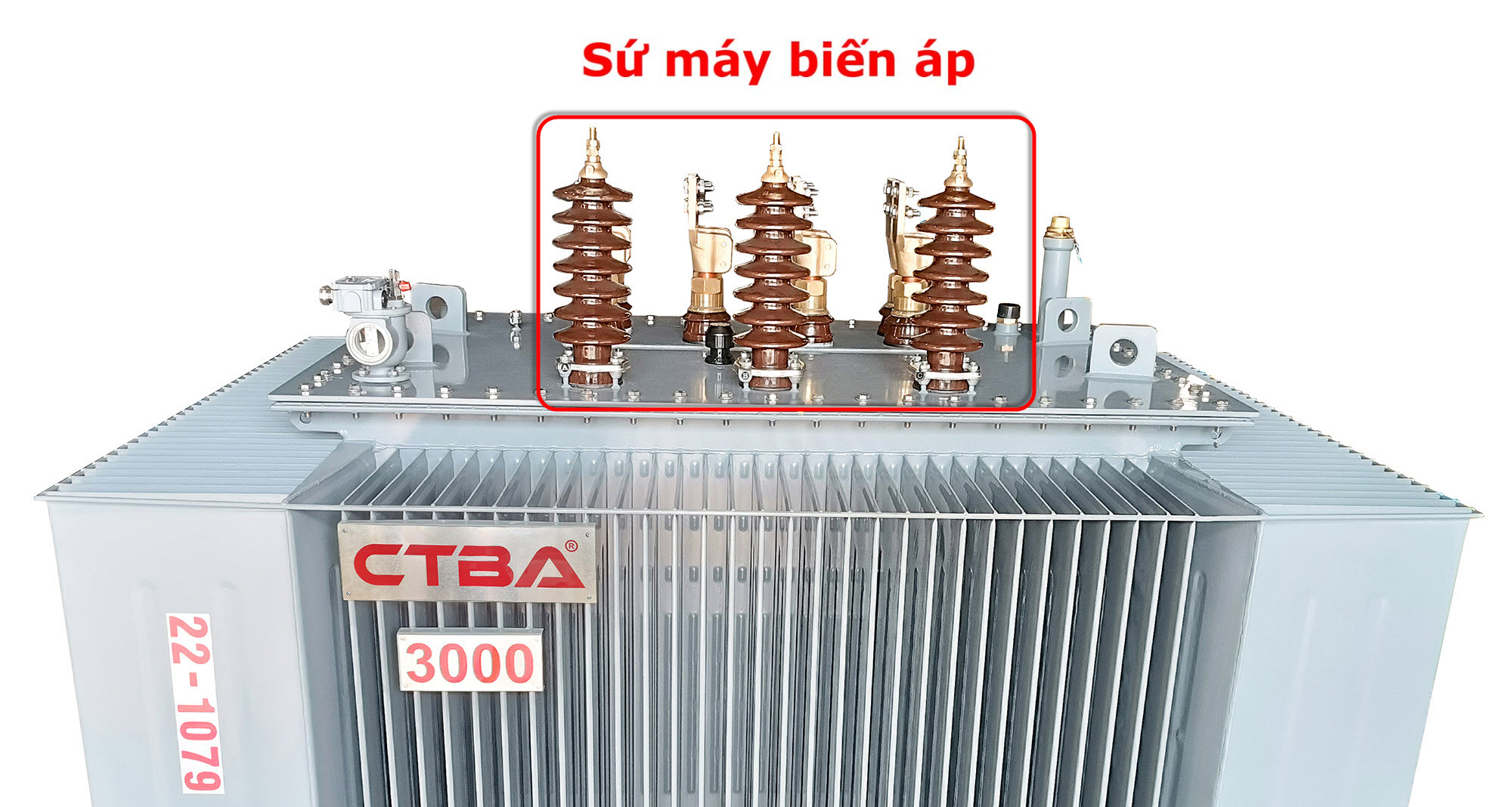

Hình ảnh sứ biến thế CTBA

2. Phân loại cách điện gốm cho máy biến áp

2.1 Sứ cao thế

Các chất cách điện được đặt trên mặt thùng máy biến áp chính, gốm sứ đầu vào đều là loại rỗng có các thanh dẫn tròn xuyên qua chúng. Chất cách điện gốm MBA được chế tạo đặc biệt, được gia cố bằng nhiều đinh tán gốm. Gốm đầu vào bao gồm hai loại: gốm loại tụ điện và gốm không tụ điện.

Loại tụ gốm được sử dụng rất phổ biến trong máy biến áp 110kV là loại tụ gốm có lớp cách điện bên trong làm bằng giấy thấm dầu. Loại gốm này cũng được chia thành hai loại: gốm áp lực và gốm không áp suất.

Gốm chịu áp là loại dầu cách điện được điều áp bên trong gốm, có lắp bộ giãn nở dầu bên trên để giảm áp suất dầu trong gốm khi nhiệt độ tăng.

Mỗi vỏ gốm có một máy đo để theo dõi áp suất dầu. Loại gốm không áp là loại được nạp dầu vào bên trong gốm không áp, ngoài ra phía trên còn có buồng giãn nở dầu. Loại gốm không tụ điện chỉ có chất cách điện bằng gốm và chất cách điện lỏng.

Hình ảnh máy biến áp CTBA gốm cao áp

2.2. Đại sứ xuống trái đất

Gốm sứ hạ áp là chất cách điện máy biến áp được sử dụng ở phía hạ lưu của máy biến áp nối với tải.

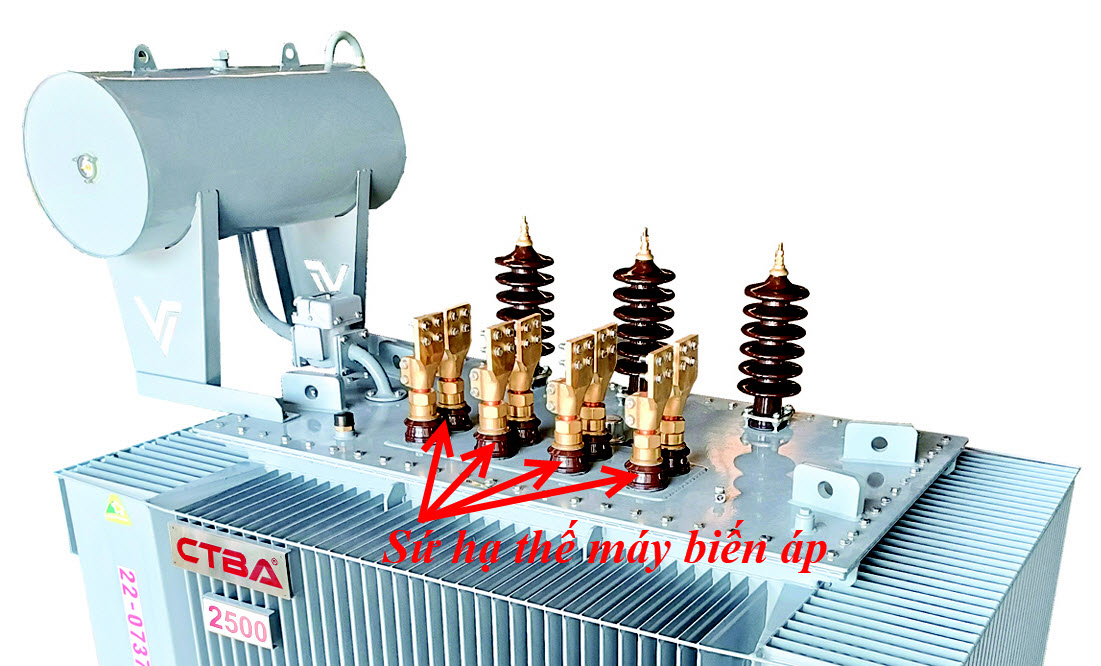

Hình ảnh máy biến áp CTBA gốm hạ thế

2. 3 Sứ EPOXY (CẮM – TRONG BUSHING)

Sứ Epoxy (Plug-in Busing) được sử dụng cho các máy biến áp đặt trong các trạm có không gian hạn chế và các trạm tích hợp. Sứ Epoxy nhỏ gọn, nhẹ, chắc chắn, thuận tiện khi vận chuyển đường dài.

Khi cung cấp máy biến áp gắn epoxy ceramic, khách hàng sẽ nhận được bộ sách hướng dẫn sử dụng các loại gốm này cùng với các phụ kiện bằng gốm bao gồm: Vỏ nhựa bảo vệ, cáp nối đất, dây nổi đẳng thế và mỡ silicon.

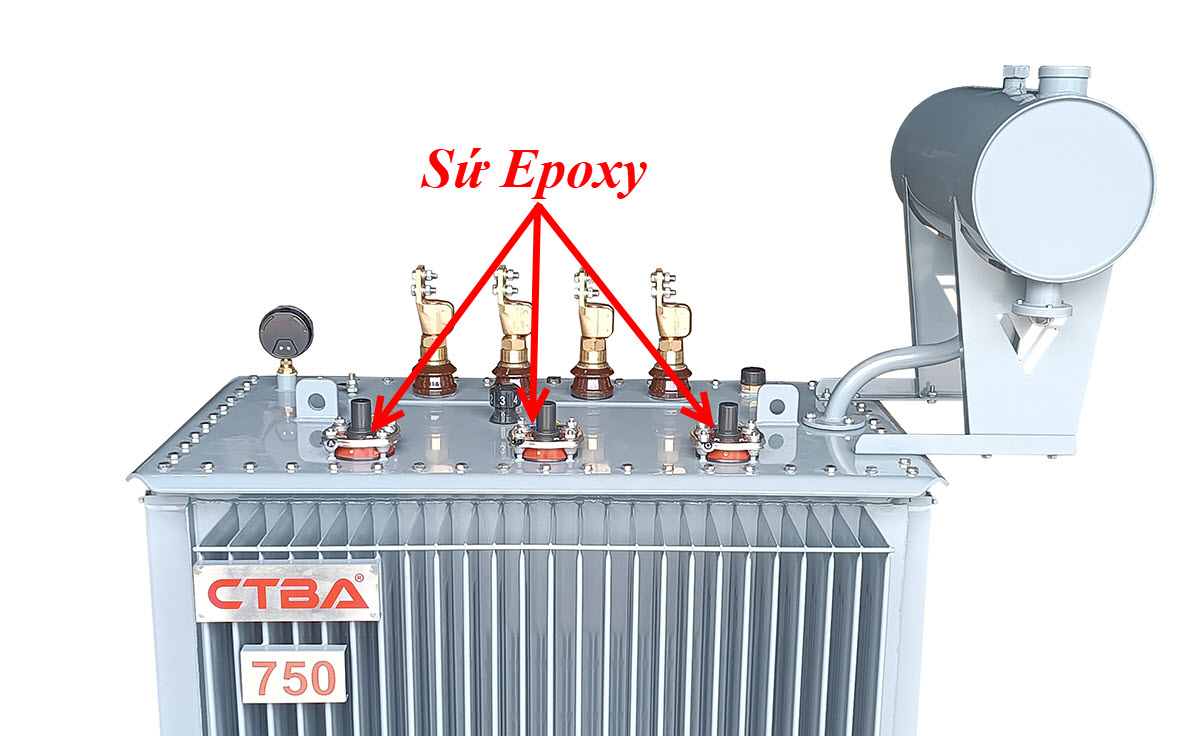

Hình ảnh Sứ EPOXY (PLUG – IN BUSHING)

3. Bảo dưỡng sứ cách điện biến áp:

• Kiểm tra xem sứ cách điện có bị nứt không, sau đó vệ sinh cách điện và các cực
• Kiểm tra mức dầu, nếu mức dầu quá thấp kiểm tra xem có bị rò rỉ dầu không?
• Đảm bảo các thiết bị bảo vệ gắn trên máy hoạt động tốt (đèn báo mức dầu van giảm áp…)
• Kiểm tra lớp sơn của vỏ động cơ.
• Không cần bảo trì bộ điều chỉnh và van giảm áp.
• Trong điều kiện vận hành bình thường, không cần thiết phải kiểm tra chất lượng dầu.

Bài viết trên đã phần nào giải đáp được câu hỏi máy biến áp gốm là gì? Nếu bạn có thắc mắc hoặc ý kiến ​​bổ sung, vui lòng liên hệ với chúng tôi
