Sứ cách điện là gì? Phân loại, ứng dụng và cách chọn lựa sứ nhứ thế nào?

Chu Văn An

Để trả lời câu hỏi trên, hãy cùng CTBA tìm hiểu dưới đây nhé!

1. Sứ cách điện là gì?

Sứ cách điện là thiết bị được sử dụng trong lưới điện với mục đích cố định, tạo khoảng cách an toàn giữa đường dây truyền tải điện và các cột điện hoặc giữa các đường dây điện. Sứ cách điện giúp đảm bảo an toàn trong mạng lưới điện, hạn chế nguy cơ cháy nổ.

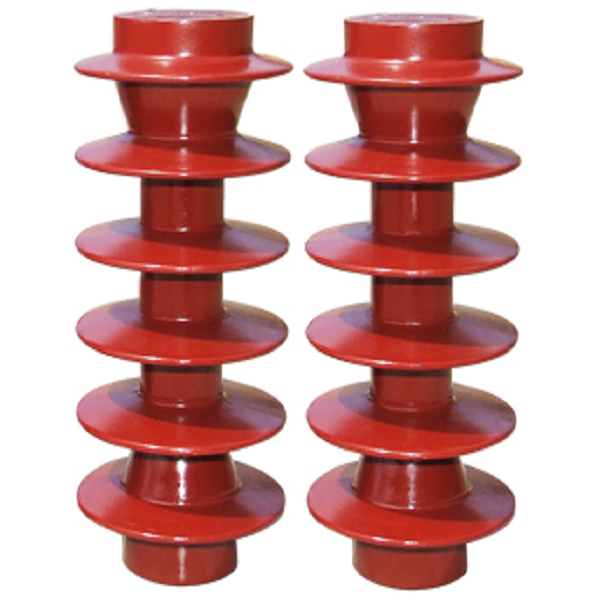

Sứ cách điện

2. Phân loại sứ cách điện:

2.1. Ống sứ:

Được làm bằng chất liệu gốm nguyên khối, có hình dạng như một ống cuộn, to ở hai đầu và thắt nút ở giữa tạo thành rãnh. Có một trục rỗng xuyên qua hai đầu sứ. Gốm này được lắp đặt trên các giá đỡ bằng thép cố định. Giúp dừng và hỗ trợ các dây được bảo vệ điện áp thấp trên đường dây phân phối điện áp thấp. Hoặc đỡ dây trung tính của đường dây trung thế trên không.

2.2. Sứ:

Được lắp đặt trong dây buộc cáp, đóng vai trò là điểm kết nối và kết cuối của cáp. Tách cáp thành phần trên và phần dưới. Sứ kéo được sử dụng cho mục đích cách nhiệt trên cáp gân. Ngăn chặn dòng điện rò rỉ truyền đến cáp bên dưới khi xảy ra sự cố về điện trên mạng điện.

2.3. Chuỗi Polymer sứ:

Gốm chuỗi polymer còn được gọi là chất cách điện gốm treo polymer. Chuỗi sứ bao gồm các đĩa gốm được kết nối với nhau thông qua cốc sứ để tạo thành chuỗi sứ. Phụ kiện này được sử dụng để cách điện các thiết bị không mang điện khỏi cáp dẫn điện. Đối với chuỗi hỗ trợ đơn, chuỗi hỗ trợ đôi, chuỗi hỗ trợ nặng,… đối với chuỗi hỗ trợ đơn, chuỗi hỗ trợ kép,…

2.4. Công ty sứ:

Hình bán nguyệt đặc, dùng để bọc cáp hoặc dây điện tại các điểm uốn. Giúp cách điện khi lắp đặt hệ thống dây điện trong các thiết bị điện hoặc mạng điện trong trạm điện.

2.5. Đế sứ:

Có dạng hình trụ, làm bằng sứ nguyên khối tráng men. Phụ kiện này được lắp đặt ngoài trời nhằm làm điểm định vị, đỡ, neo cho các đường dây trong lưới điện trên không và trạm biến áp. Nó còn giúp cách nhiệt đường dây giữa đường dây và các bộ phận không mang điện như dầm, cột.

2.6. Sứ thẳng:

Sứ thẳng có hình móc câu, thân thẳng, đầu hơi cong được làm nguyên khối và phủ một lớp men sứ rỗng cách nhiệt. Loại sứ này giúp cách điện khi lắp đặt hệ thống dây dẫn trong các thiết bị điện hay mạng điện trong trạm điện… Trong số các loại gốm trên có thể thấy ống sứ là thiết bị quen thuộc nhất. Dễ dàng tìm thấy ở hầu hết các mạng điện hạ thế, trung thế và cao áp hiện nay.

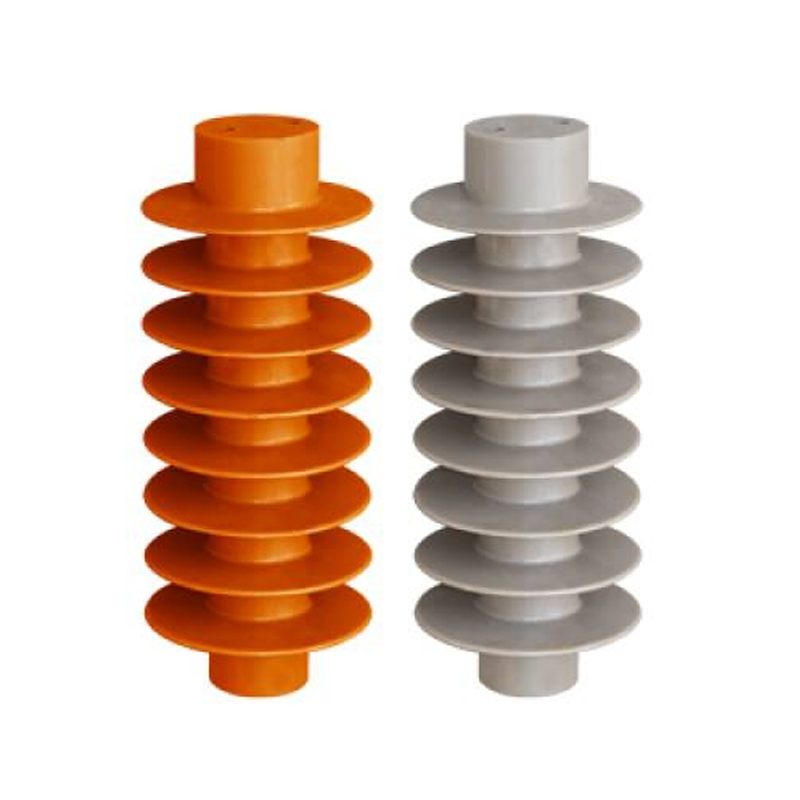

Hình ảnh sứ cách điện với nhiều hình dạng khác nhau

3. Ứng dụng cách điện bằng gốm

3.1. Sứ cách điện

Việc lựa chọn cách điện cho đường dây trên không thường xuất phát từ các yêu cầu sau: Cách điện của đường dây phải chịu được tác động của hầu hết các loại quá điện áp bên trong, trừ một số ít loại có biên độ quá lớn nhưng xác suất xảy ra nhỏ. Đối với các đường dây điện áp khác nhau thì dựa trên các kết quả tính toán và thực nghiệm khác nhau. Giá trị quá điện áp bên trong tính toán đã được xác định và trên cơ sở đó đã chọn được cách điện của đường dây. Đối với yêu cầu quá tải điện áp khí quyển phải giải quyết một cách hợp lý về mặt kinh tế và kỹ thuật. Ở các đường dây 110kV trở lên, yêu cầu này dễ dàng được đáp ứng. Bởi vì cách điện đường dây khi được lựa chọn theo yêu cầu về quá điện áp bên trong sẽ có mức điện áp sốc cao. Chỉ cần có biện pháp chống sét tương đối đơn giản là đủ để đảm bảo đường dây có khả năng chống sét cao. Ngược lại, đối với đường dây có cấp điện áp từ 35 kV trở xuống, để đáp ứng yêu cầu quá áp cách điện khí quyển phải tăng rất cao, sẽ rất tốn kém. Vì vậy, cách điện đường dây chỉ cần lựa chọn ở mức hợp lý cần thiết. Kết hợp với một số biện pháp khác để hạn chế sự cố do sét gây ra như: cải tạo nối đất cột điện, sử dụng cuộn dập hồ quang…

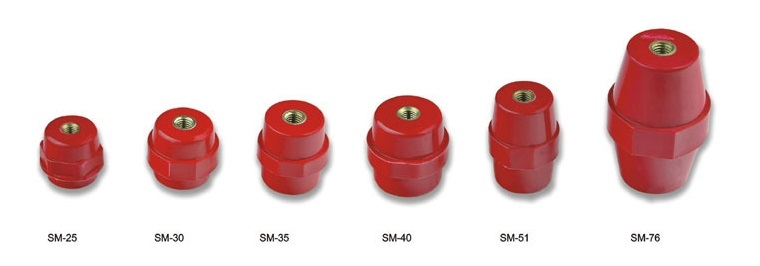

Chất cách điện bằng gốm Epoxy

3.2. Sứ treo được sử dụng trên đường dây truyền tải điện.

Người ta nối nhiều đồ gốm treo riêng biệt thành dây xích rồi treo ngay dây vào đó. Vì vậy, gốm treo khác với gốm dọc ở chỗ nó đảm bảo treo trên dây một cách mềm mại, nghĩa là điểm treo có thể di chuyển một chút. Trong thời gian gần đây do sự sản xuất các loại vật liệu gốm sứ mới có độ bền cơ học, đặc biệt là độ bền kéo cao. Người ta làm các thanh gốm cho đường dây truyền tải điện cao thế ngoài trời. Loại sứ này có một thanh sứ liên tục trên đó có gắn một nắp sứ bằng xi măng. Nếu ở điện áp 110kV thì thanh có chiều dài 1235mm.

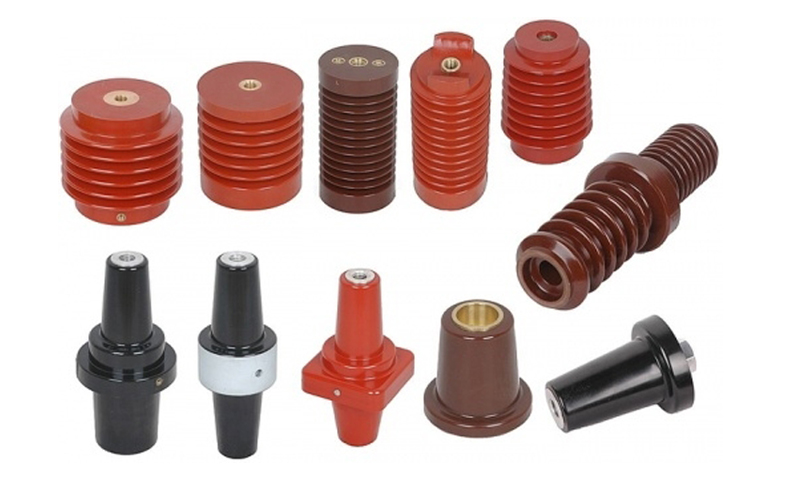

Hình ảnh một số loại sứ cách điện có kích thước khác nhau

3.3. Sứ cách điện dùng trong trạm biến áp, nhà máy điện.

Cách điện đỡ: Cách điện đỡ gồm có loại thanh và loại chân sắt. Cách điện dạng thanh dùng cho điện áp trong nhà 3kV, 10kV, 35kV. Nó thường là loại gốm hỗ trợ rỗng bên trong với cấu trúc đơn giản nhất. Đế và nắp bằng gang được gắn vào thân gốm bằng xi măng. Sứ dùng trong máy biến áp hay còn gọi là sứ biến áp. Sứ cách điện dùng trong máy biến áp trạm điện

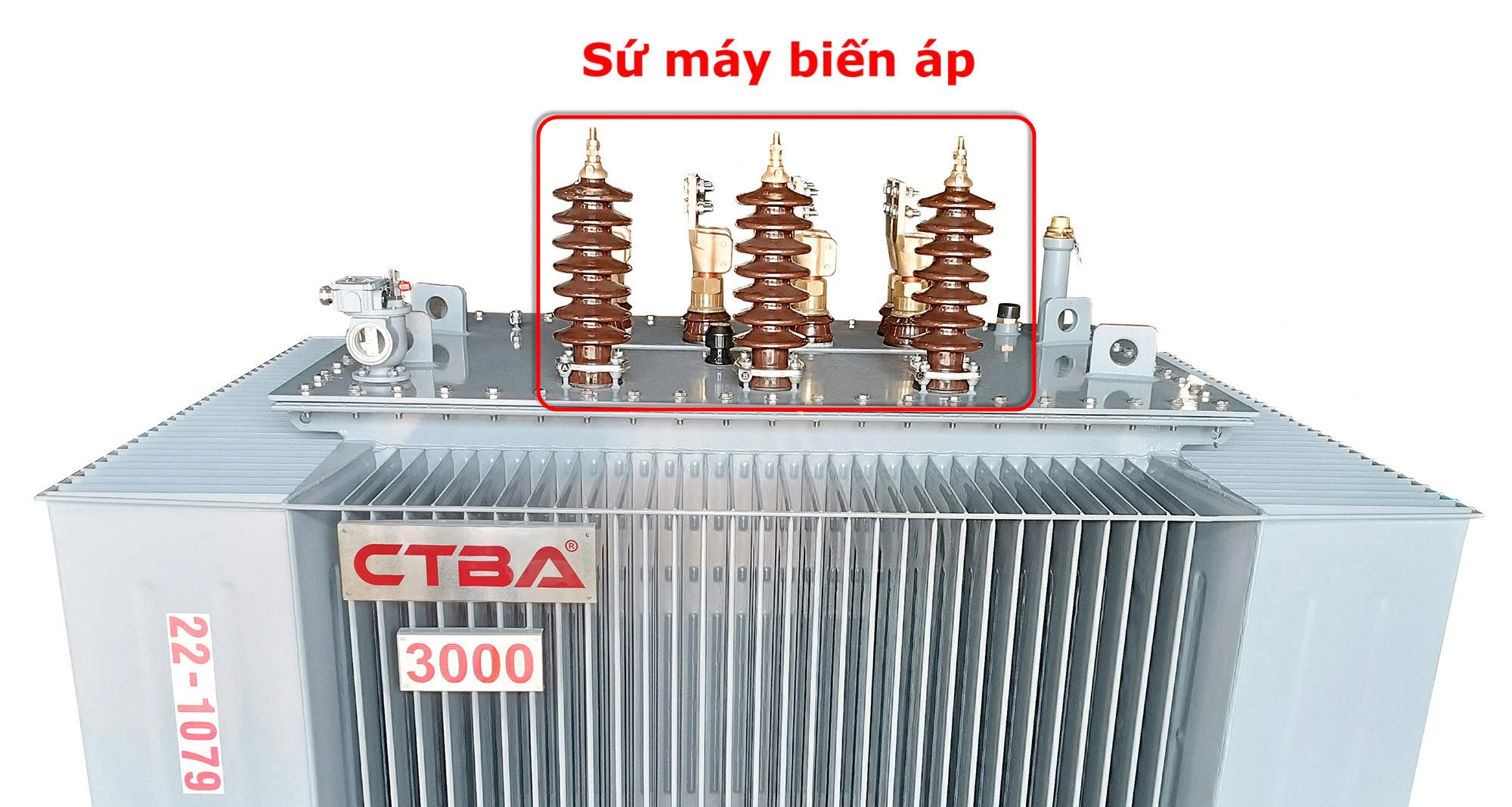

Sứ cách điện cho máy biến áp

4. Một số lưu ý khi lựa chọn sứ cách điện

Khi mua sứ cách điện bạn luôn cần lưu ý những điều sau: Thiết bị mới 100%: Yêu cầu đầu tiên là phải đảm bảo chức năng tốt và an toàn khi sử dụng. Vì vậy, các phụ kiện phải là hàng mới 100%. Giá của sứ cách điện mới không quá đắt nên việc đầu tư vào thiết bị mới này đảm bảo an toàn khi sử dụng. Kiểm tra lõi ống gốm: Để hạn chế tối đa hiện tượng gãy lõi do tác động của ngoại lực, gây mất an toàn. Khi mua sứ cách điện nói chung, hay ống sứ nói riêng, bạn phải kiểm tra lõi ống sứ. Vứt bỏ các sản phẩm có lõi ống bị nứt, vỡ hoặc có dấu hiệu hư hỏng khác. Kiểm tra các mối nối: Các mối nối đóng vai trò quan trọng trong việc kết nối gốm sứ với các thành phần khác trong mạng điện. Và một quyết định lớn về tuổi thọ của chất cách điện bằng gốm. Với đặc điểm là được lắp đặt ngoài trời nên phải chịu sự tác động của các yếu tố tự nhiên khắc nghiệt. Sứ sẽ dễ bị ăn mòn. Các chi tiết liên kết phải được làm bằng thép tốt và được mạ kẽm nhúng nóng tiêu chuẩn. Lựa chọn thông số kích thước của sứ cách điện: Tùy thuộc vào kích thước, trọng lượng của dây cáp mà bạn cần tính toán và chọn mua cách điện bằng sứ có kích thước phù hợp. Đảm bảo đúng yêu cầu sử dụng. Chọn nhà cung cấp ống cuốn cách nhiệt ceramic uy tín: Khi lựa chọn địa chỉ phân phối uy tín, bạn sẽ không quá lo lắng khi phải kiểm tra các vấn đề trên. Đội ngũ tư vấn nơi bán sứ cách nhiệt uy tín sẽ giúp bạn lựa chọn được sản phẩm chất lượng phù hợp.
