RCBO: Cấu tạo, chức năng và hướng dẫn lắp đặt

Chu Văn An

RCBO là giải pháp bảo vệ an ninh cho hệ thống điện được yêu cầu bởi bất kỳ tòa nhà, ngôi nhà nào. RCBO kết hợp chức năng bảo vệ rò rỉ và quá tải, hoạt động như một tấm chắn kép bảo vệ người dùng khỏi những tai nạn điện nguy hiểm. Vậy chính xác RCBO là gì? Cấu trúc và nguyên lý làm việc của nó như thế nào? Hãy cùng KTH ELECTRIC tìm hiểu thêm về thiết bị quan trọng này trong bài viết dưới đây.

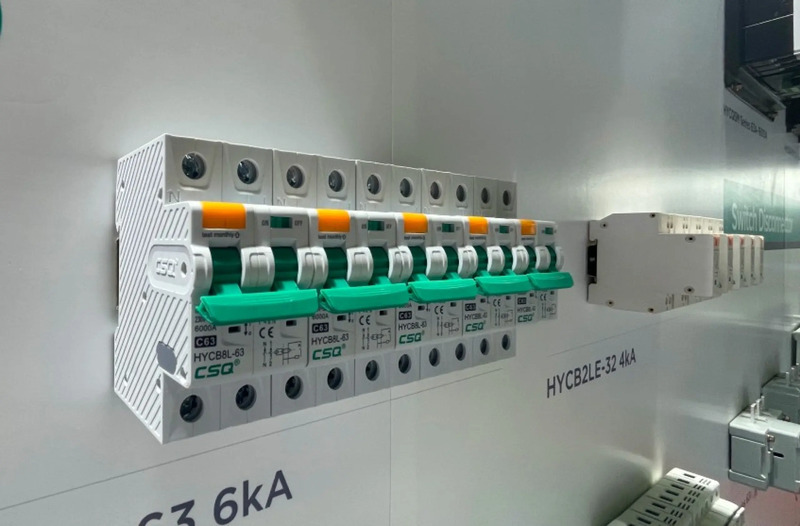

Khái niệm RCBO – cầu dao chống giật đa chức năng

RCBO (Residual Current Breaker with Overcurrent) là cầu dao bảo vệ điện đa năng kết hợp 2 chức năng quan trọng: bảo vệ chống va đập tương tự RCCB và bảo vệ quá tải, ngắn mạch (tương tự MCB). Nhờ đặc tính này mà RCBO ngày càng được sử dụng phổ biến trong các hệ thống điện dân dụng và công nghiệp, đảm bảo an toàn tối đa cho người sử dụng.

CB RCBO được thiết kế để phát hiện dòng điện rò rỉ và giúp ngăn ngừa nguy cơ điện giật cho con người. Đồng thời, thiết bị còn có khả năng ngắt mạch khi xảy ra quá tải hoặc ngắn mạch để tránh các tai nạn cháy nổ do dòng điện quá mức gây ra.

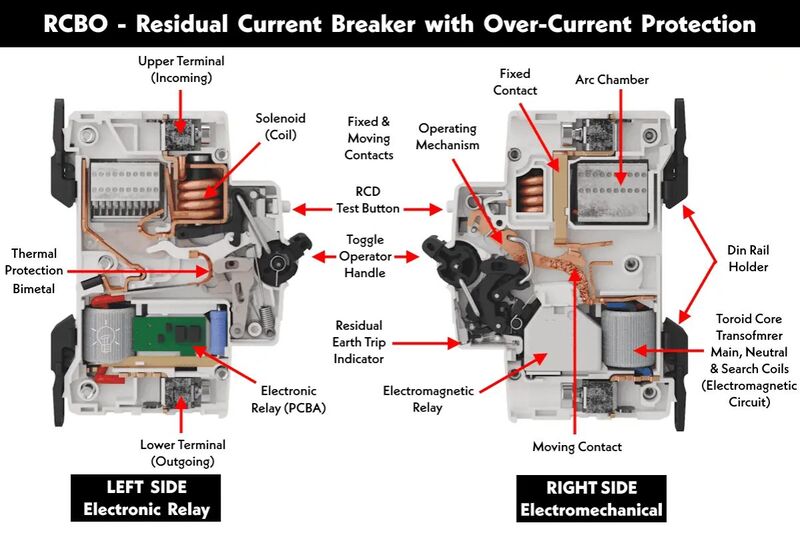

Cấu trúc bảng mạch RCBO

RCBO giống như một tấm chắn kép của RCCB và MCB. Tuy nhiên, dòng CB tự động vẫn được thiết kế nhỏ gọn, đa chức năng, cấu tạo gồm các bộ phận chính sau:

• Miếng đệm ARC: Giúp kiểm soát phóng điện và ngăn chặn tia lửa điện làm hỏng thiết bị.
• Phát hiện quá tải nhiệt: Cảm biến nhiệt giúp phát hiện quá tải và bảo vệ hệ thống khỏi nguy cơ cháy nổ.
• Nút kiểm tra RCD: Nút kiểm tra RCD cho phép người dùng xác minh khả năng hoạt động của thiết bị.
• Cuộn dây phát hiện ngắn mạch: Cuộn dây phát hiện ngắn mạch, ngay lập tức ngắt kết nối nguồn điện khi xảy ra sự cố quá dòng.
• RCD Ring Coil: Cảm biến dòng rò giúp xác định rò rỉ và tự động cắt điện.
• Bình chữa cháy hồ quang: Bình chữa cháy hồ quang giúp giảm thiểu tác động của tia lửa điện khi mất điện.

RCBO hoạt động như thế nào

RCBO là cầu dao bảo vệ chống điện giật đa năng được tích hợp chức năng bảo vệ quá tải và bảo vệ rò rỉ. Nguyên lý hoạt động của thiết bị này dựa trên hai cơ chế chính.

• Đầu tiên, bảo vệ quá tải hoạt động giống như MCB truyền thống, sử dụng cảm biến nhiệt và từ tính để phát hiện dòng điện vượt quá mức an toàn và làm gián đoạn mạch điện.
• Thứ hai, bảo vệ dòng rò sử dụng máy biến dòng đặc biệt để so sánh dòng điện vào và ra khỏi mạch. Nếu có sự khác biệt, tức là có dòng điện rò rỉ, RCBO sẽ ngay lập tức ngắt mạch để tránh nguy cơ bị điện giật. Nhờ đó, RCBO giúp bảo vệ thiết bị và con người tốt hơn trước nguy cơ hỏa hoạn hoặc điện giật.

Thông số kỹ thuật và ký hiệu RCBO

RCBO có nhiều kích cỡ khác nhau. Sau đây là các thông số quan trọng phổ biến nhất của RCBO:

• Dòng điện định mức (In): Thông thường từ 6A đến 100A.
• Dòng rò ngắt (IΔn): 10mA, 30mA, 100mA,…
• Điện áp hoạt động: 230V/400V, tùy loại.
• Dòng điện cắt ngắn mạch (Icu): 1,5kA; 6kA; 10kA
• Ký hiệu RCBO: Một số dòng RCBO có các ký hiệu như “B16”, “C32” và “D20”, biểu thị đường cong cắt và dòng điện định mức.

Vai trò của RCBO

Cầu dao chống giật RCBO có 3 chức năng chính bao gồm:

• Chống giật: Thiết bị theo dõi sự cân bằng dòng điện chạy vào và ra khỏi mạch. Khi phát hiện ra sự khác biệt dù là nhỏ nhất, RCBO sẽ ngắt mạch ngay lập tức, ngăn ngừa nguy cơ bị điện giật.
• Bảo vệ quá tải: Nếu dòng điện sử dụng vượt quá khả năng chịu tải, RCBO sẽ tự động tắt để bảo vệ dây dẫn và thiết bị khỏi hư hỏng do quá nhiệt.
• Bảo vệ ngắn mạch: Khi dòng điện tăng đột ngột do chập mạch, RCBO sẽ nhanh chóng ngắt mạch điện để tránh nguy cơ cháy nổ do tia lửa điện.

Ứng dụng của cầu dao chống giật RCBO

RCBO là thiết bị bảo vệ điện không thể thiếu trong hệ thống điện dân dụng, đặc biệt là khu vực bếp, phòng tắm, tổng đài, động cơ, máy bơm nước và các khu vực có nguy cơ điện giật, quá tải cao. Khi sử dụng RCBO, bạn phải chọn sản phẩm có dòng rò định mức phù hợp, kiểm tra thường xuyên bằng nút “Kiểm tra”, lắp đặt chính xác và kiểm tra nguyên nhân sự cố trước khi đóng.

RCBO hướng dẫn chiến đấu chính xác

Để kết nối với RCBO an toàn, hãy làm theo các bước sau:

Bước 1: Lựa chọn loại RCBO phù hợp với hệ thống điện. Đảm bảo nguồn điện đã được ngắt hoàn toàn. Trước khi thực hiện bất kỳ công việc nào, hãy sử dụng máy kiểm tra điện để kiểm tra kỹ lưỡng và xác nhận rằng nguồn điện đã chết.

Bước 2: Cố định RCBO vào bảng điện hoặc tủ điện và đảm bảo an toàn. Xác định rõ ràng đầu “dòng” và đầu “tải” và lắp đặt theo đúng hướng. Siết chặt các ốc vít để tránh bị lỏng dẫn đến tiếp xúc kém, sinh nhiệt, cháy nổ.

• Kết nối pha (L) với cực đầu vào của RCBO.
• Kết nối dây trung tính (N) với đầu vào tương ứng.
• Đầu ra của RCBO được nối với tải cần bảo vệ.

Bước ba: Kiểm tra và hoàn thành

• Sau khi kết nối, hãy kiểm tra lại tất cả các kết nối để đảm bảo tính chính xác và chắc chắn. Sau đó, bạn có thể thử bằng cách bật nguồn và kiểm tra nút “Kiểm tra” trên RCBO.

RCBO so với các dòng CB khác

RCBO có nhiều điểm tương đồng với một số dòng CB khác như RCCB, ELCB hay MCB. Ví dụ: RCBO, RCCB, ELCB đều có chức năng chống giật, hoặc thiết kế của RCBO rất giống MCB. So sánh chi tiết giữa RCBO và các loại cầu dao này như sau:

Kiểm tra so sánh chi tiết RCBO vs RCCB và ELCB vs RCBO

Các thương hiệu RCBO tốt nhất hiện nay

Hiện nay trên thị trường có rất nhiều hãng sản xuất cầu dao chống va đập RCBO. Nếu bạn đang tìm kiếm những chiếc RCBO chất lượng thì có thể tham khảo các thương hiệu nổi tiếng sau:

• RCBO Schneider: RCBO Schneider được biết đến trên toàn thế giới nhờ các giải pháp điện chất lượng cao, được đánh giá cao về độ bền và khả năng bảo vệ. Sản phẩm của Schneider tuân thủ các tiêu chuẩn quốc tế khắt khe, mang đến cho người dùng sự an tâm tuyệt đối.

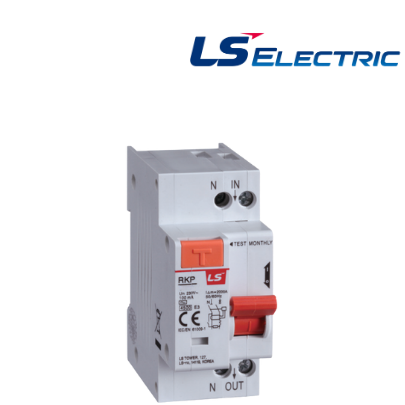

• RCBO LS: Thương hiệu Hàn Quốc, sản phẩm RCBO có hiệu suất ổn định, giá cả cạnh tranh và đáng tin cậy. LS Electric liên tục cải tiến công nghệ và cho ra đời các sản phẩm đáp ứng nhu cầu thị trường.
• BTB RCBO: Là nhà sản xuất thiết bị điện tiêu chuẩn Châu Âu, BTB Electric cung cấp các dòng RCBO từ 6A đến 63A, phù hợp cho các ứng dụng khác nhau trong lưới điện dân dụng. Mức giá của RCBO điện BTB phù hợp với nhiều đối tượng người dùng.

Ngoài ra, còn có nhiều thương hiệu khác cũng được người tiêu dùng đón nhận như: ABB, Mitsubishi, Panasonic, Fuji, Hyundai…

Để mua RCBO chính hãng, chất lượng cao với giá tốt nhất, hãy đến với KTH ELECTRIC. Tại KTH ELECTRIC, chúng tôi cung cấp đầy đủ các loại RCBO của các thương hiệu nổi tiếng thế giới. Có chính sách bán hàng tận tâm, cam kết chất lượng, đổi trả miễn phí nếu nhà sản xuất phát hiện lỗi. Chính sách bảo hành dài hạn, tối thiểu 12 tháng giúp khách hàng yên tâm lựa chọn.

RCBO là thiết bị bảo vệ điện đa chức năng được sử dụng rộng rãi trong các hệ thống điện dân dụng và công nghiệp. Nếu bạn có nhu cầu thắc mắc về sản phẩm này vui lòng liên hệ tới hotline KTH ELECTRIC: 0939 66 44 22 để được tư vấn chi tiết hơn.
