Những điểm khác biệt giữa RCCB và RCBO

Chu Văn An

Nội dung bài viết

Khi nói đến điện dân dụng và công nghiệp, an toàn luôn được đặt lên hàng đầu. Vì vậy, RCCB và RCBO là hai mạch bảo vệ dòng điện quan trọng nhằm ngăn chặn nguy cơ điện giật, cháy nổ. Trong bài viết hôm nay, KTH ELECTRIC sẽ đưa ra những phân tích chuyên sâu về những khác biệt chính giữa RCCB và RCBO để giúp bạn đưa ra lựa chọn phù hợp cho hệ thống điện của mình.

Tìm hiểu về RCCB

RCCB (Residual Current Circuit Breaker) là loại cầu dao chống giật chuyên dụng được thiết kế để bảo vệ người dùng khỏi nguy cơ bị điện giật.

tính năng:

RCCB có chức năng bảo vệ chống sốc nhưng không có bảo vệ quá tải hoặc ngắn mạch.
RCCB có các ngưỡng dòng rò khác nhau, thường là 30mA, 100mA hoặc 300mA, tùy thuộc vào ứng dụng và mức độ bảo vệ cần thiết.

ứng dụng:

RCCB thường được sử dụng trong các hệ thống điện dân dụng và công nghiệp, đặc biệt ở những nơi có nguy cơ tiếp xúc với nước hoặc hơi ẩm.
RCCB được lắp đặt trong các tủ điện chính hoặc tủ điện phân phối giúp bảo vệ các mạch điện quan trọng.

Tìm hiểu về RCBO

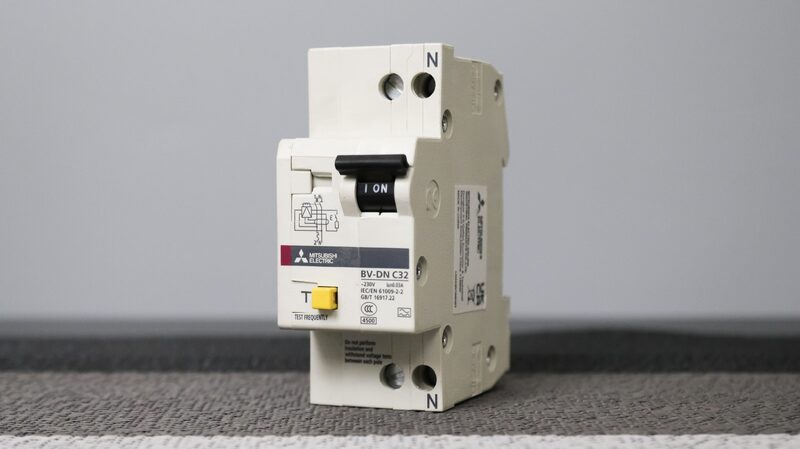

Bộ ngắt mạch dòng điện dư (Cầu dao dòng dư có bảo vệ quá dòng) là cầu dao chống giật đa chức năng có chức năng chính là giám sát dòng rò, dòng quá tải và đoản mạch. Khi phát hiện dòng điện rò rỉ, quá tải hoặc ngắn mạch, RCBO sẽ cắt mạch để bảo vệ người sử dụng và thiết bị.

Xem thêm Hướng dẫn 3 cách kiểm tra biến tần và các lưu ý

tính năng:

Tùy thuộc vào ứng dụng, RCBO có ngưỡng dòng rò và dòng quá tải khác nhau.
RCBO là thiết bị bảo vệ toàn diện được tích hợp các chức năng của RCCB và MCB/MCCB.

ứng dụng:

RCBO được sử dụng rộng rãi trong các hệ thống điện có yêu cầu bảo vệ cao.
RCBO thường được lắp đặt trong tủ phân phối và bảo vệ các mạch riêng lẻ.

Cách phân biệt RCCB và RCBO

Để phân biệt RCCB và RCBO, bạn có thể tham khảo bảng so sánh dưới đây:

tiêu chuẩn	RCCB	Bộ ngắt mạch dòng điện dư
thiết kế	RCCB có hình dạng tương tự như một cầu dao tự động nhỏ hai cực, có cần gạt và nút để kiểm tra rò rỉ.	Thiết kế của RCBO có nhiều điểm tương đồng với MCCB, cả hai đều có dạng khối, số lượng đòn bẩy tương ứng với số cực. Nhưng RCBO cũng được trang bị nút kiểm tra tương tự như RCCB.
kết cấu	Bao gồm cuộn dây phát hiện dòng điện dư (RCD) và cơ cấu ngắt mạch. Trong cấu trúc RCCB, RCD là bộ phận quan trọng nhất để phát hiện dòng điện rò. Thiết kế bên ngoài của RCCB tương tự như cầu dao tôm lưỡng cực với một cần gạt duy nhất và nút kiểm tra dòng điện rò.	Cuộn dây RCD tích hợp với cơ chế bảo vệ quá tải (nhiệt) và ngắn mạch (từ tính). RCBO bao gồm hai thành phần quan trọng: bộ chia điện áp ARC để phát hiện quá tải, ngắn mạch và bảng mạch RCD để phát hiện dòng rò.
Chức năng chính	Chống va đập	Bảo vệ tích hợp chống điện giật, bảo vệ quá tải và bảo vệ ngắn mạch
Nguyên tắc làm việc	So sánh dòng điện đầu ra và dòng điện trở lại để phát hiện dòng điện rò rỉ	Ngoài chức năng chống rò rỉ của RCCB, RCBO còn có chức năng bảo vệ quá tải của rơle nhiệt và bảo vệ ngắn mạch của cơ cấu từ.
Mức phát hiện dòng rò	10mA, 30mA, 100mA và 300mA	10mA, 30mA, 100mA và 300mA
Cắt mức hiện tại	6kA và 10kA	6kA
Đánh giá hiện tại	16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A	6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A
ứng dụng	Thường được sử dụng trong các hệ thống điện dân dụng hoặc công nghiệp chỉ cần bảo vệ chống điện giật	Thích hợp cho sử dụng dân dụng và công nghiệp, đặc biệt là các hệ thống cần được bảo vệ toàn diện hơn
Thuận lợi	Đơn giản, dễ sử dụng, chi phí thấp	Đa chức năng, bảo vệ toàn diện, tiết kiệm không gian lắp đặt
thiếu sót	Không có bảo vệ quá tải hay ngắn mạch, cần tích hợp vào MCB	Giá cao hơn RCCB

Xem thêm Cách đi dây Bảng điều khiển chính 600/347V, 1 pha & 3 pha

Xem thêm: So sánh MCB MCCB RCCB RCBO ELCB RCD ACB VCB và MPCB

Nên sử dụng RCCB hay RCBO?

Khi lựa chọn giữa RCCB và RCBO, người dùng cần chú ý đến nhu cầu bảo vệ của hệ thống điện. RCCB chỉ có chức năng bảo vệ dòng rò, giúp ngăn chặn nguy cơ bị điện giật, cháy nổ do dòng rò nhưng không có chức năng bảo vệ quá tải, ngắn mạch. Đồng thời, RCBO không chỉ có chức năng bảo vệ dòng rò của RCCB mà còn có chức năng bảo vệ quá tải, ngắn mạch. Bộ ngắt mạch thu nhỏ và bộ ngắt mạch vỏ đúc.

Vì vậy, nếu cần bảo vệ toàn diện thì RCBO là sự lựa chọn tốt nhất, đặc biệt trong các hệ thống điện dân dụng và công nghiệp nhỏ. Tuy nhiên, nếu hệ thống đã có sẵn mạch bảo vệ quá tải và chỉ cần bổ sung thêm bảo vệ chống rò rỉ thì sử dụng RCCB là giải pháp phù hợp và tiết kiệm hơn.

KTH ELECTRIC giảm giá cao RCCB, RCBO chính hãng

KTH ELECTRIC tự hào là đơn vị hàng đầu chuyên cung cấp các thiết bị điện RCCB, RCBO chính hãng với mức chiết khấu hấp dẫn. Chúng tôi cam kết mang đến cho khách hàng những sản phẩm chất lượng cao, được nhập khẩu trực tiếp từ các thương hiệu nổi tiếng thế giới như BTB Electric, Hyundai, LS, Mitsubishi,…

Với hơn 14 năm kinh nghiệm trong ngành, KTH ELECTRIC mang đến cho khách hàng những chính sách ưu việt đảm bảo quyền lợi khách hàng và giúp khách hàng tiết kiệm chi phí mà vẫn có được sản phẩm chất lượng:

Chính sách hoàn trả: Thời gian hoàn trả là 5 ngày kể từ ngày nhận, với điều kiện sản phẩm chưa qua sử dụng và nhãn, tem bảo hành, bao bì, hộp và các phụ kiện đi kèm còn nguyên vẹn.
Chính sách bảo hành: Trong trường hợp sản phẩm xảy ra sự cố kỹ thuật hoặc hư hỏng do lỗi nhà sản xuất, thời gian bảo hành lên tới 12 tháng kể từ ngày giao hàng.
Chính sách bảo mật: Chúng tôi cam kết bảo mật tuyệt đối theo chính sách bảo vệ thông tin cá nhân của khách hàng.

Xem thêm Cách đi dây Bảng điều khiển chính 600/347V, 1 pha & 3 pha

Trên đây là toàn bộ thông tin về RCCB và RCBO mà KTH ELECTRIC đã tổng hợp và gửi đến các bạn. Hy vọng điều này sẽ giúp bạn hiểu rõ hơn về 2 thiết bị này và lựa chọn được sản phẩm phù hợp với mình. Để tìm hiểu thêm về các dòng aptomat khác, vui lòng theo dõi các bài viết mới nhất: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb/
