MCCB là gì? Đặc điểm và ứng dụng của aptomat khối

Chu Văn An

MCCB là cầu dao được sử dụng rộng rãi trong điện công nghiệp bởi khả năng bảo vệ an toàn cho hệ thống điện. Thiết bị có tính năng tự động ngắt điện trong trường hợp mạch điện có sự cố, giúp giảm thiểu rủi ro về điện và bảo vệ thiết bị khỏi hư hỏng. Hãy cùng KTH ELECTRIC cùng KTH ELECTRIC tìm hiểu thêm về đặc điểm, ứng dụng của MCCB cũng như cách phân biệt nó với các loại cầu dao khác.

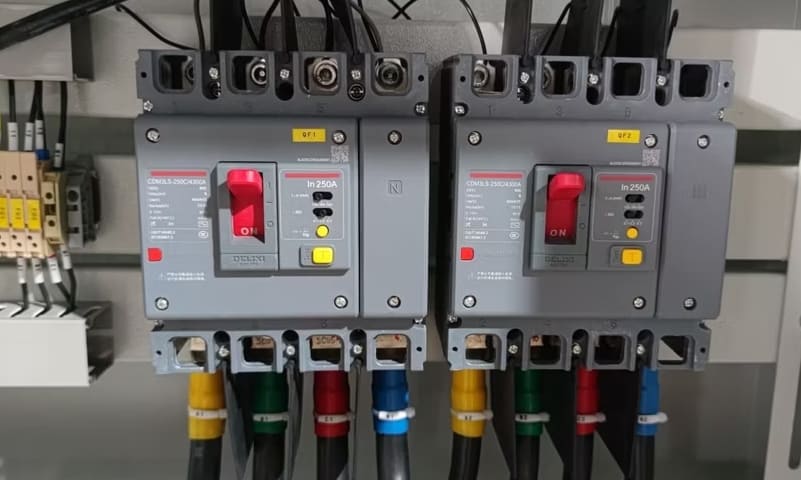

Bộ ngắt mạch vỏ đúc là gì?

MCCB (viết tắt của cầu dao vỏ nhựa) hay còn gọi là cầu dao khối được dùng để đóng, ngắt dòng điện trong hệ thống điện ba pha hoặc một pha nhằm bảo vệ mạch điện khỏi các tai nạn như quá tải, đoản mạch.

Cầu dao vỏ đúc có khả năng chịu tải lớn và dòng điện định mức lên tới 1600A. Ba chức năng chính của MCCB bao gồm:

• Ngăn chặn tình trạng quá tải hiện tại vượt quá giá trị định mức.
• Tự động tắt khi phát hiện rủi ro, ngăn ngừa đoản mạch trong hệ thống điện. Khi xuất hiện dòng điện cực cao, CB này sẽ ngay lập tức tắt nguồn điện.
• Điều khiển bật/tắt mạch, đặc biệt hữu ích khi không có công tắc thủ công.

Các thông số kỹ thuật quan trọng của cầu dao vỏ đúc

Các thông số kỹ thuật quan trọng nhất của cầu dao vỏ đúc được hiển thị ở mặt trước của thiết bị, cụ thể:

• Đầu vào: Dòng điện định mức, thường là 16A, 25A, 63A,…125A, 400A, 500A,…đến 1600A.
• Icu: Là chỉ báo biểu thị khả năng chịu được dòng điện và điện áp cao nhất trong vòng 1 giây, thông thường là 10kA đến 85kA.
• Ics: Là đèn báo hiển thị dòng điện tối đa (dòng điện thực tế của cầu dao) có thể đi qua các tiếp điểm MCCB trong vòng 3 giây mà không gây hư hỏng.
• Ir: Dòng điện điều chỉnh bảo vệ quá tải, nhỏ hơn hoặc bằng In.
• Ui: điện áp cách điện định mức, thường dùng 800V hoặc 1000V
• Uimp: Ngưỡng chịu được điện áp xung, thông thường 6kV, 8kV
• Ue: điện áp làm việc định mức, thường dùng 690V hoặc 1000V
• IEC/EN60947-2: Chứng chỉ chất lượng tiêu biểu cho MCCB.
• Độ bền cơ/điện: Độ bền cho phép của công tắc cơ hoặc công tắc điện từ.

Chi tiết đầy đủ thông số MCCB có tại: Tổng hợp đầy đủ thông số và ký hiệu MCCB

Cấu trúc bảng mạch MCCB

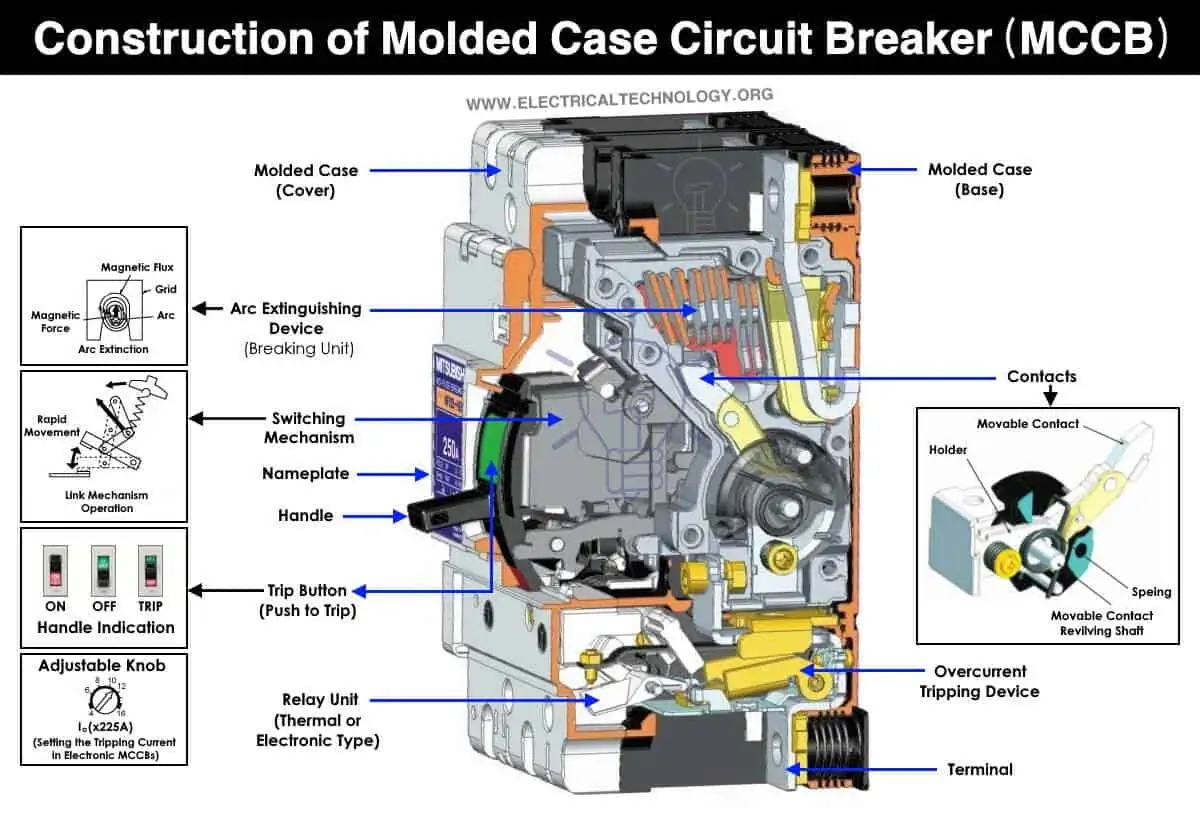

Bộ ngắt mạch vỏ đúc bao gồm một số bộ phận: linh kiện chính, phụ kiện bên trong và phụ kiện bên ngoài. Tên gọi, đặc điểm và chức năng của từng bộ phận như sau:

Các bộ phận chính của MCCB

• Phần kết nối đầu vào và đầu ra (terminal): Có chức năng kết nối cầu dao MCCB và hệ thống điện. Nó thường được làm bằng đồng hoặc hợp kim dẫn điện cao để đảm bảo hiệu suất truyền dẫn.
• Hệ thống bảo vệ: bao gồm cơ chế bảo vệ nhiệt và bảo vệ từ tính. Cơ chế bảo vệ nhiệt sử dụng thanh lưỡng kim. Khi nhiệt độ tăng cao hơn mức cho phép, dải sẽ giãn nở và kích hoạt cơ chế ngắt điện sau một khoảng thời gian. Đồng thời, cơ chế bảo vệ từ tính sẽ hoạt động bằng cách sử dụng các cuộn dây từ tính, có khả năng phát hiện dòng điện ngắn mạch và ngắt ngay MCCB để bảo vệ hệ thống.
• Vỏ nhựa: Được làm từ chất liệu có khả năng cách điện, chịu nhiệt cao giúp bảo vệ các linh kiện bên trong khỏi môi trường bên ngoài, đảm bảo vận hành an toàn.
• Cấu trúc tiếp điểm: bao gồm các tiếp điểm tĩnh và các tiếp điểm động, hoàn thành nhiệm vụ cắt dòng điện khi xảy ra sự cố. Để tăng độ bền và giảm điện trở tiếp xúc, các tiếp điểm thường được làm bằng hợp kim bạc.
• Bình chữa cháy hồ quang: Khi cầu dao này mở ra, hồ quang sẽ xuất hiện tại điểm tiếp xúc. Bình chữa cháy hồ quang được thiết kế với tấm kim loại có tác dụng phân tán năng lượng hồ quang, giúp hạ nhiệt độ và dập tắt hiện tượng nhanh chóng.
• Cơ cấu truyền động (cơ chế vận hành): chịu trách nhiệm thực hiện chức năng bật tắt của cầu dao MCCB, có thể vận hành bằng tay thông qua cần gạt hoặc nút bấm. Ngoài ra, hệ thống có thể tích hợp các lò xo hỗ trợ giúp quá trình thao tác nhanh hơn, chính xác và hiệu quả hơn.

Phụ kiện bên ngoài của bộ ngắt mạch vỏ đúc

Các phụ kiện bên ngoài cũng là một phần quan trọng trong cấu trúc cầu dao vỏ đúc. Những phụ kiện này giúp quá trình sử dụng trở nên thuận tiện hơn cho người dùng.

• Thiết bị hỗ trợ xoay cho bộ ngắt mạch vỏ đúc.
• Vỏ này bảo vệ các kết nối điện trong nhóm sản phẩm.
• Hệ thống vận hành bằng điện giúp người dùng vận hành thuận tiện hơn.
• Khóa cơ có sẵn cho cả hai loại CB.
• Cần vận hành có chức năng khóa tự động.

Nguyên lý làm việc của cầu dao MCCB

Hoạt động của cầu dao vỏ đúc dựa trên sự phối hợp của hai cơ chế chính: bảo vệ quá tải và bảo vệ ngắn mạch. Cầu dao này tự động ngắt mạch khi có hiện tượng quá dòng hoặc ngắn mạch để bảo vệ hệ thống và hạn chế rủi ro.

• Cơ chế bảo vệ quá tải của MCCB hoạt động theo nguyên lý nhiệt. Khi dòng điện vượt quá mức cho phép và kéo dài trong một khoảng thời gian nhất định, miếng lưỡng kim bên trong sẽ bị nóng lên và biến dạng. Biến dạng này kích hoạt cơ chế nhả tiếp điểm, làm ngắt mạch điện để bảo vệ hệ thống.
• Cơ chế bảo vệ ngắn mạch của MCCB hoạt động dựa trên nguyên lý điện từ. Khi xảy ra đoản mạch, dòng điện tăng đột ngột, tạo ra lực điện từ mạnh trong cuộn dây. Lực này kích hoạt cơ chế nhả tiếp điểm, khiến cầu dao đóng gần như ngay lập tức để bảo vệ hệ thống.

Phương pháp phân loại cầu dao vỏ nhựa

MCCB thường được phân loại dựa trên 3 yếu tố chính: số cực, dòng điện định mức và chất lượng thương hiệu.

Phân loại theo số cực:

• MCCB 2P (2 cực): dùng trong lưới điện 1 pha, có nhiệm vụ bảo vệ đường pha (L) và đường trung tính (N).
• MCCB 3P (3 cực): Thích hợp cho hệ thống điện 3 pha và giúp bảo vệ đường dây 3 pha (L1, L2, L3).
• MCCB 4P (4 cực): thích hợp cho hệ thống điện 3 pha, bảo vệ đường dây 3 pha (L1, L2, L3) và đường dây trung tính (N).

Phân loại theo cấp lớp: MCCB có các dòng 16A, 20A, 25A, 32A, 40A, 50A, 63A,…630A, 800A, 1250A, 800A, 1600A.

Trên thị trường hiện nay có rất nhiều thương hiệu cầu dao vỏ đúc nổi tiếng, chất lượng cao như:

• Cầu dao vỏ đúc Panasonic: Sử dụng dây chuyền sản xuất công nghệ tiên tiến của Nhật Bản nên có khả năng cách nhiệt tốt và độ bền cao. MCCB của công ty được thiết kế để chịu được nhiều loại khí hậu.
• MCCB BTB Electric: Giải pháp cách ly mạch điện phù hợp và giúp đảm bảo an toàn cho người lao động đứng sau cầu dao. Được thiết kế với các thành phần có thể tái chế, sản phẩm có hiệu suất cao và đáp ứng các tiêu chuẩn Loại A.
• MCCB CHINT: Thiết kế nhỏ gọn giúp dễ dàng lắp đặt trong các hệ thống điện, đặc biệt ở những không gian hạn chế.
• Mitsubishi MCCB: Tuân thủ tiêu chuẩn IEC 60947-2, được sử dụng rộng rãi ở hầu hết các nhà máy, khu công nghiệp lớn do có độ bền cao.
• MCCB Schneider Electric: chất lượng cao, mẫu mã đa dạng, phù hợp sử dụng dân dụng và công nghiệp.
• MCCB LS Electric: Giá thành hợp lý, phù hợp với nhu cầu thông thường.

Ngoài thương hiệu, chất lượng cũng là tiêu chí để phân loại adapter MCCB. Tiêu chuẩn chất lượng của cầu dao vỏ nhựa được phân loại theo chất lượng là:

• Tiêu chuẩn quốc gia IEC 60947-2: là tiêu chuẩn dành cho thiết bị ngắt mạch ứng dụng trong gia đình và công nghiệp.
• Tiêu chuẩn công nghiệp Nhật Bản JIS C 8201: Đây là tiêu chuẩn kỹ thuật được xây dựng tại Nhật Bản và được quản lý bởi Ủy ban Tiêu chuẩn Công nghiệp Nhật Bản (JISC).
• Tiêu chuẩn ISO 9001: là tiêu chuẩn bắt buộc cho hệ thống quản lý chất lượng.
• ISO 14000: là tiêu chuẩn yêu cầu hệ thống quản lý môi trường.
• Tiêu chuẩn quốc tế dành cho sản phẩm cao cấp: UL 489, UL 489B, CSA C22.2 No 5

Việc xác định chính xác dây dẫn MCCB sẽ giúp bạn lựa chọn được loại MCCB phù hợp cho hệ thống điện của mình.

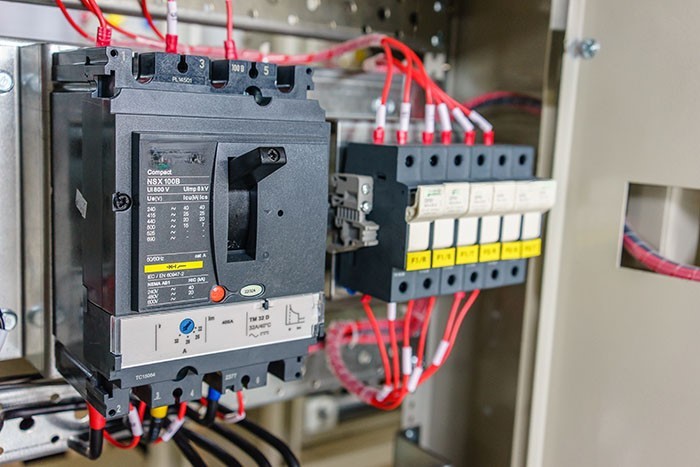

Ứng dụng của cầu dao MCCB

Aptomat MCCB được thiết kế để sử dụng trong hệ thống điện ba pha 380V, có kết cấu khối ba pha chắc chắn và thông số kỹ thuật tiêu chuẩn công nghiệp. Cầu dao vỏ đúc được lắp đặt trong các tủ điện, trạm biến áp trong các hệ thống điện như nhà máy, công ty sản xuất, nhà kho, khu công nghiệp, bến tàu, bến cảng, sân bay. Ngoài ra, cầu dao vỏ đúc còn có thể được sử dụng trong hệ thống điện thương mại hoặc hệ thống điện dân dụng ba pha ở các tòa nhà chung cư, cao ốc văn phòng, công trình công cộng, trang trại, v.v.

Một số ứng dụng cụ thể của cầu dao vỏ nhựa: bảo vệ động cơ, bảo vệ máy hàn, bảo vệ tụ điện, bảo vệ máy phát điện, bảo vệ dây chuyền sản xuất…

Sự khác biệt giữa MCCB và các dòng CB khác

Chúng ta hãy xem xét kỹ hơn sự khác biệt giữa các loại CB khác nhau:

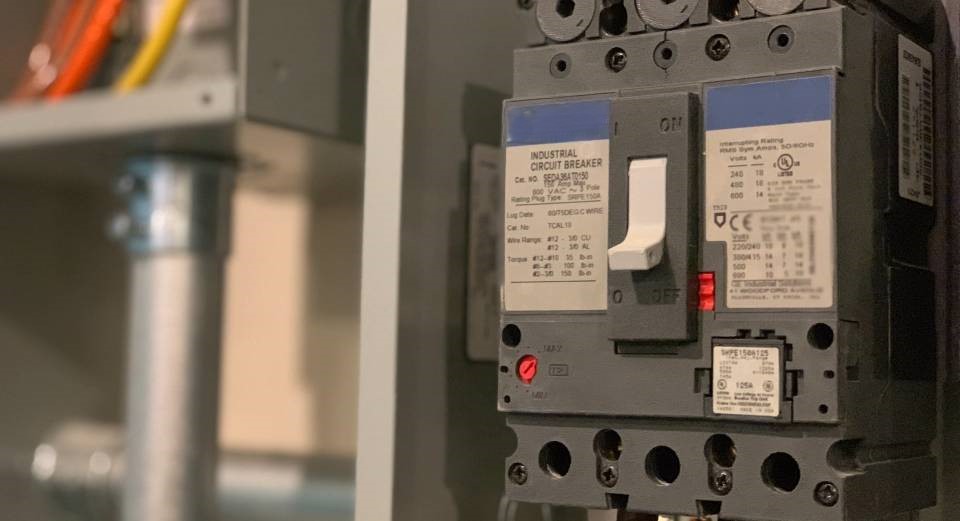

So sánh MCCB và MCB

Cả MCB và MCCB đều là các mạch bảo vệ quá tải và ngắn mạch hoạt động theo nguyên lý nhiệt từ. Tuy nhiên, vẫn có những khác biệt nhất định giữa hai loại aptomat này:

So sánh MCCB và ELCB

Điểm khác biệt lớn nhất giữa MCCB và ELCB chính là đặc tính. MCCB là cầu dao tự động ngắt mạch khi phát hiện quá tải hoặc ngắn mạch. Đồng thời, ELCB được thiết kế để phát hiện dòng điện rò rỉ, đặc biệt là dòng điện chạm đất và ngắt mạch trong trường hợp quá tải điện. Đồng thời, về mặt thiết kế, cả hai bộ ngắt mạch đều sử dụng dạng khối, với các tùy chọn 2 cực, 3 cực hoặc 4 cực và thiết kế bề ngoài rất giống nhau. Ngoài ra, phía trước ELCB luôn có nút kiểm tra (T) để kiểm tra chức năng chống va đập.

Ngoài ra, MCCB còn được so sánh với máy cắt không khí ACB. Bạn có thể xem: So sánh ACB và MCCB: Điểm giống và khác nhau
