Máy cắt không khí ACB là gì? Tại sao lại gọi là thiết bị được sử dụng khá nhiều trong hệ thống phân phối điện? Cấu tạo, nguyên lý hoạt động, phân loại, ưu nhược điểm của thiết bị như thế nào? Để giúp bạn giải đáp một cách chi tiết, mời các bạn cùng chúng tôi tham khảo bài viết sau đây nhé!

Máy cắt không khí ACB là gì?

Cầu dao không khí ACB là thiết bị điện được sử dụng trong hệ thống điện nhằm cắt nguồn điện từ nguồn cung cấp đến phụ tải điện. “ACB” là viết tắt của “Air Circuit Breaker” – có nghĩa là “Máy cắt không khí” trong tiếng Việt.

Cầu dao không khí ACB được sử dụng phổ biến trong các hệ thống điện công nghiệp và xây dựng nhằm bảo vệ các thiết bị, hệ thống khỏi các nguy cơ quá tải, đoản mạch hoặc các sự cố về điện khác. Nó hoạt động bằng cách ngắt mạch điện khi phát hiện lỗi, ngăn ngừa sự xuống cấp và hư hỏng của các thiết bị và hệ thống điện.

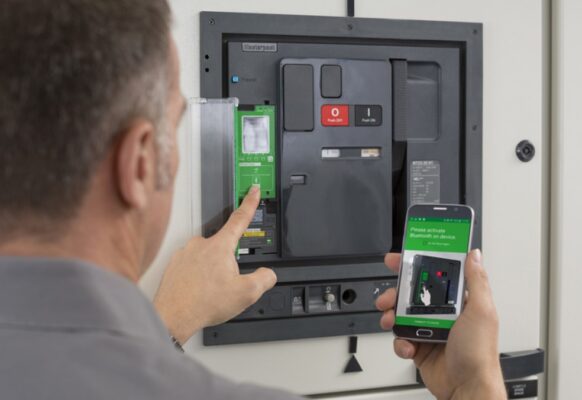

Máy cắt không khí ACB là gì?

Cấu tạo của máy cắt khí ACB

Máy cắt không khí (ACB) là loại thiết bị bảo vệ điện dùng để ngắt mạch điện khi có sự cố xảy ra trong hệ thống điện.

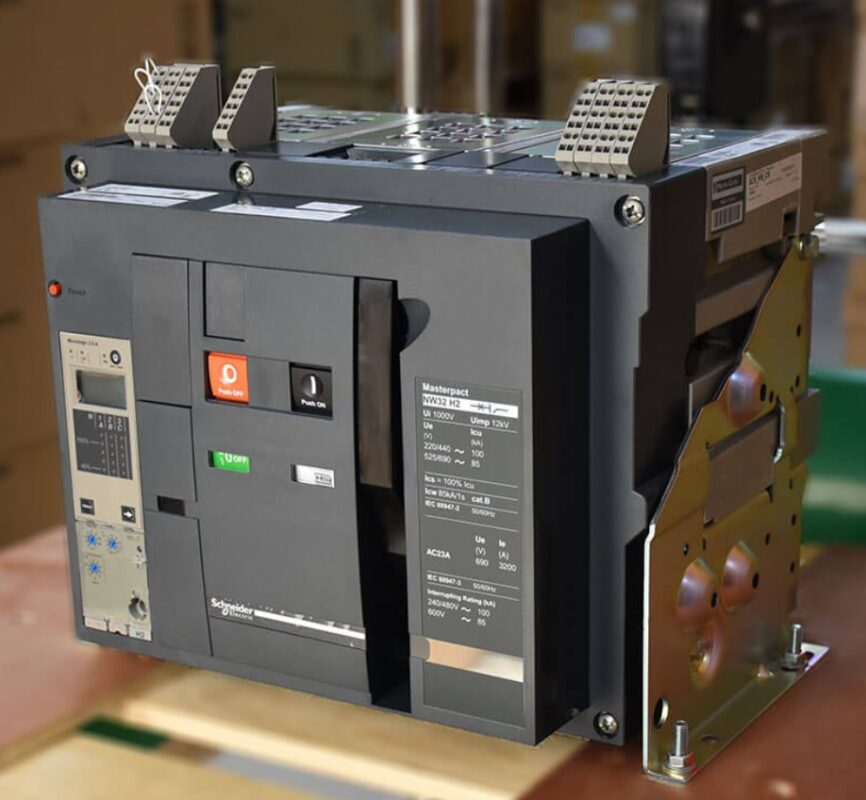

Cấu tạo của máy cắt khí ACB

Cấu tạo của máy cắt khí ACB bao gồm:

• Khung: Là khung bên ngoài của máy cắt, được làm bằng thép không gỉ hoặc hợp kim nhôm.
• Đầu nối điện: Là bộ phận dùng để kết nối cầu dao với hệ thống điện. Có thể sử dụng thiết bị đầu cuối dạng vít hoặc kẹp.
• Bộ cắt: Là bộ phận chính của cầu dao, dùng để cắt mạch điện khi có sự cố xảy ra. Bộ phận cắt thường bao gồm cọc cắt, cơ cấu cắt và cò súng.
• Phần bảo vệ: Là bộ phận dùng để bảo vệ hệ thống điện khỏi các sự cố như quá tải, ngắn mạch, dòng điện rò rỉ,… Bộ phận bảo vệ thường bao gồm các cảm biến, máy tính và bộ vi xử lý.
• Các bộ phận khác: Bao gồm các bộ phận như đồng hồ đo dòng điện, đèn báo, nút ấn… giúp người dùng quan sát và điều khiển hoạt động của cầu dao.

Máy cắt không khí ACB được sử dụng rộng rãi trong các hệ thống điện công nghiệp, nhà máy, tòa nhà thương mại. Các thành phần, cấu tạo của cầu dao sẽ khác nhau tùy theo mục đích sử dụng và yêu cầu kỹ thuật của hệ thống điện cụ thể.

Nguyên tắc hoạt động

Máy cắt không khí (ACB) là thiết bị bảo vệ điện dùng để ngắt mạch điện khi có sự cố xảy ra trong hệ thống điện. Nguyên lý hoạt động của máy cắt khí ACB dựa trên hiện tượng điện động của dòng điện.

Nguyên lý hoạt động của máy cắt khí ACB

Khi dòng điện chạy qua các cực của cầu dao, nó sẽ tạo ra một từ trường. Trong từ trường này, các cực cắt trong máy cắt tương tác với nhau tạo ra lực cắt điện. Nếu xảy ra lỗi trong hệ thống điện như quá tải, ngắn mạch hoặc dòng điện rò rỉ, việc cắt điện này sẽ làm gián đoạn mạch điện để ngăn ngừa các lỗi tiếp theo xảy ra và bảo vệ hệ thống điện.

Máy cắt không khí ACB được thiết kế hoạt động ở tần số 50 hoặc 60 Hz và được điều khiển bằng bộ vi xử lý để đảm bảo hoạt động chính xác và ổn định. Máy cắt không khí ACB còn có thể kết nối với các thiết bị bảo vệ khác như bảng điều khiển, máy tính, cảm biến để theo dõi, điều khiển hoạt động của nó.

Nhìn chung, nguyên lý hoạt động của máy cắt không khí ACB dựa trên hiện tượng điện động lực tạo ra lực cắt điện làm ngắt mạch khi hệ thống điện xảy ra sự cố.

Phân loại máy cắt khí ACB

Máy cắt không khí ACB (Air Circuit Breaker) được phân loại theo nhiều tiêu chí khác nhau như dòng điện, tần số, loại bảo vệ, thiết kế cơ học, chức năng,…

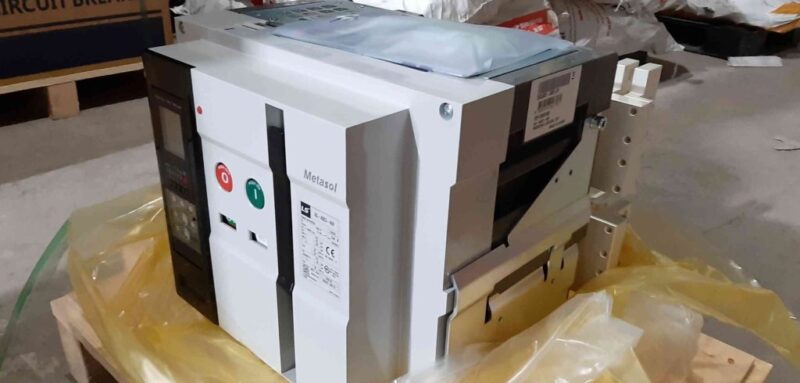

Phân loại máy cắt khí ACB

Phân loại theo dòng điện

• ACB hạ thế: dùng cho hệ thống điện có điện áp dưới 1000V.
• ACB cao áp: dùng cho hệ thống điện có điện áp trên 1000V.

• Sắp xếp theo tần suất

• Tần số công nghiệp ACB: hoạt động ở tần số 50Hz hoặc 60Hz.
• ACB tần số cao: hoạt động với tần số từ 400Hz đến 1000Hz.

Phân loại theo loại bảo vệ

• Bảo vệ quá tải ACB (bảo vệ quá tải ACB).
• Bảo vệ ngắn mạch ACB.
• Bảo vệ quá tải và ngắn mạch ACB.
• Bảo vệ rò rỉ đất ACB.

Phân loại theo thiết kế cơ khí

• ACB phun khí: sử dụng khí nén để tạo ra lực cắt điện.
• ACB tự động: sử dụng cảm biến và máy tính để tự động bảo vệ hệ thống điện.
• ACB rút ra: cho phép tháo ACB ra khỏi khung để dễ dàng thay thế hoặc bảo trì.

Phân loại theo chức năng

• Main ACB: dùng để bảo vệ toàn bộ hệ thống điện.
• ACB phụ (ACB nhánh): dùng để bảo vệ các mạch con trong hệ thống điện.
• ACB công nghiệp: được sử dụng trong ứng dụng công nghiệp, nhà máy.
• Khu dân cư ACB: được sử dụng trong các tòa nhà thương mại hoặc dân cư.

Tùy theo mục đích sử dụng và yêu cầu kỹ thuật của hệ thống điện mà người dùng có thể lựa chọn loại ACB phù hợp.

Ưu nhược điểm của máy cắt khí ACB

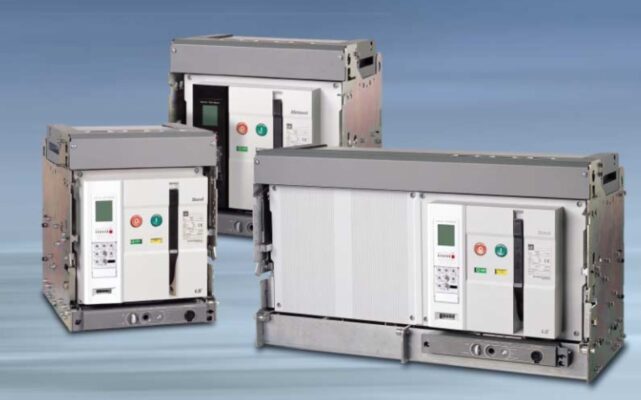

Ưu nhược điểm của máy cắt khí ACB

Ưu điểm của máy cắt khí ACB

• Khả năng cắt điện tốt: ACB có khả năng cắt điện cao, giúp bảo vệ hệ thống điện khỏi những sự cố nguy hiểm.
• Dễ dàng sử dụng và bảo trì: ACB được thiết kế thuận tiện cho việc sử dụng và bảo trì nên người dùng có thể dễ dàng kiểm tra và thay thế linh kiện khi cần thiết.
• Độ tin cậy cao: ACB có khả năng hoạt động ổn định, tin cậy trong nhiều điều kiện khác nhau.
• Chống ẩm tốt: ACB được thiết kế chống ẩm, chống bụi, giúp đảm bảo hoạt động bền vững trong môi trường khắc nghiệt.
• Tính linh hoạt cao: ACB có thể được sử dụng trong nhiều ứng dụng khác nhau và có thể tùy chỉnh để phù hợp với yêu cầu cụ thể của hệ thống điện.

Nhược điểm của máy cắt khí ACB

• Chi phí đầu tư ban đầu cao: ACB thường có giá thành cao hơn các thiết bị ngắt mạch khác như MCB hay MCCB.
• Kích thước lớn: ACB thường có kích thước lớn hơn các thiết bị ngắt mạch khác nên đòi hỏi không gian lắp đặt lớn.
• Tốc độ cắt chậm hơn MCCB: Mặc dù ACB có công suất cắt cao hơn MCCB nhưng tốc độ cắt của nó thường chậm hơn nên không phù hợp với những ứng dụng yêu cầu tốc độ cắt nhanh.
• Sử dụng không hiệu quả đối với dòng điện thấp: ACB không phù hợp với các ứng dụng có dòng điện thấp nên cần sử dụng các thiết bị ngắt mạch khác như MCB.

Ứng dụng của máy cắt khí ACB

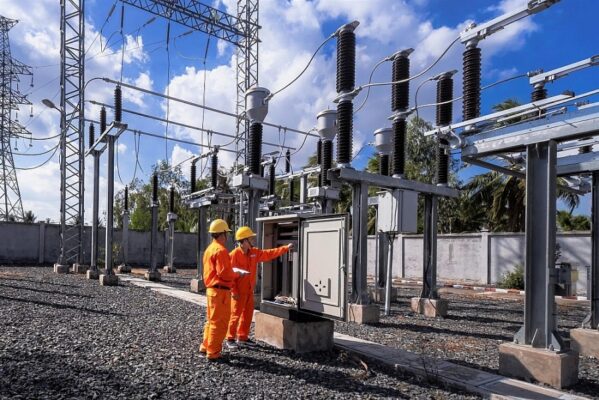

Ứng dụng của máy cắt khí ACB

Máy cắt không khí ACB có nhiều ứng dụng trong hệ thống điện công nghiệp và dân dụng. Dưới đây là một số ứng dụng phổ biến của máy cắt khí ACB:

• Bảo vệ hệ thống điện: ACB được dùng để bảo vệ hệ thống điện khỏi các sự cố nguy hiểm như quá tải, đoản mạch, sụt áp, tăng áp,…
• Hệ thống phân phối điện: ACB được sử dụng trong hệ thống phân phối điện để cắt điện cho các thiết bị điện khi cần thiết.
• Hệ thống phát điện: ACB được sử dụng trong các hệ thống phát điện như máy phát điện nhằm cắt nguồn điện đến các thiết bị điện khi có sự cố xảy ra.
• Hệ thống điều khiển, tự động hóa: ACB được sử dụng trong các hệ thống điều khiển, tự động hóa nhằm bảo vệ các thiết bị điện, giảm thiểu rủi ro nguy hiểm.
• Hệ thống máy biến áp: ACB được sử dụng trong hệ thống máy biến áp để bảo vệ máy biến áp khỏi những sự cố nguy hiểm.
• Ứng dụng đặc biệt: ACB còn được sử dụng trong nhiều ứng dụng đặc biệt như hệ thống chiếu sáng, hệ thống năng lượng mặt trời, hệ thống điều khiển tàu thuyền, v.v.
