Máy biến áp hay còn gọi là máy biến áp ứng dụng công nghệ và tiến bộ trong lĩnh vực thiết kế, chế tạo. Transformer cho phép chế tạo những loại máy có điện áp siêu cao và công suất cực lớn nhưng cấu tạo và nguyên lý hoạt động của Transformer dường như không hề thay đổi. Hãy cùng phân tích nội dung dưới đây:

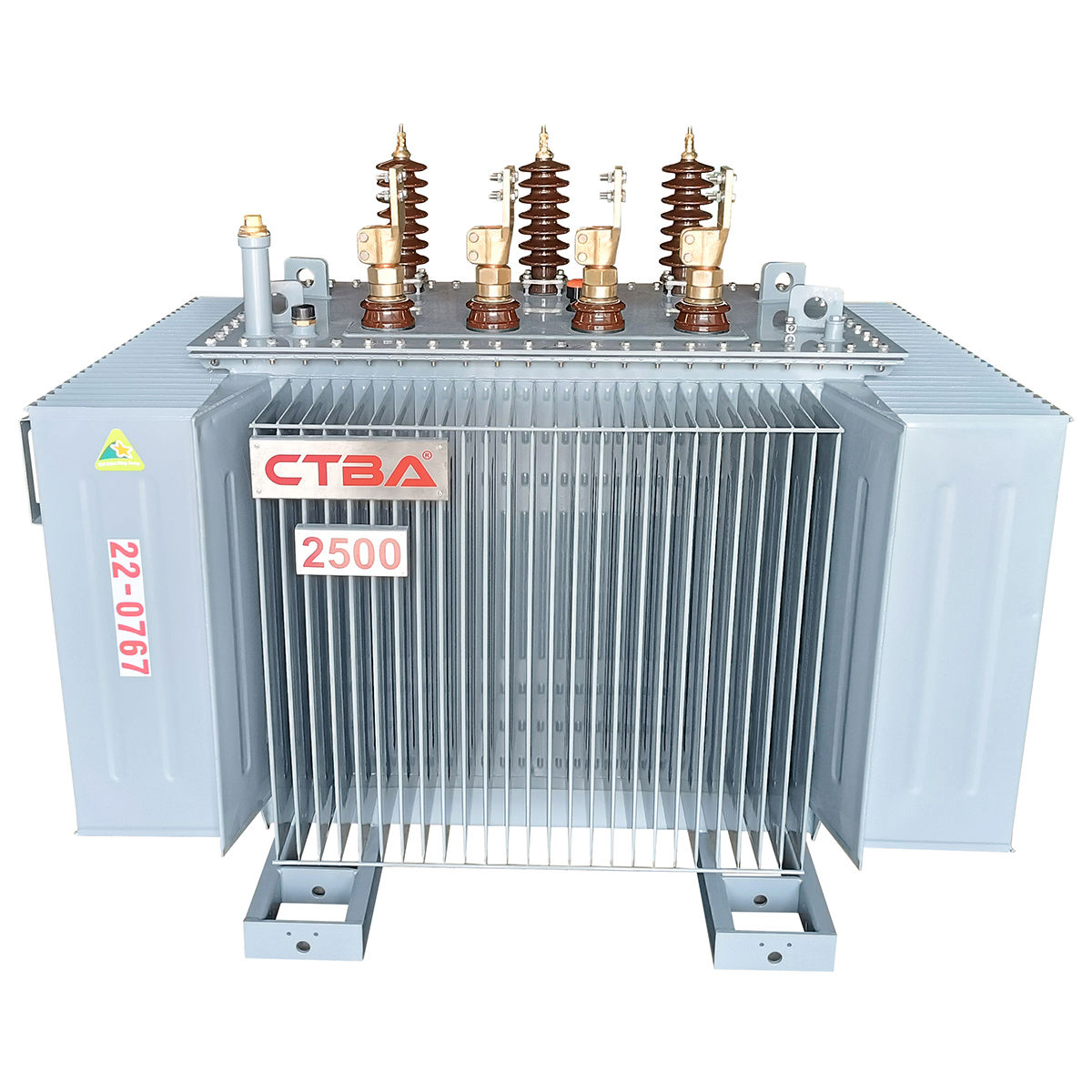

máy biến áp CTBA

1. Máy biến áp là gì?

Máy biến áp hay máy biến áp là một thiết bị điện từ tĩnh, hoạt động theo nguyên lý cảm ứng điện từ, dùng để thay đổi hệ thống điện áp, có tần số không đổi. Trong máy biến áp, sự thay đổi điện áp chỉ có thể xảy ra khi dòng điện xoay chiều hoặc dòng điện dạng xung. Máy biến áp được sử dụng trong hệ thống truyền tải và phân phối điện. Ngoài ra, máy biến áp còn được sử dụng cho một số yêu cầu khác như nối các mạch chỉnh lưu, làm nguồn điện cho lò điện, máy hàn, máy kiểm tra,… Máy biến áp có từ hai cuộn dây trở lên đặt với nhau trên một mạch từ. Các cuộn dây có thể được nối điện với nhau hoặc không. Khi chúng được kết nối điện với nhau, chúng ta gọi nó là Máy biến áp tự ngẫu.

Máy biến áp hoạt động theo hai hiện tượng vật lý: – Dòng điện chạy qua dây dẫn tạo ra từ trường. – Từ thông thay đổi trong cuộn dây tạo ra điện áp cảm ứng (hiện tượng cảm ứng điện từ). Cuộn N1 và cuộn N2 được quấn trên một lõi thép kín. Đặt một điện áp xoay chiều U1 vào cuộn dây N1, trên cuộn dây này sẽ xuất hiện dòng điện I1 chạy trong dây, đồng thời xuất hiện một từ thông trong dây cho cả hai cuộn dây N1 và N2. Cuộn N2 nối vào tải thì trên cuộn N2 sẽ có dòng điện I2 có điện áp U2. Như vậy, năng lượng của dòng điện xoay chiều đã được truyền từ cuộn dây 1 sang cuộn dây 2.

Nguyên lý máy biến áp

3. Cấu tạo máy biến áp:

Cấu tạo chung của mỗi Máy biến áp bao gồm 3 bộ phận chính: Lõi thép, dây quấn và vỏ máy.

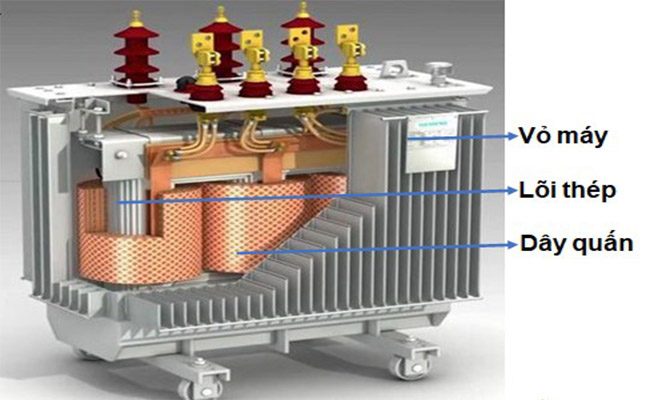

Cấu tạo máy biến áp

3.1. Lõi thép (Mạch từ của máy biến áp):

Lõi thép dùng để dẫn từ thông được làm từ vật liệu dẫn từ tốt. Được làm từ thép tấm kỹ thuật điện thành mạch kín, các tấm thép mỏng bên ngoài được sơn lớp cách điện có độ dày 0,3 – 0,5mm. Lõi thép gồm 2 phần: Trụ và Chốt. Trụ là bộ phận để đặt dây quấn và Cồng chiêng là bộ phận nối các trụ tạo thành một mạch từ kín.

3.2. Cuộn dây máy biến áp:

Nhiệm vụ của cuộn dây là nhận năng lượng vào và truyền năng lượng ra. Dây quấn thường được làm bằng dây đồng hoặc nhôm, có tiết diện hình tròn hoặc hình chữ nhật, bên ngoài có lớp phủ cách điện. Dây quấn gồm nhiều vòng dây và được luồn vào trong một ống trụ bằng thép. Có lớp cách điện giữa các vòng dây, giữa dây quấn và giữa dây quấn và lõi ép. Máy biến áp thường có từ hai cuộn dây trở lên. và số vòng dây của cuộn dây khác nhau tùy thuộc vào nhiệm vụ của Máy biến áp. Có 2 loại dây quấn: dây quấn sơ cấp và dây quấn thứ cấp. Cuộn dây nhận năng lượng từ lưới gọi là cuộn sơ cấp. Cuộn dây cung cấp năng lượng cho tải gọi là cuộn thứ cấp. Số vòng dây cuộn sơ cấp và thứ cấp khác nhau. Nếu số vòng cuộn sơ cấp lớn hơn số vòng cuộn thứ cấp thì gọi là máy biến áp hạ áp (máy biến áp hạ áp), ngược lại nếu số vòng cuộn sơ cấp nhỏ hơn số vòng cuộn thứ cấp thì đó là máy biến áp tăng áp.

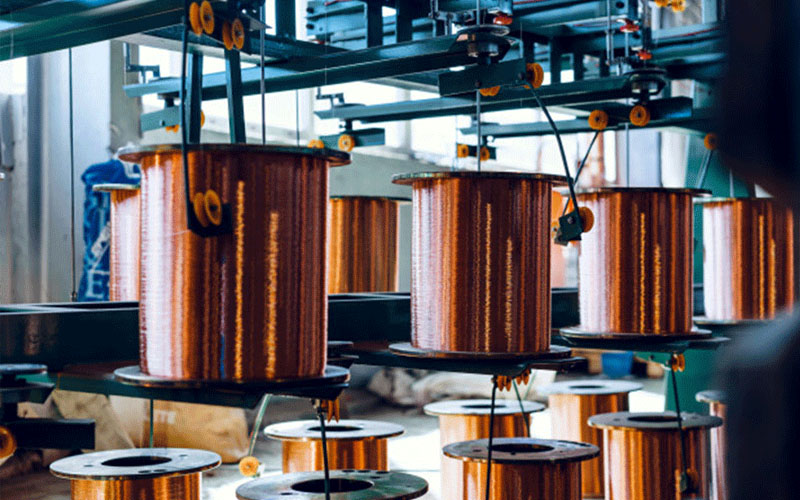

Cuộn dây máy biến áp

Ngoài ra, người ta còn có thể phân biệt cuộn dây máy biến áp thành cuộn dây cao áp và cuộn dây hạ thế. Cuộn dây điện áp cao được gọi là cuộn dây điện áp cao. Cuộn dây có điện áp thấp hơn gọi là cuộn dây điện áp thấp. Về cấu tạo, cuộn dây được chia làm 2 loại: cuộn dây đồng tâm và cuộn dây xoay chiều. Cuộn dây đồng tâm: có tiết diện là các vòng tròn đồng tâm. Các loại cuộn dây đồng tâm chủ yếu bao gồm: Cuộn dây hình trụ, dùng cho cả cuộn dây hạ thế và cuộn dây cao áp. Cuộn dây xoắn ốc, dùng cho cuộn dây hạ thế có nhiều sợi ngắn. Cuộn dây xoắn ốc liên tục, dùng cho cuộn dây điện áp cao, có tiết diện dây dẫn hình chữ nhật. Cuộn dây xoay chiều: Bánh xe dây điện cao thế và hạ thế luân phiên nhau dọc theo trụ thép.

3.3. Trường hợp máy biến áp:

Tùy thuộc vào loại Máy biến áp mà vỏ Máy biến áp được làm bằng các vật liệu khác nhau. Chúng thường được làm từ nhựa, gỗ, thép, gang hoặc tôn mỏng, dùng để bảo vệ các bộ phận của Máy biến áp bên trong nó, bao gồm cả nắp và thùng chứa.

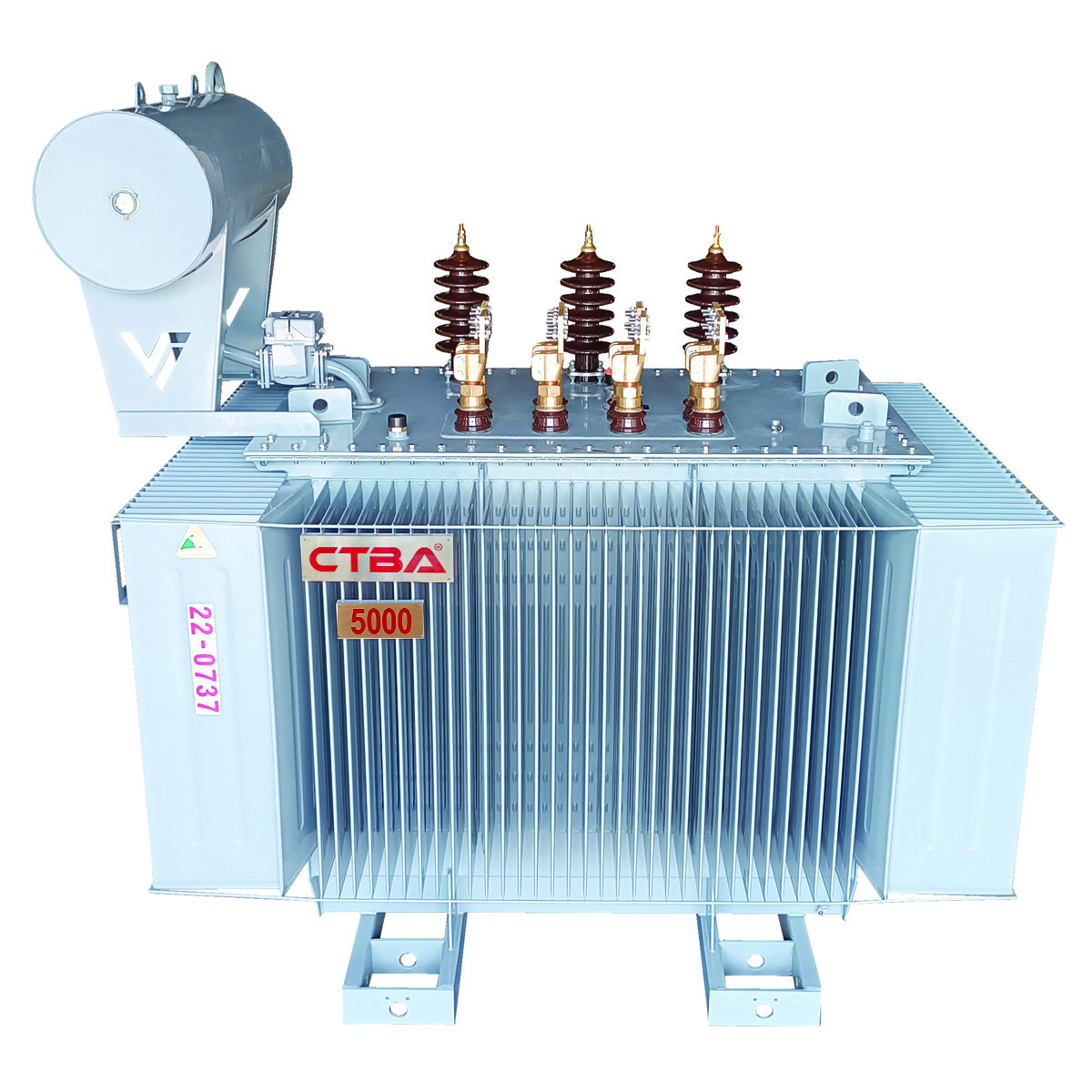

Máy biến áp 3 pha vỏ thép CTBA

Nắp bình dùng để che bình và trên đó có các bộ phận quan trọng như: Sứ (cách điện) của cuộn dây cao thế và cuộn dây hạ thế. Thùng giãn nở dầu (thùng dầu phụ) có ống thủy tinh để xem mức dầu. Ống bảo hiểm: làm bằng thép, hình trụ nghiêng, một đầu nối với bình, đầu còn lại đậy bằng đĩa thủy tinh. Nếu áp suất trong bình tăng đột ngột, đĩa thủy tinh sẽ vỡ, dầu sẽ thoát ra ngoài nên Máy biến áp không bị hư hỏng. Lỗ nhỏ cho nhiệt kế.

Rơle hơi nước được sử dụng để bảo vệ Máy.

Bộ chấp hành máy cắt kết nối các cực điều chỉnh điện áp của cuộn dây điện áp cao.

3.4. Thiết bị biến áp khác:

Để hoàn thiện cấu tạo của máy biến áp chúng ta không thể bỏ qua một số thiết bị quan trọng khác như sau:

• Dầu máy biến áp ba pha.
• Máy biến áp 3 pha sứ.
• Đế máy biến áp.
• Đồng hồ đo áp suất.
• Rơle máy biến áp
• Bảng tên nhà sản xuất và thông số máy…

4. Công dụng của máy biến áp:

Máy biến áp có thể dùng để tăng điện áp từ máy phát lên đường dây truyền tải trên khoảng cách xa, đồng thời giảm điện áp ở cuối đường dây để cung cấp nguồn điện áp phù hợp cho phụ tải. Ngoài ra, chúng còn được sử dụng trong lò nung, hàn điện, đo lường hay làm nguồn năng lượng cho các thiết bị điện, điện tử.

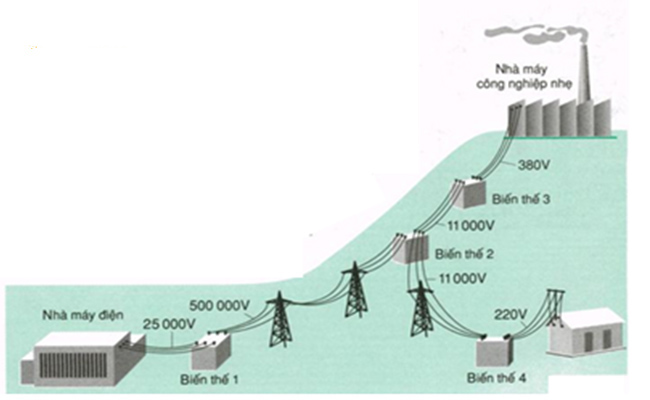

Công dụng của máy biến thế điện

5. Các loại máy biến áp:

• Có nhiều loại máy biến áp. Một số phương pháp phân loại:
• Phân loại theo cấu tạo: Máy biến áp 1 pha và máy biến áp 3 pha
• Phân loại theo chức năng: Máy biến áp tăng áp và máy biến áp giảm áp
• Phân loại theo mục đích sử dụng: Máy biến áp thí nghiệm, Máy biến áp đo lường, Máy biến áp tự ngẫu,…
• Phân loại theo thông số kỹ thuật
• Phân loại theo phương pháp cách điện: Máy biến áp khô và Máy biến áp dầu

6. Báo giá máy biến áp:

Máy biến áp là sản phẩm chủ lực của Công ty Sản xuất Máy biến áp CTBA. Công ty chúng tôi tự hào là nhà sản xuất, cung cấp Máy biến áp chất lượng uy tín hàng đầu tại Việt Nam với hơn 20 năm kinh nghiệm trong lĩnh vực nghiên cứu và sản xuất Máy biến áp, cùng với đội ngũ cán bộ công nhân viên có trình độ chuyên môn cao, máy móc thiết bị công nghệ hiện đại, sản phẩm, dịch vụ của công ty từ lâu đã được thị trường đánh giá cao. Quy mô nhà máy với nhà xưởng rộng khoảng 10.000m2, CTBA cung cấp đầy đủ các sản phẩm từ máy biến áp 1 pha, máy biến áp dầu 3 pha kín, máy biến áp hở, máy biến áp khô,… Tính đến nay, số lượng máy biến áp mà CTBA xuất khẩu ra thị trường đã lên tới hơn 50.000 chiếc. Ngoài ra, còn có các dòng sản phẩm khác như tủ điện trung thế, hạ thế, trạm điện tích hợp ki-ốt, trạm điện tích hợp một cực, ổn áp, các loại cuộn kháng AC, DC, Recloser, tủ RMU… Khách hàng đến với CTBA sẽ luôn nhận được sản phẩm chất lượng cao, giá cả hợp lý, thời gian giao hàng nhanh nhất và dịch vụ bảo hành tốt nhất.
