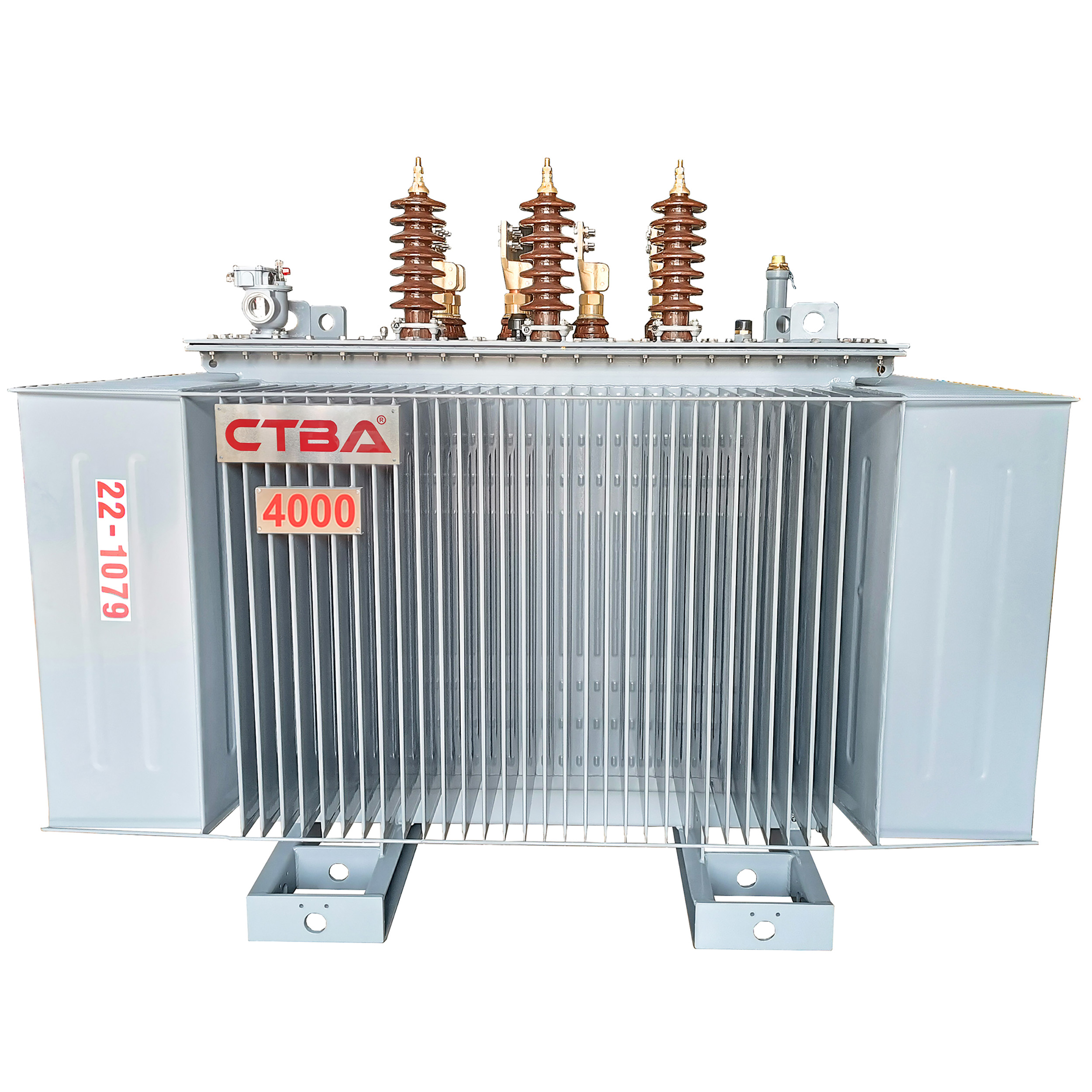

Máy biến áp 3 pha loại kín 4000kVA

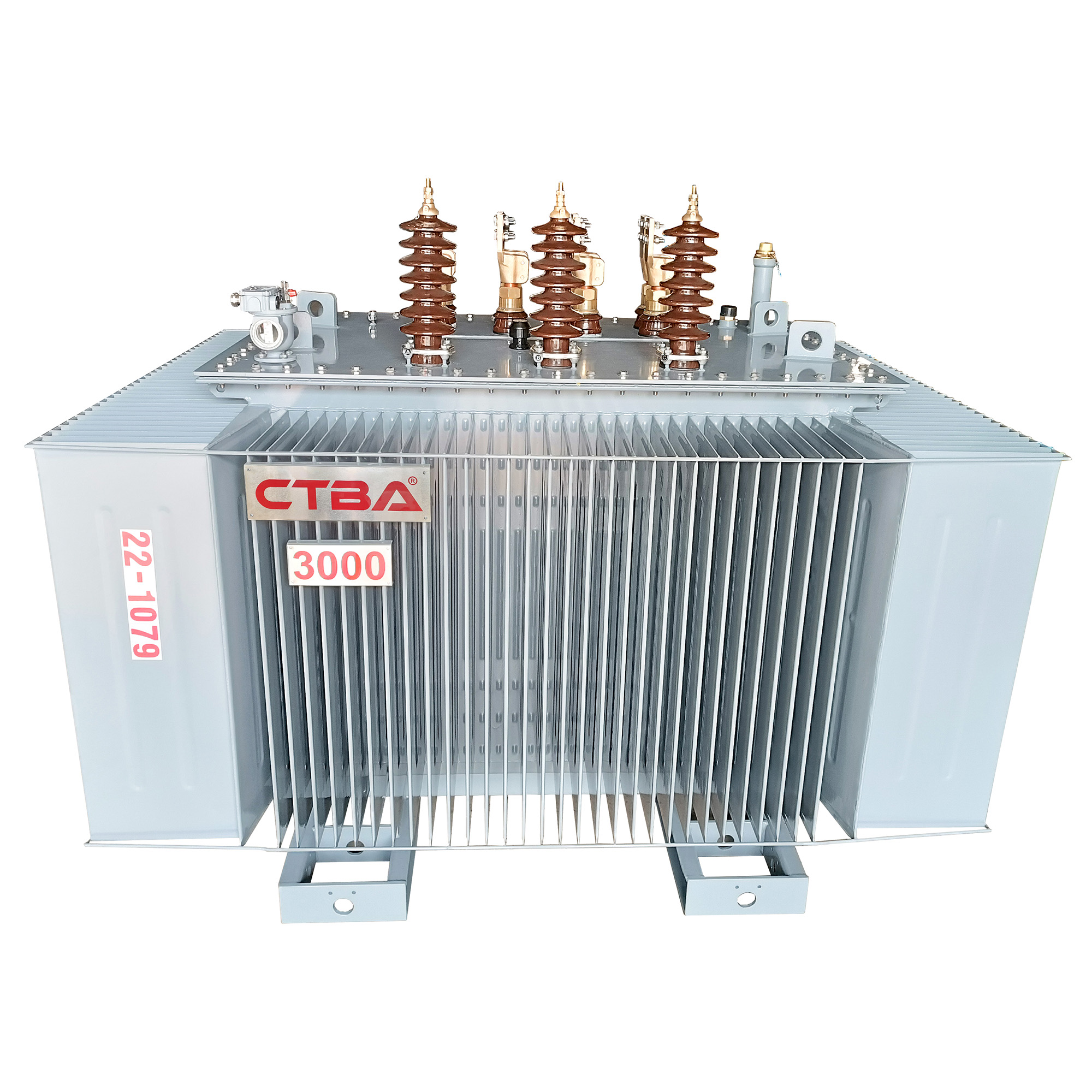

1. Máy biến áp 3 pha loại kín là gì?

Máy biến áp là một thiết bị điện làm thay đổi điện áp của dòng điện xoay chiều từ cấp này sang cấp khác. Máy biến áp 3 pha loại kín là máy biến áp không có thùng dầu phụ. Đây là máy biến áp 3 pha có khả năng làm mát bằng cách tự giãn nở. Khi nhiệt độ trong VH bắt đầu tăng, các cánh này có thể tự giãn nở. Các cánh quạt sau đó có thể được làm mát bằng không khí được thổi trực tiếp qua.

2. Cấu tạo của máy biến áp 3 pha loại kín

Cấu tạo của máy biến áp 3 pha loại kín bao gồm lõi, dây dẫn, vỏ, thùng dầu phụ, sứ máy biến áp và một số phụ kiện khác.

2.1. Lõi thép máy biến áp

Lõi thép bao gồm Trụ và Trụ. Trụ là phần đặt dây quấn. Cây cầu là sự kết nối giữa các trụ tạo thành một mạch từ khép kín. Lõi thép của máy được làm từ nhiều tấm thép kỹ thuật điện silicon mỏng ghép lại với nhau.

Xem thêm Cáp chậm cháy là gì? Định nghĩa và công dụng

2.2. huyện quanh co

Máy biến áp 3 pha loại kín gồm 6 quận quấn quanh 3 pha. Mỗi giai đoạn bao gồm khu vực dây điện cao thế và khu vực dây điện hạ thế.

2.3. Vỏ máy

Vỏ của máy biến áp 3 pha loại hở Vintec được làm từ thép không gỉ, dùng để bảo vệ các bộ phận bên trong của máy. Ngoài ra, vỏ máy biến áp còn có một cánh tản nhiệt giúp làm nóng máy biến áp trong quá trình vận hành.

2.4. Máy biến áp sứ

Sứ cách điện biến áp là sứ cách điện gốm chuyên dụng trong máy biến áp dùng để cố định các điểm đấu nối giữa máy biến áp và hệ thống truyền tải điện cũng như điểm đấu nối hạ áp với phụ tải.

Gốm biến thế có gốm cao áp và gốm hạ thế như hình dưới đây:

2.5 Rơle hơi nước

Rơle hơi chỉ được sử dụng ở các máy biến áp có công suất lớn (3000 kva trở lên) nhằm giúp bảo vệ máy biến áp khỏi cháy nổ.

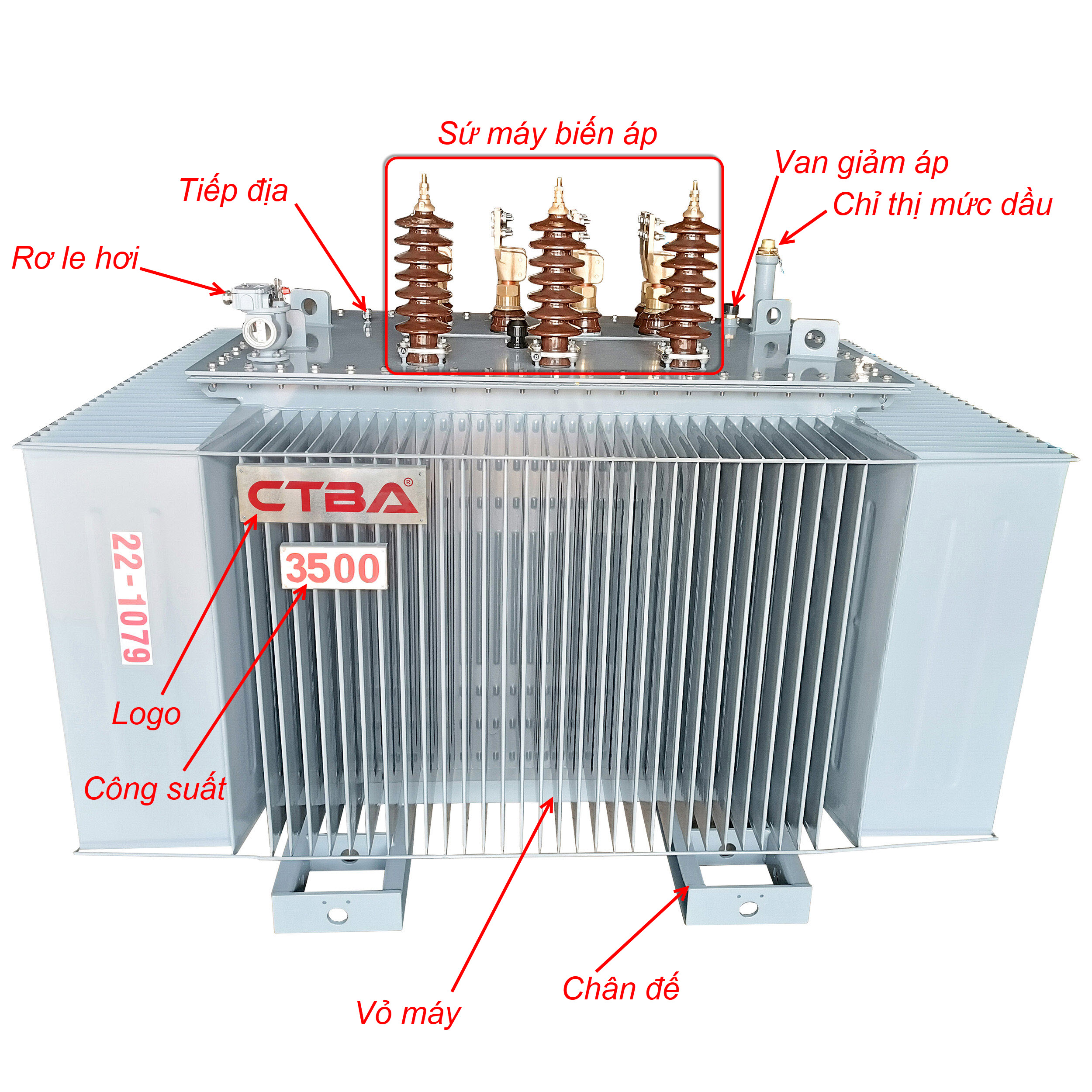

2.6. Một số phụ kiện khác

Đế máy biến áp: dùng để giữ cho máy biến áp được cân bằng và ổn định.

Nhãn máy: dùng để nghi ngờ một số thông số mã của từng máy.

Logo CTBA

Biển hiệu hiển thị công suất từng máy.

Phích cắm nhiệt kế dùng để đo nhiệt độ của máy trong quá trình hoạt động.

Van giảm áp: Dùng để bảo vệ quá áp cho máy biến áp 3 pha kín.

Xem thêm Điện áp, dòng điện là gì?

3. Thông số kỹ thuật của máy biến áp loại kín

Máy biến áp 3 pha loại kín bao gồm công suất, công suất không tải, công suất Pk, điện áp Uk…

KHÔNG	CÔNG SUẤT(kVA)	THÔNG SỐ KỸ THUẬT
KHÔNG	CÔNG SUẤT(kVA)	Po ( w )( ≤ )	Pk ( w )( ≤ )	Vương quốc Anh ( % ) ( ≥ )
1	50	120	715	4.0
2	75	165	985
3	100	205	1.250
4	160	280	1.940
5	180	295	2.090
6	250	340	2.600
7	320	385	3.170
8	400	433	3,820
9	560	580	4.810
10	630	780	5.570
11	750	845	6.540	5.0
12	1000	980	8.550
13	1250	1.115	10.690
14	1600	1.305	13.680	6.0
15	2000	1.500	17.100
16	2500	1.850	21.000

4. Một số máy biến áp loại kín phổ biến:

MÁY BIẾN ÁP 560KVA

MÁY BIẾN ÁP 1000KVA

MÁY BIẾN ÁP 1500KVA

MÁY BIẾN ÁP 2000KVA

MÁY BIẾN ÁP 3500KVA

MÁY BIẾN ÁP 4500KVA
