Ký hiệu VCC, VDD là gì? Phân biệt VCC và VDD

Chu Văn An

VCC và VDD là hai ký hiệu quen thuộc trong các mạch điện tử. Hãy cùng tìm hiểu ý nghĩa của 2 ký hiệu này cũng như cách phân biệt VCC – VDD với bài viết của KTH ELECTRIC nhé.

Ký hiệu VCC là gì?

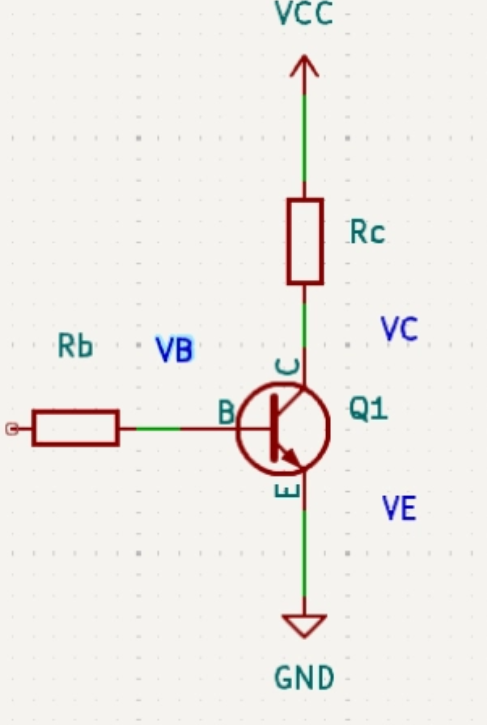

Trong điện tử, dạng VCC đầy đủ thường được các nhà thiết kế sử dụng trong các mạch cổ điển có bóng bán dẫn tiếp giáp lưỡng cực (BJT). Ở đây VCC là nguồn cấp cho mạch.

Ký hiệu CC kép được sử dụng để phân biệt giữa VCC (nguồn điện cấp cho cực thu của bóng bán dẫn) và VC (điện áp tới chân cực thu).

Ngoài ra, VCC còn được gắn vào chân nguồn của một số IC, đặc biệt là IC cổ điển. Những con chip này sử dụng công nghệ sản xuất BJT cũ.

Hiện nay, VCC được sử dụng làm điện áp cung cấp dương cho các mạch sử dụng bóng bán dẫn tiếp giáp lưỡng cực (BJT). Bộ thu của BJT loại NPN thường được kết nối trực tiếp với VCC hoặc thông qua điện trở hoặc các phương tiện khác.

Mạch sử dụng nhiều điện áp nguồn dương thường được biểu thị bằng các nhãn điện áp nguồn khác nhau, chẳng hạn như VCC1, VCC2…

VCC cũng được sử dụng làm điện áp cung cấp dương cho các bộ khuếch đại thuật toán, có mạch bên trong chủ yếu bao gồm các bóng bán dẫn tiếp giáp lưỡng cực và cho logic bóng bán dẫn-bóng bán dẫn (TTL).

Về ký hiệu V+/V- trong mạch, ký hiệu này cũng thể hiện điện áp của nguồn điện. Do đó, V+ có thể được sử dụng thay thế cho VCC khi đề cập đến điện áp cung cấp dương trong các mạch sử dụng Transitor lưỡng cực (BJT).

Ký hiệu VDD là gì?

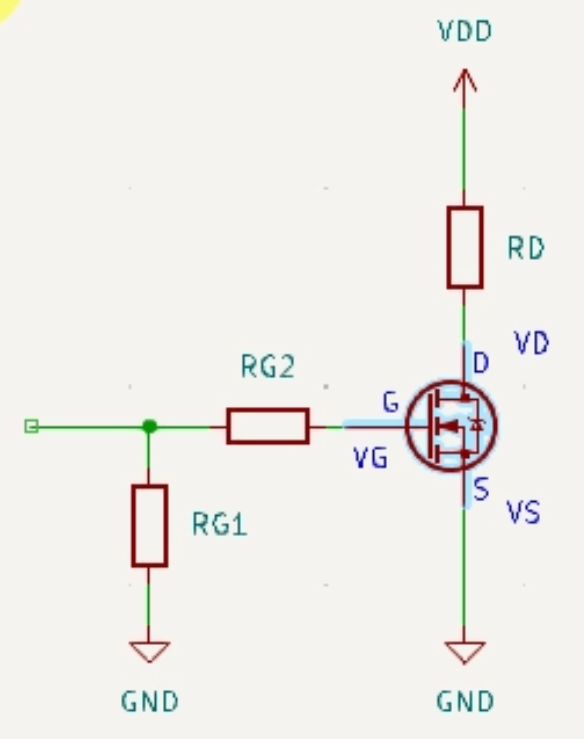

Không giống như VCC, VDD được sử dụng làm điện áp cung cấp dương cho các mạch sử dụng bóng bán dẫn hiệu ứng trường (FET). Chữ D trong VDD tượng trưng cho cống. Ký hiệu DD kép được sử dụng trong VDD để phân biệt với điện áp thoát (VD).

Đầu cực thoát của Nch FET thường được kết nối trực tiếp với VDD hoặc thông qua điện trở hoặc các phương tiện khác.

Trong các mạch có nhiều điện áp nguồn dương, thường được biểu thị bằng các nhãn khác nhau, chẳng hạn như VDD1, VDD2…

VDD cũng đóng vai trò là điện áp cung cấp dương cho các bộ khuếch đại thuật toán (có mạch bên trong chủ yếu bao gồm các bóng bán dẫn hiệu ứng trường) và chất bán dẫn oxit kim loại bổ sung (CMOS).

Tương tự như trường hợp của VCC, V+ có thể được sử dụng thay thế cho VDD khi đề cập đến điện áp nguồn dương trong các mạch sử dụng bóng bán dẫn hiệu ứng trường (FET).

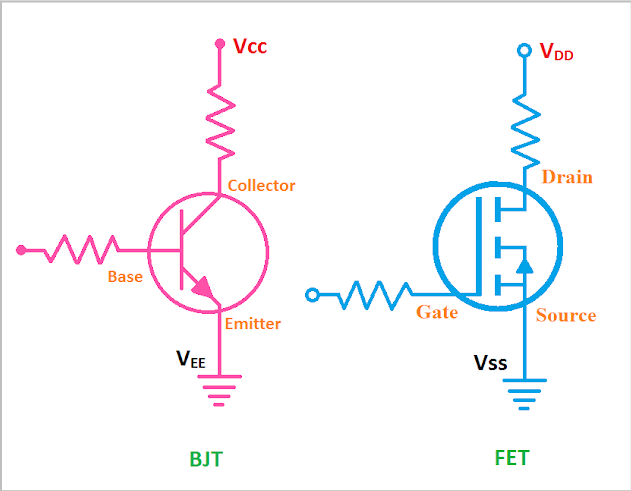

Phân biệt VCC và VDD

trong vi điều khiển

VCC là chân cấp nguồn phổ biến nhất và thường được sử dụng để cung cấp điện áp chuyển tiếp cần thiết trong các mạch kỹ thuật số. Điện áp của VCC thường là 3,3V hoặc 5V, nhưng cũng có những bộ vi điều khiển có các mức điện áp khác.

VDD là một loại điện áp cung cấp đặc biệt dùng để chỉ điện áp cung cấp được sử dụng trong mạch CMOS. Trong mạch CMOS, bóng bán dẫn được sử dụng là MOSFET, đòi hỏi hai loại điện áp để hoạt động: điện áp dương và điện áp âm. VDD đề cập đến điện áp dương cần thiết cho hoạt động của MOSFET. Giá trị của nó thường thấp hơn VCC và dao động từ 1,8V đến 3,3V.

Thực ra

Sự khác biệt giữa VCC và VDD chủ yếu nằm ở loại mạch và cấp điện áp. VCC phù hợp với các mạch kỹ thuật số thông thường, trong khi VDD chủ yếu phù hợp với các mạch CMOS.

Trong các mạch kỹ thuật số, thường chỉ cần điện áp chuyển tiếp nên VCC thường được sử dụng để cung cấp điện áp chuyển tiếp.

Ứng dụng VCC và VDD trong MCU

Ứng dụng của VCC và VDD trong mạch số về cơ bản là giống nhau. Cả hai loại đều được sử dụng để cung cấp điện áp cung cấp cần thiết cho hoạt động của vi điều khiển. Ngoài ra, các chân khác của vi điều khiển cũng cần được kết nối với VCC và VDD để đảm bảo hoạt động bình thường.

VCC và VDD thường phải được kết nối với tụ gốm để tránh mất ổn định mạch. Các tụ điện này giúp lọc nhiễu tần số cao từ nguồn điện, từ đó cải thiện độ ổn định và độ tin cậy của mạch điện. Lưu ý rằng các tụ điện này cần phải được lựa chọn có giá trị điện dung, điện dung phù hợp để đảm bảo lọc được nhiễu cần thiết.

Trong một số bộ vi điều khiển, VCC và VDD được sử dụng cho các chức năng khác nhau. Ví dụ: một số bộ vi điều khiển có thể yêu cầu VCC cung cấp điện áp logic bên trong và VDD để cung cấp điện áp mạch tương tự. Do đó, khi sử dụng vi điều khiển, bạn cần tham khảo bảng dữ liệu tương ứng để xác định cụ thể điện áp và yêu cầu sử dụng của VCC và VDD.

Trong các ứng dụng thực tế, phương thức kết nối của VCC và VDD cũng cần được xác định theo thiết kế mạch cụ thể. Thông thường, VCC và VDD có thể được kết nối trực tiếp với điện áp nguồn hoặc chúng có thể được kết nối sau khi được điều chỉnh thông qua bộ điều chỉnh điện áp. Khi kết nối, hãy chú ý đến vị trí kết nối và cực tính của điện áp nguồn để tránh các sự cố do kết nối không chính xác.

VCC và VDD là hai chân cấp nguồn quan trọng trong bộ vi điều khiển và đóng vai trò then chốt trong thiết kế và ứng dụng của bộ vi điều khiển. Vì vậy, trong việc thiết kế và ứng dụng vi điều khiển cần chú ý đến dải điện áp, độ ổn định và lọc nhiễu của VCC và VDD để đảm bảo độ ổn định và độ tin cậy của thiết bị.
