Bộ điều khiển điện dung Mikro được sử dụng rộng rãi trong nhiều hệ thống điện ở nước ta. Tuy nhiên, không phải người dùng nào cũng hiểu rõ cách cài đặt thiết bị này. Đọc bài viết tiếp theo của chúng tôi để biết hướng dẫn sử dụng bộ điều khiển tụ điện Mikro tiêu chuẩn kỹ thuật.

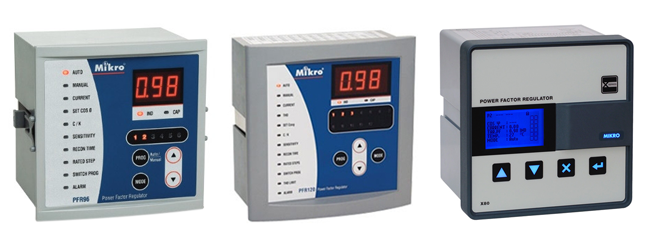

Cấu tạo và chức năng của bộ điều khiển tụ điện Mikro

Bộ điều khiển tụ điện Mikro có xuất xứ từ Malaysia, được sử dụng để tự động hóa quá trình bật, tắt mức tụ điện nhằm tăng hệ số công suất và cải thiện chất lượng điện năng. Thiết bị áp dụng cơ chế hoạt động “bốn góc phần tư” và có thể tác động chính xác ngay cả khi nguồn điện được kết nối với lưới điện. Ngoài ra, bộ điều khiển PFR của Mikro tự động thay đổi cực tính của máy biến dòng CT, từ đó xác định góc lệch pha chính xác của dòng điện và điện áp ngay cả khi kết nối sai cực.

Bộ điều khiển tụ điện Mikro có nhiều loại khác nhau, chẳng hạn như: 6, 8, 12 và 14 cho điện áp 1 pha và 3 pha.

3 chức năng chính của bộ điều khiển điện dung Mikro:

• Đo lường: Hệ số công suất, dòng điện và độ méo hài tổng (THD).
• Các thông số cài đặt và điều chỉnh: Độ nhạy, hệ số công suất, thời gian đóng lại, C/K, số cấp và giới hạn THD.
• Cảnh báo hệ thống: Ứng phó với các sự kiện như quá điện áp, thiếu điện áp, quá dòng, thiếu dòng, bù tổn thất, bù quá mức, phân cực của máy biến dòng, v.v.

Tính năng nổi bật của bộ điều khiển điện dung Mikro:

• Giao diện đơn giản, dễ sử dụng và dễ cài đặt.
• Việc sở hữu bộ xử lý chuyển mạch thông minh giúp phân phối tụ điện một cách hoàn hảo và giảm thiểu số lần chuyển mạch mà vẫn đảm bảo hệ số công suất yêu cầu.
• Tự động điều chỉnh định mức và hệ số C/K.
• Hiển thị cùng lúc nhiều thông số: dòng điện, điện áp, hệ số công suất; tổng THD hài hòa…
• Báo động có thể lập trình và các tính năng điều khiển quạt tối ưu.
• Độ nhạy cũng có thể lập trình được.
• Tuân thủ tiêu chuẩn IEC 61000-6-2.

Các thông số chính bạn cần chú ý khi sử dụng bộ điều khiển điện dung Mikro

Sau đây là những thông số quan trọng nhất khi lắp đặt bộ điều khiển tụ điện Mikro PFR.

• Hệ số công suất: Để tránh bị ngành điện phạt, hệ số công suất của bộ điều khiển tụ điện Mikro thường được đặt ở giá trị lớn hơn 0,9. Việc cài đặt hệ số công suất được thực hiện khi hệ thống ở chế độ tự động.
• Kiểm soát/Kiểm soát: C/K biểu thị thời gian trễ để tụ chuyển mạch tiến vào giới hạn chuyển mạch liên tục, được tính bằng cách chia công suất tầng tụ nhỏ nhất cho tỷ số của bộ chuyển đổi.
• Độ nhạy: Thông số này liên quan đến tốc độ chuyển mạch của tụ điện. Giá trị độ nhạy càng lớn thì tụ chuyển mạch càng chậm và ngược lại.
• Thời gian đóng lại: Thời gian an toàn giúp tụ điện anh chị em không đóng lại trước khi phóng điện hoàn toàn. Giá trị của thông số này thường lớn hơn thời gian phóng điện của mức tụ cực đại.
• Chương trình kết thúc: Cho phép bạn chọn một trong 4 chương trình bao gồm Thủ công, Quay, Tự động và Bốn góc phần tư.
• Tổng giới hạn méo hài: Tham số xác định giới hạn của tổng độ méo sóng hài trước khi bộ điều khiển đưa ra cảnh báo.

Hướng dẫn sử dụng bộ điều khiển điện dung Mikro

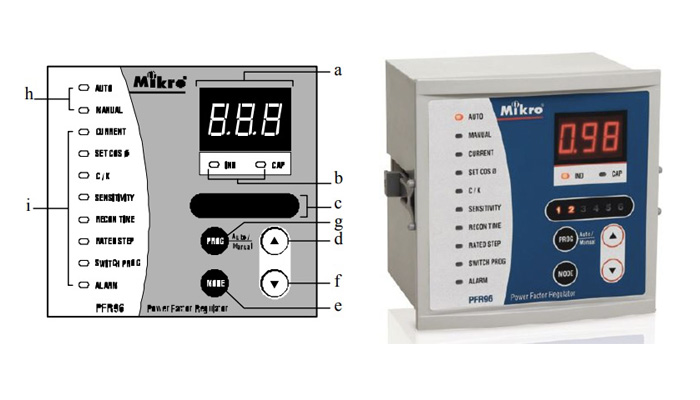

Bộ điều khiển bình ngưng Mikro có giao diện đơn giản và cách cài đặt cũng không quá phức tạp, với hệ thống phím chức năng cơ bản hiển thị trên màn hình, bao gồm:

• a: Thông số hiển thị đèn LED
• b: 2 đèn hiển thị cos chậm (IND)/cos nhanh (CAP)
• c: Đèn LED hiển thị trạng thái/thông số tụ điện ở mọi cấp độ
• d, f: Phím LÊN/XUỐNG tăng hoặc giảm giá trị
• e: Phím MODE/SCROLL để chọn chế độ
• g: Phím chương trình PROGRAM
• h: Hiển thị đèn báo chế độ bù bằng tay hoặc tự động (Auto)
• i: Chế độ hiển thị ánh sáng

Các bước cài đặt bộ điều khiển tụ điện PFR như sau:

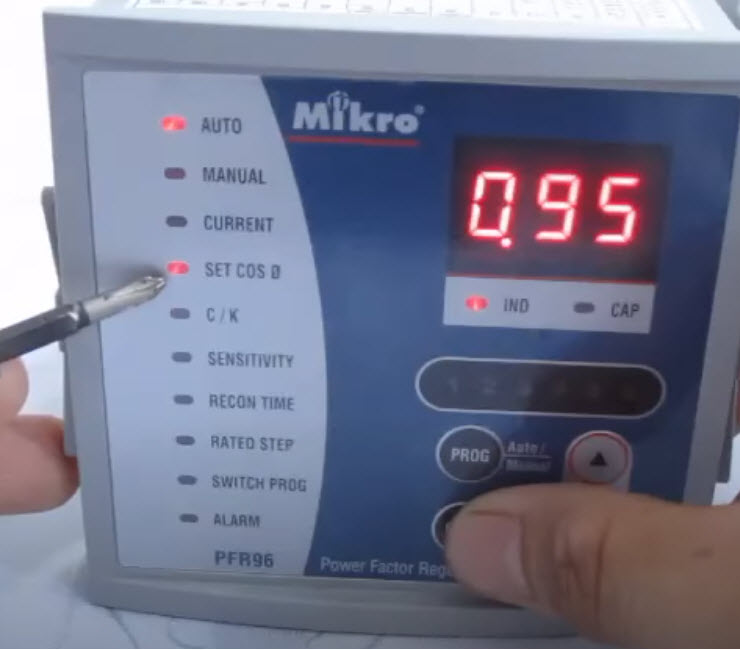

Bước 1: Thiết lập hệ số công suất (cosφ)

• Bật nguồn bộ điều khiển, nhấn phím “MODE/SCROLL” và đèn cosφ đã đặt sẽ sáng tương ứng.
• Nhấn phím “PROGRAM” và sau đó sử dụng phím “UP” hoặc “DOWN” để thay đổi hệ số công suất mong muốn. Giá trị được sử dụng phổ biến nhất là cosφ = 0,95.
• Nhấn phím “PROGRAM” lần nữa cho đến khi đèn báo ngừng nhấp nháy và các thông số mới điều chỉnh sẽ được lưu lại.

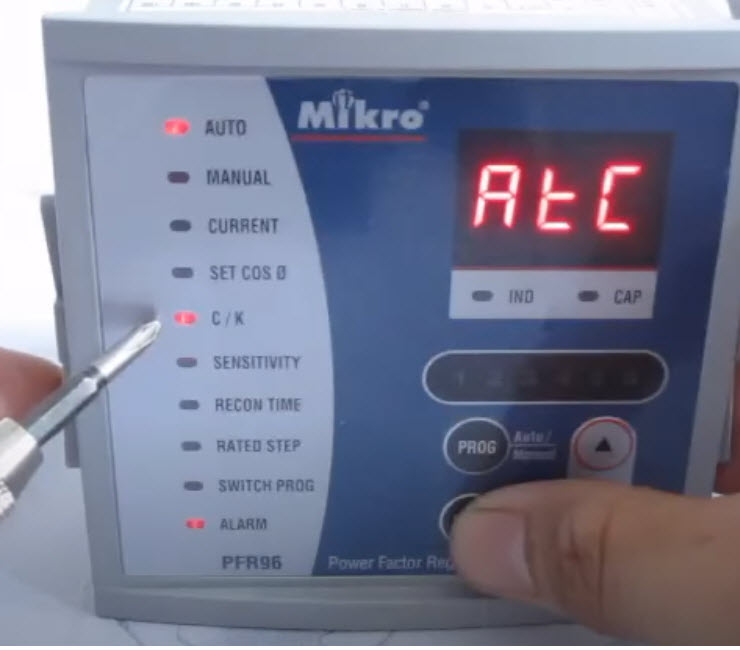

Bước 2: Thiết lập hệ số C/K

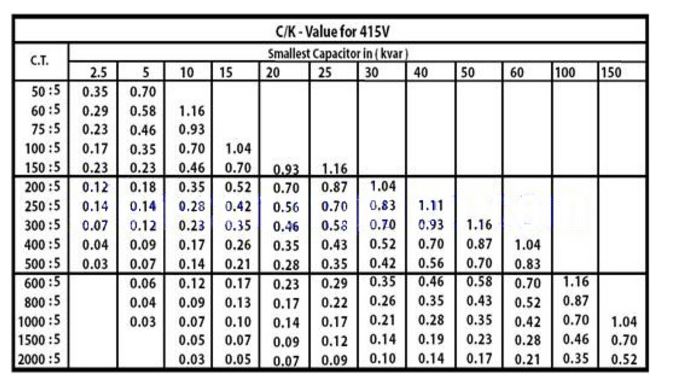

Thông số này thường được thiết lập tự động nhưng để bộ điều khiển điện dung hoạt động chính xác hơn thì bạn nên điều chỉnh bằng tay. Hầu hết tài liệu của nhà sản xuất sẽ có công thức tính hệ số C/K, hoặc bạn có thể tra cứu bảng dưới đây:

Cách đặt hệ số C/K cũng tương tự như cách đặt hệ số công suất. Các bước cơ bản như sau:

Nhấn “MODE/SCROLL” cho đến khi đèn báo “C/K” sáng => Nhấn “PROGRAM” => Chọn phím “UP” hoặc “DOWN” để điều chỉnh hệ số “C/K” => Nhấn “PROGRAM” để xác nhận giá trị đã thay đổi.

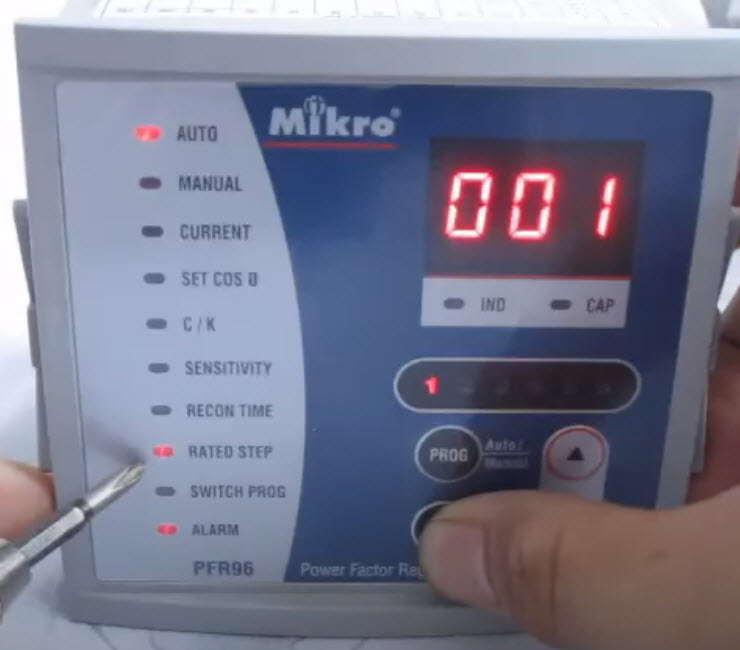

Bước 3: Lắp tụ điện

Giả sử hệ thống sử dụng bộ điều khiển Mikro 4 cấp có công suất 20kVar thì các bước cài đặt như sau:

• Nhấn phím “MODE/SCROLL” cho đến khi đèn báo “RATED STEPS” sáng lên.
• Nhấn “PROGRAM” lần nữa (lúc này đèn số 1 sẽ sáng) và dùng phím “UP” hoặc “DOWN” để điều chỉnh giá trị cho đến khi đạt 001 thì nhấn “PROGRAM” lần nữa để xác nhận.
• Nhấn phím “UP” để đèn số 2 sáng lên và tiếp tục đổi tụ bước 2, 3, 4 thành 001 như trên. Tụ bước 5 và 6 không được sử dụng nên nhập giá trị 000.
• Cuối cùng, báo động kỹ thuật số hoặc quạt làm mát có thể được lập trình bằng cách đặt thành “ALA”/”FAN”.

Bước 4: Cài đặt chương trình ngắt

Bước này yêu cầu cài đặt chế độ chuyển mạch thủ công và xác nhận trạng thái của contactor trước khi chuyển về chế độ chuyển mạch tự động.

• Nhấn và giữ phím “MODE/SCROLL” cho đến khi đèn báo “SWITCH PRO” sáng lên.
• Nhấn phím “PROGRAMS” để chọn chương trình ngắt. Sử dụng phím “UP” hoặc “DOWN” để chọn chương trình chuyển đổi thủ công (nA). Nhấn phím “Chương trình” một lần nữa để xác nhận thay đổi.
• Để kiểm tra quy trình chuyển đổi thủ công, nhấn phím “MODE/SCROLL” cho đến khi đèn “MANUAL” bật sáng.
• Tiếp tục nhấn nút “LÊN” và quan sát xem công tắc tơ có di chuyển sau mỗi lần nhấn hay không để chứng minh rằng chương trình bù thủ công đang hoạt động bình thường. Lúc này, nhấn phím “XUỐNG” để cắt mức tụ điện.

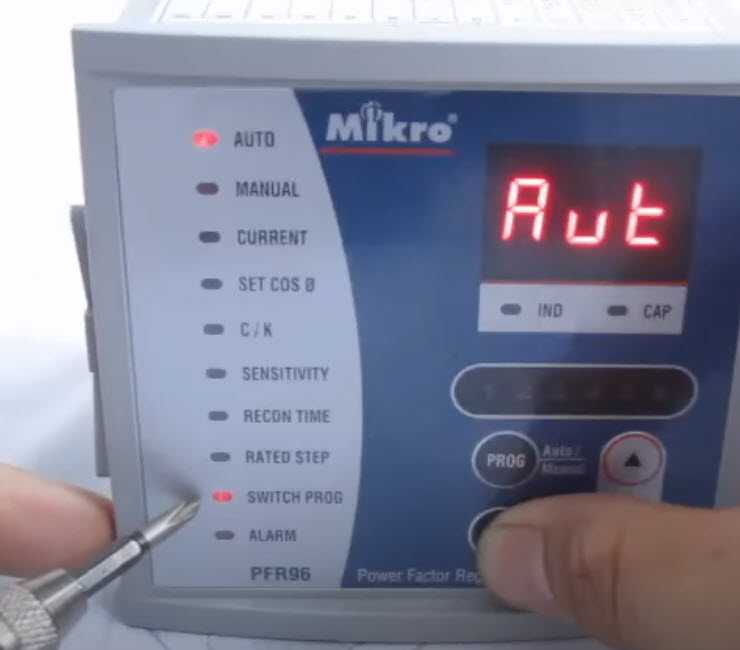

• Để chuyển sang chế độ bù tự động, hãy lặp lại thao tác ở bước đầu tiên khi chọn chương trình bù thủ công, điểm khác biệt duy nhất là chọn chế độ tự động (Aut).

Lưu ý đối với các thông số độ nhạy, thời gian đóng lại hoặc giới hạn THD, bạn có thể chủ động thiết lập theo các bước cơ bản: “MODE/SCROLL” => Chọn chương trình => “PROGRAMS” => “UP” hoặc “DOWN” Điều chỉnh thông số => “PROGRAMS” Xác nhận giá trị đã lưu.

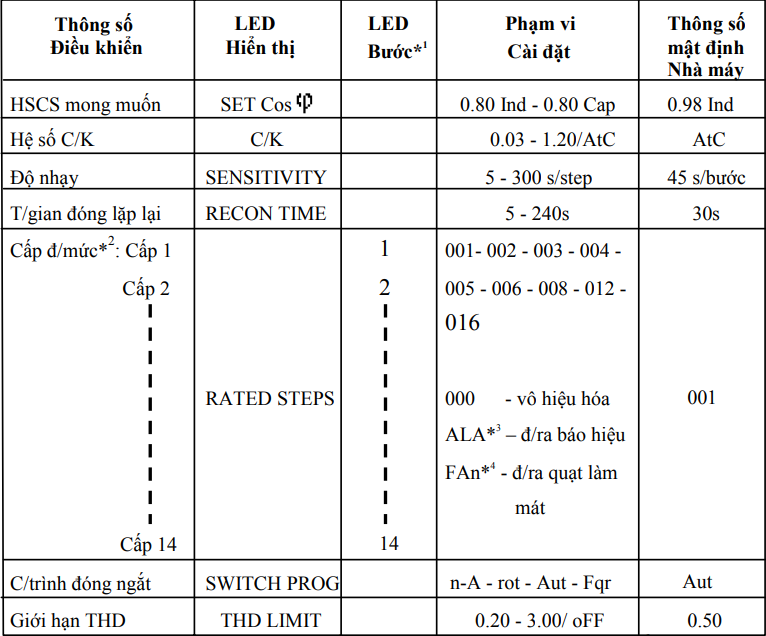

Hãy quan sát phạm vi cài đặt PFR của Mikro trong bảng bên dưới và điều chỉnh cho phù hợp:

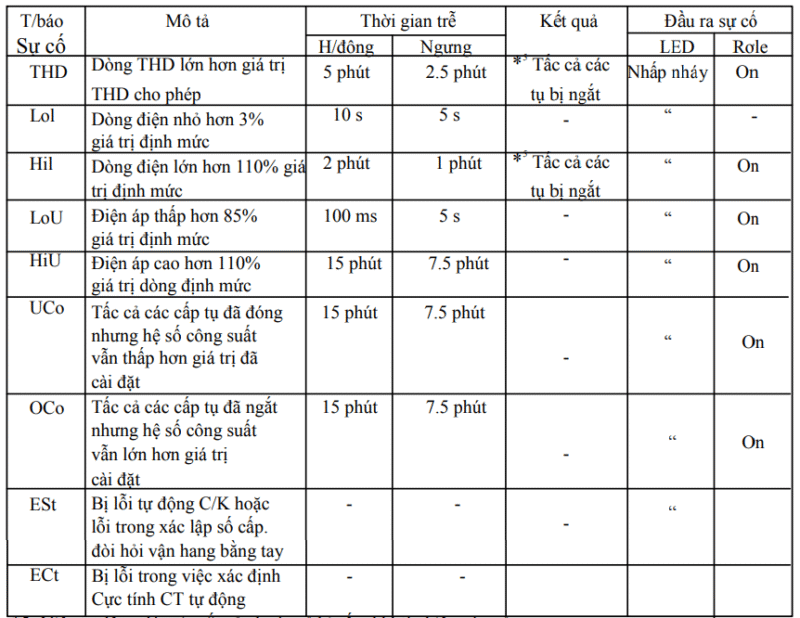

Bước 5: Kiểm tra mẫu tín hiệu lỗi

Khi bộ điều khiển bình ngưng Mikro phát hiện sự cố, đèn “ALARM” sẽ nhấp nháy. Để xác định vấn đề, bạn có thể làm theo các bước sau:

• Nhấn phím “MODE/SCROLL” => chọn phím “ALARM”. Màn hình sẽ hiển thị thông báo lỗi dựa trên bảng.

• Nhấn phím “LÊN” hoặc “XUỐNG” để theo dõi mọi vấn đề.
• Khi sự cố được khắc phục, đèn tín hiệu sẽ trở lại bình thường.

Bước 6: Đặt Chế độ khóa chương trình

Bộ PFR của Mikro có chức năng khóa chương trình để duy trì các thông số đã cài đặt. Khi bật chế độ khóa, chỉ có thể xem các thông số và không thể thay đổi.

• Quay trở lại chức năng hiển thị hệ số công suất, sau đó nhấn phím “PROGRAM” => nhấn giữ phím “DOWN”.
• Trên màn hình xuất hiện 2 tùy chọn: “LOC” hoặc “CLr”. Để khóa chương trình, chọn “LOC”, để mở khóa, chọn “CLr”.

Bước 7: Cách đặt thông số mặc định của nhà sản xuất

• Cắt nguồn cấp cho PFR => Nhấn và giữ đồng thời phím “UP” và “DOWN” trong khoảng 5 giây khi bật nguồn.
• Khi màn hình hiển thị “dEF” trong 3 giây có nghĩa là PFR đã được khôi phục về thông số mặc định của nhà sản xuất.

Mua bộ điều khiển điện dung Mikro chính hãng tại KTH ELECTRIC giá tốt

Mikro là thương hiệu tụ điện nổi tiếng tại Malaysia nên không khó để khách hàng tìm được nhà cung cấp bộ điều khiển này. Tuy nhiên, với vị thế là nhà nhập khẩu và phân phối thiết bị điện công nghiệp hàng đầu trên thị trường hiện nay, KTH ELECTRIC đã trở thành địa chỉ tin cậy được nhiều khách hàng tin tưởng và lựa chọn Bộ điều khiển tụ điện Mikro.

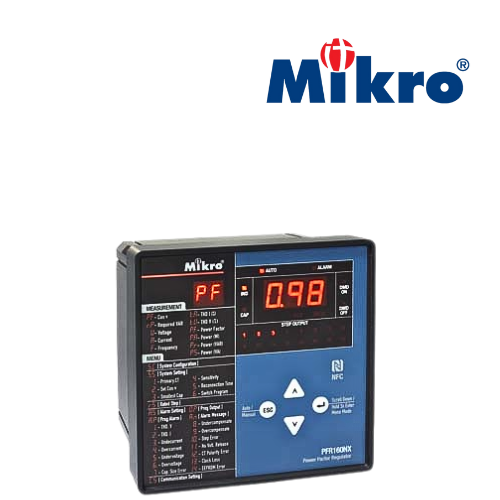

Bộ điều khiển tụ điện Mikro PFR do KTH ELECTRIC phân phối có 4 cấp gồm: 6 cấp, 8 cấp, 12 cấp và 16 cấp, tần số hoạt động 50/60 Hz, điện áp 220V/415V, phù hợp cho hệ thống điện 1 pha và 3 pha.

Lựa chọn trải nghiệm dịch vụ của chúng tôi, bạn sẽ cảm nhận được sự khác biệt mà các đại lý khác không có được:

• Cam kết hàng chính hãng, mới 100%.
• Nếu bộ điều khiển tụ không đảm bảo chất lượng hoàn tiền 100% hoặc 1 đổi 1.
• Dòng PFR, PFRNX và X80 PFR đáp ứng mọi nhu cầu của khách hàng.
• Bảng giá chi tiết mới nhất của Bộ điều khiển tụ điện Mikro giảm giá lên tới 45%.
• Giao hàng cực nhanh và hỗ trợ dự án tận nơi.

Gọi ngay 0904 99 88 77 để có bảng giá và chiết khấu tốt nhất.

Một số thắc mắc về hướng dẫn sử dụng bộ điều khiển tụ điện Mikro

Câu hỏi 1: Bộ điều khiển điện dung Mikro thường gặp những lỗi gì?

hồi đáp: Rất nhiều lỗi thường xảy ra với bộ điều khiển tụ điện Mikro như: lỗi hệ số công suất, lỗi đo dòng điện, lỗi biến dòng CT, lỗi dưới/quá điện áp, lỗi hệ số C/K… Bạn có thể theo dõi bảng sự cố trong tài liệu nhà sản xuất cung cấp để tìm cách khắc phục phù hợp.

Câu hỏi 2: Làm thế nào để đảm bảo bộ điều khiển tụ điện Mikro hoạt động hiệu quả và an toàn?

hồi đáp: Để đảm bảo tuổi thọ và hiệu suất của bộ điều khiển tụ điện PFR, bạn cần chú ý các vấn đề sau:

• Hãy lựa chọn bộ điều khiển phù hợp cho hệ thống của bạn từ thương hiệu nổi tiếng hoặc đại lý uy tín.
• Lắp đặt đúng theo hướng dẫn của nhà sản xuất.
• Đặt các tham số chính xác theo phạm vi được chỉ định trong tài liệu.
• Thực hiện bảo trì, bảo dưỡng thường xuyên bộ điều khiển tụ điện để ngăn dòng tải vượt quá 4% dòng định mức của bộ điều khiển. Quan sát các dấu hiệu cảnh báo lỗi và loại bỏ kịp thời.
