Hướng dẫn lắp đặt aptomat 1 pha 1 cực và 2 cực

Chu Văn An

Bạn đang muốn lắp đặt aptomat cho hệ thống điện gia đình nhưng chưa biết bắt đầu từ đâu? Trong bài viết dưới đây KTH ELECTRIC sẽ hướng dẫn chi tiết các bạn cách đấu nối máy cắt 1 pha, 1 cực và 2 cực theo đúng tiêu chuẩn kỹ thuật.

Chuẩn bị trước khi đấu nối cầu dao 1 pha

Trước khi thực hiện phương pháp ngắt mạch, bạn cần chuẩn bị kỹ càng các thiết bị và kiến ​​thức:

• Lựa chọn aptomat phù hợp: Xác định công suất tải điện cần thiết để lựa chọn aptomat tương ứng. Tùy theo vị trí lắp đặt mà bạn có thể chọn MCB để bảo vệ quá tải/ngắn mạch hoặc RCCB để chống sốc hoặc RCBO đa năng hơn.
• Dụng cụ cần thiết: Bạn sẽ cần một tuốc nơ vít cách điện, kìm, máy thử điện, máy khoan (nếu cần sửa chữa), băng keo điện và dây chất lượng cao phù hợp với dòng điện tải.
• Ngắt kết nối nguồn điện chính: Trước khi lắp đặt, hãy ngắt kết nối tuyệt đối tất cả các nguồn điện để tránh nguy cơ bị điện giật hoặc đoản mạch.
• Không nối cầu dao 1 pha vào nguồn điện 3 pha: đây là sai lầm nghiêm trọng có thể làm hỏng thiết bị hoặc nguy hiểm đến tính mạng.

Thông tin chi tiết cách đấu nối máy cắt 1 pha 1 cực

• Kết nối với nguồn điện 1 pha

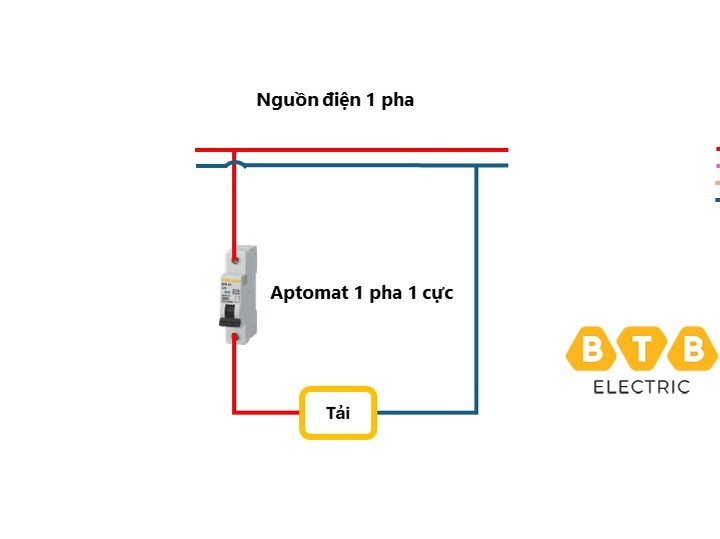

Nguồn điện 1 pha có 2 dây, gồm dây có điện (L) và dây trung tính (N). Dây trực tiếp được kết nối với đầu vào của bộ ngắt mạch và đầu ra của bộ ngắt mạch được kết nối với một đầu của tải. Dây trung tính của nguồn điện sẽ được nối trực tiếp với đầu kia của tải.

• Kết nối với nguồn điện ba pha

Đối với hệ thống ba pha, chọn một trong ba dây nóng (L1, L2 hoặc L3) để kết nối với đầu vào của cầu dao. Phần còn lại của hệ thống dây điện tương tự như nguồn điện một pha.

Chi tiết cách đấu nối máy cắt 1 pha 2 cực

Khác với bộ chuyển đổi một cực, bộ chuyển đổi hai cực một pha có thêm một cặp N cực nối với đường trung tính.

• Kết nối với nguồn điện 1 pha

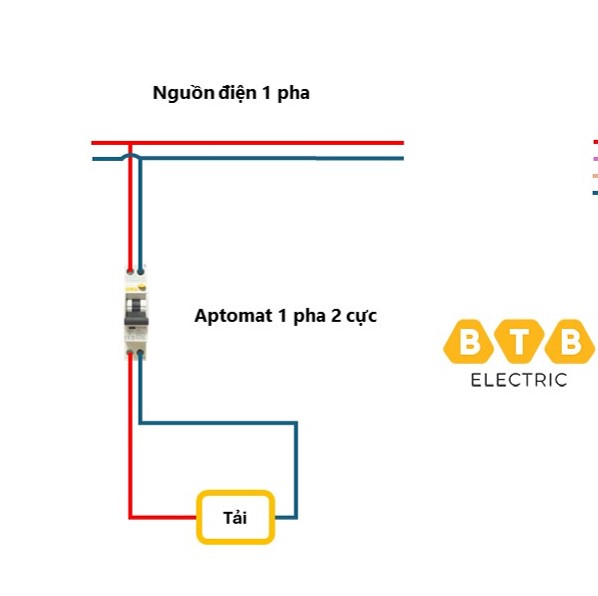

Nối dây có điện với cực L ở phía đầu vào của cầu dao và dây trung tính với cực N. Đầu ra 2 cực được nối với dây 2 pha của tải và nối đất

• Kết nối với nguồn điện ba pha

Kết nối bất kỳ dây ba pha nào của nguồn điện ba pha đã chọn với đầu vào của bộ ngắt mạch. Các bước đấu dây còn lại tương tự như cách đấu nối nguồn điện 1 pha.

Xem thêm: So sánh và giải thích CB 1 pha 3 pha

Tư vấn lựa chọn máy cắt 1 pha phù hợp

Để chọn đúng cầu dao một pha, bạn cần tính toán tổng công suất của tất cả các thiết bị điện. Con số này là cơ sở để lựa chọn CB dựa trên năng lực. Cường độ dòng điện được tính theo công thức sau:

Ở đó:

• phốt pho là tổng công suất mà thiết bị sử dụng (W)
• bạn Là điện áp hệ thống (220V cho hộ gia đình sử dụng chung)
• I: cường độ dòng điện (A)
• cosinφ là hệ số công suất, trung bình khoảng 0,8

Sau khi tính toán cường độ dòng điện, áp dụng quy tắc sau để chọn cầu dao có mức cường độ dòng điện phù hợp:

Ibrahimovic

Ở đó:

• Ibrahimovic: Mức tiêu thụ thực tế của thiết bị
• In: Dòng điện định mức của máy cắt
• Izzy: Khả năng chịu tải lớn nhất của dây dẫn

Nên chọn In lớn hơn Ib từ 15% đến 20% để đảm bảo cầu dao không bị gián đoạn khi khởi động thiết bị cùng lúc. Đặc biệt sau khi mất điện, khi khởi động lại các thiết bị điện cùng lúc, dòng điện khởi động sẽ tăng mạnh. Nếu cầu dao quá gần dòng điện sẽ gây ra hiện tượng quá tải. Bạn có thể lựa chọn aptomat dựa trên mục đích sử dụng của mình như sau:

• Nguồn điện 1 pha 16A: thích hợp cho các thiết bị nhỏ dưới 2500W, phòng ngủ nhỏ (khoảng 15m2), đèn trang trí.
• Cầu dao 1 pha 20A-25A: phù hợp với tải 1800W-4500W, phòng nhỏ và các thiết bị gia dụng thông thường.
• Cầu dao 1 pha 30A-40A: dùng cho các thiết bị có tổng công suất 5000W-8000W, phòng khách, bếp, phòng có diện tích vừa.
• Cầu dao 1 pha 50A: phòng rộng hoặc các thiết bị có công suất lớn như điều hòa, máy nước nóng.
• Cầu dao 1 pha 63A: Lắp đặt làm cầu dao vạn năng cho toàn bộ hệ thống điện gia đình.

Đọc thêm: Hướng dẫn cách thay aptomat tại nhà an toàn và hiệu quả

Cách đấu dây cầu dao 1 pha dù 1 cực hay 2 cực cũng không quá phức tạp nếu bạn thực hiện đúng quy trình và có kiến ​​thức cơ bản về điện. Hãy đảm bảo an toàn bằng cách ngắt hoàn toàn nguồn điện trước khi vận hành và kiểm tra kỹ lưỡng sau khi lắp đặt.
