Hướng dẫn lắp cầu dao đảo chiều 3 pha và 1 pha

Để giảm hóa đơn tiền điện, nhiều gia đình, nhà máy thường sử dụng 2-3 bộ nguồn AC hoặc trang bị thêm bộ nguồn dự phòng. Để quá trình sử dụng các nguồn điện này được an toàn, không bị gián đoạn, bạn cần nắm rõ công nghệ lắp đặt cầu dao đảo chiều. Bài viết tiếp theo của KTH ELECTRIC sẽ hướng dẫn chi tiết cách lắp đặt cầu dao đảo chiều.

Chuẩn bị trước khi đấu nối cầu dao đảo chiều

Nếu hiểu rõ nguyên lý làm việc và công nghệ kết nối của cầu dao đảo chiều, bạn cần chuẩn bị trước những dụng cụ sau:

• Bộ kìm: Kìm mũi kim, kìm điện, kéo cắt, kìm phanh hở, kìm phanh hở.
• Bộ tuốc nơ vít đa năng tháo lắp các thiết bị điện
• súng bắn keo nến
• Dao rọc giấy, kéo sắt
• Băng keo điện, băng keo nhựa
• Đồng hồ đo điện đa năng
• Bút thử điện 220V

Khi thực hiện đấu nối trực tiếp nên mặc quần áo dài tay và đeo găng tay cách điện để đảm bảo an toàn.

Cẩn thận khi nối cầu dao ngược

Trước tiên, nếu bạn không cảm thấy tự tin khi tự mình sửa chữa điện tại nhà hoặc không hiểu đầy đủ về hệ thống điện, hãy liên hệ với thợ điện hoặc kỹ sư điện chuyên nghiệp.

Nếu tự tin vào khả năng lắp đặt cầu dao đảo chiều của mình, bạn vẫn nên chú ý những nguyên tắc an toàn sau:

• Hiểu cấu tạo và nguyên lý làm việc của cầu dao đảo chiều.
• Ngắt kết nối cầu dao chính trước khi thực hiện bất kỳ bước kết nối nào. Lúc này, cần ưu tiên mở cầu dao ngoài cột điện. Để tăng cường bảo mật, bạn nên lắp chốt chống đóng trên Aptomat.
• Thông báo cho những người xung quanh rằng bạn cần tắt nguồn điện để sửa chữa. Nếu có thể, hãy dán thông báo trên cầu dao bên ngoài cột điện.
• Được trang bị bộ thử nghiệm điện hoàn chỉnh, thiết bị bảo hộ và đảm bảo làm việc trong môi trường khô ráo.
• Sau khi sửa chữa xong, hãy đảm bảo các kết nối được chặt chẽ và cách điện, đồng thời không gây rò rỉ điện ra tường hoặc các vật dụng khác.

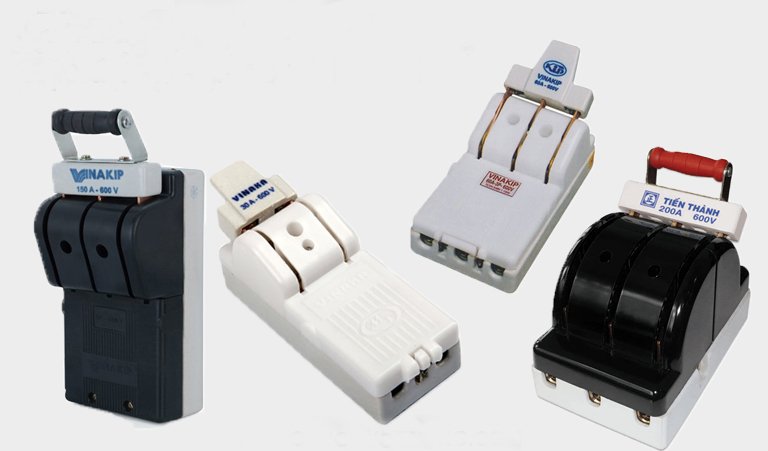

Trong trường hợp này, cần phải hiểu trước cấu tạo và nguyên lý làm việc của cầu dao đảo chiều. Cấu trúc của thiết bị khá đơn giản và tất cả các bộ phận có thể dễ dàng lắp ráp và tháo rời.

• Đế gốm cách nhiệt có 2 fi 6 lỗ ở dưới đế để bắt vít vào tường hoặc gỗ.
• Cực đồng: Máy cắt đảo chiều 1 pha có 6 cực đồng, máy cắt đảo ngược 3 pha có 9 cực đồng. Tất cả các cột đều được lắp vít để nối dây.
• Đòn bẩy gốm cách điện được sử dụng để đóng và mở mạch.
• Vỏ nhựa cách nhiệt.

Từ nguyên lý làm việc, cầu dao đảo chiều hoạt động ở 3 chế độ khác nhau tương ứng với 3 vị trí của cần gạt.

• Khi cần gạt ở vị trí thẳng đứng, các cực không chạm vào nhau nghĩa là toàn bộ nguồn điện đầu vào bị cắt
• Khi cần hạ xuống, thiết bị đầu cuối ở giữa kết nối với thiết bị đầu cuối phía dưới. Lúc này, nguồn điện được tắt và cấp nguồn từ máy phát điện.
• Khi cần kéo lên thì thanh giữa nối với thanh trên, cấp nguồn từ nguồn điện lưới và ngắt tương ứng với máy phát điện, đây là chế độ mặc định.

Cách kết nối cầu dao đảo chiều ba pha với 3 bộ nguồn

Cầu dao đảo chiều 3 pha kèm 3 bộ nguồn, phù hợp với hệ thống điện công nghiệp 380V, gồm 3 pha cháy và 1 pha trung tính. Hệ thống có 3 bộ nguồn, trong đó có 1 bộ nguồn 3 pha phục vụ sản xuất và đời sống nhà xưởng, gia đình, 1 bộ nguồn 1 pha 220V và 1 bộ nguồn dự phòng (máy phát điện).

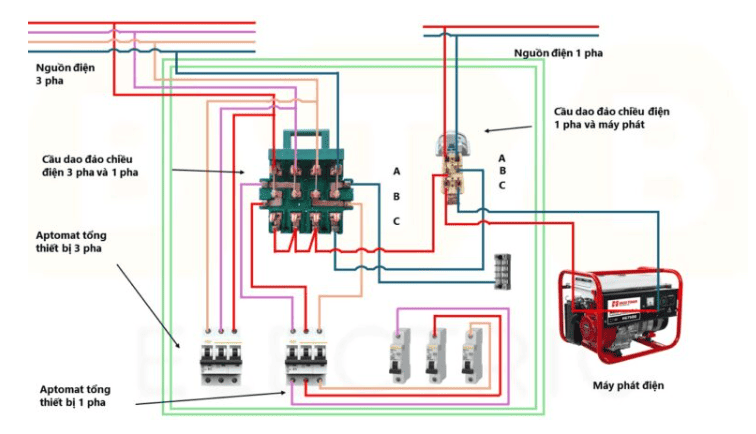

Sơ đồ lắp đặt

Trong sơ đồ đấu dây máy cắt đảo chiều ba pha có các thiết bị:

• 1 tủ điện
• 1 Bộ ngắt mạch đảo chiều ba pha bốn cực
• 1 máy cắt đảo chiều 1 pha 2 cực
• Tổng cộng có 2 cầu dao ba pha
• Cầu dao nhánh 1 pha
• 1 cây cầu mát mẻ
• 1 máy phát điện

Ảnh: BTB Electrical

Hướng dẫn cài đặt

• Bốn chân A1, A2, A3 và A4 của bộ ngắt mạch chuyển mạch ba pha được kết nối với nguồn điện ba pha của thiết bị. Vị trí 2 cực A của máy cắt đảo chiều 1 pha được nối vào nguồn điện 1 pha của công tơ. Cực 2 của máy cắt đảo chiều ở vị trí C được nối với nguồn điện của máy phát dự phòng.
• Nguồn điện 1 pha lấy từ 2 cực của máy cắt 1 pha ở vị trí B, nối với chân 3 pha và 1 chân nối đất ở vị trí C của máy cắt 3 pha. Pha nóng được kết nối với chân C3, sau đó đến C2 và C1, và pha trung tính được kết nối với chân C4.
• Nguồn điện của thiết bị một pha được nối với cầu dao chính ba pha số 2 từ các chân B1, B2, B3 của cầu dao ba pha đảo chiều.
• Nguồn điện cho thiết bị ba pha được nối từ các chân A1, A2, A3 của máy cắt đảo chiều ba pha đến máy cắt chính ba pha số 1.
• Nguồn điện nhánh của thiết bị điện một pha được nối vào mạch nhánh từ phía sau mạch ba pha 2. Không nối các thiết bị điện 1 pha và 3 pha với nhau.

Nguyên tắc hoạt động sau chiến đấu

Sau khi kết nối xong, chỉ cần vặn cầu dao đảo chiều ba pha về vị trí A là hệ thống có thể sử dụng nguồn điện ba pha. Nguồn điện được chia làm 2 nhánh: một nhánh nối vào cầu dao mạch chính 1 (áp dụng cho thiết bị điện 3 pha), nhánh còn lại nối vào chân B1, B2, B3 vào bảng mạch chính 2 (áp dụng cho thiết bị điện 1 pha) và mạch nhánh.

Nếu sử dụng nguồn điện một pha, đặt cầu dao đảo chiều về vị trí C. Sau đó, ngắt nguồn điện ba pha khỏi cầu dao chính 2. Tiếp theo, vặn cầu dao đảo chiều 1 pha về vị trí A. Nguồn điện pha 1 sẽ chạy từ công tơ đến cực 2 vị trí A của cầu dao đảo chiều 1 pha. Lúc này, dòng điện từ CB 2 cực A của máy cắt đảo chiều 1 pha đến các chân C1, C2, C3, C4 của máy cắt đảo chiều 3 pha, đến đầu máy cắt chính 1 pha số 2 rồi chuyển nguồn sang máy cắt nhánh 1 pha.

Để sử dụng nguồn điện từ máy phát dự phòng, máy cắt đảo chiều một pha cần được chuyển về vị trí C. Nguồn điện sẽ chạy từ máy phát đến cực 2 vị trí C, sau đó đến các chân B1, B2, B3, B4 của máy cắt đảo chiều ba pha, từ đó tiếp tục đến máy cắt chính 2 rồi đến các máy cắt nhánh.

Xem thêm: Hướng dẫn chơi CB ba pha theo tiêu chuẩn kỹ thuật

Cách đấu nối cầu dao đảo chiều 1 pha 3 nguồn

Phương pháp này phù hợp với những hộ gia đình sử dụng luân phiên 2 nguồn điện 220V một pha và 1 nguồn điện dự phòng máy phát điện.

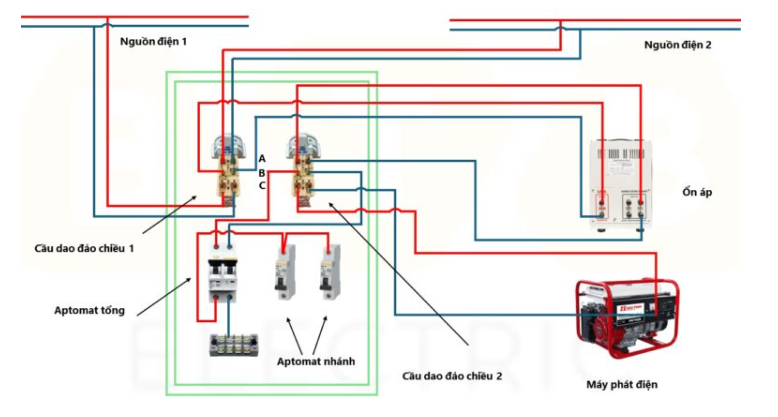

Sơ đồ kết nối

Trong sơ đồ lắp đặt máy cắt đảo chiều 1 pha 3 nguồn có các thiết bị sau:

• 1 tủ điện
• 2 cầu dao đảo chiều 2 cực 1 pha
• 1 bộ điều chỉnh điện áp
• Tổng cộng có 1 cầu dao
• aptamer 2 nhánh
• 1 máy phát điện

Ảnh: BTB Electrical

Hướng dẫn cài đặt

• Nguồn điện một pha thứ nhất của công tơ điện ngoài được nối vào cực số 2 vị trí A của máy cắt đảo chiều số 1.
• Nguồn điện 1 pha thứ 2 của công tơ điện được nối vào cực 2 vị trí A của máy cắt đảo chiều số 2.
• Tại 2 cực còn lại của cầu dao đảo chiều thứ nhất, nguồn điện được nối với đầu vào của bộ ổn áp. Nguồn điện được nối từ cực ra của bộ ổn áp đến hai cực vị trí A của máy cắt đảo chiều số 2.
• Nguồn điện dự phòng của máy phát điện được nối vào cực số 2 vị trí C của máy cắt đảo chiều số 2.
• Ở vị trí 2 cực B của cầu dao đảo chiều số 2, nguồn điện được nối với đầu vào của cầu dao chính, sau đó được chia thành các cầu dao nhánh.

Nguyên tắc hoạt động sau chiến đấu

• Khi sử dụng nguồn điện lưới, chuyển cầu dao đảo chiều số 2 sang vị trí C. Lúc này, dòng điện sẽ chạy từ đầu ra của ổn áp đến hai cực vị trí C của máy cắt số 2 và chảy về máy cắt chính.
• Để sử dụng một trong hai nguồn điện chính, chỉ cần trượt cần cầu dao đảo ngược số 1 sang vị trí A hoặc C.

Xem thêm: Hướng dẫn lắp đặt Aptomat 1 pha

Cách đấu nối cầu dao đảo chiều 1 pha 2 nguồn

Hai nguồn điện trong trường hợp này thường bao gồm nguồn điện chính 1 pha 220V, và nguồn điện phụ là máy phát điện, được thay thế khi nguồn điện chính không ổn định, chủ yếu ở các hộ gia đình ở cuối nguồn điện hạ thế.

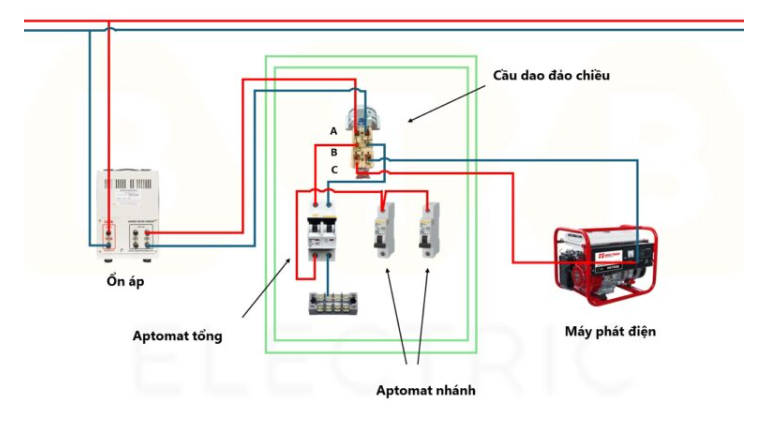

Sơ đồ kết nối

Trong sơ đồ lắp đặt máy cắt đảo chiều 1 pha 2 nguồn có các thiết bị sau:

• 1 tủ điện
• 1 bộ ngắt mạch đảo ngược
• Tổng cộng có 1 cầu dao
• máy phân nhánh
• 1 máy phát điện
• 1 cây cầu mát mẻ
• 1 bộ điều chỉnh điện áp

Ảnh: BTB Electrical

1 Hướng Dẫn Lắp Đặt Cầu Dao Đảo Chiều Nguồn 1 Pha 2

• Nguồn điện một pha được đưa vào bộ điều chỉnh điện áp. Từ đầu ra của ổn áp 1 pha, nối với cầu dao đảo chiều 2 cực ở vị trí A.
• 2 cực của máy cắt vị trí B được nối với đầu ra máy phát. Nguồn điện của máy cắt được nối với các cực của máy cắt đảo chiều ở vị trí C. Từ đầu ra của máy cắt, dây điện được chia thành các nhánh đến các mạch nhánh.

Nguyên tắc hoạt động sau chiến đấu

Khi cầu dao đảo chiều đóng ở vị trí A, nguồn điện từ thiết bị đi qua bộ điều chỉnh điện áp, đến hai cực của cầu dao đảo chiều ở vị trí A, rồi đến vị trí B đến cầu dao chính.

Cách kết nối cầu dao đảo chiều của máy bơm

Máy bơm nước được trang bị cầu dao đảo chiều đề phòng trường hợp phao điện bị hỏng và máy bơm nước không thể khởi động tự động. Lúc này, máy bơm cần cấp điện trực tiếp mà không cần qua phao.

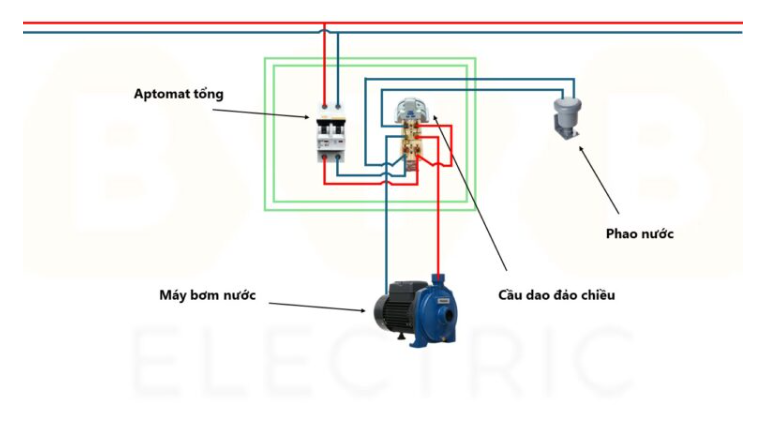

Sơ đồ kết nối

Sơ đồ lắp đặt cầu dao máy bơm nước bao gồm các thiết bị sau:

• 1 tủ điện
• 1 cầu dao đảo chiều nguồn 1 pha
• 1 board mạch MCB
• 1 van phao điện

Ảnh: BTB Electrical

Hướng dẫn lắp đặt cầu dao đảo ngược máy bơm

Nguồn điện từ đường dây pha và đường dây đất được nối lần lượt vào cực L và cực N của cầu dao chính. Nếu cần bơm nước bằng tay thì nối dây nối đất và dây pha vào cực B và cực 2 của cầu dao đảo chiều.

Khi sử dụng chế độ bơm tự động, dây pha nguồn được nối vào cực 1 của cầu dao đảo chiều và dây nối đất vào MCB. Dây pha của MCB chính nối vào cực 1 của van phao và dây nối đất chân còn lại của van nối với cực B còn lại trên cầu dao đảo chiều.

Các vấn đề khi lắp đặt cầu dao đảo chiều

Câu hỏi 1: Làm thế nào để nâng cao độ bền của cầu dao đảo chiều?

hồi đáp: Bạn chỉ cần đảm bảo đúng kỹ thuật đấu nối và sử dụng linh kiện chất lượng cao, cầu dao đảo chiều sẽ hạn chế được hư hỏng.

Câu 2: Cầu dao đảo chiều có dùng được trong thiết bị công suất lớn không?

hồi đáp: có. Tuy nhiên, để bảo vệ khỏi quá tải, cầu dao đảo chiều cần phải phù hợp với công suất của thiết bị. Bạn nên lựa chọn thương hiệu cầu dao uy tín để đảm bảo các thông số kỹ thuật phù hợp với thiết kế của nhà sản xuất.

Câu 3: Phân biệt nhanh máy cắt đảo chiều ba pha và một pha?

hồi đáp: Bộ ngắt mạch đảo ngược ba pha thường được sử dụng để chuyển đổi dòng điện xoay chiều ba pha thành dòng điện một chiều. Máy cắt đảo chiều một pha có chức năng thay đổi chiều dòng điện xoay chiều.

KTH ELECTRIC vừa hướng dẫn các bạn cách lắp đặt cầu dao đảo chiều 3 pha và 1 pha. Chúng tôi hy vọng những kiến ​​thức chúng tôi cung cấp sẽ hữu ích với bạn. Nếu bạn muốn tìm hiểu các công nghệ kết nối cầu dao và cầu dao khác vui lòng truy cập: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb/
