Hướng dẫn kết nối tủ điện ATS với Máy phát điện

Chu Văn An

Nguồn điện dự phòng thường là máy phát điện. Khi mất nguồn điện chính, ATS sẽ khởi động và điều khiển máy phát điện khởi động. Tải chuyển mạch sử dụng nguồn điện dự phòng làm máy phát điện. Ngoài việc kết nối nguồn điện dự phòng với các máy phát điện của nhà máy điện, người ta còn sử dụng tủ điện ATS. Đây là chức năng cơ bản của tủ ATS

Ngoài ra, tủ chuyển mạch tự động (ATS) thường có chức năng bảo vệ khi xảy ra các sự cố như mất pha, đứt dây trung tính, điện áp thấp (có thể tùy chỉnh) xảy ra trong lưới điện và nguồn điện máy phát điện. Thời gian chuyển đổi có thể được điều chỉnh. Ngoài ra, còn có các tính năng bổ sung như khả năng tạo bộ hẹn giờ theo thời gian thực.

2. Hướng dẫn đấu nối tủ điện ATS và máy phát điện

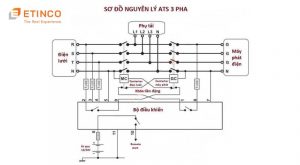

Sơ đồ kết nối ATS và máy phát điện

Việc đấu nối mạch điện rất đơn giản theo sơ đồ trên. Khi kết nối máy phát điện ATS với bảng điều khiển bảng điện tử, có 3 cách kết nối chung cho tất cả hệ thống dây điện của máy phát điện và tất cả các nhà cung cấp bảng điều khiển khác nhau:

– Kết nối máy phát tủ ATS qua cổng giao tiếp: – Kết nối tín hiệu điều khiển máy phát tủ ATS qua cổng điều khiển ngoài (remostart) – Kết nối trực tiếp nguồn điện lưới vào tủ điều khiển máy phát.

Loại 1: Khi sử dụng loại kết nối này, cần có khả năng lập trình và chỉ nên kết nối nếu nhà máy của bạn có mạng điều khiển nội bộ. Không có nhiều công ty sử dụng hình thức này

Loại 2: Tất cả các bảng điều khiển đều có chức năng này, không chỉ máy phát điện mà còn cả máy nén khí, máy làm lạnh và các máy khác. Nếu bạn sử dụng tính năng điều khiển từ xa của máy phát điện, bạn sẽ cần đặt trước loại kết nối này cho tính năng đó. Bạn có thể tham khảo các bài viết về điều khiển từ xa máy phát điện, máy nén khí, máy làm lạnh.

Loại 3: Loại kết nối này chỉ được hỗ trợ khi bảng điều khiển máy phát điện có hỗ trợ chức năng điều khiển ATS. Khi kết nối tủ máy phát điện ATS loại 3, tủ ATS không cần lập trình viên, bộ nguồn hoặc bộ phận điều khiển, chỉ cần hai MCCB và một khóa chéo điện + cơ (nếu cần). 2 vùng hút của MCCB sẽ được cấp nguồn từ bên dưới bảng điều khiển. Đối với các tủ ATS ở xa máy phát điện hoặc MCCB có kích thước quá lớn thì không được phép cấp nguồn khu vực hút MCCB đi qua các tiếp điểm trên bảng điều khiển. Trong trường hợp này cần có rơle trung gian.

Khi tủ ATS sử dụng phần nguồn là ATS nguyên khối hoặc máy cắt

Phương thức kết nối không thay đổi và ba phương thức kết nối trên vẫn được áp dụng. Lưu ý rằng khối ATS, chẳng hạn như Osung ATS, có trung tâm điều khiển tích hợp, nhưng bạn nên sử dụng trung tâm điều khiển của máy phát điện để việc chuyển mạch ATS được phối hợp với toàn bộ hệ thống.

Khi lắp đặt tủ ATS chú ý đến linh kiện bảo vệ máy phát điện

Một số thương hiệu máy phát điện tích hợp MCCB để bảo vệ máy phát điện và một số nhà sản xuất cung cấp nó như một tùy chọn. Nếu bạn không chú ý đến việc bảo vệ ngắn mạch của máy phát khi lắp đặt ATS. Khi sử dụng máy phát điện, đầu máy phát điện có thể bị cháy.
