Hướng dẫn đấu khởi động từ 3 pha và 1 pha chi tiết

Chu Văn An

Bộ khởi động từ là thiết bị không thể thiếu trong hệ thống điện công nghiệp và được sử dụng rộng rãi để điều khiển động cơ, máy bơm và nhiều thiết bị điện khác. nhưng bạn đã biết rồi Cách kết nối bộ khởi động từ Vậy công nghệ nào đúng và hiệu quả nhất? Mời bạn đọc bài viết của tác giả etinco Tìm hiểu chi tiết và ứng dụng thực tế của bộ khởi động từ trong hệ thống điện!

Những điều cần lưu ý trước khi bắt đầu trò chơi

Trước khi tiếp tục Làm thế nào để bắt đầucó một số điều quan trọng bạn cần chú ý để đảm bảo quá trình cài đặt diễn ra an toàn và đúng kỹ thuật. Việc hiểu rõ các yêu cầu kỹ thuật sẽ giúp bạn tránh được những sự cố không đáng có và đảm bảo hệ thống của bạn hoạt động hiệu quả.

Cụ thể:

• Hiểu và phân biệt đúng các loại dây dẫn, mạch điện và bảng điều khiển.
• Đảm bảo chất lượng sản phẩm cao và an toàn cho người sử dụng.
• Lựa chọn bộ khởi động từ có thông số kỹ thuật phù hợp với công suất động cơ cần điều khiển.
• Vẽ sơ đồ mạch chi tiết để dễ dàng chỉnh sửa sau này.
• Tắt cầu dao và kiểm tra xem mạch có bị mất điện trong quá trình lắp đặt hay không.
• Kỹ thuật nối dây đúng đảm bảo vẻ ngoài đẹp và gọn gàng.
• Lựa chọn phương pháp đấu dây phù hợp cho mạch điện và mạch điều khiển.

Các bước cài đặt bắt đầu với ba giai đoạn

Để kết nối bộ khởi động ba pha một cách chính xác và an toàn, bạn cần làm theo các bước chuẩn bị, sơ đồ nối dây, nối dây và vận hành thử. Dưới đây là hướng dẫn chi tiết về cách kết nối contactor ba pha.

Các bước chuẩn bị

Trước khi bắt đầu, cần ngắt kết nối hoàn toàn mạch và chuẩn bị các thiết bị sau:

Sơ đồ nối dây contactor ba pha

Sử dụng sơ đồ mạch là cách tốt nhất để hiểu nguyên tắc đấu dây của công tắc tơ ba pha. Sơ đồ sẽ bao gồm sự dẫn điện ba pha từ MCCB đến contactor và động cơ, sử dụng MCB và công tắc NO/NC để điều khiển mạch.

• Sơ đồ kết nối: Dẫn nguồn điện ba pha từ MCCB đến contactor, sau đó nối nối tiếp động cơ. Nguồn điện một pha đi qua MCB và sau đó được kết nối với công tắc tơ thông qua công tắc NO/NC.

Các bước lắp đặt dây

Sau khi chuẩn bị đầy đủ thiết bị và sơ đồ kết nối, bạn sẽ bắt đầu kết nối bộ khởi động từ để hoàn thiện hệ thống khởi động từ ba pha của mình. Dưới đây là các bước chi tiết để giúp bạn triển khai công nghệ phù hợp và đảm bảo hệ thống của bạn hoạt động hiệu quả.

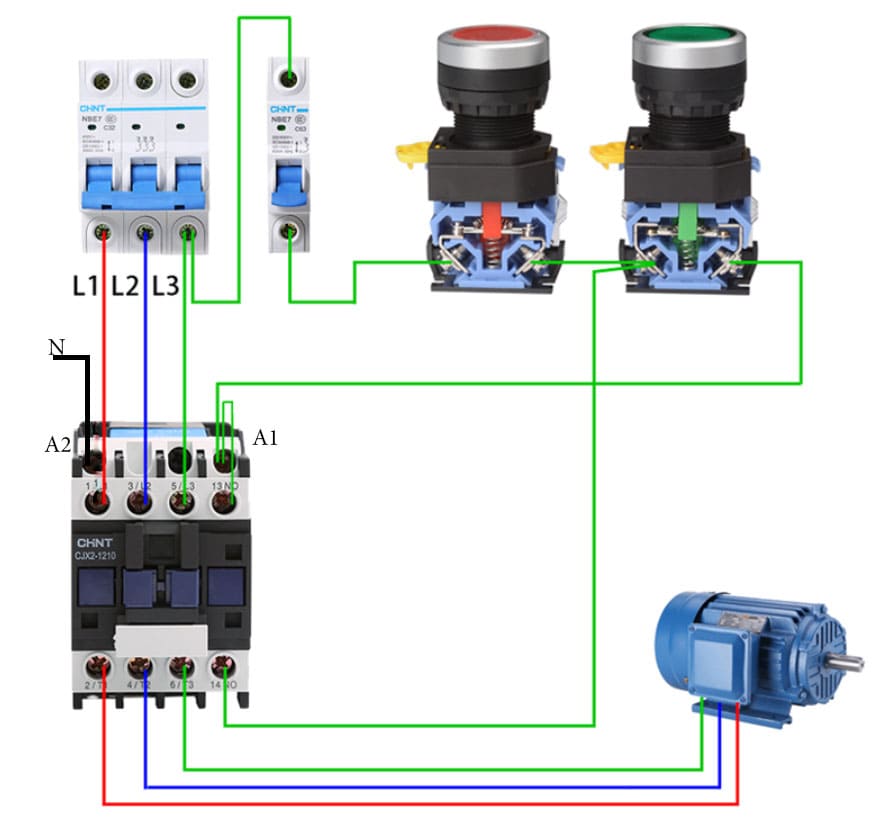

• Bước 1: Nối dây 3 pha vào 3 cực nguồn của MCCB, sau đó nối 3 cực tải của MCCB với 3 cực nguồn của contactor. Cuối cùng kết nối 3 cực tải của contactor với động cơ.
• Bước 2: Dẫn mạch 1 pha tới cực nguồn của MCB 1P, nối cực tải của MCB với nút dừng và nối với nút khởi động.
• Bước 3: Từ các dây nối với nút dừng và nút khởi động, nối chúng với các tiếp điểm phụ thường mở và thường đóng của công tắc tơ.
• Bước 4: Kiểm tra lại các kết nối và thực hiện kiểm tra tải để đảm bảo động cơ hoạt động ổn định với contactor.

Chạy thử

Sau khi kết nối contactor hoàn tất, cần chạy thử động cơ ba pha để kiểm tra hoạt động của hệ thống. Đảm bảo tất cả các kết nối đều chặt chẽ và không có dấu hiệu lỏng lẻo hoặc chập mạch. Trước khi đưa vào sử dụng, hãy quan sát xem động cơ có chạy ổn định không và kiểm tra rơle quá tải cũng như các chức năng bảo vệ khác để đảm bảo hệ thống hoạt động an toàn và hiệu quả.

Các bước chiến đấu bắt đầu từ màn 1

Để đảm bảo lắp đặt chính xác và an toàn, bạn cần thực hiện các bước chuẩn bị, sơ đồ kết nối, nối dây và chạy thử. Sau đây là phần giới thiệu chi tiết về phương pháp nối dây của công tắc tơ một pha để bạn tham khảo:

Các bước chuẩn bị

Trước khi bắt đầu lắp đặt công tắc tơ động cơ một pha, bạn cần chuẩn bị sẵn tất cả các thiết bị và dụng cụ cần thiết để đảm bảo quá trình kết nối diễn ra suôn sẻ và an toàn.

• Cầu dao thu nhỏ 2P: Cầu dao tự động 2 cực giúp bảo vệ mạch điện và ổn định nguồn điện.
• Contactor 1 pha: Là thiết bị dùng để điều khiển hoạt động của động cơ và bộ hẹn giờ.
• hẹn giờ (hẹn giờ): Dùng để điều khiển tắt mở mạch theo thời gian đã đặt.
• động cơ 1 pha: Thiết bị cần điều khiển cũng như dây dẫn và các dụng cụ kết nối như tua vít, kéo, băng keo điện.

Sơ đồ nối dây contactor một pha

Sơ đồ kết nối mạch là cấp nguồn từ cầu dao thu nhỏ đến công tắc tơ, sau đó sử dụng tiếp điểm phụ của công tắc tơ để điều khiển bộ hẹn giờ. Động cơ một pha sẽ lấy điện từ các cực tải của contactor, đảm bảo vận hành đúng theo yêu cầu và bảo vệ an toàn cho thiết bị.

Các bước lắp đặt dây

Sau khi chuẩn bị đầy đủ thiết bị, tiến hành nối dây theo các bước dưới đây để hoàn thiện hệ thống khởi động từ của động cơ một pha.

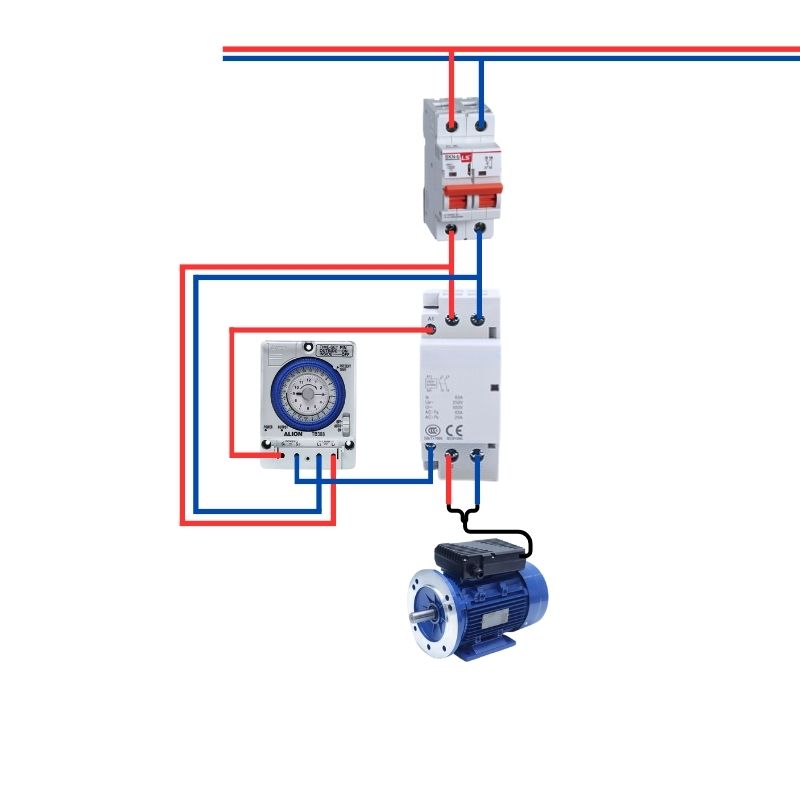

• Bước 1: Dẫn dây pha và dây trung tính vào 2 cực nguồn của MCB 2P.
• Bước 2: Bắt đầu từ 2 cực tải của cầu dao loại nhỏ chia thành 2 nhánh và nối lần lượt với các cực nguồn của contactor và bộ hẹn giờ.
• Bước 3: Nối dây của cực tiếp điểm phụ NO/NC của contactor với bộ định thời để điều khiển mạch.
• Bước 4: Kết nối dây pha và dây trung tính từ các cực tải của contactor với động cơ một pha.

Chạy thử

Sau khi hoàn thành các bước kết nối contactor, hệ thống cần được đưa vào vận hành để đảm bảo mọi thiết bị đều hoạt động bình thường và an toàn. Kiểm tra các kết nối để đảm bảo không có rò rỉ hoặc quá tải. Nếu mọi thứ ổn định thì hệ thống khởi động từ sẽ hoạt động hiệu quả.

Xem thêm: Câu hỏi thường gặp và Phương pháp kiểm tra Contactor

Những điều cần lưu ý khi bắt đầu

• Tại sao cần kiểm tra độ an toàn khi kết nối bộ khởi động từ?

Khi kết nối bộ khởi động từ, điều quan trọng là phải kiểm tra độ an toàn để đảm bảo không có nguy cơ xảy ra tai nạn điện, cháy nổ hoặc đoản mạch. Bạn cần đảm bảo rằng tất cả các kết nối đều chặt chẽ, không có dây lỏng lẻo hoặc tiếp xúc không đúng cách và mạch không mang dòng điện khi kết nối.

• Tôi nên kiểm tra những gì sau khi khởi động?

Sau khi kết nối bộ khởi động từ, bạn cần kiểm tra kết nối, tiếp điểm của contactor và kiểm tra động cơ để đảm bảo hệ thống hoạt động ổn định và không gặp sự cố.

Sau khi đấu nối xong, toàn bộ hệ thống dây điện cần được kiểm tra

• Tôi có cần lắp thêm rơle khi kết nối bộ khởi động từ không?

Nên lắp đặt rơle để bảo vệ mạch khỏi quá tải, ngắn mạch, giúp tự động ngắt mạch và bảo vệ động cơ khỏi bị hư hỏng.

tóm lại, Cách kết nối bộ khởi động từ Công nghệ phù hợp không chỉ giúp bảo vệ các thiết bị điện mà còn cải thiện hiệu suất hệ thống. Hy vọng qua bài viết này các bạn sẽ có thêm kiến ​​thức về cách lắp đặt khởi động từ đúng cách và an toàn. Đừng quên theo dõi etinco Cập nhật thêm nhiều thông tin hữu ích về các thiết bị điện và cách sử dụng hiệu quả!
