Hướng dẫn đấu aptomat chống giật 1 pha và 3 pha

Chu Văn An

Việc kết nối đúng cầu dao chống giật giúp bảo vệ hệ thống điện và đảm bảo an toàn cho người sử dụng. Kết nối không đúng cách có thể khiến thiết bị không hoạt động hiệu quả, làm tăng nguy cơ hỏa hoạn hoặc điện giật. chúng ta hãy đi cùng nhau etinco Tìm hiểu thêm Cách đấu nối cầu dao chống giật Chính xác ở bài viết dưới đây!

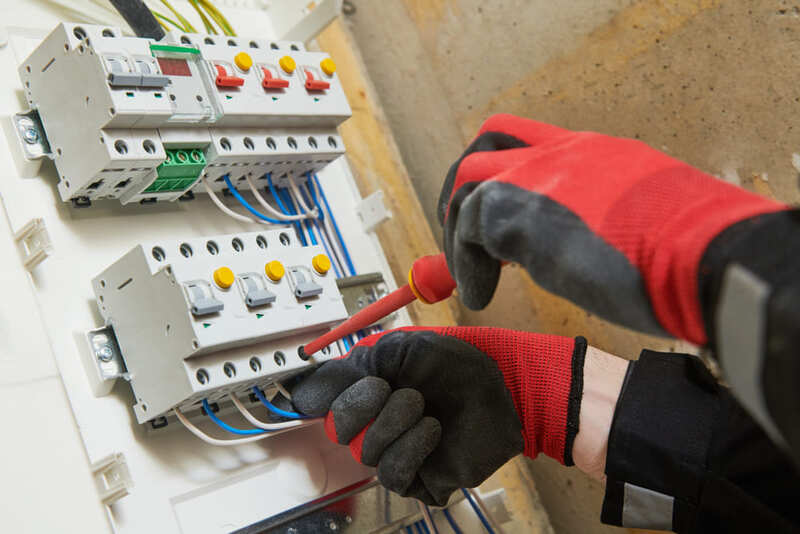

Bước 1: Chuẩn bị CB và dụng cụ chống sốc

Để đảm bảo an toàn và hiệu quả khi lắp đặt cầu dao chống giật thì việc chuẩn bị kỹ lưỡng và lựa chọn thiết bị phù hợp là bước đầu tiên và cực kỳ quan trọng. Dưới đây là hướng dẫn chi tiết:​

• Kiểm tra dung lượng hệ thống

Trước khi lắp đặt cần xác định tổng công suất tiêu thụ của các thiết bị điện trong hệ thống. Nói chung, dòng điện định mức của CB phải lớn hơn dòng điện tối đa của hệ thống khoảng 20-30%.

• Chọn loại CB chống sốc phù hợp

Tùy theo nhu cầu và đặc điểm của hệ thống điện mà bạn có thể lựa chọn các loại cầu dao chống giật sau:​

• Bộ ngắt mạch dòng điện dư:CB tích hợp chức năng chống sốc, bảo vệ quá tải. Lý tưởng cho các hệ thống yêu cầu bảo vệ toàn diện.
• RCCB: CB chỉ có chức năng chống điện giật và không có chức năng bảo vệ quá tải. Khi sử dụng RCCB cần lắp đặt cầu dao thông thường để bảo vệ quá tải.
• Bộ ngắt mạch rò rỉ trái đất: CB ngăn dòng điện rò rỉ xuống đất, bảo vệ người sử dụng khỏi nguy cơ bị điện giật.

• Xác định số pha và số cực của CB

Tùy theo hệ thống điện là 1 pha hay 3 pha mà bạn cần lựa chọn CB có số cực phù hợp:​

• Hệ thống điện một pha: Sử dụng cầu dao 2 cực (1P+N) để bảo vệ đồng thời dây pha (L) và dây trung tính (N). ​
• Hệ thống điện ba pha: Nếu hệ thống sử dụng dây trung tính, nên chọn CB 4 cực (3P+N) để bảo vệ hoàn toàn.

• Chọn dòng rò thích hợp

Dòng rò (IΔn) là giá trị dòng rò khi cầu dao ngắt mạch để bảo vệ. Đối với hệ thống điện gia dụng nên chọn CB có dòng rò 30mA để đảm bảo an toàn cho người sử dụng. Trong môi trường công nghiệp hoặc những nơi có độ ẩm cao, bạn có thể chọn CB có dòng rò cao hơn như 100mA hoặc 300mA.

• Chuẩn bị cài đặt công cụ

Tua vít, máy cắt và tuốt dây, máy thử điện, găng tay cách điện, băng dính cách điện…

Xem thêm: Mẹo chọn mua adapter chống giật tốt nhất cho gia đình

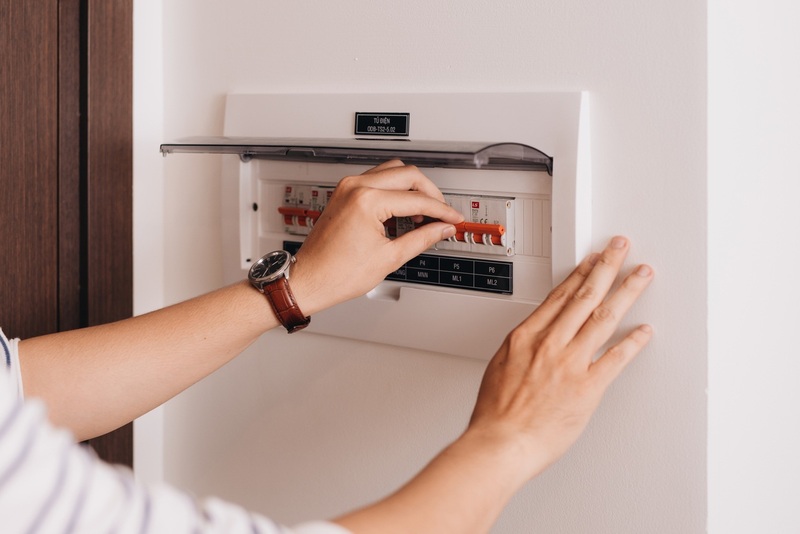

Bước 2: Ngắt nguồn điện khỏi hệ thống

Trước khi kết nối cầu dao chống giật, cầu dao hoặc cầu dao chính cần được tắt để đảm bảo an toàn, tránh nguy cơ bị điện giật, cháy nổ hoặc hư hỏng thiết bị. Kiểm tra lại bằng máy kiểm tra điện để đảm bảo hệ thống đã được ngắt kết nối hoàn toàn. Trong quá trình kết nối, không bao giờ bật lại nguồn cho đến khi tất cả các kết nối hoàn tất và được kiểm tra.

Bước 3: Siết chặt CB chống sốc

Đặt cầu dao chống giật trên ray hoặc tủ điện, đảm bảo đầu dây (nguồn vào) ở phía trên và đầu tải (tải đầu ra) ở phía dưới để đảm bảo hướng vận hành đúng của thiết bị. Khi lắp đặt trên ray dẫn hướng, trước tiên hãy móc phần cố định phía trên của cầu dao vào ray dẫn hướng, sau đó ấn phần cố định phía dưới cho đến khi nghe thấy tiếng “tách” để đảm bảo rằng cầu dao được cố định chắc chắn. Nếu lắp trực tiếp vào tủ điện hãy dùng vít siết chặt CB để tránh bị lỏng trong quá trình sử dụng.

Bước 4: Nối dây pha-trung tính

Việc đấu nối đúng dây pha (L) và dây trung tính (N) vào cầu dao chống giật (CB) là rất quan trọng để đảm bảo an toàn và hiệu quả cho hệ thống điện. Sau đây là hướng dẫn chi tiết lắp đặt cầu dao chống giật cho cầu dao 2 cực và 4 cực:

4.1. Dây CB 2 cực (1 pha)

Cầu dao 2 cực được sử dụng phổ biến trong hệ thống điện một pha, bao gồm pha (L) và trung tính (N).

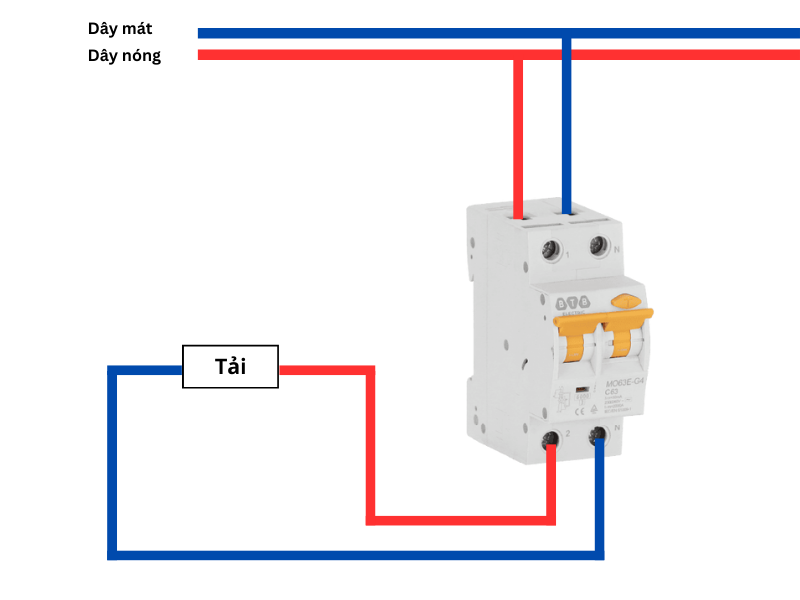

Sơ đồ máy cắt chống giật 2 cực:

Sơ đồ đấu dây máy cắt chống giật 2 cực (1 pha)

Hướng dẫn kết nối:

• Bước một: Xác định đầu vào và đầu ra của CB. Thông thường, đầu vào (dòng) ở trên cùng và đầu ra (tải) ở dưới cùng.​
• Bước 2: Kết nối dây pha (L) của nguồn điện với cực L (đường dây) của đầu vào CB.​
• Bước 3: Nối dây trung tính (N) của nguồn điện với cực N (trung tính) của đầu vào CB.​
• Bước 4: Từ đầu ra của CB, nối dây pha (L) và dây trung tính (N) với tải (thiết bị điện).

ghi chú: Đảm bảo dây pha và dây trung tính được kết nối chính xác với các cực tương ứng. Nếu nối dây không đúng, CB có thể không hoạt động bình thường, dẫn đến nguy cơ không được bảo vệ trong trường hợp hỏa hoạn hoặc tai nạn.​

4.2. Dây CB 4 cực (3 pha)

Cầu dao bốn cực được sử dụng trong hệ thống điện ba pha bốn dây, bao gồm đường dây ba pha (L1, L2, L3) và đường dây trung tính (N).

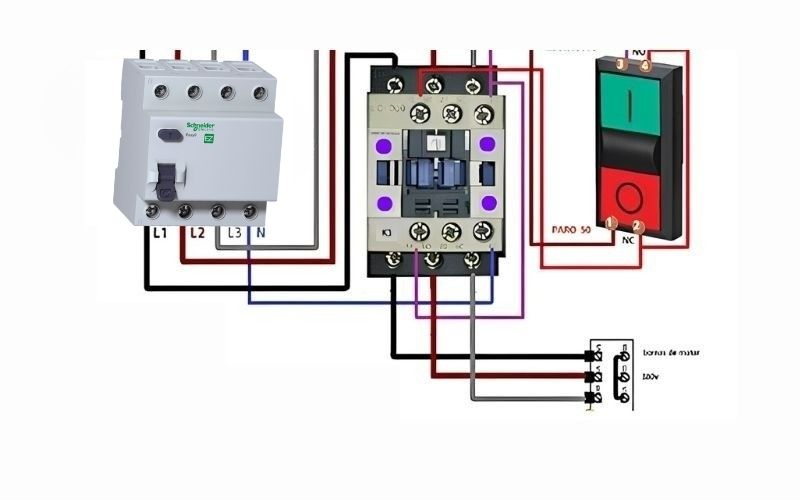

Sơ đồ cầu dao chống giật 4 cực

Sơ đồ đấu dây máy cắt chống giật 4 cực (3 pha)

Hướng dẫn kết nối:

• Bước một: Xác định đầu vào và đầu ra của CB. Thông thường, đầu vào (dòng) ở trên cùng và đầu ra (tải) ở dưới cùng.​
• Bước 2: Nối các đường dây điện ba pha L1, L2, L3 với các cực tương ứng (L1, L2, L3) của cực đầu vào CB.​
• Bước 3: Nối dây trung tính (N) của nguồn điện với cực N của đầu vào CB.​
• Bước 4: Từ đầu ra của CB, nối dây ba pha và dây trung tính vào tải (thiết bị điện ba pha).

ghi chú: Đảm bảo bạn kết nối dây pha và dây trung tính với các cực tương ứng theo đúng thứ tự. Trình tự không chính xác hoặc kết nối không chính xác có thể dẫn đến hư hỏng thiết bị, hỏa hoạn hoặc gây nguy hiểm cho người dùng.​

Nếu dây pha (L) và dây trung tính (N) không được kết nối đúng cách, cầu dao có thể không hoạt động bình thường, dẫn đến nguy cơ bị điện giật, cháy hoặc thiết bị không được bảo vệ trong trường hợp rò rỉ dòng điện. Đối với hệ thống ba pha, trình tự pha không chính xác có thể dẫn đến hư hỏng động cơ, vận hành thiết bị thất thường hoặc tắt hoàn toàn.

Bước 5: Kiểm tra CB chống giật và bật nó lên

Sau khi kết nối và lắp đặt cầu dao chống giật, vị trí của các vít và các đầu nối phải được kiểm tra chắc chắn để tránh nguy hiểm do nới lỏng. Tiếp theo, vệ sinh sạch sẽ vị trí lắp đặt để loại bỏ mọi bụi bẩn, vật cản có thể ảnh hưởng đến hoạt động của thiết bị.

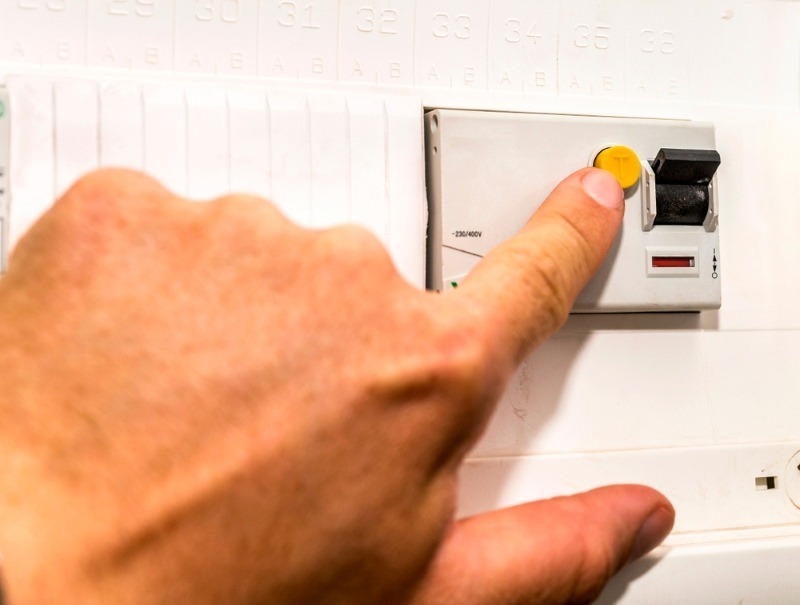

Sau khi khớp xong bật nguồn và nhấn nút Test trên CB để kiểm tra

Sau khi kiểm tra, bật nguồn và nhấn nút kiểm tra Kiểm tra CB xem có khả năng ngắt mạch nếu xảy ra sự cố không. Nếu CB tự động tắt khi nhấn nút kiểm tra nghĩa là thiết bị vẫn hoạt động bình thường. Để đảm bảo tính bảo mật lâu dài, người dùng nên thực hiện thao tác này ít nhất mỗi tháng một lần để sớm phát hiện các lỗi có thể do môi trường hoặc do sử dụng lâu dài.

Bạn có thể quan tâm đến: Hướng dẫn test khả năng chống va đập CB tại nhà đơn giản

Cách đấu nối cầu dao chống giật Công nghệ phù hợp không chỉ giúp bảo vệ hệ thống điện mà còn đảm bảo an toàn cho người sử dụng. Để tránh những tai nạn nguy hiểm, hãy kiểm tra kỹ trước khi cấp điện và kiểm tra cầu dao chống giật thường xuyên. Nếu bạn muốn tìm hiểu thêm về chủ đề này, đừng bỏ lỡ bài viết tiếp theo của tôi etinco Website: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb/
