Hướng dẫn chi tiết chọn aptomat tổng cho hộ gia đình

Việc lựa chọn cầu dao (cầu dao chính) phù hợp là yếu tố then chốt trong việc bảo vệ an toàn điện cho toàn bộ hệ thống trong nhà bạn. Trong bài viết dưới đây, KTH ELECTRIC hướng dẫn chi tiết cách lựa chọn cầu dao chính giúp đảm bảo an toàn, tiết kiệm chi phí và tối ưu hóa hiệu quả.

công thức tính công suất aptomat

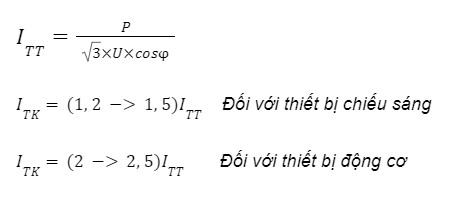

Công suất của cầu dao phải lớn hơn tổng công suất của các thiết bị điện sử dụng. Đây là nguyên tắc cơ bản để lựa chọn bộ ngắt mạch. Bạn có thể áp dụng công thức sau để tính dòng điện của thiết bị:

Ở đó:

• I: cường độ dòng điện (A)
• P: Tổng công suất tiêu thụ (W)
• U: Điện áp (V), điện sinh hoạt thông thường là 220V
• cosφ: hệ số công suất, điện sinh hoạt thường lấy trung bình 0,8

Lưu ý rằng thiết bị điện thực sự cần dòng điện cao hơn khi khởi động so với khi hoạt động ổn định. Vì vậy, ngoài việc tính toán dòng điện (ITT) cũng cần tính toán dòng điện khởi động (ITK) để lựa chọn máy cắt có dòng điện tải lớn hơn nhằm hạn chế vấn đề quá tải.

Ví dụ minh họa

Giả sử tổng công suất của các thiết bị trong gia đình như sau:

• Quạt trần: 70W → ITK ≈ 0,6A
• Bóng đèn: 60W → ITK ≈ 0,5A
• Tivi 32 inch: 69W→ITK ≈ 0,6A
• Điều hòa: 2637W→ITK ≈ 22,5A
• Sạc điện thoại di động: 25W → ITK ≈ 0,2A
• Tổng dòng điện: 24,4A

Tùy thuộc vào tổng cường độ dòng điện, nên chọn Aaptomat có dòng điện định mức khoảng 25A hoặc 32A để đảm bảo vận hành an toàn.

Ngoài việc tính toán mức tiêu thụ hiện tại, cần tuân thủ các quy tắc sau: Ib

Ở đó:

• Ib: Tổng dòng điện tính toán của thiết bị đang sử dụng.
• In: dòng điện định mức của máy cắt.
• Iz: Dòng điện cực đại cho phép của dây dẫn.

Nếu dòng điện định mức (In) của cầu dao cao hơn khả năng chịu tải (Iz) của dây thì khi dòng điện tăng lên, dây sẽ nóng lên trước khi cầu dao có thời gian tắt, dễ gây hư hỏng hoặc nguy cơ cháy nổ. Vì vậy, việc lựa chọn cầu dao cần phải phù hợp với kích thước và khả năng chịu tải của dây dẫn để bảo vệ toàn bộ hệ thống điện.

Để biết thông tin chi tiết về cách chọn Aptomat, hãy xem: Chi tiết về bảng lựa chọn Aptomat dựa trên điện dung được chuyển đổi

Sơ đồ mạch đề xuất cho lưới điện gia đình

Mục đích chính của việc xây dựng sơ đồ mạng điện gia đình chia thành các khu chức năng là khi có sự cố về điện ở một khu vực nào đó thì chỉ có cầu dao nhánh ở khu vực đó sẽ ngắt, còn các khu vực khác vẫn hoạt động bình thường. Điều này không chỉ giúp giảm thiểu nguy cơ lây truyền mà còn giảm thiểu sự gián đoạn trong sinh hoạt gia đình.

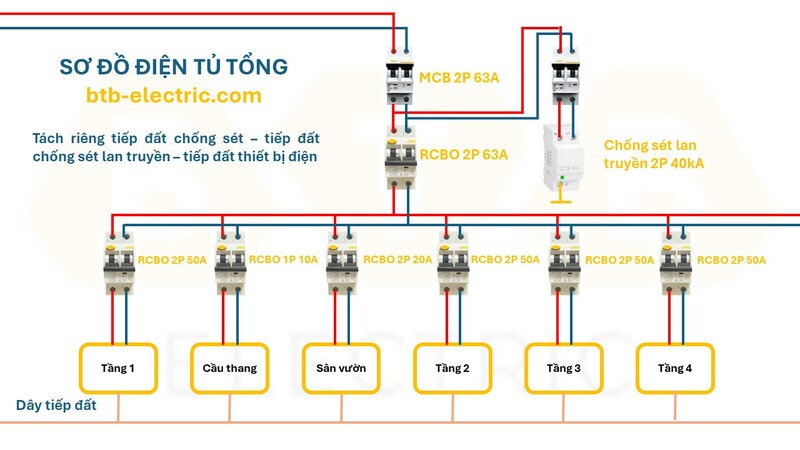

Sơ đồ Aptomat cho gia đình 4 – 5 người

Đối với một hộ gia đình trẻ có từ 4 đến 5 thành viên và có nhu cầu sử dụng điện cơ bản, sơ đồ lưới điện tiêu chuẩn sẽ bao gồm:

• Cầu dao chính là MCB 2P 63A, kết hợp với RCBO 2P hoặc RCCB 2P để phát hiện dòng rò.
• Thiết bị chống sét lan truyền: Lắp đặt trực tiếp từ nguồn điện lưới.
• Nhánh: sử dụng RCBO 2P 50A, chia theo từng tầng hoặc từng khu vực (phòng khách, bếp, phòng ngủ, điều hòa, máy giặt…).

Mẫu bản vẽ mẫu nhà 4 tầng có sân vườn sẽ bao gồm:

• Tầng 1: căn hộ chiếu sáng độc lập + ổ cắm + bếp.
• Tầng 2 và 3: Mỗi phòng ngủ đều có aptomat riêng.
• Tầng 4: phòng thờ riêng hoặc phòng đa năng.
• Sân vườn, gara: có thiết bị tự động ngắt điện riêng khi bảo trì.

Mặt bằng căn hộ 2 phòng ngủ, 2 WC

Hệ thống điện được bố trí theo từng tầng (mỗi tầng gồm 2 phòng ngủ và 2 phòng tắm), sơ đồ điện có thể thiết kế như sau:

• Phòng ngủ master: sử dụng RCBO 2P 32A, aptomat này còn đảm nhiệm phần điện của phòng tắm bên trong.
• Phòng ngủ phụ: RCBO 2P 25A hoặc 32A tùy theo số lượng thiết bị trong phòng.
• Điều hòa: Mỗi máy có MCB 1P 10A – 20A độc lập, dễ dàng điều khiển và bảo trì.
• Máy nước nóng: Đặt cầu dao riêng (MCB hoặc RCBO 1P 16A – 20A) gần vị trí đặt máy để thuận tiện cho việc bật/tắt khi không sử dụng.

Dây CB thông dụng dùng trong gia đình

Trong hệ thống điện dân dụng, cầu dao thường là loại MCB và có thể sử dụng kết hợp với RCCB hoặc RCBO khi cần thiết:

• MCB: Cầu dao trong trường hợp quá tải hoặc ngắn mạch. Thường được sử dụng làm CB chính trong nhà. Xếp hạng hiện tại phổ biến nằm trong khoảng từ 6A đến 100A. Được lắp đặt trong tủ điện đầu vào chính.
• RCCB: dùng để chống rò rỉ và không ngắt mạch khi quá tải. Cần lắp đặt MCB để đảm bảo quá tải và chống va đập.
• RCBO: Tích hợp chức năng của MCB và RCCB. Nó phù hợp với các thiết bị có yêu cầu an toàn cao như máy nước nóng, lò nung điện.

Khuyến nghị chung của CB:

• Nhà đã có điện
• Nhà > 10kW hoặc nhiều tầng → Chọn MCB từ 63A đến 100A
• RCCB 30mA tích hợp để đảm bảo an toàn rò rỉ

Chọn CB cho đồ gia dụng

Chọn điều hòa aptomat

Máy điều hòa tiêu thụ rất nhiều điện để chạy quạt và duy trì nhiệt độ cài đặt ổn định. Vì vậy, việc lắp đặt aptomat riêng cho điều hòa là cần thiết.

Khi chọn điều hòa, bạn cần lựa chọn dựa trên khả năng hoạt động của thiết bị. Công suất này có thể quy đổi ra đơn vị BTU, HP theo các yếu tố sau:

• 1HP = 9000BTU
• 1000BTU = 293W

Từ đó, bạn có thể tính toán dòng điện định mức cần thiết để vận hành điều hòa và chọn một aptomat có thông số kỹ thuật tương ứng.

• Điều hòa 9000BTU: công suất ~900W → chọn aptomat 12A–16A
• Điều hòa 12000BTU: công suất ~1200W → chọn aptomat 20A – 25A
• Điều hòa 18000BTU: công suất ~1800W → chọn aptomat 32A
• Điều hòa 24000BTU: công suất 7032W, sử dụng aptomat 40A

Chọn aptomat phù hợp cho máy nước nóng của bạn

Để đảm bảo an toàn và hiệu quả khi sử dụng máy nước nóng vào mùa đông, việc lắp đặt một máy nước nóng độc lập là vô cùng quan trọng. Nguyên nhân là do máy nước nóng tiêu tốn nhiều điện năng để duy trì nhiệt độ nước cao trong quá trình hoạt động.

Việc lựa chọn cầu dao máy nước nóng cần căn cứ vào công suất hoạt động của thiết bị để xác định dòng điện định mức yêu cầu:

• Bình nước 15 lít: ~1500W → CB 16A
• Bình nước 30 lít: ~2000W → CB 20A

Nên sử dụng RCBO chống sốc, tốt nhất nên lắp đặt trong phòng tắm và gần máy nước nóng.

Chọn bếp từ aptomat

Bếp từ là thiết bị điện có công suất lớn, yêu cầu dòng điện ổn định và độ an toàn cao trong quá trình sử dụng. Cần lưu ý rằng khi khởi động bếp từ, bếp từ thường tiêu thụ dòng điện nhiều hơn bình thường khoảng 20% ​​đến 25%. Vì vậy, cầu dao của bếp từ cần lựa chọn có công suất quá tải để tránh trường hợp cầu dao bị đứt khi bật bếp từ.

• Bếp từ 3000W: yêu cầu dòng điện khoảng 22A → nên sử dụng aptomat 25A.
• Bếp từ 3500W: yêu cầu dòng điện khoảng 26A → phù hợp với aptomat 32A.
• Bếp từ 4000W: dòng điện khoảng 30A → 32A sang 40A có thể sử dụng adapter tùy theo độ ổn định của lưới điện.
• Bếp từ 5000W: Dòng điện yêu cầu khoảng 37A → 40A nên chọn bếp từ để đảm bảo an toàn.
• Bếp từ 6000W: yêu cầu dòng điện khoảng 44A → Aptomat 50A là lựa chọn phù hợp.

Lưu ý đối với bếp từ đôi hoặc bếp từ có chức năng Booster (mở rộng công suất nhanh) nên ưu tiên RCBO 2P có chức năng chống quá tải, ngắn mạch, chống rò rỉ để đảm bảo an toàn cho thiết bị và người sử dụng. Ngoài ra, dây cấp nguồn của bếp cũng cần phải có tiết diện đồng đều để tránh tình trạng dây dẫn quá nóng, có thể gây nguy hiểm khi sử dụng lâu dài.

Chọn bộ ngắt mạch máy bơm

Vì máy bơm có đặc điểm là khởi động ở công suất cao hơn công suất định mức nên việc lựa chọn cầu dao thích hợp là yếu tố then chốt giúp thiết bị hoạt động ổn định, tránh cháy nổ và đảm bảo tuổi thọ lâu dài.

• Máy bơm nước 370W (1/2HP): dòng điện định mức khoảng 3A → chọn aptomat 6A.
• Máy bơm nước 750W (1HP): dòng điện định mức khoảng 5,5A → nên chọn bộ chuyển đổi 10A.
• Bơm 1100W (1.5HP): dòng điện khoảng 8A → chọn aptomat 16A.
• Máy bơm nước 1500W (2HP): nên chọn dòng điện khoảng 11A → 20A.
• Máy bơm công suất lớn trên 2,2kW: dòng điện định mức lên tới 15A trở lên → ưu tiên sử dụng aptomat 25A hoặc 32A tùy theo yêu cầu sử dụng và tần suất hoạt động.

Những lưu ý khác khi chọn CB cho ngôi nhà của bạn

Để chọn được một chiếc Aaptomat đạt tiêu chuẩn kỹ thuật và có thể sử dụng an toàn tại nhà, bạn cần chú ý những điểm sau:

• Việc chọn bộ khuếch đại thường sẽ tăng tổng công suất lên 20-30% để tránh việc mở rộng thiết bị.
• Tiết diện dây dẫn: phải tương ứng với dòng điện ngắt mạch (ví dụ: CB 20A cho dây dẫn 2,5mm², CB 32A cho dây dẫn 4mm²).
• CB chống giật: RCBO hoặc MCB+RCCB được ưu tiên sử dụng cho các thiết bị trong phòng tắm và khu vực ẩm ướt.
• Vị trí lắp đặt: Cầu dao chính nên đặt ở tủ điện chính để dễ dàng thao tác. Chi nhánh CB nằm trên sàn hoặc khu vực gần thiết bị.

Mua cầu dao tích hợp chất lượng cao tại KTH ELECTRIC

KTH ELECTRIC hiện cung cấp đa dạng các dòng MCB đến từ các thương hiệu nổi tiếng như LS, BTB Electric,… phù hợp với nhu cầu lắp đặt tại nhà – từ nhà phố, chung cư cho đến biệt thự cao tầng. Các dòng máy cắt MCB chất lượng cao được KTH ELECTRIC phân phối bao gồm:

• MCB LS: MCB LS có thiết kế chắc chắn, có độ bền cao thích hợp để lắp đặt làm cầu dao đa năng trong hệ thống điện gia dụng. Ngoài ra, LS còn tích hợp mạch RCCB giúp phát hiện rò rỉ và nâng cao độ an toàn khi sử dụng.
• MCB BTB Electric: Đây là dòng sản phẩm aptomat tuân thủ đầy đủ các tiêu chuẩn an toàn điện quốc tế và có thể hoạt động lâu dài trong điều kiện khí hậu nóng ẩm của Việt Nam.

Ngoài ra, KTH ELECTRIC còn phân phối các dòng RCCB – RCBO khác của các thương hiệu nổi tiếng:

• Mitsubishi: Công nghiệp chuyên nghiệp, vận hành ổn định và độ tin cậy cao.
• Hyundai: dòng sản phẩm cao cấp với tính năng bảo vệ vượt trội và chống rò rỉ hiệu quả.

KTH ELECTRIC cam kết cung cấp sản phẩm chính hãng 100% và nói không với các sản phẩm kém chất lượng trôi nổi trên thị trường. Với hệ thống nhập khẩu và phân phối trực tiếp, giá của KTH ELECTRIC luôn được chiết khấu cao, đặc biệt hấp dẫn các đại lý, nhà thầu và người tiêu dùng mua với số lượng lớn. Ưu điểm khi mua hàng tại KTH ELECTRIC:

• Giảm giá đáng kể chi phối sự cạnh tranh trên thị trường.
• Sản phẩm độc quyền, sử dụng dòng RCCB – MCB BTB chính hãng.
• Chính sách bảo hành rõ ràng (tối thiểu 12 tháng) theo tiêu chuẩn của nhà sản xuất.
• Hỗ trợ kỹ thuật tận tình, tư vấn lựa chọn cầu dao phù hợp cho hệ thống điện.
• Giao hàng nhanh chóng toàn quốc có hóa đơn VAT đầy đủ.

Nếu bạn có nhu cầu mua một chiếc aptomat đa năng cho gia đình, vui lòng liên hệ qua số nóng: 0939 66 44 22 Yêu cầu tư vấn và báo giá.
