Hướng dẫn cài đặt bộ điều khiển tụ bù Shizuki

Chu Văn An

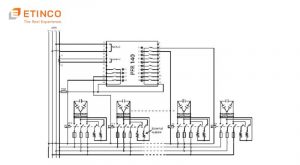

Hướng dẫn cài đặt Bộ điều khiển tụ điện Shizuki Q-AUTOMAT /V, Mã MS-6Q, MS-8Q và MS-12Q

Shizuki MS-6Q: Bộ điều khiển điện dung 6 cấp, kích thước mặt 144×144 (đục 138×138) Shizuki MS-8Q: Bộ điều khiển điện dung 8 cấp, kích thước mặt 144×144 (đục 138×138) Shizuki MS-12Q: Bộ điều khiển điện dung 12 cấp, kích thước mặt 144×144 (đục 138×138) Xem ngay: bảng giá tụ nuintek và tụ samwha

Đặc tính kỹ thuật chính của bộ điều khiển tụ điện SHIZUKI

Tự động điều chỉnh hệ số C/K và số định mức. Tự động thay đổi cực tính của máy biến dòng. Hiển thị các thông số: hệ số công suất cos (phi), dòng điện và hài tổng của dòng điện (THD). Độ nhạy có thể lập trình Cấp độ cuối cùng cho phép lập trình cảnh báo và điều khiển quạt. Báo động thấp áp, quá áp, thiếu bù, bù quá mức và THD cao. Tuân thủ tiêu chuẩn IEC 61000-6-2.

Cài đặt bộ điều khiển bù SHIZUKI

Sơ đồ vị trí phím chức năng bộ điều khiển Shizukia: 3 LED 7 đoạn hiển thị giá trị b: 2 đèn hiển thị cosine chậm (IND) hoặc cosine nhanh (CAP) c: LED hiển thị các mức trạng thái hoặc thông số khác nhau: Nút Up: dùng để chỉnh giá trị lên trên, chuyển menu…e: Nút MODE dùng để thay đổi menuf: Nút xuống dùng để chỉnh giá trị xuống dưới, chuyển menu…g: Nút PROG dùng để cài đặt thông sốsh: Đèn báo chế độ bù bằng tay hoặc tự động (Tự động)g: Đèn báo hiển thị việc theo dõi hoặc cài đặt thông số. Bước 1: Thiết lập hệ số cos(phi). Bật nguồn bộ điều khiển và nhấn nút MODE cho đến khi đèn Set Cos(phi) bật sáng. Nhấn nút PROG để điều chỉnh hệ số Cos(phi). Nhấn nút Lên hoặc Xuống để chọn hệ số Cos(phi) mong muốn. Thông số này thường được đặt ở mức 0,90 đến 0,98 cm (đèn IND ở màn hình b sáng lên). Tổng quát thiết lập Cos(phi)=0.95IND Bước 2: Thiết lập hệ số C/K Hệ số C/K của bộ điều khiển tụ Shizuki có thể được thiết lập tự động. Tuy nhiên, nếu lắp đặt ở xưởng lắp đặt thì hệ số cần phải được cài đặt thủ công để bộ điều khiển tụ hoạt động chính xác hơn. Trước khi cài đặt chúng ta cần biết hệ số CK để nhập vào. Hệ số này có thể được tính bằng công thức trong sổ tay hướng dẫn bộ điều khiển tụ điện. Giả sử chúng ta sử dụng bộ điều khiển 6 cấp để điều khiển bù của tụ điện 4 cấp. Điện dung mỗi cấp là 20KVar, 415V, máy biến dòng sử dụng là loại 250/5A => hệ số C/K là 0,56. Điều chỉnh: Nhấn và giữ nút MODE cho đến khi đèn C/K sáng lên. Nhấn nút PROG để thay đổi giá trị C/K. Nhấn nút LÊN hoặc XUỐNG cho đến khi hệ số C/K là 0,56. Nhấn nút PROG để xác nhận thay đổi giá trị C/K.

Bước 3: Lắp tụ điện. Giả sử chúng ta sử dụng cấp 4 có cùng công suất 20KVar. Nhấn nút MODE cho đến khi đèn báo RATED STEPS sáng lên. Nhấn nút PROG để thay đổi giá trị bước tụ điện. Lúc này chúng ta sẽ thấy đèn 1 bật sáng. Nhấn nút PROG để thay đổi giá trị. Nhấn nút lên hoặc xuống cho đến khi đạt giá trị 001. Xác nhận thay đổi bằng cách nhấn nút PROG. Nhấn nút UP và đèn số 2 sẽ sáng lên. Hãy tiếp tục và thay đổi bước số 2 thành 001 ở trên. Nhập 001 ở bước 3 và 4. Tiếp tục với bước 5,6 nhập giá trị 000 cho tụ điện (vì chúng không được sử dụng). Hoàn thành bước thiết lập tụ điện.

Bước 4: Cài đặt chương trình điều khiển Đầu tiên chúng ta sẽ cài đặt chương trình điều khiển bù thủ công để kiểm tra hoạt động của contactor. Nhấn nút MODE cho đến khi đèn báo SWITCH PRO sáng lên. Nhấn nút PROG để thay đổi chương trình điều khiển. Nhấn nút LÊN hoặc XUỐNG để chọn chương trình điều khiển thủ công (nA). Xác nhận thay đổi bằng cách nhấn nút PROG. Để kiểm tra chương trình điều khiển bù thủ công, nhấn nút MODE cho đến khi đèn MANUAL sáng. Nhấn lần lượt các nút LÊN và xem. Nếu công tắc tơ di chuyển sau mỗi lần nhấn, mạch điều khiển và chương trình bù thủ công đang hoạt động tốt. Nhấn nút xuống để cắt mức tụ điện. Sau khi kiểm tra điều khiển bù thủ công, chúng ta tiếp tục chuyển sang chương trình điều khiển bù tự động như sau: Nhấn và giữ nút MODE cho đến khi đèn SWITCH PRO bật sáng. Nhấn nút PROG để thay đổi chương trình điều khiển. Nhấn nút LÊN hoặc XUỐNG để chọn chương trình điều khiển tự động (Aut). Xác nhận thay đổi bằng cách nhấn nút PROG.

Việc cài đặt thông số cơ bản của bộ điều khiển tụ điện Shizuki đã hoàn tất. Bộ điều khiển sẽ hoạt động trong hầu hết các trường hợp. Nếu thông báo lỗi xuất hiện, chúng ta cần tham khảo hướng dẫn sử dụng đầy đủ để giải quyết.
