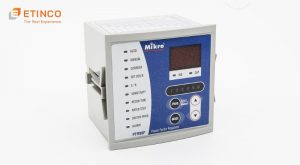

Hướng dẫn cài đặt bộ điều khiển tụ bù Mikro pfr96

Chu Văn An

Mikro PFR96 là một trong những bộ điều khiển bù công suất phản kháng rất được ưa chuộng (kích thước 96x96mm). Bài viết này sẽ hướng dẫn các bạn cách cài đặt, kết nối và thiết lập các thông số cơ bản của bộ điều khiển tụ điện Mikro này.

Đặc tính kỹ thuật chính của bộ điều khiển tụ điện MIKRO PFR96

• Điều khiển chuyển mạch bằng bộ xử lý thông minh
• Tự động điều chỉnh hệ số C/K và số lượng cài đặt
• Tự động thay đổi cực của máy biến dòng
• Hiển thị thông số: hệ số công suất cos (phi), dòng điện và tổng sóng hài của dòng điện (THD)
• Độ nhạy lập trình
• Cấp độ cuối cùng cho phép lập trình cảnh báo và điều khiển quạt
• Giao diện thân thiện với người dùng
• Tuân thủ tiêu chuẩn IEC 61000-6-2

Hướng dẫn cài đặt bộ điều khiển tụ điện MIKRO PFR96

Bước 1: Đặt hệ số cosphi

Bật nguồn bộ điều khiển và nhấn nút MODE/SCROLL cho đến khi đèn báo Set Cos(phi) sáng lên. Nhấn nút PROGRAMS để điều chỉnh hệ số Cos(phi). Nhấn nút Lên hoặc Xuống để chọn hệ số Cos(phi) mong muốn. Thông số này thường được đặt ở mức 0,90 đến 0,98 cm (đèn IND ở màn hình b sáng lên). Thường đặt Cos(phi)=0,95

Bước 2: Thiết lập hệ số C/K

Hệ số C/K của bộ điều khiển tụ điện Mikro có thể được đặt tự động. Tuy nhiên, nếu lắp đặt ở xưởng lắp đặt thì hệ số cần phải được cài đặt thủ công để bộ điều khiển tụ hoạt động chính xác hơn.

Trước khi cài đặt chúng ta cần biết hệ số CK để nhập vào. Hệ số này có thể được tính bằng công thức trong sổ tay hướng dẫn bộ điều khiển tụ điện.

Giả sử chúng ta sử dụng bộ điều khiển 6 cấp để điều khiển bù điện dung 4 cấp. Điện dung mỗi cấp là 20KVar, 415V, máy biến dòng sử dụng là loại 250/5A => hệ số C/K là 0,56.

Điều chỉnh: Nhấn và giữ nút MODE/SCROLL cho đến khi đèn C/K sáng lên. Nhấn nút CHƯƠNG TRÌNH để thay đổi giá trị C/K. Nhấn nút LÊN hoặc XUỐNG cho đến khi hệ số C/K là 0,56. Nhấn nút PROGRAMS để xác nhận thay đổi giá trị C/K.

Bước 3: Lắp tụ điện

Giả sử chúng ta sử dụng cấp 4 có cùng công suất 20KVar. Nhấn nút “Chế độ/Cuộn” cho đến khi đèn “Các bước đã xếp hạng” bật sáng. Nhấn nút CHƯƠNG TRÌNH để thay đổi giá trị bước tụ điện. Lúc này chúng ta sẽ thấy đèn 1 bật sáng. Nhấn nút “Chương trình” để thay đổi giá trị. Nhấn nút lên hoặc xuống cho đến khi đạt giá trị 001. Nhấn nút chương trình để xác nhận thay đổi. Nhấn nút UP và đèn số 2 sẽ sáng lên. Hãy tiếp tục và thay đổi bước số 2 thành 001 ở trên. Nhập 001 ở bước 3 và 4. Tiếp tục với bước 5,6 nhập giá trị 000 cho tụ điện (vì chúng không được sử dụng). Hoàn thành bước thiết lập tụ điện.

Bước 4: Cài đặt trình điều khiển

Đầu tiên chúng ta sẽ cài đặt chương trình điều khiển bù thủ công để kiểm tra hoạt động của contactor. Nhấn nút MODE/SCROLL cho đến khi đèn báo SWITCH PRO sáng lên. Nhấn nút chương trình để thay đổi chương trình điều khiển. Nhấn nút LÊN hoặc XUỐNG để chọn chương trình điều khiển thủ công (nA). Xác nhận thay đổi bằng cách nhấn nút “Chương trình”.

Để kiểm tra chương trình điều khiển bù bằng tay, nhấn nút MODE/SCROLL cho đến khi đèn MANUAL sáng. Nhấn từng nút LÊN và xem. Nếu công tắc tơ di chuyển sau mỗi lần nhấn, mạch điều khiển và chương trình bù thủ công đang hoạt động tốt. Nhấn nút xuống để cắt mức tụ điện.

Sau khi kiểm tra điều khiển bù thủ công, chúng ta tiếp tục chuyển sang chương trình điều khiển bù tự động như sau:

1. Nhấn nút MODE/SCROLL cho đến khi đèn báo SWITCH PRO sáng lên.
2. Nhấn nút chương trình để thay đổi chương trình điều khiển.
3. Nhấn nút LÊN hoặc XUỐNG để chọn chương trình điều khiển tự động (Aut).
4. Xác nhận thay đổi bằng cách nhấn nút “Chương trình”.

Cài đặt thông số cơ bản cho bộ điều khiển tụ điện Mikro đã hoàn tất. Bộ điều khiển sẽ hoạt động trong hầu hết các trường hợp. Nếu thông báo lỗi xuất hiện, chúng ta cần tham khảo hướng dẫn sử dụng đầy đủ để giải quyết.

Bộ điều khiển bình ngưng Mikro còn có thêm chức năng cảnh báo và cài đặt điều khiển quạt làm mát tủ điện. Để cài đặt các tính năng này, chúng ta cần tham khảo hướng dẫn sử dụng bộ điều khiển điện dung Mikro của hãng.
