Hướng dẫn cài đặt biến tần LS G100

Chu Văn An

LS cung cấp nhiều dòng biến tần khác nhau để đáp ứng các nhu cầu công nghiệp khác nhau. Bài viết dưới đây KTH ELECTRIC sẽ hướng dẫn bạn cách lắp đặt biến tần LS G100 series.

Cài đặt thông số cơ bản của biến tần G100

Mỗi biến tần yêu cầu một quy trình lắp đặt khác nhau nhưng có 4 thông số quan trọng cần nhớ khi lắp đặt biến tần.

Các thông số lựa chọn chế độ RUN/STOP

Theo các loại biến tần khác nhau, hãy tìm các thông số như “lựa chọn nguồn vận hành chính”, “chế độ vận hành” hoặc “chế độ truyền động-chạy/dừng” trong sách hướng dẫn thông qua bàn phím hoặc qua chốt điều khiển bên ngoài (24V+S1), sau đó thực hiện các lựa chọn sau:

• 0: Bàn phím: Chạy/dừng bằng bàn phím.
• 1: Điều khiển chạy/dừng bên ngoài: Điều khiển chạy/dừng bên ngoài.
• 2: Giao tiếp: chạy/dừng qua cổng RS485.

Thời gian tăng tốc 1, thời gian giảm tốc 1

Thông số này trực tiếp xác định liệu máy có thể chạy trơn tru ở hiện tại và trong tương lai hay không.

Thời gian tăng tốc là thời gian để động cơ chạy từ 0Hz đến 50HZ khi nhấn phím RUN. Phạm vi mặc định là 10 giây. Thời gian giảm tốc là thời gian từ khi nhấn nút dừng cho đến khi động cơ dừng hẳn. Có một thông số cài đặt trong bộ biến tần bỏ qua chế độ giảm tốc, đó là Fee Run, tức là khi nhấn STOP, động cơ sẽ dừng tự do.

cách thay đổi tần số

Thông số này sẽ có các tên gọi khác nhau ở nhiều hãng biến tần khác nhau, chẳng hạn như lựa chọn nguồn tần số chính, phương pháp cài đặt tần số, lệnh tần số, v.v., nhưng nhìn chung nó bao gồm các tùy chọn sau:

• 0: Bàn phím: Sử dụng các nút lên xuống trên bàn phím để thay đổi tần số.
• 1: Chiết áp trên bàn phím: Sử dụng núm xoay để thay đổi tần số.
• 2: Đầu vào tín hiệu analog AVI bên ngoài: thay đổi tần số thông qua tín hiệu điện trở thay đổi hoặc 0-10VDC.
• 3: Đầu vào tín hiệu analog ACI bên ngoài: thay đổi tần số thông qua tín hiệu 4-20mA.
• 4: Tần số cài đặt giao tiếp: thay đổi tần số thông qua RS485.
• 5: Tần số đầu ra PID: thay đổi tần số thông qua tín hiệu phản hồi PID.

giới hạn tần số

Thông số này cho phép động cơ chạy nhanh nhất tính bằng Hz. Giả sử rằng khi đặt thành 40Hz, động cơ chạy ở tốc độ tối đa 40Hz, n=60×40/2 = 1200 RPM. Người vận hành có thể tự do đặt giới hạn tần số cho động cơ thông thường trong phạm vi thường được sử dụng là 1-60Hz.

Hướng dẫn lắp đặt biến tần LS G100

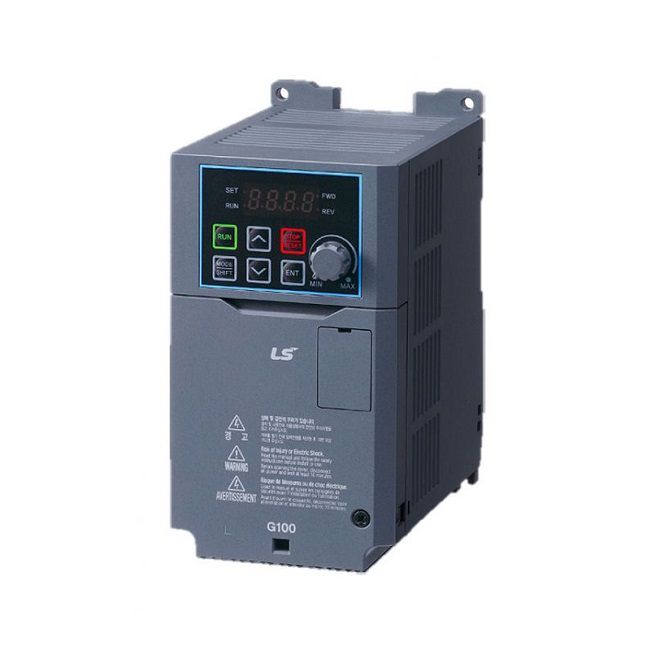

Bộ biến tần LS G100 Series là dòng biến tần linh hoạt được tối ưu hóa cho nhiều ngành công nghiệp, có hiệu suất mô-men xoắn được cải thiện và khả năng điều khiển không cần cảm biến mạnh mẽ. Bộ biến tần dòng LS thích hợp cho máy cắt, máy uốn, máy bơm, máy nén, cần cẩu và các thiết bị khác trong ngành gia công kim loại, xử lý nước và bảo vệ môi trường.

Đặc điểm kỹ thuật:

• Điện áp đầu vào: 3 pha (380 – 480VAC).
• Dòng điện đầu ra: 2.5A – 88A
• Công suất: 0,4kW – 22kW
• Tích hợp bộ lọc EMC và hỗ trợ nhiều mạng truyền thông (Modbus, Ethernet IP).

Cách lắp đặt biến tần LS G100

Sơ đồ nối dây biến tần dòng LS G100

Kết nối phần trình điều khiển

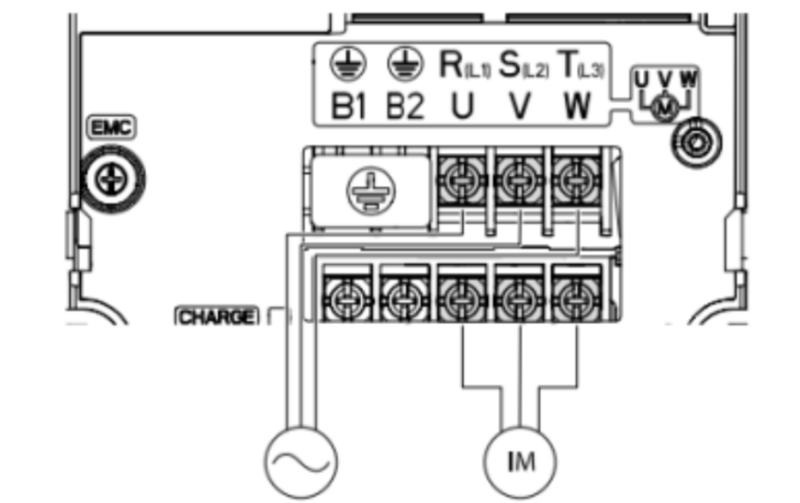

Ba pha G100_0.4~4.0kW

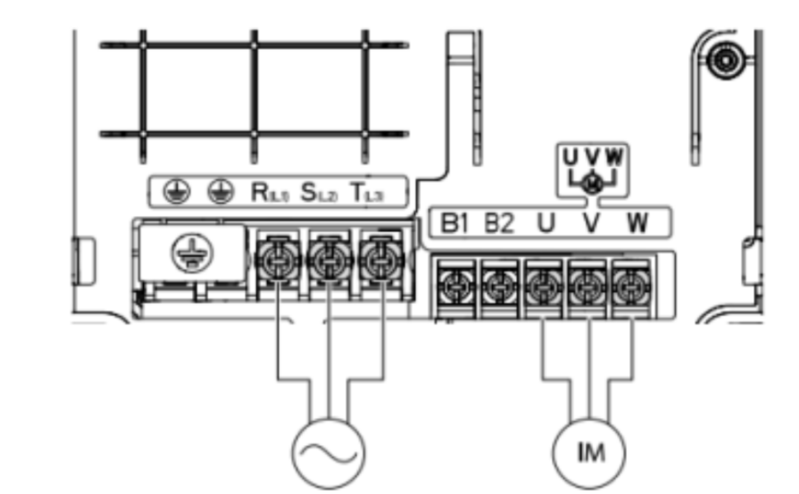

Ba pha G100_5.5~7.5kW

biểu tượng	giải thích	mô tả
	đất	để nối đất
R(L1)/S(L2)/T(L3)	Kết nối nguồn AC	Được sử dụng để cung cấp nguồn AC cho biến tần.
B1/B2	Kết nối điện trở hãm và điện trở xả	Dùng để kết nối điện trở hãm và điện trở phóng điện
TIA CỰC TÍM/TIA UV/TIA CỰC TÍM	Đầu ra để điều khiển động cơ	3 dây nối động cơ

Lưu ý: Dây kết nối nguồn của biến tần 3 pha 0,4~4,0kW dòng LS G100 được thiết kế ngay phía trên dây kết nối động cơ nên trong quá trình kết nối phải kết nối đúng dây và đúng loại kết nối để tránh đấu nối nguồn điện vào dây kết nối động cơ và ngược lại.

phần điều khiển kết nối

đi vào

đầu ra

Hướng dẫn cài đặt chi tiết dòng LS G100

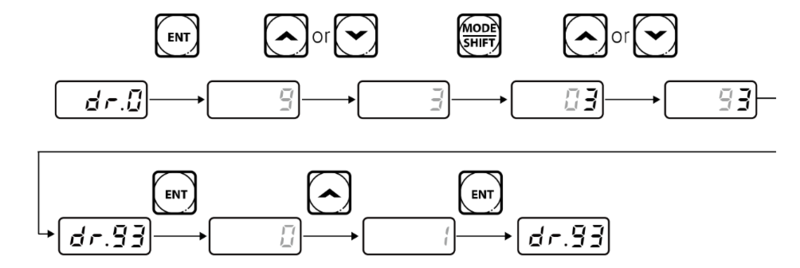

Reset biến tần dòng LS G100 về thông số mặc định của nhà sản xuất

• Bước 1: Nhập nhóm chức năng chính dr.0.
• Bước 2: Vào chức năng dr.93.
• Bước 3: Nhấn phím ENT để vào chức năng dr.93. Sau đó, đặt giá trị dr.93 = 1. Nhấn ENT để lưu giá trị.
• Bước 4: Biến tần đã được khôi phục về thông số mặc định.

Trước khi lắp đặt biến tần cần phải reset lại để tránh trường hợp biến tần bị nhà sản xuất lắp đặt. Nếu các chức năng cài đặt ghi đè lên nhau hoặc xảy ra sự cố trong quá trình cài đặt, biến tần cũng cần được cài đặt lại.

Chức năng cơ bản khi lắp biến tần LS G100

Chức năng cài đặt thông số động cơ

Cài đặt tần số điều khiển tối đa của biến tần dòng LS G100

• Bước 1: Nhập nhóm chức năng chính dr.0.
• Bước 2: Vào chức năng dr.20.
• Bước 3: Nhấn phím ENT để vào chức năng dr.20. Sau đó, nhập giá trị tần số tối đa mong muốn. Nhấn ENT để lưu giá trị.

Lắp biến tần LS G100 series để điều khiển động cơ ngay khi bật nguồn

• Bước 1: Nhập nhóm chức năng chính Ad.0.
• Bước 2: Vào chức năng Ad.10.
• Bước 3: Nhấn phím ENT để vào chức năng Ad.10. Sau đó, chuyển giá trị Ad.10 = 1 (hoạt động bật nguồn). Nhấn ENT để lưu giá trị.

Lưu ý khi lắp đặt biến tần LS G100

• Hiểu biết về công nghệ điện và điều khiển: Biến tần là thiết bị phức tạp, mỗi nhà sản xuất đều có hướng dẫn lắp đặt khác nhau. Vì vậy, nếu bạn chưa hiểu sâu về cách thức hoạt động của biến tần cũng như những kiến ​​thức cơ bản về điện thì nên tìm đến những kỹ thuật viên chuyên nghiệp để lắp đặt biến tần.
• Tính đặc thù của ứng dụng: Độ phức tạp của ứng dụng ảnh hưởng đến quá trình cài đặt biến tần. Vì vậy, cần tìm hiểu chính xác yêu cầu của ứng dụng như tốc độ, vị trí, khả năng tích hợp giữa nhiều bộ biến tần để tìm ra phương án lắp đặt thiết bị phù hợp.
• Hỗ trợ phần mềm và tài liệu: Các nhà sản xuất LS thường cung cấp phần mềm và tài liệu cài đặt đi kèm để hỗ trợ việc cài đặt từng loại biến tần. Việc nghiên cứu và ứng dụng thực tế sẽ giúp quá trình lắp đặt biến tần của bạn trở nên dễ dàng hơn.

KTH ELECTRIC hướng dẫn bạn cách lắp đặt biến tần dòng LS G100. Một lần nữa, nếu bạn không có đủ kiến ​​thức chuyên môn về biến tần, chúng tôi khuyên bạn nên tìm kiếm sự trợ giúp từ các kỹ thuật viên chuyên nghiệp. Để biết thêm kiến ​​thức về biến tần, vui lòng truy cập: https://etinco.vn/tin-tuc/.
