Hướng dẫn cách đấu nối biến tần 3 pha và những lưu ý khi lắp đặt

Chu Văn An

Biến tần ba pha có nhiều ứng dụng trong khu vực công nghiệp, thương mại và dân cư. Tuy nhiên, không phải ai cũng rõ ràng về cách kết nối một biến tần như vậy để phục vụ mục đích dự định của nó. KTH ELECTRIC sẽ hướng dẫn bạn cách đấu nối biến tần ba pha và những điều cần chú ý trong quá trình lắp đặt thiết bị.

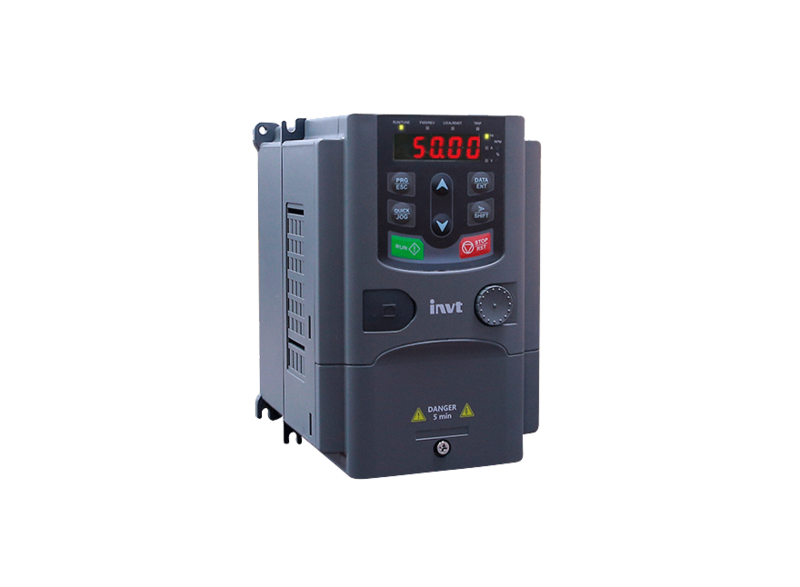

Biến tần ba pha là gì?

Biến tần ba pha là thiết bị chuyển đổi nguồn DC thành đầu ra AC ba pha (380V, 440V) thông qua cấu trúc chuyển mạch bán dẫn công suất. Trong cấu trúc này, tín hiệu cổng được đưa vào công tắc nguồn ở góc 60 độ, tạo ra tín hiệu xoay chiều ba pha cần thiết.

Bộ biến tần ba pha thường được sử dụng kết hợp với các mô-đun hoặc lưới quang điện (PV) và có nhiều ứng dụng trong các hệ thống năng lượng tái tạo như lắp đặt quang điện mặt trời và môi trường công nghiệp.

So với bộ biến tần một pha, bộ biến tần ba pha có ưu điểm hơn về tính linh hoạt và phạm vi ứng dụng. Sự đa dạng của các chức năng điều khiển giúp thiết bị tối ưu hóa quy trình sản xuất hiện đại và tăng hiệu quả hệ thống.

Hướng dẫn cách đấu nối biến tần ba pha

Để kết nối biến tần ba pha, trước tiên bạn cần xác định các ký hiệu đại diện cho các đầu nối trên thiết bị. Về cơ bản, các ký hiệu trong sơ đồ đấu nối biến tần ba pha bao gồm:

• L1, L2, L3 (hoặc R, S, T): nguồn điện biến tần 3 pha (220V hoặc 380V).
• U, V, W: Đầu ra biến tần nối với động cơ 3 pha.

Nếu động cơ có 6 dây thì bạn cần:

• Trước khi kết nối với biến tần, hãy kết nối các dây theo hình tam giác.
• Kiểm tra cẩn thận sơ đồ mạch và hướng dẫn của nhà sản xuất để tránh nhầm lẫn.

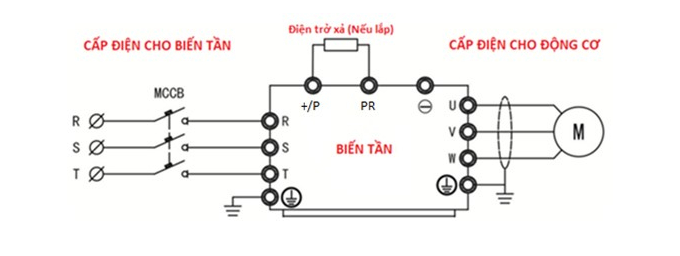

Sơ đồ nối dây biến tần ba pha, biến tần ba pha

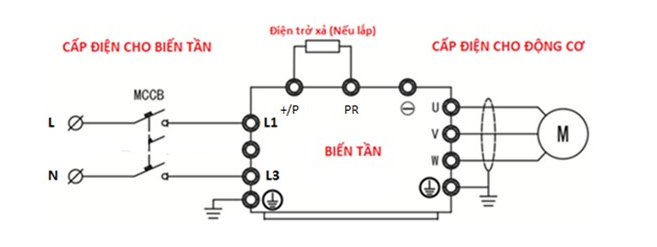

Sơ đồ nối dây biến tần 1 pha đến 3 pha

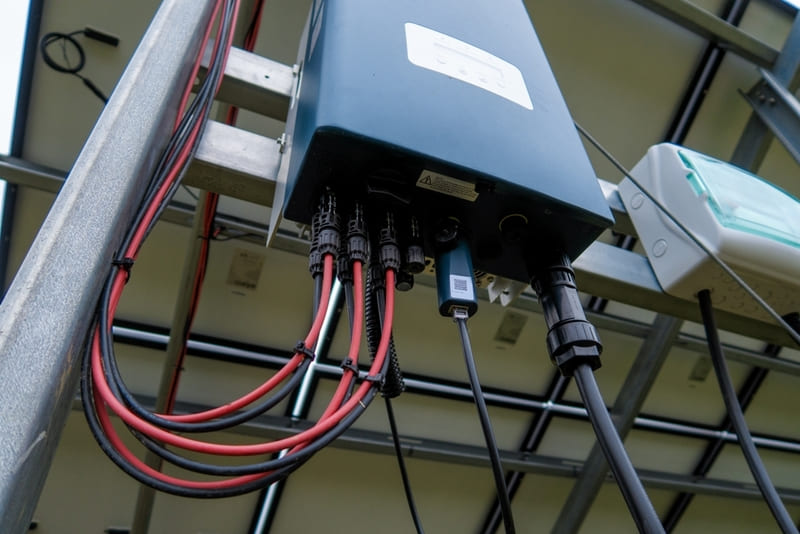

Quy trình chi tiết kết nối biến tần

• Bước một: Chuẩn bị các thiết bị, dụng cụ như đồng hồ điện, tua vít, dây điện tiêu chuẩn. Kiểm tra cẩn thận các thông số kỹ thuật của bộ biến tần và động cơ.
• Bước 2: Kết nối nguồn điện. Các đầu nối đầu vào nguồn của biến tần (R, S, T) được kết nối với nguồn điện ba pha (220V hoặc 380V).
• Bước 3: Kết nối động cơ. Các đầu ra biến tần (U, V, W) được kết nối với động cơ ba pha. Kiểm tra hướng quay của động cơ sau khi kết nối. Nếu hướng ngược lại, hãy hoán đổi 2 trong 3 dây đầu ra.
• Bước 4: Kết nối với các hệ thống điều khiển như cổng điều khiển từ xa hoặc cổng giao tiếp.
• Bước 5: cung cấp điện. Kiểm tra tất cả các đầu nối, sau đó bật nguồn và kiểm tra biến tần.

Những điều cần lưu ý khi lắp đặt biến tần ba pha

Biến tần là thiết bị nhạy cảm nên trong quá trình lắp đặt cần tuân thủ nghiêm ngặt những mục sau:

• Lắp đặt biến tần trong nhà hoặc trong hệ thống tủ điện thông thoáng.
• Không lắp đặt biến tần trong môi trường tiếp xúc trực tiếp với ánh nắng mặt trời, nhiều bụi bẩn, khí gas ăn mòn, nguồn nhiệt lớn, môi trường dễ cháy nổ.
• Đảm bảo nhiệt độ môi trường xung quanh khi lắp đặt biến tần nằm trong khoảng từ -10 độ C đến 40 độ C
• Độ ẩm phải dưới 95%RH để tránh ngưng tụ.
• Lắp đặt biến tần trên bề mặt phẳng có độ rung ổn định để bảo vệ mạch điện bên trong.

Chúng tôi vừa hướng dẫn các bạn cách kết nối bộ biến tần ba pha và bộ biến tần một pha. Nếu bạn không có đủ kiến ​​thức và công cụ để lắp đặt biến tần, hãy tìm kiếm sự hỗ trợ từ các kỹ thuật viên chuyên nghiệp. Thông tin bổ sung liên quan đến biến tần có thể tham khảo trên website của KTH ELECTRIC: https://etinco.vn/tin-tuc/.
