Để đảm bảo tụ điện hoạt động hiệu quả và an toàn hơn, tụ điện cần trang bị thêm contactor thay vì sử dụng contactor thông thường. Hãy theo dõi bài viết sau để lựa chọn contactor tụ điện phù hợp.

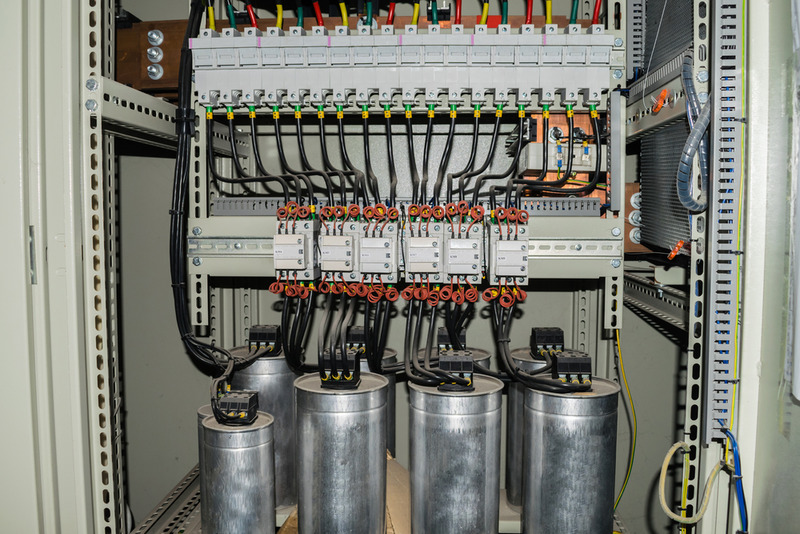

Tại sao cần phải chọn contactor cho dàn tụ điện?
Công tắc tơ đóng vai trò quan trọng trong việc điều khiển thời gian và công suất hoạt động của tụ điện. Với contactor tụ điện, không cần phải điều khiển tụ điện bằng tay mà quá trình này được tự động hóa, mang lại hiệu quả và tiện lợi.
Nếu không sử dụng công tắc tơ, tụ điện cũng có thể được điều khiển bằng bộ ngắt mạch. Tuy nhiên, vì cầu dao không bền bằng công tắc tơ ở khả năng chuyển mạch nên chúng có thể gây nhấp nháy, hư hỏng hoặc nổ do dòng điện trong tụ điện thay đổi giữa DC và AC.
Ngoài ra, dàn tụ điện có thể sử dụng công tắc tơ thông thường, nhưng sử dụng công tắc tơ chuyên dụng sẽ hiệu quả hơn. Chọn contactor thích hợp theo bảng dưới đây:
| Hệ số so sánh | Công tắc tơ thông thường | Công tắc tơ tụ điện |
| tiêu chuẩn thiết kế | Động cơ rotor lồng sóc khởi động theo tiêu chuẩn AC3 | Tiêu chuẩn AC6-b cho công tắc tụ điện |
| dòng điện đóng của tụ điện | Tối đa > 180* inch | tối đa |
| Liên hệ đóng sớm | Không đóng liên lạc sớm | Đóng liên lạc sớm giúp hạn chế hiện tại |
| Tạo vòng cung | rất nhiều | Đóng tiếp điểm sớm giúp hạn chế phóng điện hồ quang |
| rủi ro điện áp | Dòng điện giảm mạnh ở 480V, 600V-690V | Dòng điện không đổi ở 480V, 600V-690V |
| Tụ điện ảnh hưởng | Tuổi thọ tụ điện giảm khi đóng đi đổi lại nhiều lần | Duy trì dòng điện tối đa và tăng tuổi thọ tụ điện |
| thiếu sót | Dễ gây ra lỗi PLC hoặc bị treo | Điện giật và sóng hài nhỏ |

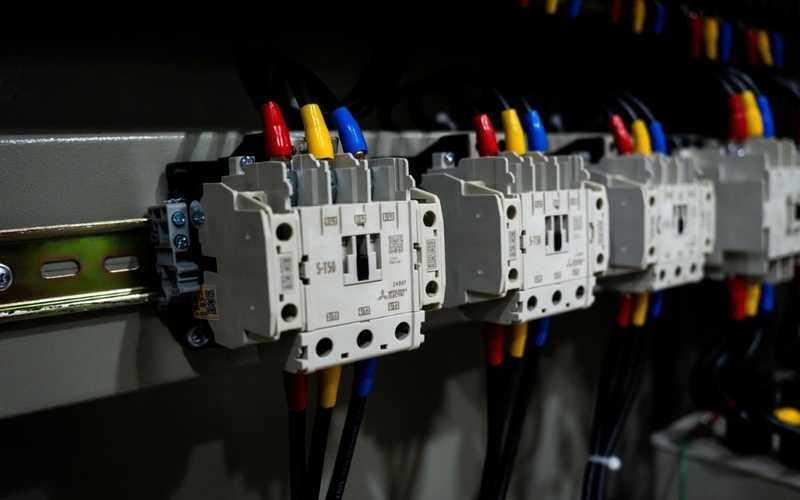

Hướng dẫn lựa chọn contactor ngưng tụ
Để chọn công tắc tơ thích hợp cho tụ điện, bạn phải biết dòng điện định mức của tụ điện.
Ví dụ, một tụ điện ba pha 415V có công suất 50kVAr có dòng điện định mức là 35A. Tính toán lựa chọn contactor cho dàn tụ điện: thường chọn contactor lớn hơn 1,2 lần dòng định mức, cụ thể =35A x 1,2=42A
Từ thông số này bạn có thể chọn contactor LS MC-50a 380V của thương hiệu LS Electric. Tất nhiên, việc chọn một contactor có định mức dòng điện cao hơn sẽ giúp đảm bảo hiệu suất tốt hơn nhưng sẽ làm tăng kích thước và giá thành.
KTH ELECTRIC hiện nhập khẩu và phân phối các sản phẩm contactor tụ điện của nhiều thương hiệu nổi tiếng thế giới như: LS Electric, BTB Electric, Hyundai Electric, Mitsubishi Electric… Trong số đó, BTB Electric sở hữu dòng contactor tụ điện loại MC3-C (công suất hoạt động 12,5 ~ 60kVAr) được ưa chuộng trên thị trường thiết bị điện Việt Nam. Ngoài ra, bạn có thể tham khảo thêm dòng LS contactor chính hãng do KTH ELECTRIC phân phối.

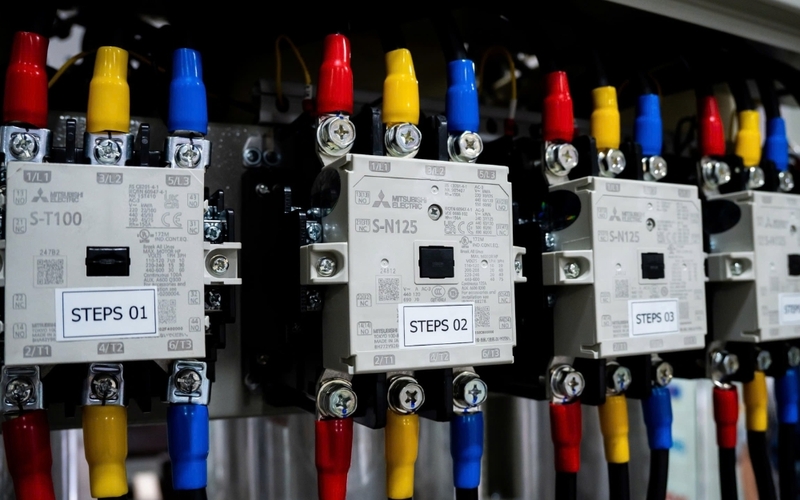

Những lưu ý khi lắp đặt công tắc tơ tụ điện
Để đảm bảo contactor tụ điện hoạt động ổn định và an toàn, phải tuân thủ các nguyên tắc sau:
- Gắn thiết bị chắc chắn trên bề mặt phẳng có độ nghiêng tối đa 5° so với trục thẳng đứng.
- Không bôi mỡ hoặc chất bôi trơn vào các điểm tiếp xúc và bộ phận chuyển động.
Kiểm tra sau khi cài đặt:
- Chuyển động của bộ phận: Kiểm tra thủ công để đảm bảo không bị kẹt hoặc vướng víu
- Điện áp điều khiển: Thông số này phải phù hợp với điện áp định mức của cuộn dây
- Liên hệ Liên hệ
- Kết nối điện: phải được lắp đặt đúng theo sơ đồ lắp đặt và các mối nối không được lỏng lẻo
- Lắp đặt rơle nhiệt: Lắp đặt theo hướng dẫn, kết hợp với cầu chì bảo vệ để đảm bảo an toàn về điện.
Tìm hiểu thêm: Giải thích chi tiết 3 phương pháp tính công tắc tơ động cơ
Trên đây là hướng dẫn của KTH ELECTRIC về cách chọn contactor dàn tụ điện. Để đảm bảo tụ hoạt động hiệu quả nhất, bạn nên chọn đúng contactor dành riêng cho tụ thay vì thay thế bằng contactor hoặc cầu dao thông thường.
