Hướng dẫn 3 cách kiểm tra biến tần và các lưu ý

Chu Văn An

Kiểm tra biến tần là một hoạt động cần thiết để đảm bảo hiệu suất và độ bền của thiết bị. Dưới đây là 3 cách để kiểm tra biến tần của bạn và những cân nhắc quan trọng.

Kiểm tra mục đích của biến tần

Biến tần đóng vai trò quan trọng trong hệ điều hành. Ngoài ra, bản thân biến tần bao gồm các mạch phức tạp đòi hỏi độ chính xác. Ngoài ra, các linh kiện cấu thành nên thiết bị cũng cực kỳ nhạy cảm với môi trường nên biến tần cần được kiểm tra kỹ lưỡng thường xuyên để đảm bảo hoạt động ổn định và phát hiện lỗi kịp thời.

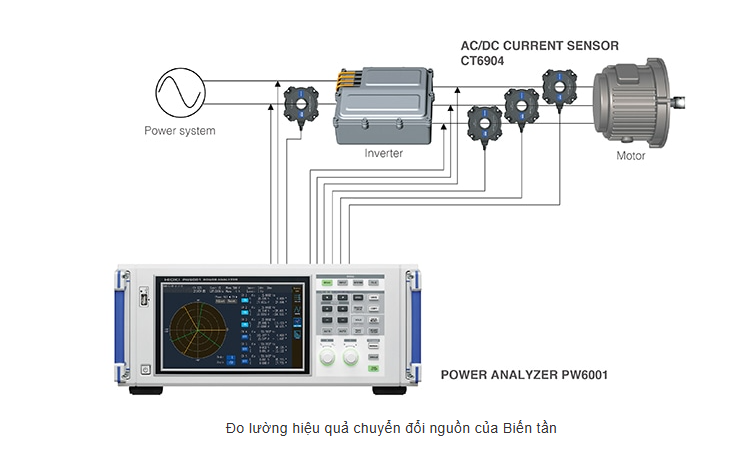

Kiểm tra hiệu suất biến tần

Nếu biến tần không ở trạng thái tối ưu sẽ không thể cung cấp hết công suất cho động cơ và hệ thống. Vì vậy, khi hoàn thiện một sản phẩm, nhà sản xuất thường cần kiểm tra xem biến tần có hoạt động đúng như thiết kế hay không.

Kiểm tra và bảo trì thường xuyên

Biến tần thường được lắp đặt cùng hệ thống tủ điện để điều khiển một hoặc nhiều động cơ. Vì vậy, cần kiểm tra biến tần thường xuyên để tìm ra dấu hiệu trục trặc, từ đó tìm ra nguyên nhân và xử lý tránh các lỗi ở biến tần ảnh hưởng đến toàn bộ hệ điều hành.

Tìm vị trí bị hư hỏng

Khi hệ thống hoặc biến tần bị lỗi, việc sửa chữa không thể được thực hiện nếu không xác định được bộ phận bị hỏng. Việc kiểm tra biến tần là rất quan trọng để xác định chính xác lỗi của biến tần.

3 cách để kiểm tra biến tần của bạn

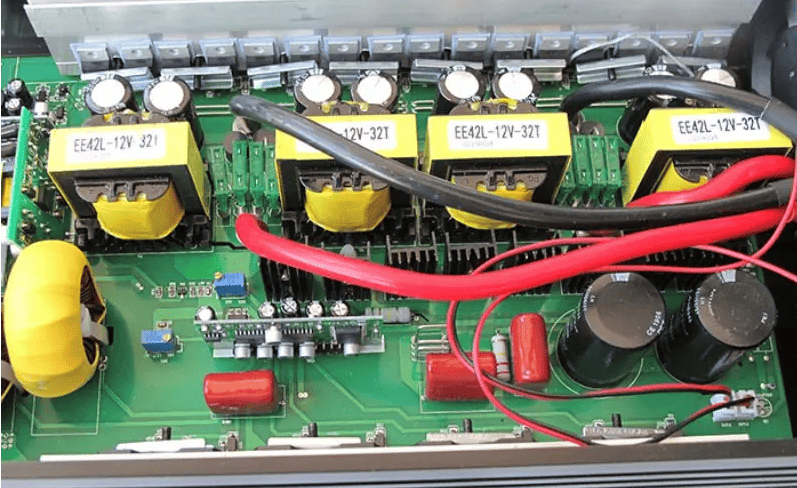

Kiểm tra bằng cách nhìn ra ngoài

Đây là bước đầu tiên và quan trọng trong việc phát hiện các dấu hiệu hư hỏng bên ngoài của biến tần.

Vẻ bề ngoài

Quan sát toàn bộ biến tần và tìm kiếm các dấu hiệu bất thường, chẳng hạn như:

• Vỏ biến tần có dấu hiệu nứt, vỡ không? Nếu ổ đĩa có khả năng bị căng thẳng hoặc bị sốc, hiệu suất và độ an toàn của thiết bị có thể bị ảnh hưởng.
• Quan sát bề mặt kim loại để phát hiện sự hiện diện của rỉ sét. Rỉ sét có thể là một yếu tố rủi ro cho các vấn đề về điện trong tương lai.

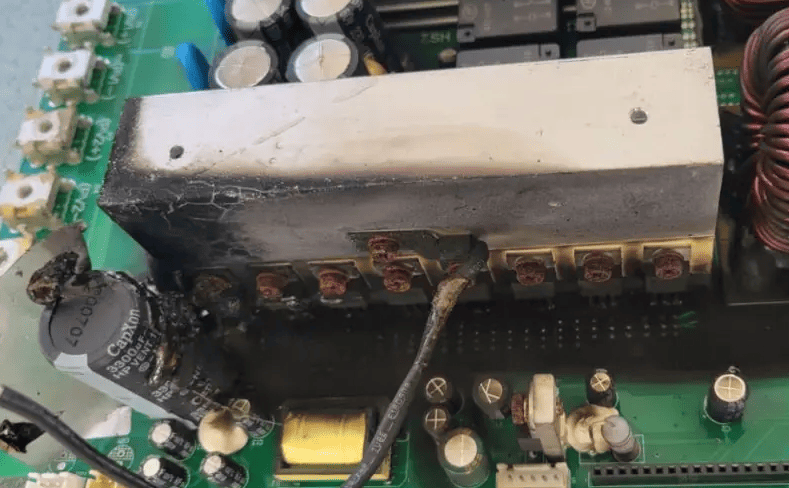

• Tìm kiếm các dấu hiệu cháy, chẳng hạn như vết cháy sém, mùi khét hoặc khói. Nếu những dấu hiệu đó xuất hiện, hãy ngừng vận hành biến tần ngay lập tức.
• Tìm kiếm các vết trầy xước, lỗ thủng hoặc dấu hiệu bề mặt bong tróc trên biến tần. Mặc dù nó không ảnh hưởng đến hiệu suất của động cơ nhưng những hư hỏng này có thể làm giảm khả năng bảo vệ của bộ biến tần.

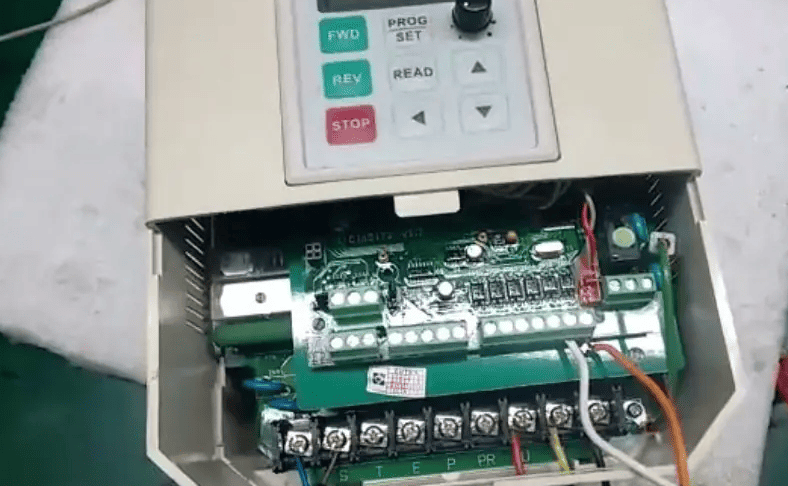

Kiểm tra kết nối

• Đảm bảo các đầu nối được kết nối chặt chẽ và không có dấu hiệu lỏng lẻo.
• Kiểm tra hệ thống dây điện để đảm bảo nó không bị hư hỏng hoặc bị oxy hóa. Dây bị hỏng có thể ảnh hưởng đến việc truyền tải điện và hiệu suất của biến tần.

nghe âm thanh

Sau khi bật nguồn biến tần, hãy kiểm tra xem có âm thanh bất thường nào từ thiết bị hay không. Nếu có tiếng động nhỏ, yên tĩnh thì điều này là bình thường, nhưng nếu có tiếng động lạ thì có thể bộ phận bên trong bị hỏng hoặc quạt tản nhiệt có thể không hoạt động.

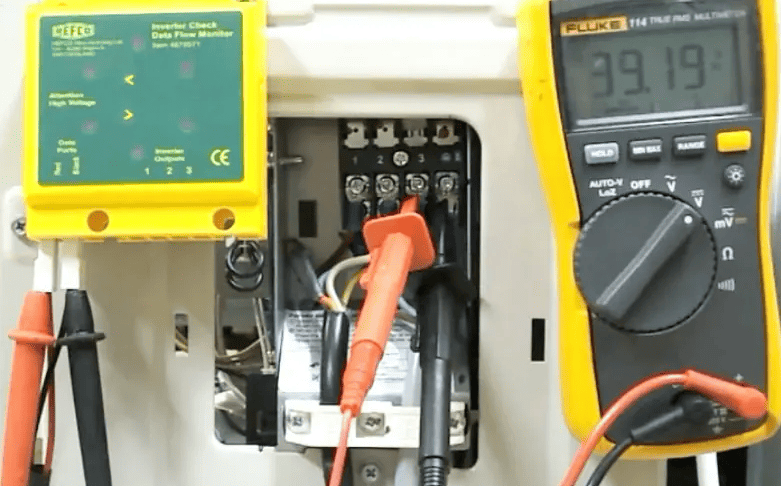

Kiểm tra bằng đồng hồ vạn năng

Kiểm tra điện trở cách điện

Kiểm tra điện trở cách điện được sử dụng để kiểm tra độ suy giảm cách điện của dây điện. Hoạt động này cần được thực hiện thường xuyên để có thể phát hiện và ngăn chặn kịp thời các rủi ro.

Đo dòng điện và điện áp

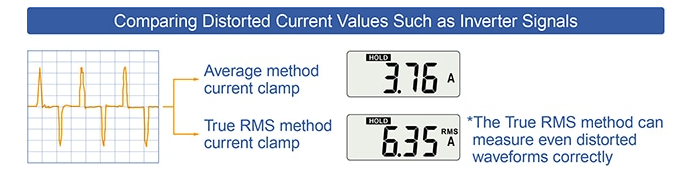

Phía sơ cấp: Khi đo điện áp và dòng điện ở phía sơ cấp của biến tần, dạng sóng bị méo có thể gây ra các phép đo sai lệch. Vì vậy cần sử dụng đồng hồ vạn năng để đo theo phương pháp hiệu dụng thực và ampe kìm để đo dòng điện.

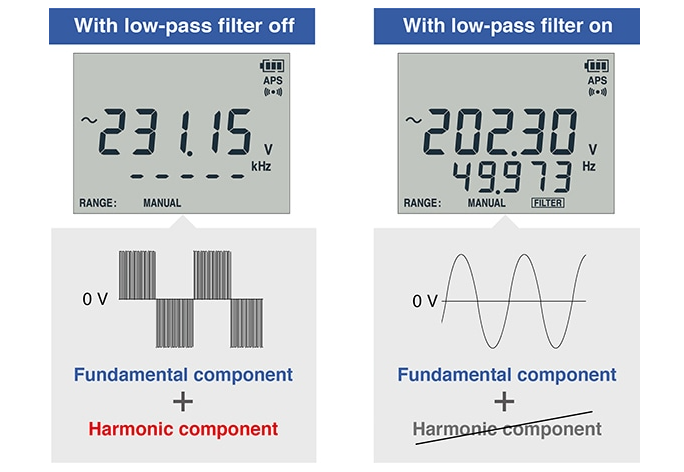

Phía thứ cấp: Ở phía thứ cấp của biến tần, dạng sóng cơ bản của dòng điện và điện áp chứa các thành phần hài. Khi đo điện áp ở đây, thường chỉ cần giá trị của dạng sóng cơ bản. Đồng hồ vạn năng hiệu dụng thực có chức năng lọc sóng hài và ampe kìm đo dòng điện hiệu dụng thực là hai thiết bị cần thiết.

Kiểm tra công suất biến tần

Kiểm tra công suất biến tần bằng máy đo thang đo diode. Sau khi mở cân đúng, dùng que màu đỏ để cắm chốt U-(UG-). Các que còn lại của đồng hồ lần lượt được đặt ở các đầu vào (L1, L2, L3) và đầu ra (U, V, W) của biến tần. Sau đó làm theo các bước trên để lật đầu dò đo màu đen sang chân U+ (UG+) và các đầu dò đo còn lại.

Kết quả đo sẽ phản ánh trạng thái của biến tần:

• Nếu giá trị của từng điểm đo UG+ và (L1, L2, L3) hoặc UG- và (U, V, W) bằng nhau thì biến tần vẫn hoạt động bình thường.
• Nếu giá trị đo được quá cao hoặc không hiển thị thì có thể biến tần bị nổ công suất hoặc hỏng mạch bên trong.

Kiểm tra bằng phần mềm

• Bước 1: Cài đặt phần mềm giám sát hoặc lập trình do nhà sản xuất cung cấp trên máy tính. Kết nối biến tần với máy tính bằng cáp kết nối phù hợp (thường là cáp USB hoặc RS232).
• Bước 2: Kết nối máy tính với biến tần. Một đầu cáp nối với cổng giao tiếp của biến tần, đầu còn lại cắm vào cổng USB hoặc cổng tương ứng. Khởi chạy phần mềm và chọn cổng kết nối thích hợp. Phần mềm sẽ tìm kiếm và thiết lập kết nối với biến tần.
• Bước 3: Theo dõi các thông số vận hành như điện áp, dòng điện, tần số, công suất và nhiệt độ.
• Bước 4: Ghi lại mã lỗi và cảnh báo. Nếu biến tần có vấn đề, phần mềm sẽ hiển thị mã lỗi hoặc đưa ra cảnh báo. Sử dụng mã lỗi để xác định nguyên nhân của sự cố.
• Bước 5: Chạy thử và điều chỉnh cài đặt. Quá trình thử nghiệm có thể thực hiện các lệnh điều khiển từ xa như khởi động, dừng biến tần, điều chỉnh tốc độ hay điều chỉnh các thông số vận hành của biến tần…
• Bước 6: Lưu trữ và phân tích dữ liệu biến tần theo thời gian để thực hiện các hành động bảo trì hoặc cải tiến quy trình.

Những điều cần lưu ý khi kiểm tra biến tần

• Kiểm tra tất cả các kết nối điện, bao gồm cả đầu vào và đầu ra, để đảm bảo chúng chặt chẽ và không có dấu hiệu ăn mòn.
• Kiểm tra đèn LED hoặc hiển thị trên biến tần. Nếu đèn báo không sáng hoặc hiển thị lỗi thì có thể biến tần có vấn đề.
• Nếu biến tần có chức năng hiển thị mã lỗi, vui lòng kiểm tra và ghi lại mã lỗi để tham khảo vào sách hướng dẫn sử dụng.
• Đo điện trở giữa cổng và mặt đất bằng điện áp thử nghiệm 500V và kiểm tra các phép đo để đảm bảo chúng có ít nhất 5MΩ. Đo điện trở cách điện bao gồm việc áp dụng điện áp cao và kiểm tra cách điện.
• Tần số của dạng sóng thay đổi ở phía thứ cấp của biến tần, vì vậy hãy chú ý đến dải tần của dạng sóng cơ bản khi chọn đồng hồ vạn năng và ampe kìm.

KTH ELECTRIC vừa hướng dẫn bạn 3 phương pháp để kiểm tra biến tần của bạn, cũng như một số lưu ý quan trọng trong quá trình kiểm tra. Tuy nhiên, hoạt động này yêu cầu bạn phải có hiểu biết về kỹ thuật điện và hiểu biết sâu về cách thức hoạt động của biến tần cũng như cách thiết lập các thông số. Để đảm bảo biến tần được kiểm tra kỹ lưỡng và phát hiện đúng lỗi, hãy tìm sự trợ giúp và hướng dẫn từ kỹ thuật viên chuyên nghiệp. Để biết thêm thông tin về biến tần, bạn có thể truy cập: https://etinco.vn/tin-tuc/.
