Trong cuộc sống hiện đại, an toàn về điện luôn được đặt lên hàng đầu. Một trong những thiết bị an toàn về điện giúp con người thoát khỏi nguy cơ bị điện giật đó là cầu dao chống rò điện đất. Vậy ELCB là gì? Cấu tạo và nguyên lý hoạt động của ELCB như thế nào? Bài viết hôm nay sẽ giúp bạn hiểu rõ hơn về thiết bị quan trọng này.

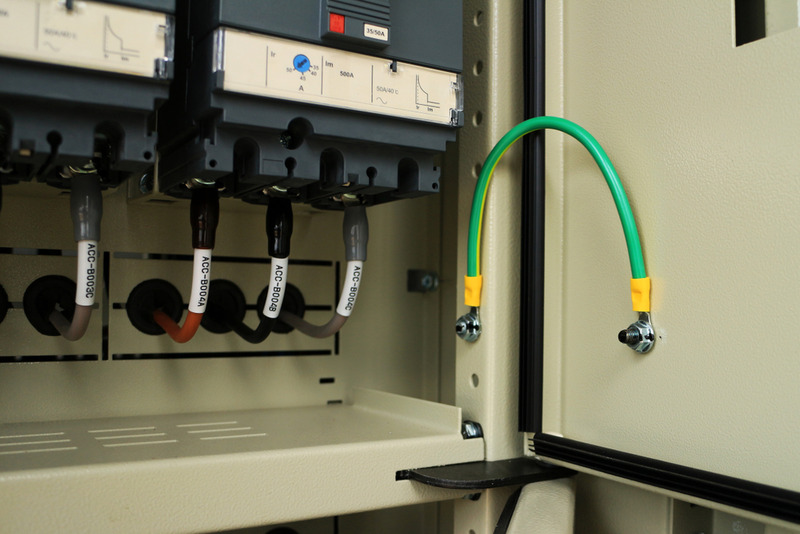

Khái niệm bảng mạch ELCB

ELCB là cầu dao chống rò rỉ đất dạng khối hoặc cầu dao chống giật được thiết kế để bảo vệ con người khỏi nguy cơ bị điện giật và ngăn ngừa tai nạn điện do dòng điện đi lạc gây ra. ELCB có đặc điểm và chức năng tương tự như rơle chạm đất, có thể đo dòng điện trong trường hợp rò rỉ đất và đánh giá mức độ nguy hiểm cũng như ngắt nguồn điện khi dòng điện vượt quá giới hạn.

Máy cắt dòng rò chống va đập là sự kết hợp giữa RCCB có khả năng phát hiện dòng rò và MCCB có khả năng bảo vệ quá tải. Vì vậy, lắp đặt ELCB sẽ tăng độ an toàn và tránh nguy cơ bị điện giật, đặc biệt trong điều kiện thời tiết mưa ẩm.

Cấu tạo cầu dao chống rò điện ELCB

ELCB bao gồm các thành phần sau:

• Buồng dập hồ quang: Gồm các ngăn bằng thép nhiều lớp giúp dập hồ quang tốt hơn.
• Tiếp điểm bên trong: bao gồm tiếp điểm chính và tiếp điểm phụ.
• Công tắc kim loại nóng: Gồm 2 thanh kim loại được làm từ các chất liệu khác nhau. Khi điện áp cao hơn, hai thanh kim loại bị uốn cong, gây ra hiện tượng hở mạch (công tắc) giúp đảm bảo an toàn.
• Tay cầm công tắc: Có 2 loại: tay cầm bằng tay hoặc tay cầm cơ điện.
• Cảm biến mạch hoặc dòng rò: Giúp ELCB kiểm tra xem dòng rò có vượt quá ngưỡng định mức cho phép hay không.

Chức năng của cầu dao chống rò rỉ đất

ELCB có khả năng bảo vệ chống điện giật. Khi có dòng điện rò rỉ xuống đất, ELCB sẽ phát hiện và ngắt ngay lập tức mạch điện để tránh cho người dùng có nguy cơ bị điện giật. Ngoài ra, dây CB chống sốc này còn có khả năng chống cháy nổ. Dòng điện quá mức có thể gây ra quá nhiệt và dẫn đến cháy nổ. ELCB giúp ngăn chặn điều này bằng cách ngắt mạch.

ELCB hoạt động như thế nào

Hiện nay ELCB được chia làm 2 phiên bản: ELCB loại điện áp và ELCB loại dòng điện. ELCB loại điện áp là phiên bản cũ hơn của ELCB, trong khi ELCB hiện tại là phiên bản hiện đại hơn với chức năng tương tự như RCBO hoặc RCCB.

Nguyên lý làm việc của ELCB loại hiện tại

Nguyên lý làm việc của cầu dao chống rò rỉ dòng điện dựa trên việc phát hiện sự khác biệt giữa dòng điện đầu ra và dòng điện trở về phía tải. Cấu tạo bên trong của ELCB là lõi từ hình vòng, đi qua hai dây dẫn là dây pha và dây trung tính. Quấn dây cảm ứng quanh lõi để đo sự khác biệt.

Khi xảy ra sự cố rò rỉ trong ELCB, dòng điện dư sẽ được tạo ra. Khi dòng điện dư vượt quá giới hạn thiết kế, rơle điện từ trong cầu dao chống rò sẽ tự động cắt nguồn điện đi qua để tránh ảnh hưởng đến các thiết bị điện và gây nguy hiểm cho người sử dụng.

Nguyên lý làm việc của máy cắt rò rỉ loại điện áp

Nguyên lý làm việc của loại điện áp ELCB tương đối đơn giản. Một đầu của cuộn dây rơle sẽ được nối với thân kim loại của thiết bị kết nối, đầu còn lại sẽ được nối trực tiếp với dây nối đất. Nếu có sự chênh lệch điện áp giữa dây nối đất và đầu cuộn dây nối với thân kim loại, một dòng điện vi sai sẽ chạy qua cuộn dây rơle của cầu dao chống rò điện đất. Khi điện áp dòng điện vượt quá giới hạn cho phép, rơle cầu dao sẽ được kích hoạt để bảo vệ con người và thiết bị khỏi nguy cơ bị điện giật hoặc cháy nổ.

ELCB thương hiệu nổi tiếng

Hiện nay trên thị trường có rất nhiều thương hiệu ELCB uy tín được người tiêu dùng tin dùng. Dưới đây là một số thương hiệu ELCB xuất sắc:

• ELCB Schneider: là một trong những nhà sản xuất thiết bị điện hàng đầu thế giới, cung cấp nhiều loại ELCB chất lượng cao, độ tin cậy cao. Các sản phẩm của Schneider Electric được đánh giá cao về độ bền và khả năng bảo vệ.
• ELCB LS: Thương hiệu thiết bị điện chất lượng cao đến từ Hàn Quốc, với nhiều dòng ELCB đa dạng phù hợp cho điện công nghiệp và dân dụng.
• ELCB ABB: Thương hiệu tập trung vào các giải pháp điện và tự động hóa, cung cấp các sản phẩm ELCB chất lượng cao, tuân thủ các tiêu chuẩn an toàn quốc tế.
• ELCB Mitsubishi: Thương hiệu điện tử hàng đầu Nhật Bản. Các sản phẩm ELCB của Mitsubishi Electric được biết đến với độ chính xác và độ tin cậy cao.

Nếu muốn sở hữu bất kỳ thương hiệu ELCB nào, bạn có thể liên hệ ngay với KTH ELECTRIC theo số hotline 0939 66 44 22. KTH ELECTRIC là nhà nhập khẩu và phân phối thiết bị điện chính hãng giá cạnh tranh nhất trên thị trường hiện nay.

So sánh ELCB với các cầu dao chống rò điện khác

ELCB là một trong những thiết bị chống rò rỉ phổ biến nhưng không phải là lựa chọn duy nhất. Sau đây là bảng so sánh giữa ELCB và RCCB, RCBO và các cầu dao chống rò điện khác để bạn đưa ra lựa chọn phù hợp:

Để so sánh chi tiết, xem:

Hướng dẫn lắp đặt cầu dao chống rò rỉ đất

Việc lắp đặt ELCB đòi hỏi sự cẩn thận và đúng kỹ thuật để đảm bảo an toàn trong quá trình sử dụng. Sau đây là hướng dẫn chi tiết cách cài ELCB, các bạn có thể tham khảo:

• Bước 1 – Chuẩn bị: Ngắt nguồn điện và kiểm tra ELCB đảm bảo tương thích với hệ thống điện và yêu cầu sử dụng. Dòng điện định mức của cầu dao chống rò đã chọn phải lớn hơn hoặc bằng dòng điện tối đa mà mạch tiêu thụ để đảm bảo cầu dao chống rò rỉ không bị quá tải và hoạt động ổn định. Chuẩn bị sẵn các dụng cụ cần thiết như tua vít, kìm, bút thử điện…
• Bước 2 – Chọn vị trí lắp đặt: ELCB thường được lắp đặt ở nguồn điện lưới hoặc bên trong tủ điện. Chọn nơi khô ráo, thoáng mát, tránh ẩm ướt và bụi bẩn.
• Bước 3 – Ngắt kết nối nguồn điện chính/phụ: Đảm bảo rằng nguồn điện đến khu vực lắp đặt ELCB đã bị ngắt. Dùng bút thử điện để kiểm tra.
• Bước 4 – Đi dây: Cố định cầu dao chống rò rỉ trên tường lắp đặt bằng vít, đồng thời thực hiện đi dây theo đúng sơ đồ mạch điện để đảm bảo kết nối chắc chắn, không bị lỏng. Xác định dây pha, dây trung tính và dây nối đất, sau đó nối dây pha vào cực L, dây trung tính vào cực N và dây nối đất vào cọc đất của ELCB.
• Bước 5 – Kiểm tra: Sau khi hoàn tất nối dây, hãy kiểm tra lại tất cả các kết nối. Bật nguồn và sử dụng đồng hồ đo điện để kiểm tra xem cầu dao chống rò rỉ có hoạt động tốt không.

Thắc mắc về CB chống giật ELCB

• Tại sao bạn cần sử dụng ELCB?

Sử dụng ELCB giúp bảo vệ con người khỏi nguy cơ bị điện giật, ngăn ngừa nguy cơ cháy nổ do dòng điện rò rỉ và bảo vệ các thiết bị điện khỏi bị hư hỏng.

• Chức năng của nút kiểm tra trên ELCB là gì?

Nút “test” trên ELCB đóng vai trò quan trọng trong việc đảm bảo an toàn về điện. Chức năng chính của cầu dao rò rỉ là kiểm tra xem cầu dao rò rỉ có hoạt động tốt hay không.

• Làm thế nào để chọn một cầu dao chống rò rỉ đất phù hợp?

Việc lựa chọn cầu dao chống rò phù hợp phải dựa trên dòng điện định mức, dòng điện rò định mức, điện áp định mức và số cực của hệ thống điện. Ngoài ra, ELCB nên được lựa chọn từ thương hiệu uy tín và đáp ứng các tiêu chuẩn an toàn.

• ELCB có bảo vệ ngắn mạch không?

Hầu hết các đường dây ELCB không được bảo vệ ngắn mạch. Có một số thương hiệu sản xuất cầu dao chống rò rỉ bảo vệ ngắn mạch: BTB Electric, LS Electric và Schneider.

Trên đây là toàn bộ những thông tin về ELCB, hi vọng sẽ giúp các bạn hiểu rõ hơn về thiết bị điện này và sử dụng nó một cách hiệu quả. Bạn có thể đọc thêm các bài viết về các dòng aptomat khác: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb/
