Dây điện CXV là gì? Cấu tạo, ứng dụng và so sánh với dây điện CVV

Cấp điện áp làm việc của cáp điện CXV thấp hơn 1kV, được thiết kế để cung cấp năng lượng cho các thiết bị công suất lớn trong các nhà máy, nhà xưởng, nhà cao tầng… Vậy cáp điện CXV là gì? Cấu trúc và phân loại của nó là gì? Hãy cùng chúng tôi tìm hiểu trong bài viết này nhé.

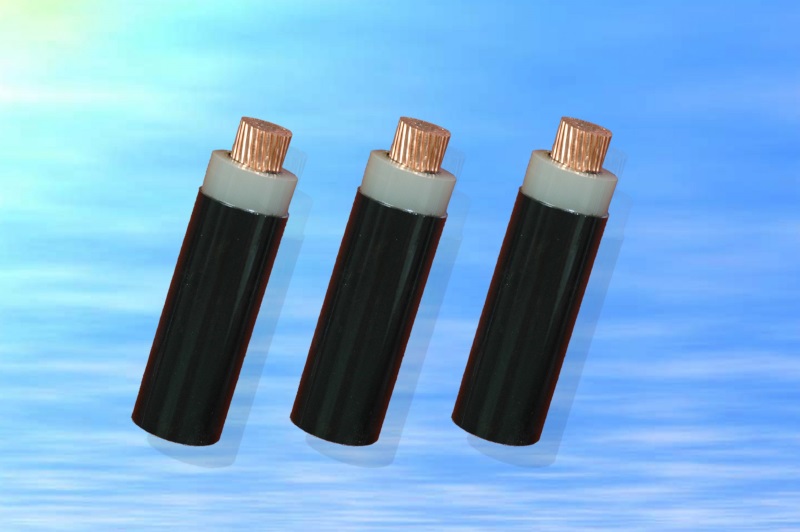

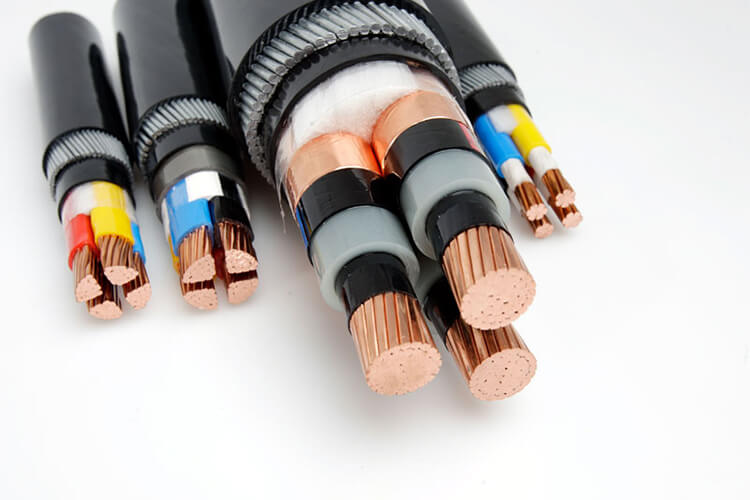

Dây nguồn CXV là gì?

Dây CXV là một trong những loại cáp phổ biến nhất trong lưới điện hạ thế, cho phép truyền tải điện ở điện áp 0,6/1kV. Tương tự như cáp CV hay dây CVV, cáp CXV cũng có lõi dẫn điện làm bằng đồng nguyên chất và lớp vỏ ngoài làm bằng nhựa PVC cách điện. Nhưng lớp cách điện của sợi cáp này là XLPE nên có khả năng chịu nhiệt tốt hơn.

Ký hiệu CXV dùng để phân biệt với các loại cáp khác, bao gồm:

• C: Ký hiệu của đồng, vật liệu tạo nên lõi dẫn điện.
• X: Tên viết tắt của XLPE là một loại polyetylen liên kết ngang (cross-linked polyethylene) có khả năng cách điện, chịu nhiệt tốt.
• V: Viết tắt của PVC, chất liệu tạo nên vỏ.

Tiêu chuẩn áp dụng và đặc tính kỹ thuật của cáp CXV

Để có thể gia nhập thị trường, cáp CXV phải đáp ứng các tiêu chuẩn cụ thể sau:

• ISO 5935-1: Quy định về kết cấu, kích thước, mặt cắt cáp và tiêu chuẩn thử nghiệm cách điện…
• TCVN 6612: Quy định tiêu chuẩn về mặt cắt danh nghĩa (0,5mm2 – 2000mm2), số sợi và đường kính sợi cho từng loại cáp CXV.
• ISO 6610:2013: Tiêu chuẩn quốc gia quy định màu sắc lõi cáp cách điện.
• IEC 60502-1: Quy định chung về truyền tải và phân phối điện đối với cáp CXV có cấp điện áp dưới 1kV.
• IEC 60228: Quy định chung của tiêu chuẩn đối với dây dẫn cáp cách điện.

Các tiêu chuẩn quốc gia và quốc tế nêu trên cũng xác định đặc tính kỹ thuật của cáp nguồn CXV:

• Điện áp định mức: 0,6/1kV
• Nhiệt độ tiêu chuẩn: lên tới 90°C
• Mặt cắt tiêu chuẩn: Cáp 1 lõi đến 1000mm2, Cáp 2-4 lõi 11 – 400mm2
• Khả năng ngăn chặn hiệu quả sự lây lan của lửa

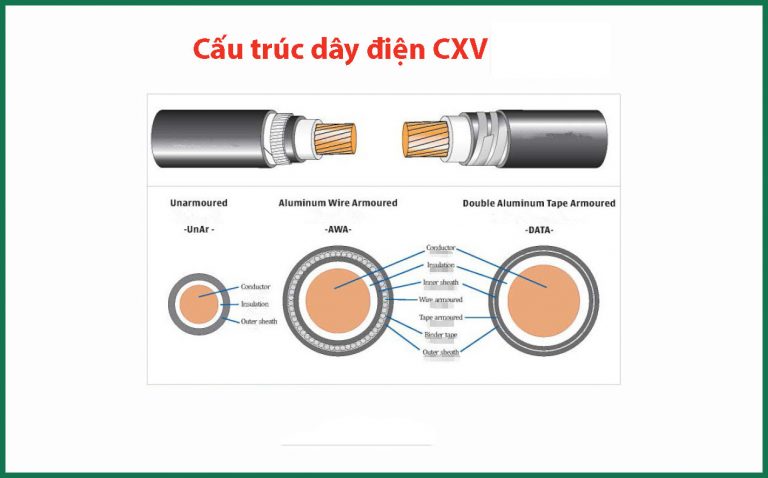

Cấu trúc dây CXV

Các thành phần của dây CXV

Cáp CXV có cấu tạo phức tạp hơn cáp CV hay CVV, với 4 lớp chính.

• Lõi dẫn điện: Được làm bằng đồng nguyên chất chất lượng cao (có nguồn gốc từ nhiều sợi đồng ủ mềm loại 2) nên có ưu điểm là dẫn điện tốt và dễ dàng linh hoạt.
• Lớp cách nhiệt: XLPE có khả năng chịu nhiệt tốt và độ bền điện môi cao.
• Lớp làm đầy: chủ yếu là PVC hoặc PP bọc trong PET.
• Vỏ bảo vệ: Được làm bằng nhựa PVC cao cấp.

Tìm hiểu về polyetylen liên kết ngang

XLPE (viết tắt của polyetylen ngoại quan) là một cấu trúc nguyên tử tuyến tính. Polyethylene và peroxide trải qua phản ứng hóa học trong điều kiện nhiệt độ cao, áp suất cao và khí trơ, biến cấu trúc polyethylene thành dạng nhựa nhiệt dẻo có khả năng chống biến dạng ngay cả khi đun nóng. Vì vậy, XLPE được sử dụng làm lớp cách điện hoàn hảo với tổn thất điện môi thấp hơn PVC hoặc giấy.

Ngoài ra, XLPE còn có ưu điểm là độ bền cơ học cao, khả năng chịu được dòng điện lớn, kháng hóa chất tốt, dễ uốn cong và trọng lượng nhẹ hơn so với các loại cáp cùng loại. XLPE không phải là dầu nên không cần cân nhắc về lộ trình lắp đặt. Đặc biệt khi đốt, chất liệu này không sinh ra khói hay khí độc nên ít ảnh hưởng đến sức khỏe con người.

Cáp điện polyvinyl clorua liên kết ngang bằng đồng là gì?

Thực chất cáp XLPE là tên gọi khác của dây CXV. Các ký hiệu trên tượng trưng cho các lớp quan trọng nhất tạo nên một sợi cáp hoàn chỉnh, bao gồm:

• Cu: là vật liệu cấu thành nên lõi dẫn điện.
• XLPE: Chất cách điện cho cáp CXV.
• PVC: Chất liệu vỏ, cũng là chất cách điện.

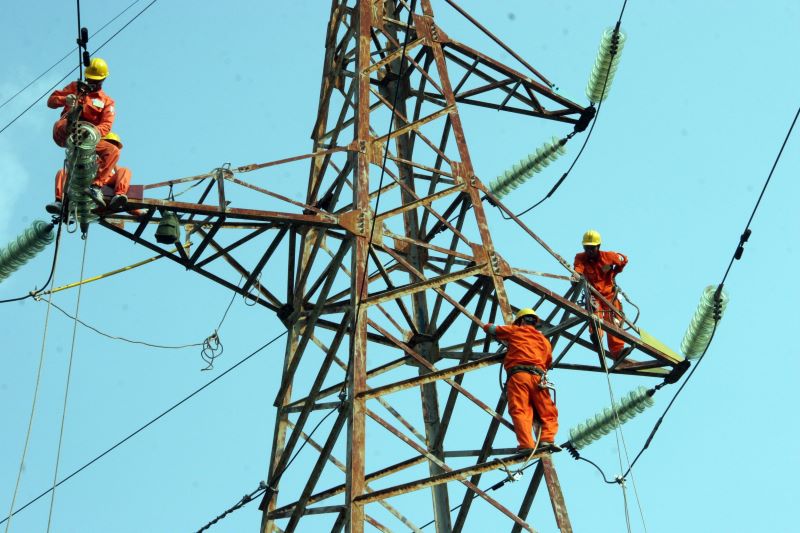

Ứng dụng của cáp CXV

Cáp CXV được thiết kế để hoạt động ổn định ở nhiệt độ cao, đặc biệt trong điều kiện ngắn mạch nên được sử dụng phổ biến để cấp nguồn cho các thiết bị công nghiệp như quạt điện, điều hòa… Ngoài ra, cáp CXV còn được sử dụng rộng rãi trong các ngành công nghiệp chế tạo máy móc, trung tâm thương mại, tòa nhà cao tầng hay các dự án thủy điện.

Do có độ bền cơ học cao và khả năng chịu được thời tiết khắc nghiệt nên cáp CXV còn được sử dụng để truyền tải điện năng trên không ở cấp điện áp 24kV, 50Hz.

Xem thêm: Dây VCm là gì? Cấu tạo, đặc tính kỹ thuật và ứng dụng

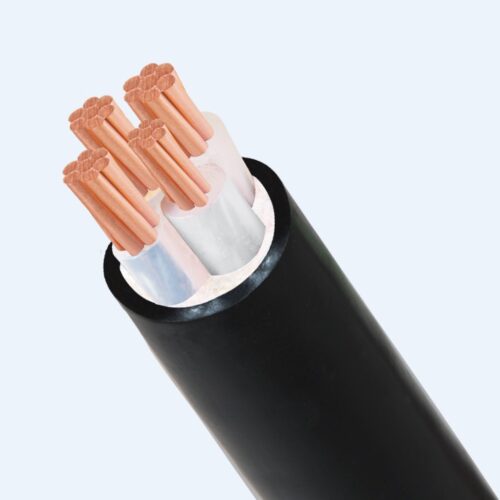

Cách phân loại dây CXV

Trên thị trường hiện nay có rất nhiều loại dây nguồn CXV đáp ứng các nhu cầu ứng dụng khác nhau. Tuy nhiên, tiêu chí chính để phân loại các loại cáp này là dựa vào số lượng lõi dẫn. Cụ thể:

• Cáp CXV 1 lõi: Chỉ có 1 lõi dẫn điện, thường được sử dụng trong các ứng dụng điện 1 pha.

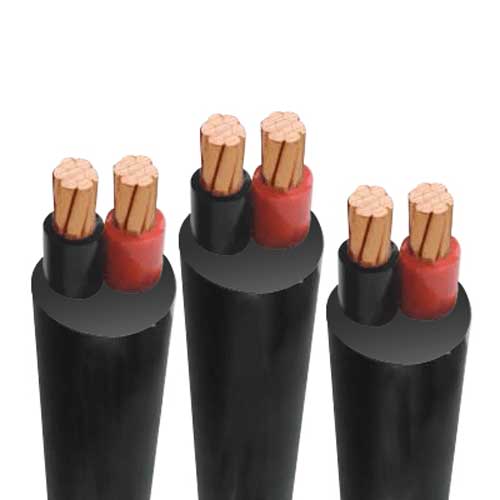

• Cáp CXV 2 dây dẫn: Gồm 2 dây dẫn đặt cạnh nhau và phù hợp với hệ thống điện 2 pha hoặc 1 pha – 1 trung tính.
• Cáp CXV 4 lõi: phù hợp với mạng điện 3 pha.
• Cáp CXV 4 dây có dây trung tính giảm (3+1).

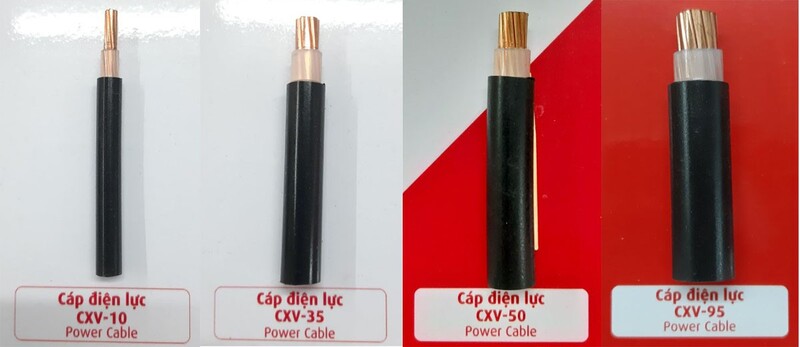

Nếu xét đến tiêu chuẩn tiết diện dây dẫn, cáp CXV cũng có thể được chia thành 2,5mm2, 4mm2, 6mm2,…300mm2, 400mm2 và các loại khác.

So sánh dây CXV và dây CVV

Về cơ bản, hai loại cáp này có chức năng truyền tải điện như nhau ở cấp điện áp 0,6/1kV và do có cấu tạo 3 lớp là lớp vỏ bảo vệ dây dẫn đồng-cách điện nên thích hợp lắp đặt trong một số môi trường khắc nghiệt. Tuy nhiên, sự khác biệt về đặc tính lớp cách điện quyết định sự khác biệt giữa cáp nguồn CXV và cáp CVV trong nhiều tiêu chuẩn:

tiêu chuẩn	Dây nguồn CXV	dây CVV
vật liệu cách nhiệt	XLPE (polyetylen liên kết)	PVC (polyvinyl clorua)
nhiệt độ làm việc	90oC	70oC
tính linh hoạt	thấp hơn, khó hơn	Linh hoạt hơn và phù hợp để xây dựng trong không gian nhỏ
Hiệu suất truyền tải	cao hơn	giảm bớt
tuổi thọ	cao hơn	giảm bớt
khả năng chịu nhiệt	Cao hơn, có thể chống lại sự lây lan của lửa	giảm bớt
giá	cao hơn	phù hợp hơn
ứng dụng	Công nghiệp nặng, nhà cao tầng, trung tâm thương mại, truyền tải hàng không…	Kỹ thuật dân dụng hoặc công nghiệp

Thương hiệu cáp CXV là thương hiệu hàng đầu trên thị trường hiện nay

Cadivi và Cadisun là hai thương hiệu cáp hàng đầu hiện nay trên thị trường, cung cấp dây CXV chất lượng cao, đảm bảo tiêu chuẩn Việt Nam và tiêu chuẩn quốc tế.

Dây CXV KaDeWe

Cadivi là thương hiệu cáp đầu tiên tại Việt Nam đạt chứng nhận ISO 9002:1994 và ISO 9001:2015 nên các sản phẩm do “gã khổng lồ” này sản xuất luôn được đảm bảo về chất lượng và độ an toàn.

Cadivi hiện đang sản xuất một số dây CXV:

• Dây nguồn CXV – 0,6/1kV
• Cáp chống cháy CXV/FRT
• Cáp chống cháy CXV/DATA(DSTA)/FRT
• Cáp chống cháy CXV/FR
• Cáp CXV/AWA, CXV/SWA cho hệ thống điện ngầm.

Xem Bảng Giá Cáp CVV Cadivi: Bảng Giá Cáp Cadivi Mới | Đầy đủ và chi tiết

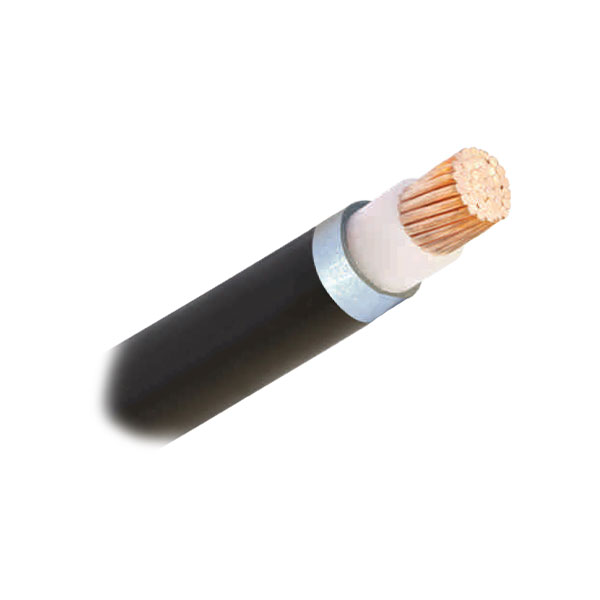

Bộ dây điện CXV Kaidi Shun

Sử dụng công nghệ dây chuyền sản xuất tiên tiến, nguyên liệu thô được nhập khẩu trực tiếp từ nước ngoài và hàm lượng đồng cathode trong vật liệu cấu thành lõi dẫn điện cao tới 99,99%. Chất lượng dây Kaidisun CXV có thể so sánh với sản phẩm nhập khẩu.

Một số mã sản phẩm cáp CXV nổi tiếng của Kaidixin bao gồm:

• Cáp chống cháy FSN-CXV 2x
• Cáp chống cháy FSN-CXV 3x
• Cáp chống cháy FSN-CXV 3x+1x
• Cáp chống cháy FSN-CXV 4x
• Cáp chống cháy FRN-CXV 5x

Xem Bảng Giá Cáp Cadisun CXV: Bảng Giá Cáp Điện Cadisun Mới | Đầy đủ và chi tiết

KTH ELECTRIC tự hào là nhà phân phối cấp 1 chuyên về cáp CXV chính hãng từ các thương hiệu lớn như Cadisun và Cadivi. Chúng tôi đảm bảo hàng mới 100% với giá ưu đãi và hệ số chiết khấu hấp dẫn nhất thị trường.

Lựa chọn dây CXV do KTH ELECTRIC phân phối có thể mang lại những lợi ích sau cho khách hàng:

• Chính hãng, nhập khẩu trực tiếp từ nhà máy
• Thời gian bảo hành dài và chính sách bảo hành hấp dẫn
• Khi hàng đến nơi sẽ được vận chuyển trực tiếp đến công trường.
• Tư vấn kỹ thuật chuyên sâu, hỗ trợ tận nơi khi cần

Một số câu hỏi về dây CXV

Câu 1: Dây nguồn CXV có ưu điểm gì?

hồi đáp: Dây CXV có nhiều ưu điểm như:

• Độ dẫn điện tốt: Lõi dây được làm bằng đồng nguyên chất, đảm bảo độ dẫn điện trong nhiều điều kiện làm việc khác nhau.
• Khả năng chịu nhiệt tốt: Lớp cách điện XLPE có khả năng chịu được nhiệt độ cao nên dây CXV cũng có khả năng chịu nhiệt tốt hơn nhiều loại cáp khác.
• Chống cháy lan: Lớp bảo vệ PVC không chỉ chịu được nhiệt độ cao mà còn có khả năng ngăn chặn cháy lan khi có hỏa hoạn xảy ra.
• Độ bền cơ học cao: Cáp CXV có khả năng chịu va đập cơ học, tác động của thời tiết và có khả năng chống lão hóa.

Câu 2: Dây nguồn CXV hay dây nguồn CVV cái nào tốt hơn?

hồi đáp: Mỗi loại cáp đều có những đặc tính kỹ thuật riêng để phù hợp với môi trường lắp đặt và ứng dụng nên việc đánh giá loại cáp nào tốt hơn tùy thuộc vào yêu cầu của hệ thống. Nếu hệ thống chỉ có thiết bị công suất vừa và nhỏ trong môi trường lắp đặt cố định, chúng tôi khuyên bạn nên sử dụng dây CVV trước để tối ưu hóa chi phí. Ngược lại, dây nguồn CXV lại phù hợp với các thiết bị có công suất lớn hoặc hệ thống có điều kiện hoạt động ở nhiệt độ cao.

Câu 3: Nên chọn dây nguồn CXV hay CVV cho môi trường ngoài trời?

hồi đáp: Xét về độ bền cơ học, cáp CXV là sự lựa chọn tốt nhất cho không gian lắp đặt ngoài trời nhờ khả năng chịu được nhiệt độ và độ ẩm cao. Nhưng nếu hệ thống điện ngoài trời nhà bạn có mái che thì bạn nên cân nhắc thay thế bằng hệ thống dây CVV để tiết kiệm chi phí.

Trên đây chúng tôi đã chia sẻ những thông tin hữu ích nhất về dây CXV. Hy vọng bạn cảm thấy thoải mái với những kiến ​​thức này. Vui lòng truy cập: để biết thêm thông tin quan trọng về cáp.
