Dây điện CVV là gì? Cấu tạo, tiêu chuẩn và ứng dụng

Chu Văn An

Là loại cáp đặc biệt dành cho hệ thống điện hạ thế, cáp CVV rất phổ biến trong lưới điện dân dụng hoặc công nghiệp, đặc biệt là trong các hệ thống truyền tải tín hiệu. Để tìm hiểu thêm về cấu tạo của cáp CVV, công dụng của chúng cũng như cách phân biệt cáp CVV với các loại dây khác, hãy theo dõi bài viết sau đây của KTH ELECTRIC.

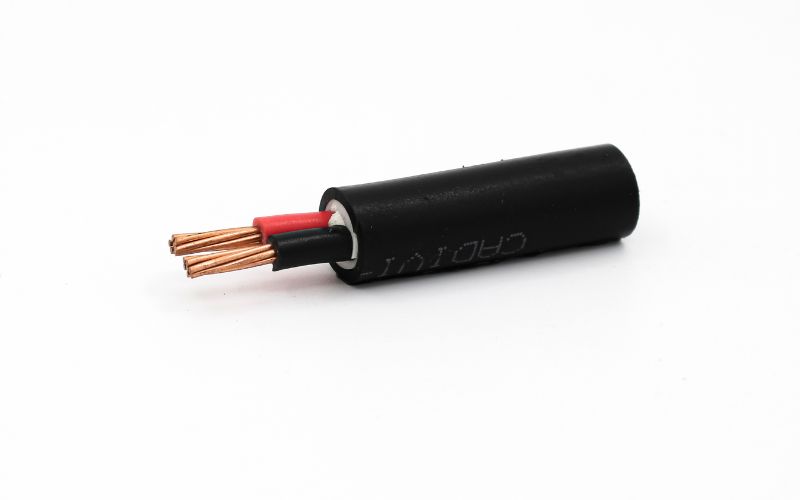

Đường CVV là gì?

Dây CVV (hay còn gọi là cáp đồng trục) là loại cáp chuyên dùng để truyền tải điện năng trong lưới điện hạ thế với các cấp điện áp 300/500V, 0,6/1kV. Loại cáp này được thiết kế đặc biệt với lõi dẫn điện bằng đồng, cách điện và vỏ bảo vệ làm bằng nhựa PVC.

Theo tiêu chuẩn TCVN 6610-4/IEC 60227-4, ký hiệu CVV bao hàm các đặc tính đặc trưng của cáp, bao gồm:

• C: Ký hiệu hóa học của đồng, vật liệu tạo nên lõi dẫn điện.
• V: Viết tắt của PVC, vật liệu tạo thành lớp cách điện và lớp bảo vệ ngoài cùng.

So với cáp CV, một loại cáp phổ biến khác, cáp CVV có thêm lớp phủ PVC.

Tiêu chuẩn áp dụng và đặc tính kỹ thuật của cáp CVV

Tại thị trường Việt Nam, dây CVV cần đáp ứng các tiêu chuẩn kỹ thuật cụ thể sau:

• TCVN 5935-1: Tiêu chuẩn quốc gia quy định kết cấu, kích thước và điện áp thử nghiệm.
• TCVN 6612: Tiêu chuẩn quốc gia về mặt cắt tiêu chuẩn của dây CVV từ 0,5mm2 đến 2000mm2 cũng như số lượng và đường kính sợi.
• IEC 60502-1: Quy định tiêu chuẩn phân phối và truyền dẫn cho cáp CVV có điện áp đến 1kV và 3kV.
• IEC 60228: Quy định chung đối với dây dẫn cáp cách điện.
• AS/NZS 5000.1: Quy định về tiêu chuẩn thiết kế, vật liệu kết cấu và thử nghiệm hiệu suất của cáp điện áp thấp.

Các tiêu chuẩn trên cũng quy định một số thông số kỹ thuật tiêu biểu của cáp CVV bao gồm:

• Cấp điện áp làm việc: 300/500V và 0,6/1kV
• Điện áp thử nghiệm: 3,5kV (khoảng 5 phút)
• Nhiệt độ tiêu chuẩn: 70oC
• Nhiệt độ tối đa trong thời gian ngắn mạch (không quá 5 giây):

1. Tiết diện >300mm2: 140°C
2. Tiết diện 300mm2: 160oC

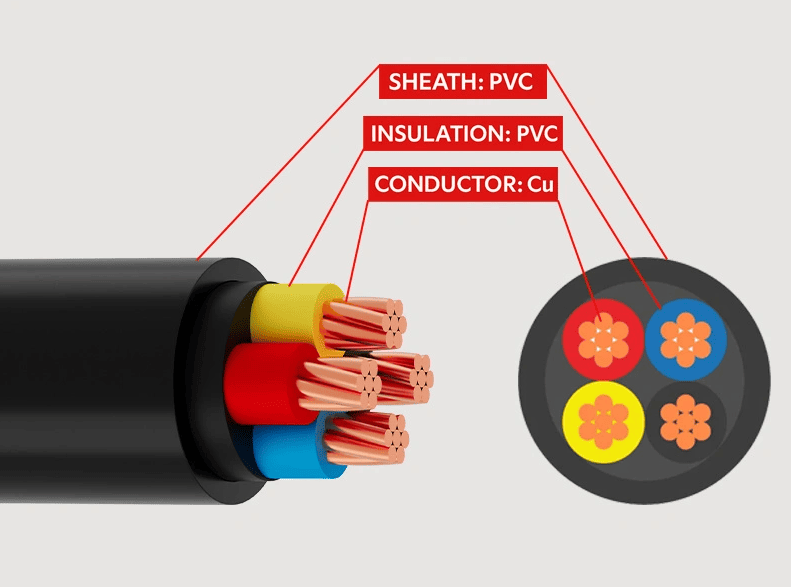

Cấu trúc dây CVV

Dây CVV có cấu tạo gồm 3 phần chính: lõi dẫn điện, lớp cách điện và lớp vỏ bảo vệ, tương ứng với ký hiệu CVV.

• Lõi dẫn điện: Được làm bằng đồng nguyên chất, có cấu trúc dạng sợi thứ cấp và tiết diện từ 1,5mm2 đến 300mm2. Có nhiều loại lõi như vậy, có loại 1 lõi, 2 lõi hoặc nhiều hơn tùy vào mục đích sử dụng.
• Cách nhiệt: Được làm bằng chất liệu PVC, độ dày theo tiêu chuẩn ISO 6610-4 tùy theo từng ứng dụng. Lớp cách nhiệt này có khả năng chịu nhiệt và kháng hóa chất tốt.
• Vỏ bảo vệ: Cũng được làm bằng nhựa PVC, nó cung cấp khả năng cách nhiệt và khả năng chịu được các yếu tố thời tiết nhất định. Vỏ bọc của dòng CVV/FR cũng hạn chế cháy lan trong trường hợp đoản mạch.

Ngoài ra, một số cáp CVV được trang bị lớp làm đầy bằng nhựa PET hoặc PVC bọc PP, tùy thuộc vào môi trường lắp đặt và ứng dụng cụ thể.

Cáp CXV có số lớp cách điện tương đương cáp CVV nhưng sử dụng vật liệu XLPE.

Ưu điểm và nhược điểm của dây CVV

Thuận lợi

Dây CVV có đặc tính vượt trội là dẫn điện tốt và thích hợp cho việc thi công, lắp đặt ở một số môi trường khắc nghiệt. Ngoài ra, loại cáp này còn có một số ưu điểm như:

• Sản phẩm có tuổi thọ cao và không dễ bị lão hóa theo thời gian.
• Nó có thể hoạt động ổn định ngay cả trong môi trường khép kín và có thể lắp đặt ngoài trời, dưới lòng đất hoặc treo tường…
• Dễ dàng uốn cong nên có thể lắp đặt linh hoạt ở những khu vực có không gian hạn chế.
• Không tạo ra nhiễu điện từ ảnh hưởng đến các thiết bị gần đó.
• Có sẵn trong nhiều thiết kế và kích cỡ để phù hợp với nhiều dự án.
• Giá cả hợp lý.

thiếu sót

• Nó có khả năng chịu nhiệt hạn chế và không thể chịu được nhiệt độ quá cao, đặc biệt là trong trường hợp đoản mạch.
• Vì chỉ có 1 lớp bảo vệ bên ngoài nên độ bền cơ học thấp.

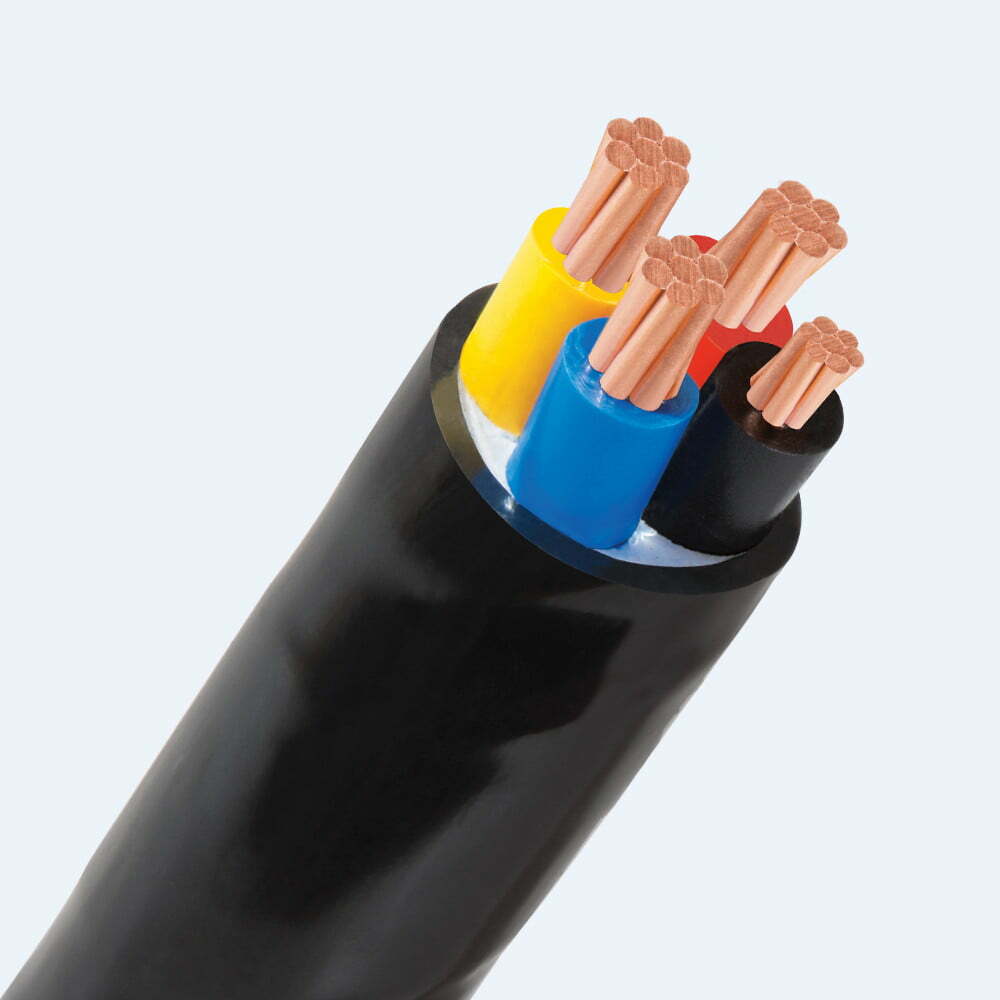

Ứng dụng của cáp CVV

Dây CVV là thiết bị được sử dụng phổ biến trong lưới điện hạ áp và có nhiều ứng dụng đa dạng từ hệ thống điện dân dụng đến công nghiệp, đặc biệt là trong hệ thống truyền tín hiệu.

• Hệ thống điện gia đình: Cáp CVV có nhiệm vụ truyền tải điện từ công tơ điện đến các thiết bị điện thiết yếu trong lưới điện gia đình.
• Hệ thống điện công nghiệp: Cáp CVV được sử dụng rộng rãi trong các hệ thống điều khiển năng lượng (trạm điện, trạm biến áp) hay hệ thống giám sát các thiết bị điện, thiết bị tự động hóa, mạch điều khiển nhà máy.
• Hệ thống truyền dẫn tín hiệu: Dây CVV đóng vai trò là đường truyền dẫn tín hiệu vô tuyến, kết nối internet, tivi,…

Đặc biệt, do tín hiệu số truyền trên cáp chỉ tồn tại trong lõi dây nên dây CVV thích hợp cho việc truyền tải, phân phối điện ở cấp điện áp dưới 1kV mà không gây tổn thất điện năng hay nhiễu điện từ ảnh hưởng đến các thiết bị điện xung quanh.

Xem thêm: Dây VCm là gì? Cấu tạo, đặc tính kỹ thuật và ứng dụng

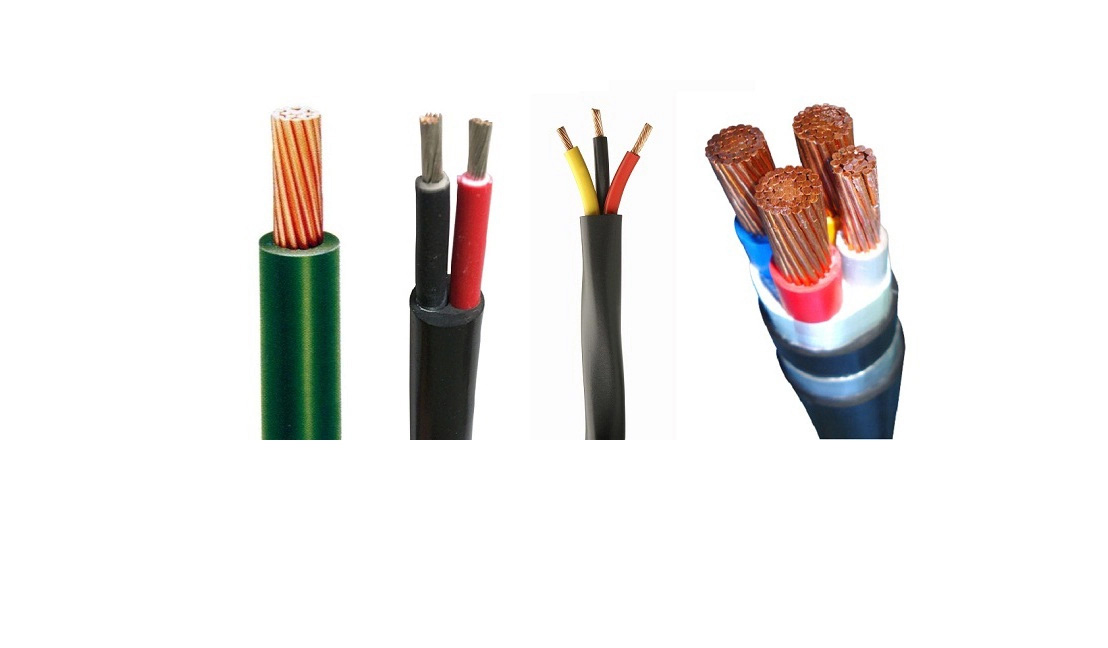

So sánh dây CVV Cadisun và Cadivi

Cadisun và Cadivi là hai “ông lớn” trên thị trường cáp hiện nay. Dù thị phần khu vực đã được phân chia khá rõ ràng nhưng sản phẩm của hai thương hiệu này vẫn thường xuyên được đặt lên bàn so sánh, trong đó có dây CVV.

Dây điện CVV Kadiv

Dây CVV của Cadivi được sản xuất trên công nghệ hiện đại, tuân thủ các tiêu chuẩn IEC, JIS, BS, UL, ASTM,.. và có nhiều ưu điểm nổi bật như:

• An toàn: Lớp PVC cấu thành nên vỏ dây rất bền, không cháy và không thấm nước nên có thể đi ngầm dưới tường.
• Tuổi thọ cao: Dây CVV của Cadivi có khả năng chống oxy hóa và ít bị ảnh hưởng bởi thời gian, giúp người dùng tiết kiệm chi phí thay thế, bảo trì thường xuyên.
• Dễ sử dụng: Cáp của Cadivi rất dễ uốn cong và không dễ đứt. Ngoài ra, với mẫu mã và chủng loại đa dạng, người dùng có thể dễ dàng lựa chọn loại cáp phù hợp với hệ thống của mình.

Xem Bảng Giá Cáp CVV Cadivi: Bảng Giá Cáp Cadivi Mới | Đầy đủ và chi tiết

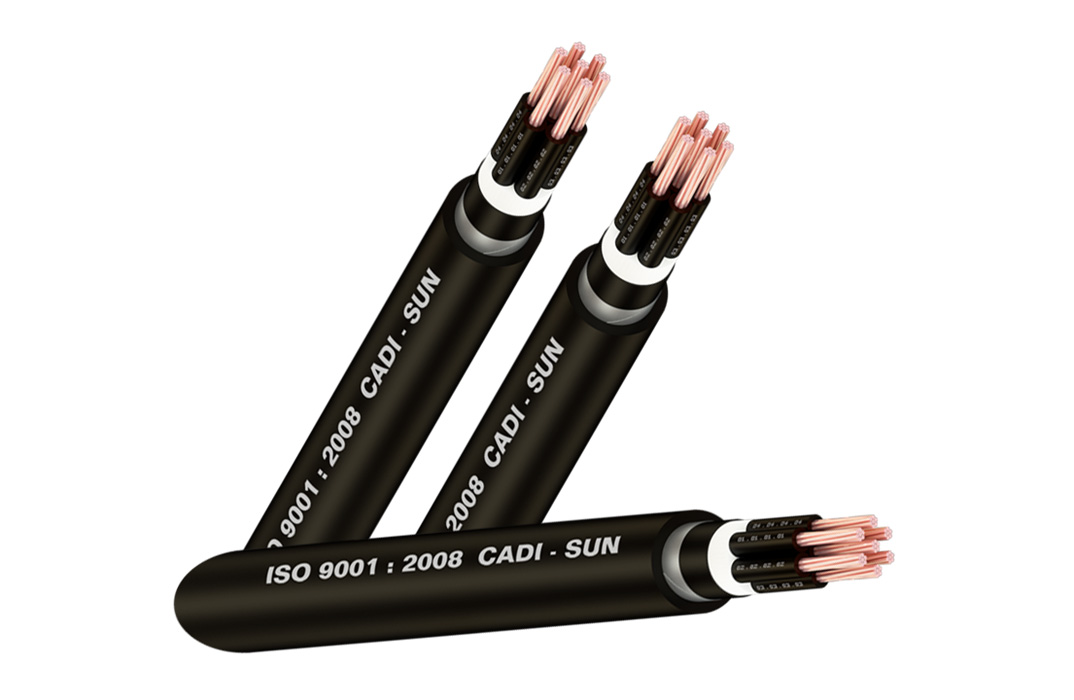

Dây CVV Kaidisun

Các sản phẩm cáp Kaidishun, trong đó có dây CVV, được làm bằng vật liệu cao cấp được nhập khẩu trực tiếp từ nước ngoài, chất lượng ổn định. Cụ thể:

• Tuân thủ các tiêu chuẩn nghiêm ngặt: Cáp CVV của Cadisun được sản xuất trên công nghệ tiên tiến và tuân thủ nghiêm ngặt tiêu chuẩn ISO 6612/IEC 60228.
• Độ dẫn điện tốt: độ tinh khiết của lõi đồng cao tới 99,99%.
• Không gây nhiễu điện từ: an toàn cho các thiết bị lắp đặt xung quanh.
• Giá cả hợp lý: Hầu hết các sản phẩm của Cadisun đều có giá phải chăng hơn Cadivi.

Xem Bảng Giá Cáp Cadisun CVV: Bảng Giá Cáp Cadisun Mới | Đầy đủ và chi tiết

Mua Dây CVV Chính Hãng tại KTH ELECTRIC với mức chiết khấu hấp dẫn

Là đại lý thiết bị điện hàng đầu Việt Nam, KTH ELECTRIC chuyên cung cấp dây CVV chính hãng của các thương hiệu nổi tiếng như Cadisun, Cadivi, v.v… Đặc biệt, chúng tôi có đội ngũ tư vấn chuyên nghiệp sẵn sàng giải đáp mọi thắc mắc của khách hàng và đề xuất các giải pháp chất lượng điện năng phù hợp cho mọi hệ thống, dự án.

Khi lựa chọn cáp CVV của KTH ELECTRIC, khách hàng không chỉ nhận được sự đảm bảo về chất lượng mà còn được hưởng những chính sách chiết khấu, bảo hành và hậu mãi hấp dẫn nhất.

Mọi thông tin mua hàng vui lòng liên hệ:

• Điện thoại: 0904 99 88 77
• Email: kd@etinco.vn
• Văn phòng phía Bắc: 33 BT5, Pháp Vân – Khu phố mới Tứ Hiệp, Yên Sở, Hà Nội
• Văn phòng phía Nam: Số 19, Lê Văn Phúc, TP.Tân Định, TP.HCM

Một số câu hỏi thường gặp về dây nguồn CVV

Câu 1: Phân biệt nhanh đường dây điện CVV và CXV?

hồi đáp: Điểm khác biệt lớn nhất giữa hai loại cáp này chính là vật liệu cách điện. Dây CVV có lớp cách điện làm bằng nhựa PVC, trong khi dây CXV sử dụng công nghệ cách điện XLPE tiên tiến hơn. Khả năng chịu nhiệt của lõi dây được tăng lên 90 độ C trong điều kiện hoạt động bình thường nên phù hợp với một số ứng dụng công nghiệp nặng. Đổi lại, dây nguồn CVV rẻ hơn và quá trình lắp đặt dễ dàng hơn.

Câu 2: Đường VC, CV, CVV là gì?

hồi đáp: Đây đều là các loại cáp điện được sử dụng trong lưới điện hạ thế nhưng khác nhau về cấu tạo và ứng dụng.

• Dây VC: Còn gọi là dây cứng đơn, nó chỉ có một lõi dẫn điện bằng đồng và vỏ bọc PVC. Loại dây này được sử dụng phổ biến trong điện gia dụng và thường chạy vào đường ống.
• Dây CV: Cáp gồm 7 hoặc 19 dây đồng bện đồng tâm được bọc một lớp nhựa PVC. Chức năng chính của cáp CV là truyền tải điện năng trong môi trường lắp đặt cố định. Chúng không thích hợp để lắp đặt trên tường, dưới lòng đất hoặc ngoài trời.
• Dây CVV: Về mặt cấu trúc, loại cáp này rất giống với loại CV, có thêm một lớp cách điện PVC giữa lõi và vỏ ngoài. Tuy nhiên, hệ thống dây điện CVV được thiết kế cho một số ứng dụng yêu cầu đi dây ngầm, đi dây trong tường hoặc lắp đặt ngoài trời.

Vì vậy, chúng tôi chia sẻ đến các bạn thông tin chi tiết về dây CVV và phân biệt nhanh nó với một số loại cáp khác để các bạn có thể lựa chọn loại dây, nhãn hiệu, đại lý phù hợp. Nếu bạn muốn biết thêm về cáp, vui lòng truy cập: .
