Dây điện 3 lõi là gì? Cách phân biệt dây điện 2, 3, 4 lõi

Chu Văn An

Dây ba dây có 3 dây dẫn độc lập và có khả năng mang dòng điện ổn định cho nhiều tải khác nhau và đã trở thành một phần không thể thiếu trong các hệ thống điện hiện đại. Hãy đọc bài viết sau của chúng tôi để hiểu rõ hơn về đặc điểm, cấu tạo cũng như cách phân biệt dây ba lõi, dây hai lõi và dây bốn lõi.

Dây 3 lõi là gì?

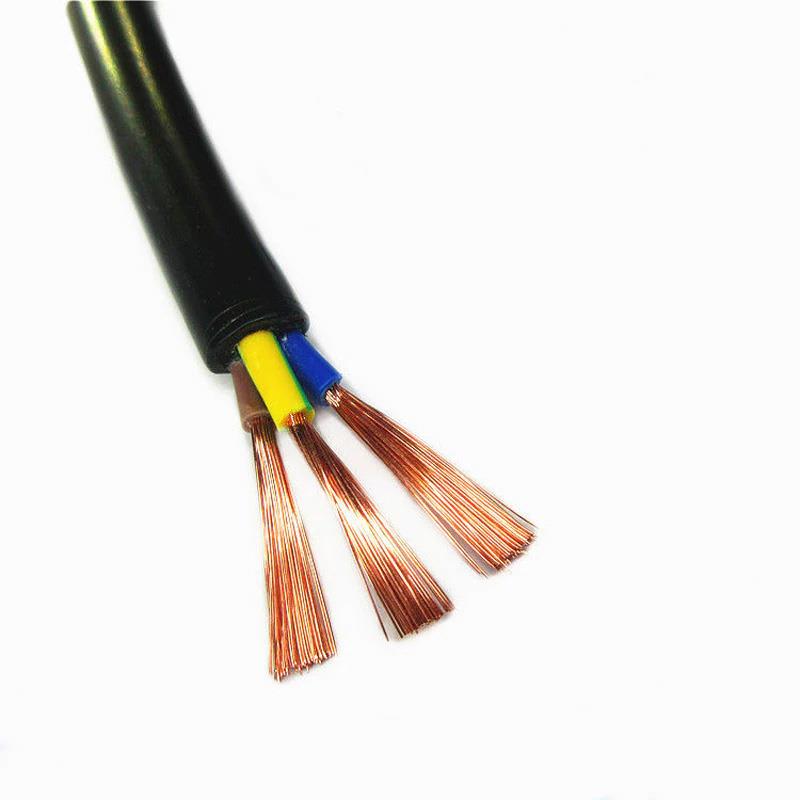

Dây ba dây là dây gồm 3 dây dẫn bằng đồng hoặc nhôm dẹt xoắn được cách điện riêng để tránh đoản mạch nếu các lõi tiếp xúc trực tiếp. Mỗi dây dẫn trong dây ba lõi có một chức năng khác nhau, bao gồm: dây dẫn pha, dây trung tính, dây nối đất hoặc dây dẫn ba pha trong nguồn điện ba pha.

Đây là một trong những loại dây nhiều lõi được sử dụng phổ biến nhất hiện nay và được sử dụng trong rất nhiều ứng dụng từ hệ thống gia dụng đến hệ thống công nghiệp, đặc biệt là mạng điện ba pha cân bằng.

Cấu tạo và quy ước màu dây của dây ba lõi

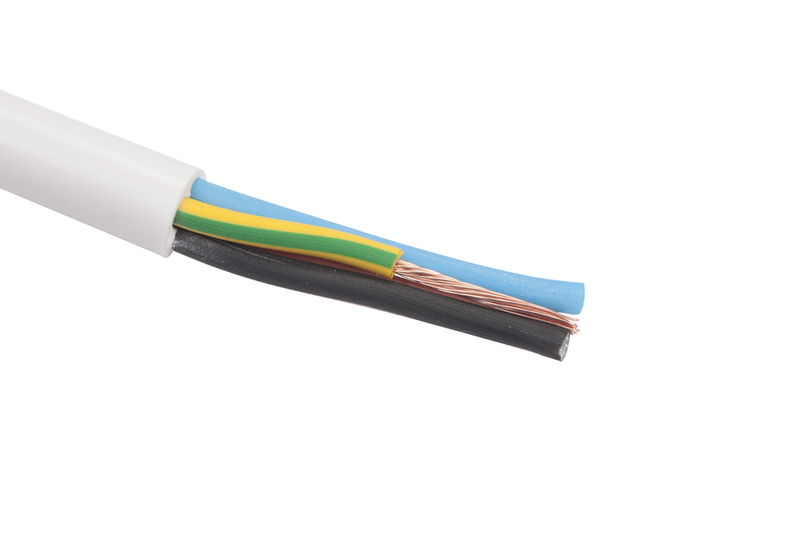

Tương tự như dây 2 lõi, dây 3 lõi cũng có cấu tạo gồm 3 thành phần chính: lõi dẫn, lớp cách điện và vỏ bọc.

• Lõi dây dẫn: Gồm 3 lõi riêng biệt được ngăn cách nhau bằng lớp cách điện. Lõi dẫn của dây ba lõi có thể được làm bằng đồng hoặc nhôm với độ tinh khiết lên tới 99%.
• Lớp cách nhiệt: thường sử dụng PVC hoặc XLPE có khả năng chịu nhiệt nhất định. Lớp cách điện của mỗi lõi dẫn điện có quy ước màu sắc khác nhau.
• Lớp vỏ bảo vệ: Có thể là nhựa PVC hoặc cao su để tăng độ dẻo dai, chống cháy và chống chịu các tác nhân môi trường.

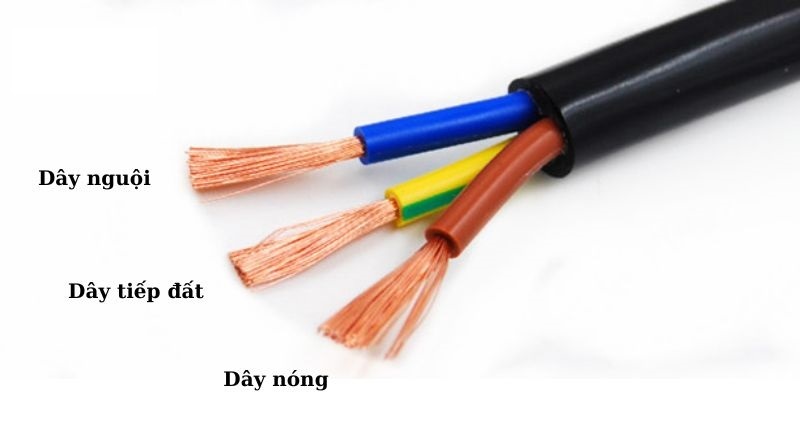

Dây 3 lõi thường được gán màu dây cho mỗi lõi theo tiêu chuẩn IEC như sau:

• Dây pha – Màu nâu: Dây này mang dòng điện chính từ nguồn điện đến các thiết bị điện và luôn tiềm ẩn nguy cơ bị điện giật.
• Dây trung tính – Màu xanh: Có nhiệm vụ cân bằng điện áp trong ba pha điện và làm kín mạch điện trong một pha điện.
• Dây nối đất – Màu xanh lá cây có sọc vàng hoặc Màu vàng có sọc xanh lục: Được sử dụng để dẫn dòng điện dư xuống đất một cách an toàn.

Trên thực tế, màu sắc của 3 lõi này sẽ khác nhau tùy theo thông lệ của mỗi nước hoặc theo tiêu chuẩn quốc tế hiện hành.

Ứng dụng của dây ba lõi

Dây ba lõi hoạt động dựa trên nguyên lý dòng điện xoay chiều. Cụ thể, 3 dây với 3 màu khác nhau sẽ được nối vào 3 pha của nguồn điện xoay chiều. Dòng điện sẽ lần lượt chạy qua 3 dây dẫn này, tạo thành mạch kín ba pha. Dựa trên nguyên lý làm việc này, dây ba pha có thể được sử dụng trong hệ thống điện ba pha hoặc trong hệ thống điện một pha có thêm dây nối đất.

Về cơ bản, dây ba lõi rất lý tưởng cho các ứng dụng đòi hỏi độ ổn định cao và đòi hỏi nhiều điện năng. Vì vậy, loại dây này thường được sử dụng trong hệ thống điện công nghiệp và thương mại để đảm bảo cung cấp đủ năng lượng cho các thiết bị công suất lớn. Trong một số trường hợp, dây nhiều lõi này còn có thể kết hợp với bộ điều chỉnh điện áp đầu ra 220V để cung cấp nguồn điện mạnh cho lưới điện gia đình, tránh hiện tượng sụt áp đường dây trong giờ cao điểm.

Cụ thể, dây điện ba pha có nhiều ứng dụng khác nhau:

• Điện gia dụng: cung cấp điện cho hệ thống chiếu sáng, một số thiết bị gia dụng như tủ lạnh, nồi cơm điện, máy tính, v.v…
• Điện công nghiệp: Cung cấp điện năng cho máy móc, thiết bị công suất lớn trong các nhà máy, xí nghiệp, khu công nghiệp.
• Thiết bị điện tử: Đóng vai trò là dây dẫn và thiết bị kết nối trong rạp chiếu phim, buổi hòa nhạc và các địa điểm giải trí.
• Ứng dụng công nghệ: Sự kết hợp giữa dữ liệu và AV giúp giảm bớt nút thắt trong ứng dụng công nghệ.

Cách phân biệt dây 2 lõi, 3 lõi và 4 lõi

Là dây nhiều lõi, cả dây 3 lõi và dây 4 lõi đều có những đặc điểm giống như dây 2 lõi:

• Tính linh hoạt cao: Có khả năng linh hoạt trên nhiều địa hình và dễ dàng điều chỉnh, di chuyển.
• Đảm bảo dòng điện ổn định: Dây nhiều lõi có khoảng trống giữa các lõi để cho dòng điện chạy qua an toàn và giảm nhiệt do hiện tượng Joule sinh ra.
• Giảm hiệu ứng bề mặt: Hiệu ứng da là nguyên nhân gây mất điện. Khoảng trống trong lõi dẫn điện của dây nhiều lõi giúp giảm nồng độ dòng điện trong vỏ bọc, từ đó làm giảm hiệu ứng ngoài da.
• Dễ bị ăn mòn: So với cấu trúc chắc chắn của dây một lõi, dây nhiều lõi dễ bị ăn mòn hơn, ảnh hưởng đến tuổi thọ của dây.
• Khả năng vận chuyển hạn chế: Khoảng cách giữa các lõi dẫn điện của cáp nhiều lõi làm giảm khả năng dẫn dòng điện so với các loại cáp đơn lõi có cùng tiết diện.
• Giảm áp lực nhiều hơn:Sụt điện áp có nhiều khả năng xảy ra ở cáp nhiều lõi hơn là cáp một lõi, đặc biệt khi mang dòng điện đi quãng đường dài.

Để phân biệt chi tiết 3 loại dây này bạn có thể theo dõi bảng so sánh dưới đây.

Xem thêm: So sánh chi tiết nhất dây và cáp

Hiện nay trên thị trường có rất nhiều thiết bị phân phối cáp. Nếu không nghiên cứu kỹ rất dễ mua phải hàng giả, kém chất lượng sẽ mang lại sự bất an cho người dùng và hệ thống.

Với gần 15 năm kinh nghiệm, KTH ELECTRIC là nhà nhập khẩu và phân phối thiết bị điện công nghiệp hàng đầu Việt Nam, trong đó có các sản phẩm dây 3 lõi đến từ các thương hiệu nổi tiếng trong nước như Cadivi, Cadisun, Trần Phú, Goldcup.

Dây 3 lõi của KTH ELECTRIC không chỉ đa dạng về quy cách, mẫu mã, bao bì mà chúng tôi còn đảm bảo sản phẩm mới 100%, chính hãng với mức giá và chính sách chiết khấu hấp dẫn nhất thị trường.

Một số câu hỏi về dây ba lõi

Câu 1: Làm thế nào để phân biệt được 3 dây dẫn của dây 3 lõi?

hồi đáp: Cách dễ nhất là dựa vào màu sắc thông thường. Vì vậy:

• Dây pha: thường có màu đỏ, nâu hoặc đen.
• Dây trung tính: xanh, đen hoặc xám.
• Dây nối đất: dải màu vàng trên nền xanh hoặc dải màu xanh lá cây trên nền vàng.

Câu 2: Dây thứ 3 trong dây 3 lõi có tác dụng gì?

hồi đáp: Dây thứ ba trong dây nguồn ba lõi là dây nối đất, có chức năng dẫn dòng rò xuống đất một cách an toàn, giúp bảo vệ con người khỏi bị điện giật.

Câu 3: Dây 3 lõi có thể thay thế bằng dây 2 lõi được không?

hồi đáp: có. Tuy nhiên, yêu cầu dây thứ 3 của dây 3 lõi phải được nối đúng vào hệ thống nối đất hoặc để trống. Dây này không được nối với dây pha hoặc dây trung tính.
