Dây điện 2 lõi: Cấu tạo, nguyên lý hoạt động và ứng dụng

Chu Văn An

Do tính chất linh hoạt và tiện lợi nên dây 2 dây là sự lựa chọn phổ biến trong hệ thống điện dân dụng. Vậy dây 2 lõi là gì? Đặc điểm, cấu tạo và nguyên lý làm việc của loại dây này như thế nào? Đọc bài viết chi tiết của chúng tôi về dây 2 lõi.

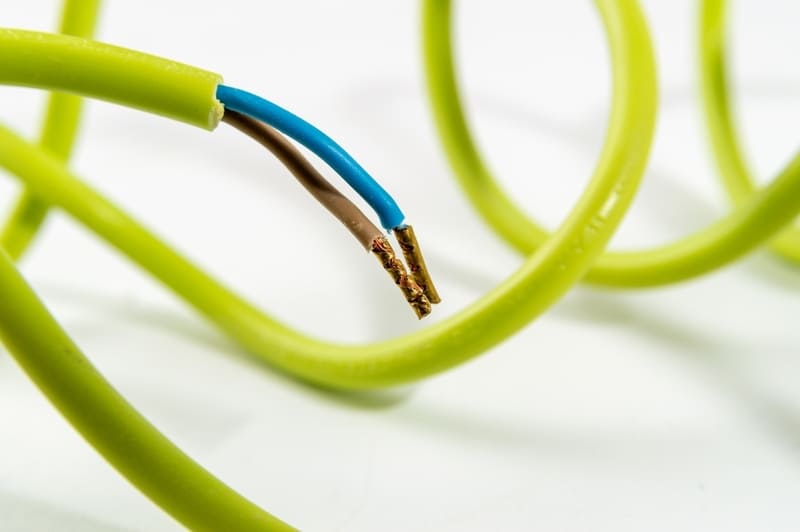

Dây 2 lõi là gì?

Dây 2 lõi (hay còn gọi là dây đôi) là dây được làm từ 2 dây dẫn đồng hoặc nhôm nguyên chất, cách điện với nhau, thường là PVC hoặc XLPE và được bao bọc bởi một vỏ bọc làm bằng nhựa PVC. Lớp vỏ này không chỉ có khả năng cách nhiệt, cách nhiệt mà còn có nhiệm vụ bảo vệ lõi dẫn điện khỏi va đập, nhiệt độ, độ ẩm, nấm mốc…

Do không yêu cầu đặc tính kỹ thuật cao như dây 3 lõi, 4 lõi, linh hoạt và an toàn hơn dây 1 lõi nên hầu hết dây dân dụng hiện nay đều là dây 2 lõi.

Cấu tạo và phân loại dây hai lõi

Cấu trúc dây 2 lõi

Dây điện 2 lõi được cấu tạo gồm 3 phần chính: lõi dẫn điện, lớp cách điện và vỏ bọc.

• Lõi dẫn điện: Chất liệu chính là đồng nguyên chất hoặc nhôm, trong đó đồng được ưa chuộng hơn do có khả năng dẫn điện tốt và độ bền cao. Các lõi dây 2 lõi được cách điện riêng biệt đảm bảo 2 lõi không tiếp xúc trực tiếp.
• Lớp cách nhiệt: Thông thường sử dụng nhựa PVC hoặc XLPE cao cấp để đảm bảo khả năng cách nhiệt, chịu nhiệt nhất định. Dây 2 dây cách điện PVC thường có màu trắng hoặc đen.
• Lớp vỏ: Có nhiệm vụ bảo vệ lõi dẫn điện. Vỏ dây còn có khả năng cách điện, chống va đập, chống thấm nước và chống cháy.

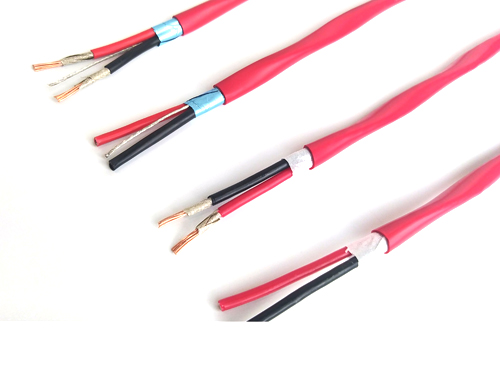

Cách phân loại dây 2 lõi

Dây ghép đôi được phân loại dựa trên nhiều tiêu chí như kết cấu, chất liệu dây dẫn, vật liệu cách điện,… Tuy nhiên, loại dây 2 lõi phổ biến nhất trên thị trường hiện nay có 4 loại bao gồm:

• Lệnh VC: Dây đôi mềm dẻo bao gồm 2 dây dẫn bằng đồng mềm được bọc trong lớp cách điện PVC riêng biệt nhưng có chung lớp vỏ bảo vệ và được chế tạo tương tự như dây 2 dây dẫn.
• VCMX: Cáp xoắn đôi mềm thực chất là 2 dây VCm xoắn lại với nhau.
• VCmo: Dây mềm hình bầu dục đôi, gồm 2 dây VCm đặt song song, dùng chung vỏ bảo vệ PVC hình bầu dục.
• Giá trị điện áp: (còn gọi là CVVm) dây đôi linh hoạt hình tròn, gồm 2 dây VCm đặt song song, dùng chung một vỏ bọc PVC hình tròn.

Nguyên lý làm việc và ứng dụng phổ biến của dây 2 lõi

Dây nối đôi hoạt động dựa trên nguyên lý dòng điện một chiều. Nghĩa là, bên trong lõi dẫn điện của loại dây nhiều lõi này, dòng điện chỉ chạy từ dây nóng sang dây trung tính rồi quay trở lại nguồn. Theo nguyên lý làm việc này, đối với các thiết bị gia dụng có công suất nhỏ hoặc điện năng tiêu thụ thấp thì dây 2 lõi thường được sử dụng để cấp nguồn cho hệ thống điện một pha 220V. Ngoài ra, dây đôi còn được sử dụng trong nghiên cứu và chế tạo máy hai pha do tính linh hoạt và đơn giản.

Cụ thể các ứng dụng phổ biến nhất của dây 2 lõi như sau:

• hệ thống chiếu sáng
• Quạt điện, tivi, tủ lạnh và các đồ dùng gia đình khác.
• Các thiết bị điện tử cầm tay.

Tiêu chí lựa chọn dây 2 lõi

Trong số các loại dây nhiều lõi, phổ biến nhất trên thị trường là loại dây 2 lõi, khiến người dùng không biết chọn dây chất lượng như thế nào. Dưới đây là một số tiêu chí quan trọng khi chọn mua dây 2 dây.

• Khả năng tương thích của hệ thống: Đây là tiêu chí đầu tiên và quan trọng nhất đối với tất cả các loại dây. Cần tính toán mức tiêu thụ tải (điện, dòng điện) mà dây phải chịu được, chọn tiết diện dây phù hợp, tránh mua dây quá nhỏ dễ gây nóng chảy, cháy, mua dây quá lớn gây lãng phí.
• Giá cả: Tùy theo điều kiện kinh tế và chi phí đầu tư của từng dự án mà có thể lựa chọn loại dây phù hợp, không chỉ đảm bảo chức năng truyền tải điện mà còn tiết kiệm ngân sách.
• Độ bền của dây: Dây chất lượng phải có khả năng chịu được nhiệt độ, độ ẩm và sốc cơ học. Kiểm tra tiêu chuẩn này với tài liệu của nhà sản xuất cáp. Dây dẫn càng bền thì hệ thống điện sẽ hoạt động càng ổn định.
• Khả năng mở rộng: Ưu tiên các loại cáp có đặc tính bắc cầu tốt để tạo điều kiện thuận lợi cho quá trình nâng cấp và mở rộng hệ thống trong tương lai.
• Kiểm tra bên ngoài: Chọn dây nhẵn, không bị trầy xước, tốt nhất có vỏ bọc PVC cao cấp để đảm bảo an toàn.
• Tiêu chuẩn an toàn: Dây an toàn phải tuân thủ các tiêu chuẩn quốc tế như IEC và UL hoặc tiêu chuẩn quốc gia (TCVN). Ưu tiên dây chống cháy, chống cháy để đảm bảo an toàn trong sinh hoạt hàng ngày.
• Thương hiệu và đại lý uy tín: Việc lựa chọn dây cáp từ thương hiệu hoặc đại lý uy tín sẽ không chỉ nâng cao độ an toàn mà còn nhận được nhiều lợi ích về chính sách giá và chiết khấu hấp dẫn.

Các Thương Hiệu Dây 2 Dây Tốt Nhất Hiện Nay

Hiện nay trên thị trường trong nước có rất nhiều thương hiệu cáp. Tuy nhiên, để yên tâm trong quá trình sử dụng, bạn có thể lựa chọn 3 sản phẩm “anh lớn” sau đây.

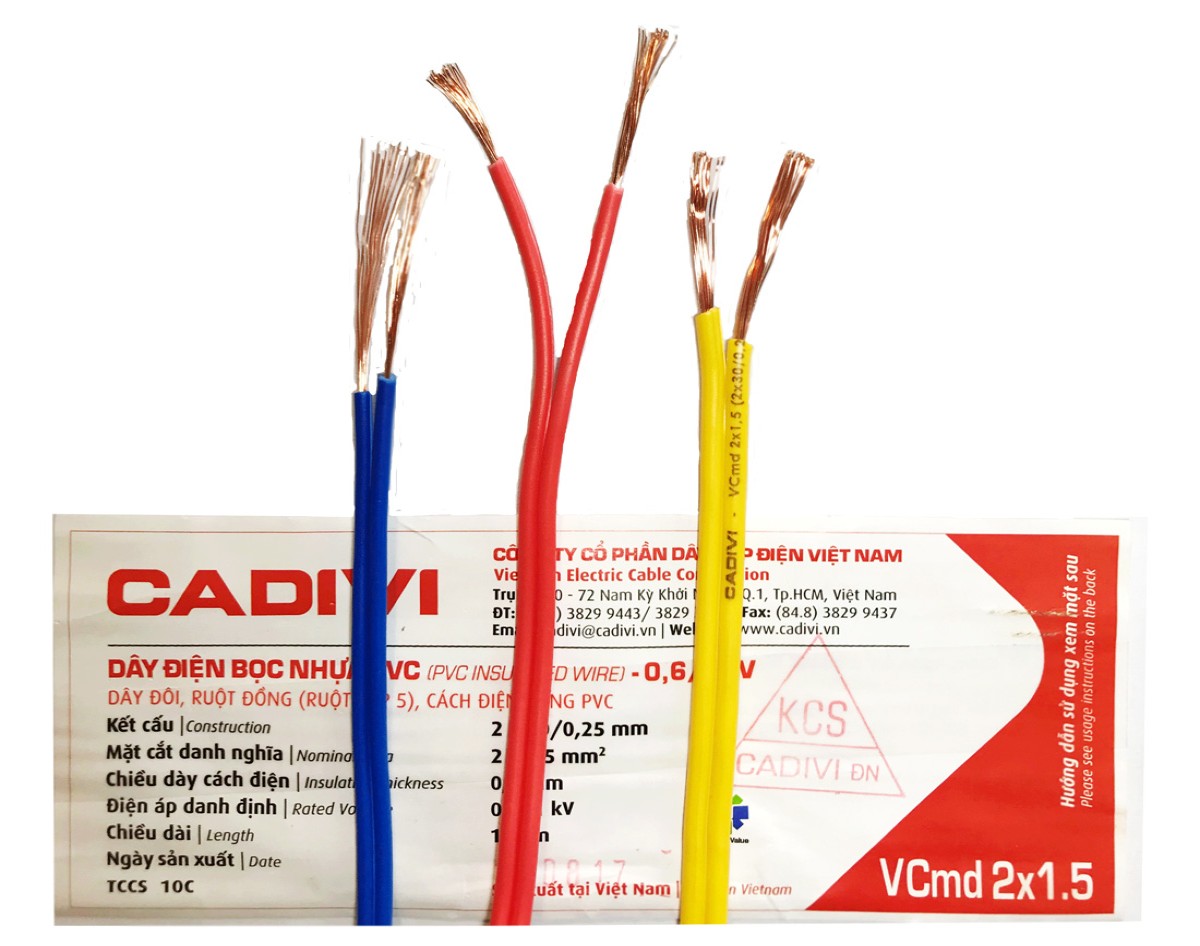

Dây Cadivi 2 lõi

Cadivi là một trong những thương hiệu hàng đầu về sản xuất và cung cấp dây 2 lõi tại Việt Nam. Hiện nay, thương hiệu này cung cấp 2 dòng dây 2 lõi chính bao gồm: dây đôi linh hoạt dùng cho hệ thống điện gia dụng và dây cáp đôi phù hợp cho các dự án vừa và lớn hoặc hệ thống điện công nghiệp.

Một số lợi ích nổi bật của dây dẫn điện 2 lõi Cadivi có thể kể đến:

• Độ dẫn điện tốt: Lõi dẫn điện được làm bằng đồng nguyên chất hoặc nhôm nguyên chất, đạt tiêu chuẩn ISO và có độ dẫn điện lên tới 99%.
• Cách điện tốt: Vỏ bảo vệ dây Cadivi được làm bằng nhựa PVC cao cấp có khả năng cách nhiệt hiệu quả, đảm bảo an toàn trong quá trình truyền tải điện.
• Giảm thiểu lãng phí điện năng: Độ dẫn điện của dây Cadivi 2 lõi tuân thủ các tiêu chuẩn Việt Nam và tiêu chuẩn quốc tế như IEC, ASTM, AS, BS,… trong đó dòng điện được truyền liên tục không gián đoạn, hạn chế thất thoát điện năng.
• Đa dạng về mẫu mã: Dây Cadivi 2 lõi được sử dụng trong nhiều hệ thống nên rất đa dạng về kiểu dáng, mẫu mã, màu sắc, thông số kỹ thuật.
• Tuổi thọ cao: Hầu hết các dây Cadivi đều cực kỳ bền và có tuổi thọ cao, do đó tiết kiệm chi phí thay thế và sửa chữa.

Mời bạn xem bảng giá dây Cadivi 2 lõi mới nhất: Bảng giá cáp Cadivi mới

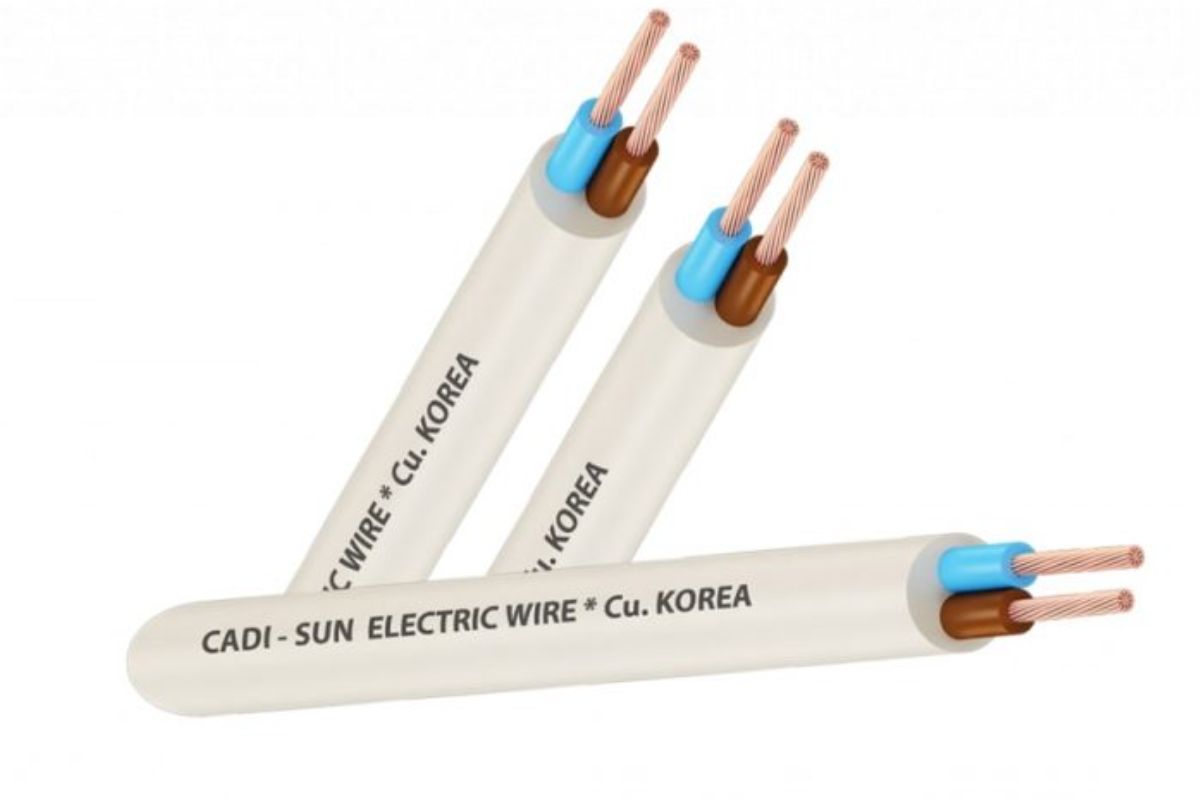

Dây Kaidisun 2 lõi

Lõi dây dẫn của dây hai lõi Cadisun chủ yếu được làm bằng đồng nguyên chất, có hai dạng phổ biến là dây đôi mềm tròn (VCmt) hoặc dây đôi mềm dẹt (VCmd).

Dây đôi Kaidishun có tính dẫn điện tốt, cách điện, điện áp tối ưu, chịu nhiệt độ cao và chống mài mòn nên được sử dụng rộng rãi trong các hệ thống điện dân dụng và công nghiệp. Ngoài ra, lõi dây Cadisun không dễ bị oxy hóa nên trong trường hợp đứt dây, việc kết nối có thể được hoàn thành nhanh chóng và dễ dàng.

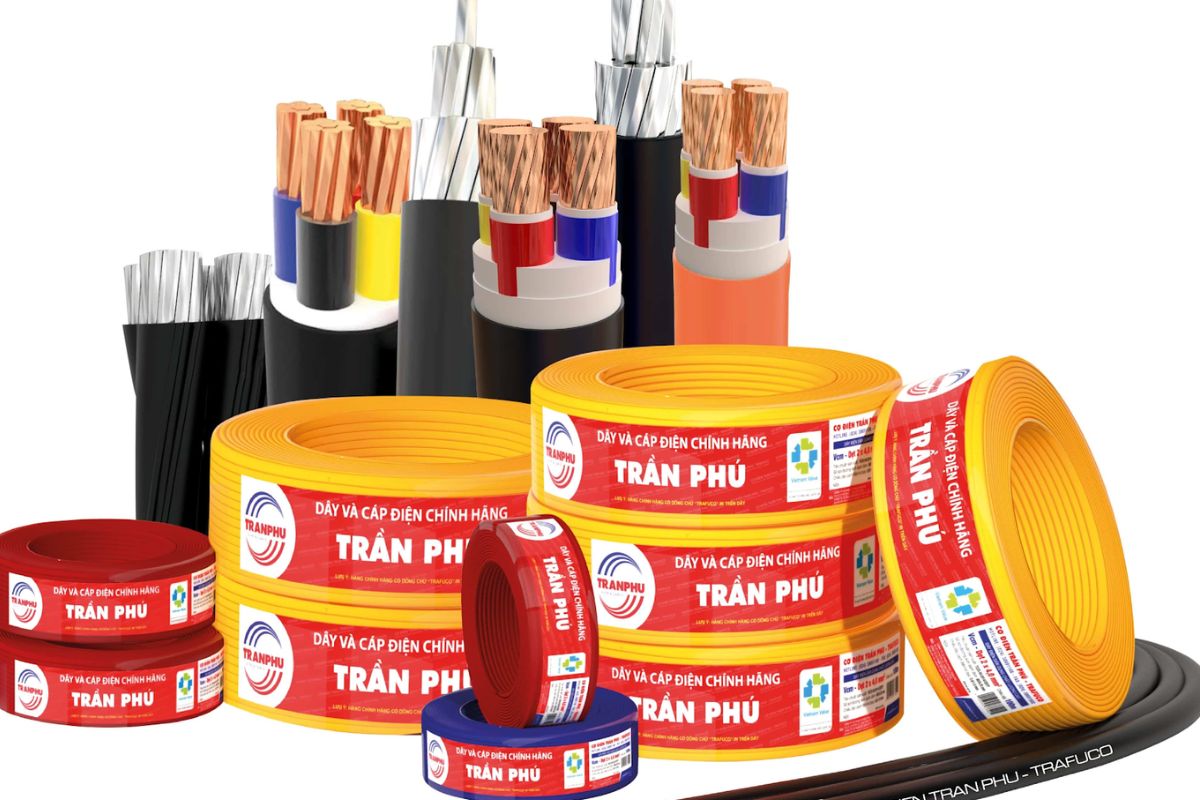

Dây 2 lõi Trần Phú

Trần Phú là thương hiệu cáp trong nước lọt top 10 thương hiệu ASEAN năm 2016. Dây 2 lõi của Trần Phú có hệ thống dây xích do Niehoff và Rosendahl, hai nhà sản xuất máy móc cáp hàng đầu thế giới lắp đặt, cũng như nguyên liệu đồng, nhôm nhập khẩu hoàn toàn từ các thương hiệu nổi tiếng trong và ngoài nước, khiến dây 2 lõi của Trần Phú luôn được khen ngợi về độ bền và tuổi thọ tuyệt vời.

Ngoài ra, dây đôi Trần Phú hiện đang là sự lựa chọn lý tưởng cho nhiều công trình dân dụng trên cả nước bởi sự an toàn đáp ứng được từ nguyên liệu sản xuất đến thành phẩm cuối cùng.

Để biết bảng giá dây 2 lõi Cadisun mới nhất, xem: Bảng giá cáp Cadisun mới

Hướng dẫn chi tiết cách nối dây 2 lõi an toàn theo đúng tiêu chuẩn kỹ thuật

Trong quá trình sử dụng, việc đứt dây nguồn là điều khó tránh khỏi. Bạn có thể kết nối lại dây nguồn 2 dây theo cách đơn giản sau:

Dụng cụ chuẩn bị

• Kìm hoặc dụng cụ tháo dây
• tuốc nơ vít
• Máy thử điện
• Băng cách điện

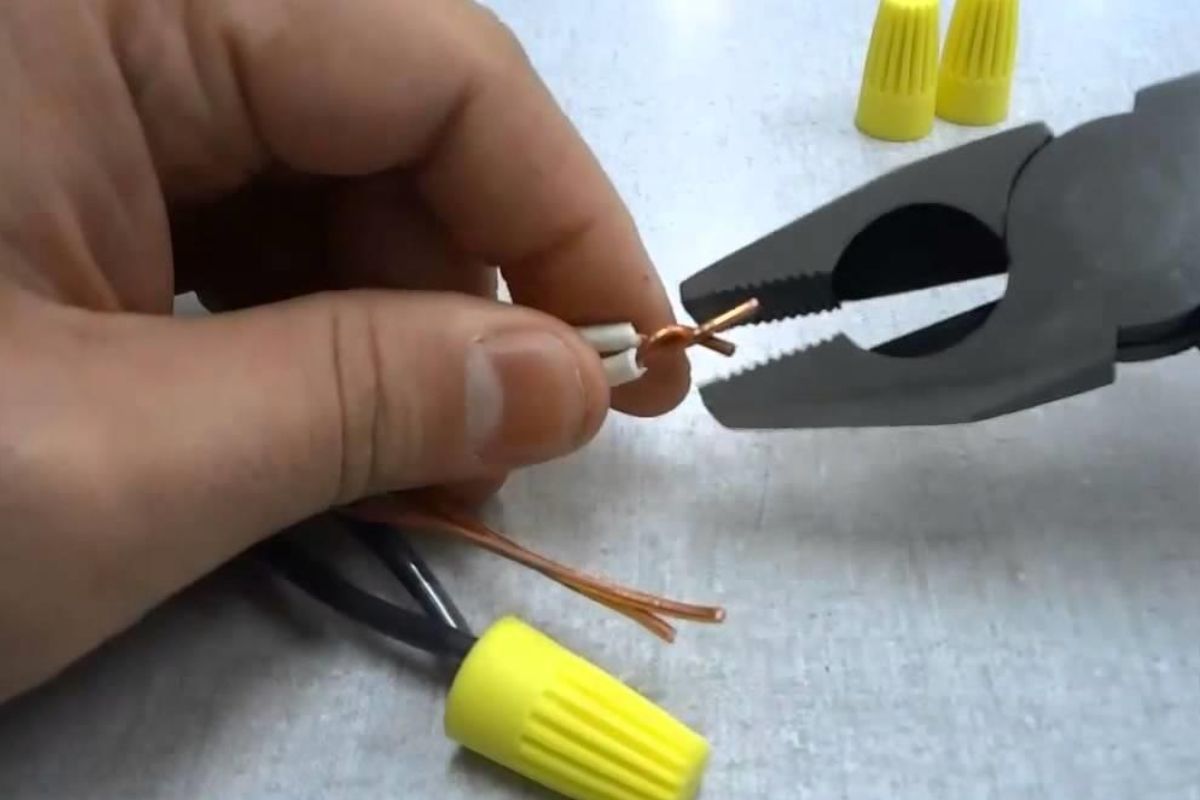

Làm thế nào để kết nối

Có 3 loại đầu nối thường được sử dụng khi nối dây 2 lõi:

• Đấu nối trực tiếp: Dùng kìm hoặc dao bóc lớp vỏ cách điện của 2 lõi dây. Sau đó, xoắn dây chính và dây nhánh 3 đến 4 lần theo hướng chu vi. Kiểm tra kỹ để đảm bảo kết nối đã chặt và quấn nó bằng băng dính cách điện.
• Đấu nối nhánh: Tương tự như phương pháp trên, lớp cách điện của 2 lõi dây cần được tước bỏ. Sau đó, chia lõi đồng thành hai phần. Xoắn lõi dây thứ nhất vào lõi dây thứ hai khoảng 3-4 vòng. Khi kết thúc quá trình, sử dụng băng dính để che các đường nối.

• Sử dụng Vít: Đầu tiên bạn cần xác định các dây dẫn cần nối. Tiếp theo, cắt bỏ phần dây bị hỏng và tước lớp cách điện khoảng 5 cm khỏi dây mới. Tiếp tục nhét lõi vào lỗ vít và siết chặt bằng vít. Không nên siết chặt quá để tránh làm gãy lõi đồng.

Những lưu ý quan trọng khi nối dây 2 lõi

• Đảm bảo hệ thống điện đã được ngắt hoàn toàn trước khi thực hiện kết nối.
• Xác định chính xác vị trí của các dây được kết nối.
• Trước tiên hãy kiểm tra dây nguồn để đảm bảo nó mới và hoạt động tốt.
• Không đặt dây nguồn ở nơi ẩm ướt, gần nguồn nhiệt hoặc ở khu vực có nguy cơ cháy nổ.
• Đảm bảo kết nối chặt chẽ và không bị lỏng trước khi quấn nó bằng băng keo điện.

Xem cách nối dây: Cách nối dây an toàn theo tiêu chuẩn kỹ thuật

Một số câu hỏi thường gặp về dây 2 lõi

Câu 1: Dây 2 lõi thường gặp những vấn đề gì?

Trả lời: Dây 2 lõi có thể gặp một số vấn đề trong quá trình sử dụng như:

• Lớp cách nhiệt bị nứt, hư hỏng hoặc bong tróc
• Dây bị đứt
• kết nối lỏng lẻo
• Sự rò rỉ…

Tùy vào tình hình thực tế mà bạn có 2 cách để xử lý tình trạng trên là sửa chữa hoặc thay dây.

Câu 2: Dây đôi dùng để làm mạch điện nào?

Trả lời: Dây 2 lõi thường được sử dụng trong mạch điện một pha để cấp nguồn cho các thiết bị dân dụng hoặc thiết bị công nghiệp công suất nhỏ.

Trên đây là những thông tin hữu ích về dây 2 dây, bao gồm cấu tạo, ứng dụng, cách nối dây và cách chọn dây chất lượng. Cảm ơn các bạn đã theo dõi bài viết của KTH ELECTRIC. Nếu bạn muốn biết thêm, vui lòng truy cập:
