Dây điện 1 lõi là gì? Cấu tạo, ứng dụng và cách đấu nối

Dây một lõi là loại dây được sử dụng phổ biến trong hệ thống điện dân dụng nhưng không phải ai cũng hiểu rõ về đặc điểm, cấu tạo cũng như phân loại của loại dây này. Để tìm hiểu thêm về các loại dây phổ biến trong lưới điện gia đình, bạn có thể theo dõi bài viết sau của KTH ELECTRIC.

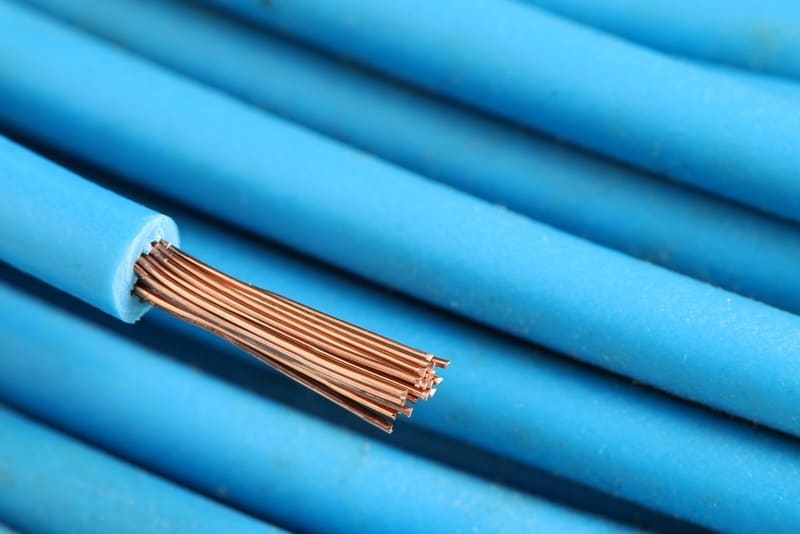

Dây 1 lõi là gì?

Tiêu chuẩn Việt Nam (TCVN) quy định dây một lõi là dây chỉ có một lõi dẫn điện (rắn hoặc nhiều sợi), được làm bằng đồng hoặc nhôm nguyên chất (độ tinh khiết lên tới 99,99%), có khả năng dẫn điện tốt và lớp vỏ ngoài chủ yếu được làm bằng nhựa PVC cao cấp, có tính cách điện, có khả năng chống va đập hoặc một số yếu tố môi trường nhất định, đảm bảo an toàn cho con người và thiết bị khi sử dụng.

Hiện nay có 2 loại dây 1 lõi chính:

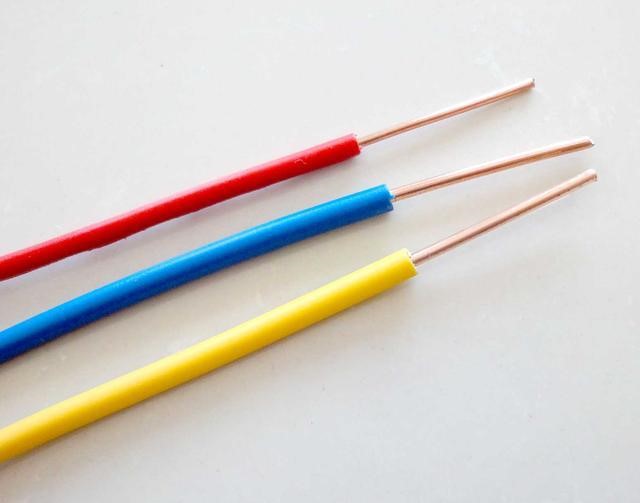

• Dây cứng đơn: Ký hiệu là dây VC, có lõi dẫn điện chắc chắn, chất liệu là đồng nguyên chất hoặc nhôm nguyên chất, kết cấu chắc chắn nhưng độ linh hoạt thấp, thường được sử dụng dưới lòng đất.

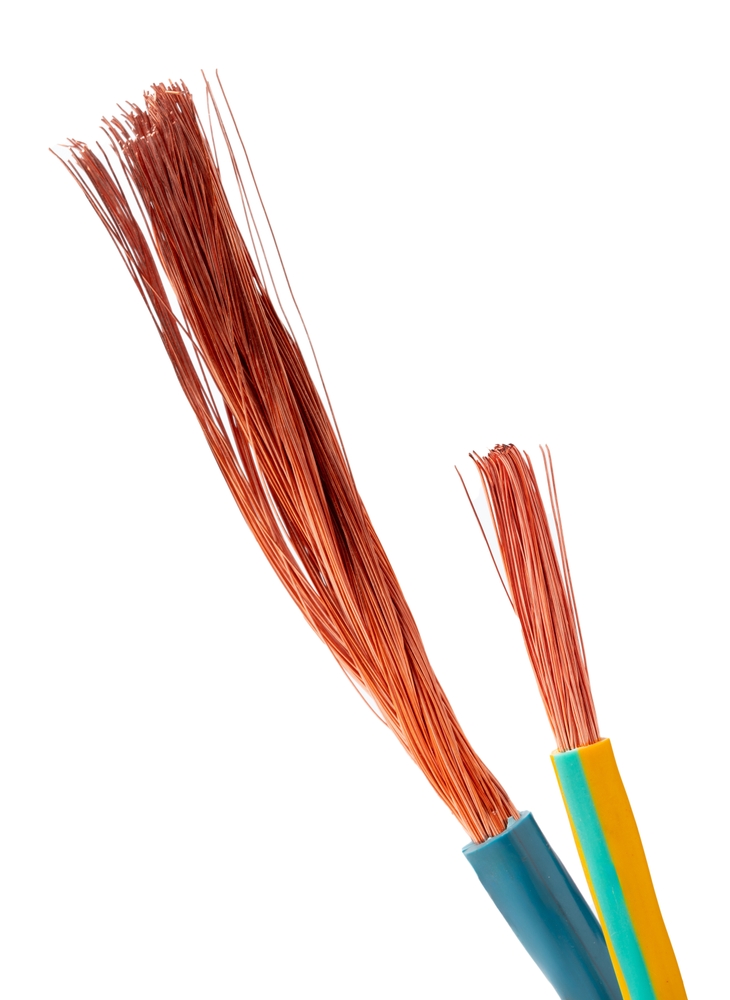

• Dây đơn mềm: Ký hiệu là dây VCm. Lõi dây là tập hợp nhiều sợi đồng nhỏ xoắn lại với nhau, đảm bảo kết nối chặt chẽ hơn và linh hoạt hơn so với các sợi dây cứng đơn lẻ.

So với dây nhiều lõi, dây đơn lõi có cấu trúc lõi chắc chắn, bền bỉ và thích hợp để lắp đặt trong môi trường khắc nghiệt. Vì vậy, dây một lõi được sử dụng rộng rãi trong các hệ thống điện cố định ở môi trường ngoài trời, trong các công trình yêu cầu dòng tải cao hoặc trong hệ thống điều khiển phương tiện.

Cấu tạo, ưu nhược điểm của dây 1 lõi

Cấu trúc dây 1 lõi

Dây một lõi có cấu tạo đơn giản, gồm hai thành phần chính: lõi dẫn điện và vỏ cách điện.

• Lõi dẫn điện: Được làm bằng đồng hoặc nhôm nguyên chất với lớp điện môi cách điện bao quanh.
• Vỏ cách điện: Chủ yếu làm bằng nhựa PVC, đôi khi bằng cao su, XLPE, có nhiệm vụ bọc và bảo vệ lõi dẫn điện cũng như bảo vệ con người khi chạm trực tiếp và thao tác dây dẫn.

Ưu nhược điểm của dây 1 lõi

Dây 1 lõi có một số ưu điểm như:

• Hạn chế nguy cơ mất kết nối: Được thiết kế với dây nguồn 1 chiều, 1 lõi giúp giảm thiểu nguy cơ mất kết nối và đảm bảo hiệu suất trong quá trình truyền tải điện.
• Khả năng chịu tải cao: Trong cùng một mặt cắt, dây đơn lõi có mật độ vật liệu dẫn điện cao hơn dây nhiều lõi, cho phép chúng mang dòng điện lớn hơn.
• ĐỘ BỀN CAO: Dây 1 lõi có kết cấu chắc chắn và bền bỉ, có thể chịu được môi trường khắc nghiệt.
• Sụt áp thấp: Loại dây này có điện trở thấp hơn dây nhiều lõi nên hạn chế được hiện tượng sụt áp và giảm tổn thất điện năng trong quá trình vận chuyển đường dài.

Tuy nhiên, dây lõi đơn vẫn có những nhược điểm sau:

• Thiếu tính linh hoạt: Cấu trúc chắc chắn của dây lõi đơn khiến dây khó uốn cong và dễ bị đứt khi uốn cong nhiều lần.
• Khả năng chịu lực cơ học lặp đi lặp lại bị hạn chế: Dây lõi đơn dễ bị nứt, gãy trong môi trường có độ rung mạnh hoặc chuyển động lặp đi lặp lại.
• Hiệu ứng bề mặt: Khi hoạt động ở điện áp cao hoặc tần số cao, dây 1 lõi sẽ tạo ra hiệu ứng bề mặt khiến vỏ bọc nóng lên và ảnh hưởng đến hiệu suất truyền dẫn.

Ứng dụng của dây 1 lõi

Dây một lõi được sử dụng trong nhiều hệ thống điện, nhưng ứng dụng phổ biến nhất của loại dây này là làm dây dẫn trong lĩnh vực truyền tín hiệu vô tuyến, bao gồm:

• cáp mạng máy tính
• Anten và cáp truyền hình cáp
• Cáp kết nối sóng truyền hình

Lưu ý: Cáp nguồn 1 lõi chỉ truyền tín hiệu bên trong lõi cáp nên có thể lắp đặt cạnh các thiết bị kim loại mà không gây nhiễu điện từ hay làm tắc mạch vì độ suy hao thực tế chỉ khoảng 50m.

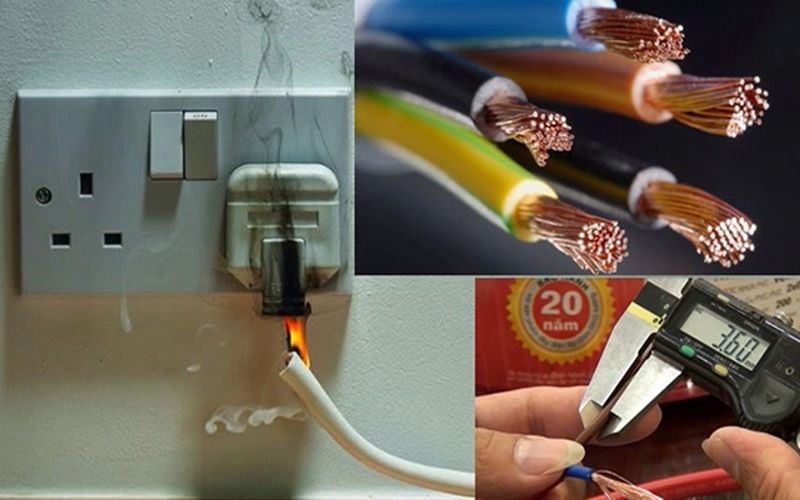

Cách chọn dây 1 lõi để đảm bảo chất lượng

Ngoài yếu tố quan trọng là tính toán chính xác tải trọng mà dây phải chịu để chọn được tiết diện dây phù hợp thì khi chọn mua dây 1 lõi chất lượng cao bạn cũng cần chú ý đến các vấn đề sau:

• Khi chọn mua dây, bạn cần quan sát vỏ và đảm bảo hiểu rõ về thương hiệu, loại dây, cấu tạo, số lõi dây dẫn, tiêu chuẩn và các thông tin cơ bản khác để tránh mua phải hàng giả, hàng kém chất lượng.
• Đọc kỹ các thông số kỹ thuật được in trên ống bọc dây và kiểm tra số lượng sợi bên trong để xác định xem thông tin có khớp hay không.
• Đầu tiên hãy kiểm tra dây bằng cách quan sát: nếu lõi dây sáng bóng và xoắn không có vết nứt thì chất lượng dây tốt hoặc thử đốt một phần nhỏ vỏ dây. Nếu cháy nhưng không lan ra thì chứng tỏ dây còn tốt.
• Hãy chọn mua dây cáp của thương hiệu nổi tiếng hoặc đại lý uy tín, có nguồn gốc xuất xứ rõ ràng trên thị trường để đảm bảo mua được sản phẩm chính hãng với giá tốt.

Ưu điểm lớn nhất của dây nổi là giá thành khá chênh lệch so với dây 1 lõi chính hãng. Tuy nhiên, khi sử dụng hàng giả, đặc biệt là dây kém chất lượng, bạn có thể gặp phải nhiều vấn đề tiềm ẩn như:

• Dây kém chất lượng có khả năng chịu nhiệt kém và dễ bị nóng chảy, rò rỉ điện, thậm chí gây cháy nổ.
• Phần dây dẫn của cáp kém hơn rất giòn, dễ đứt khiến quá trình truyền tải bị gián đoạn.
• Cách điện kém gây lãng phí lượng điện lớn và có thể gây nguy hiểm cho người sử dụng.
• Vỏ dây nổi có thể dễ dàng bị đổi màu hoặc hư hỏng.
• Độ dẫn điện kém có thể ảnh hưởng đến hoạt động của thiết bị điện.

Xem thêm: Dây 2 dây: Cấu tạo, nguyên lý làm việc và ứng dụng

Thương hiệu dây 1 lõi hàng đầu hiện nay

Hiện nay trên thị trường có rất nhiều thương hiệu cáp khác nhau. Trong đó, có 3 thương hiệu nổi tiếng được người tiêu dùng cả nước tin tưởng và đánh giá cao: Cadivi, Cadisun và Trần Phú.

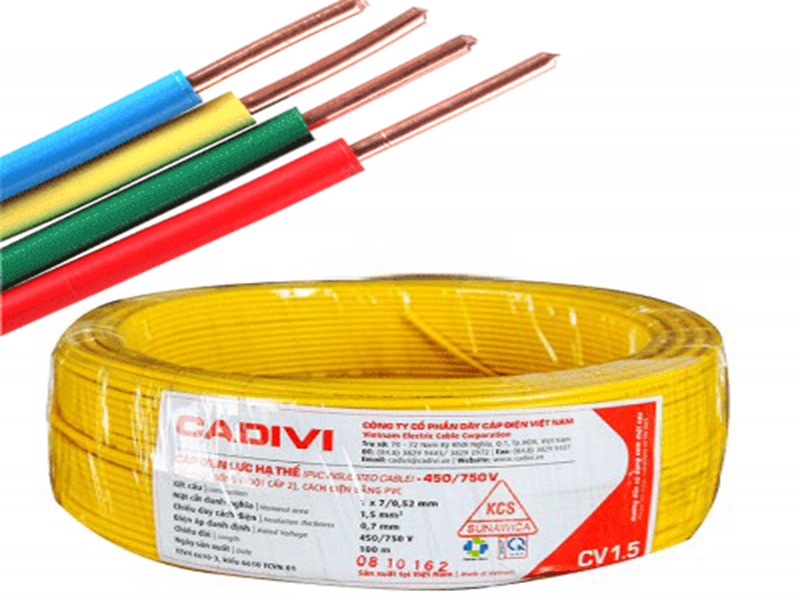

Dây Cadivi 1 lõi

Cadivi là một trong những thương hiệu sản xuất cáp nổi tiếng hàng đầu Việt Nam, chiếm thị phần số 1 tại thị trường phía Nam. Sản phẩm của công ty được sản xuất trên dây chuyền hiện đại, đảm bảo các tiêu chuẩn khắt khe trong nước và quốc tế nên được nhiều công trình trung và cao thế tin dùng. Dây 1 lõi của Cadivi rất đa dạng về chủng loại, kiểu dáng, màu sắc, lõi được làm bằng đồng nguyên chất cho khả năng truyền dẫn tốt mà không bị tắc hay chập mạch.

Xem bảng giá dây Cadivi 1 lõi mới nhất: Bảng giá cáp Cadivi mới

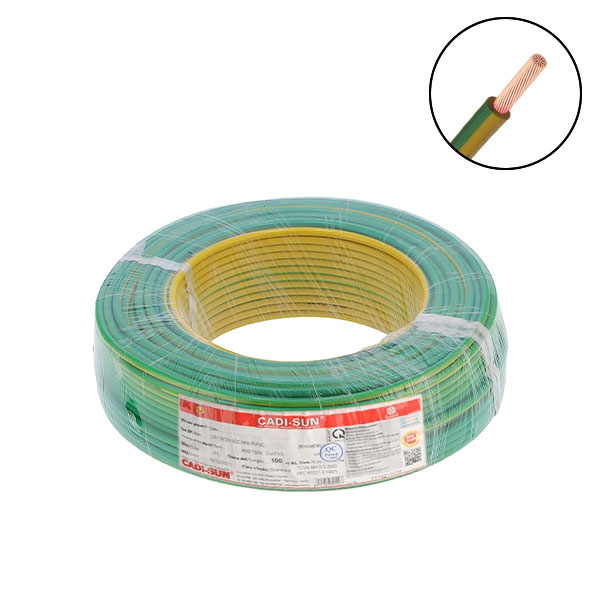

Dây Kaidisun 1 lõi

Cadisun được trang bị hệ thống thiết bị cơ khí hiện đại nhập khẩu từ Châu Âu trong quá trình sản xuất cáp nhằm đảm bảo chất lượng sản phẩm đồng nhất và tuân thủ các tiêu chuẩn quốc tế cao nhất như IEC, UL… Chính vì vậy, cáp một lõi Cadisun có nhiều ưu điểm vượt trội như:

• Cách điện tuyệt vời
• độ dẫn điện ổn định
• Tiết kiệm điện cho hệ thống sản xuất
• Hạn chế nguy cơ cháy nổ

Hiện nay Kaidisun cung cấp 2 dây 1 lõi bao gồm:

• Dây cứng đơn (VC): Cấp điện áp làm việc 600V, ruột đồng một lõi, cách điện PVC.
• Dây đơn linh hoạt (VCm): Điện áp hoạt động là 250V, dây dẫn được làm từ nhiều sợi dây đồng xoắn lại với nhau.

Để biết bảng giá dây 1 lõi Cadisun mới nhất, xem: Bảng giá cáp Cadisun mới

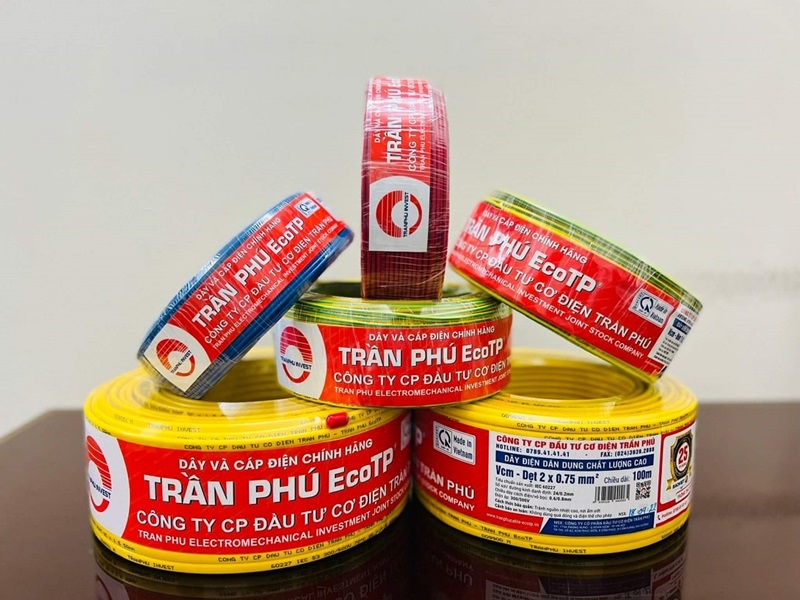

Dây lõi Trần Phú 1

Cáp Trần Phú có hơn 60 năm kinh nghiệm và được nhiều dự án lớn và vừa trên cả nước tin tưởng.

Đặc biệt, dây chuyền sản xuất dây 1 lõi của Trần Phú áp dụng dây chuyền hiện đại, được sản xuất bằng dây đồng nguyên chất (99,99%) đạt tiêu chuẩn Việt Nam, đảm bảo độ dẫn điện tốt và tiết kiệm năng lượng đáng kể.

Mời bạn xem bảng giá dây 1 lõi Trần Phú mới nhất: Bảng giá cáp Trần Phú mới

KTH ELECTRIC hiện là nhà nhập khẩu và phân phối thiết bị điện công nghiệp hàng đầu tại Việt Nam, trong đó có sản phẩm Cáp 1 lõi đến từ các thương hiệu nổi tiếng nêu trên. Không chỉ cung cấp dây 1 lõi chính hãng, chất lượng cao, chúng tôi còn tư vấn và hỗ trợ kỹ thuật chuyên sâu phù hợp với từng dự án.

Khi lựa chọn dây 1 lõi tại KTH ELECTRIC, khách hàng sẽ được hưởng mức giá và chính sách chiết khấu hấp dẫn nhất thị trường. Liên hệ ngay 0904 99 88 77 để được tư vấn và báo giá nhanh nhất.

Cách đấu nối dây lõi đơn chuẩn kỹ thuật

Quá trình đấu nối dây 1 dây rất đơn giản như sau:

Bước 1: Chuẩn bị các dụng cụ cần thiết

• Dụng cụ tháo dây hoặc dao
• Băng cách điện
• ống dẫn nhiệt
• Máy thử điện

Bước 2: Kết nối

Đối với dây 1 lõi, bạn có thể áp dụng 2 kỹ thuật nối sau tùy theo loại đầu nối.

đầu trực tiếp

• Phương pháp một: Đặt 2 lõi dây đã tước vuông góc với nhau, sau đó uốn khoảng 5 hoặc 6 vòng để mối nối chắc chắn và dây uốn theo chiều dọc.
• Phương pháp hai: Lấy 2 lõi dây và xoắn 2-3 lần. Sau đó dùng kìm quấn chặt dây này vào dây kia 4-5 lần. Cuối cùng dùng kìm kẹp dây bên ngoài theo hướng ngược lại với hướng xoắn ốc ban đầu để mối nối chắc chắn hơn trong quá trình sử dụng.

khớp nối nhánh

Đối với đầu nối nhánh, cách kết nối tương tự như đầu nối trực tiếp. Để hai dây được kết nối chặt chẽ hơn, dây chính và dây nhánh phải được đặt vuông góc với nhau trước khi gấp lại. Sau đó, dùng kìm quấn dây chính và dây nhánh khoảng 7 vòng rồi cắt bỏ phần lõi dây thừa.

Lưu ý rằng các dây riêng lẻ có độ linh hoạt hạn chế, vì vậy đừng siết quá chặt vì điều này có thể khiến lõi bị đứt.

Một số thắc mắc về dây 1 lõi

Câu hỏi 1: Dây điện một lõi có lắp đặt được ngoài trời không?

Trả lời: Dây 1 lõi có kết cấu chắc chắn và có thể chịu được môi trường khắc nghiệt nên thích hợp cho việc lắp đặt ngoài trời. Tuy nhiên, cần lựa chọn lớp cách điện phù hợp với đặc điểm của môi trường lắp đặt để tránh tình trạng dây bị lão hóa nhanh chóng. Ngoài ra, đi dây cố định nên sử dụng dây nguồn 1 lõi nên cần lựa chọn loại dây phù hợp theo hệ thống.

Câu 2: Dây đơn lõi có thể thay thế dây đa lõi được không?

Trả lời: Không. Dây một lõi thường rẻ hơn dây nhiều lõi nên một số khách hàng có xu hướng sử dụng dây một lõi thay vì dây nhiều lõi. Tuy nhiên, mỗi loại dây được thiết kế để phù hợp với một ứng dụng cụ thể. Việc thay dây nguồn có nguy cơ gây cháy nổ và hư hỏng thiết bị, ảnh hưởng đến cả người dùng và hệ thống.

Tìm hiểu thêm về dây nhiều lõi

Qua những chia sẻ kiến ​​thức về dây 1 lõi, hi vọng các bạn có thể tìm hiểu thêm về đặc điểm cũng như ứng dụng của loại dây này. Để lựa chọn dây nguồn phù hợp cho hệ thống của mình, bạn có thể truy cập website: https://etinco.vn/day-cap-dien/ hoặc liên hệ tới hot line KTH ELECTRIC để được tư vấn và hỗ trợ.
