CP điện là thiết bị quan trọng trong hệ thống điện, giúp bảo vệ thiết bị và con người khỏi các tai nạn như quá tải, ngắn mạch, cháy nổ. Trong bài viết này, KTH ELECTRIC sẽ cung cấp thông tin chi tiết về CP điện, bao gồm cấu tạo, ứng dụng thực tế và cách lựa chọn.

CP điện là gì?

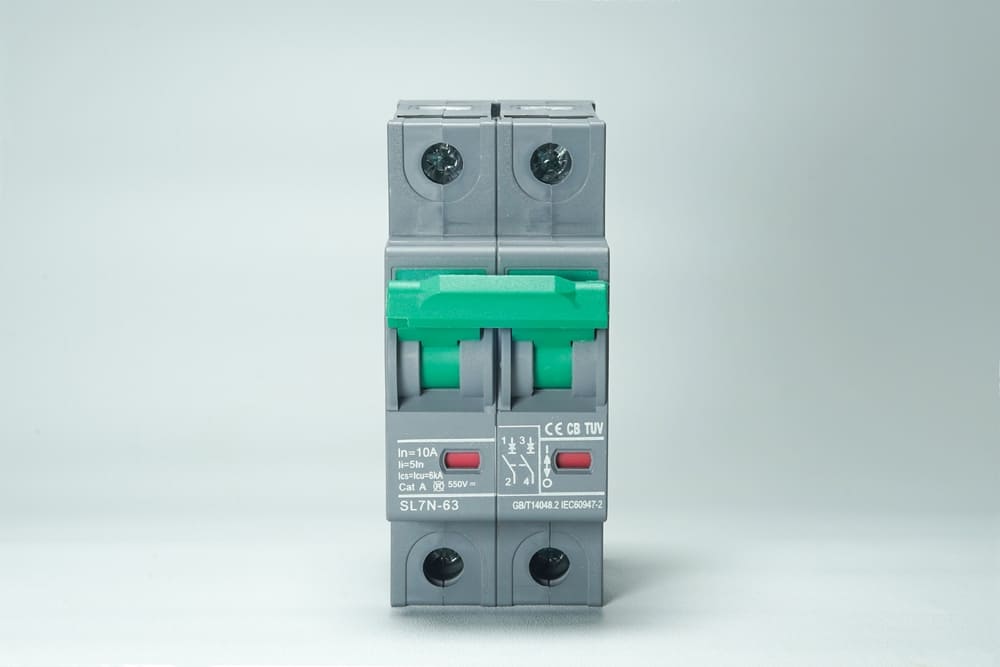

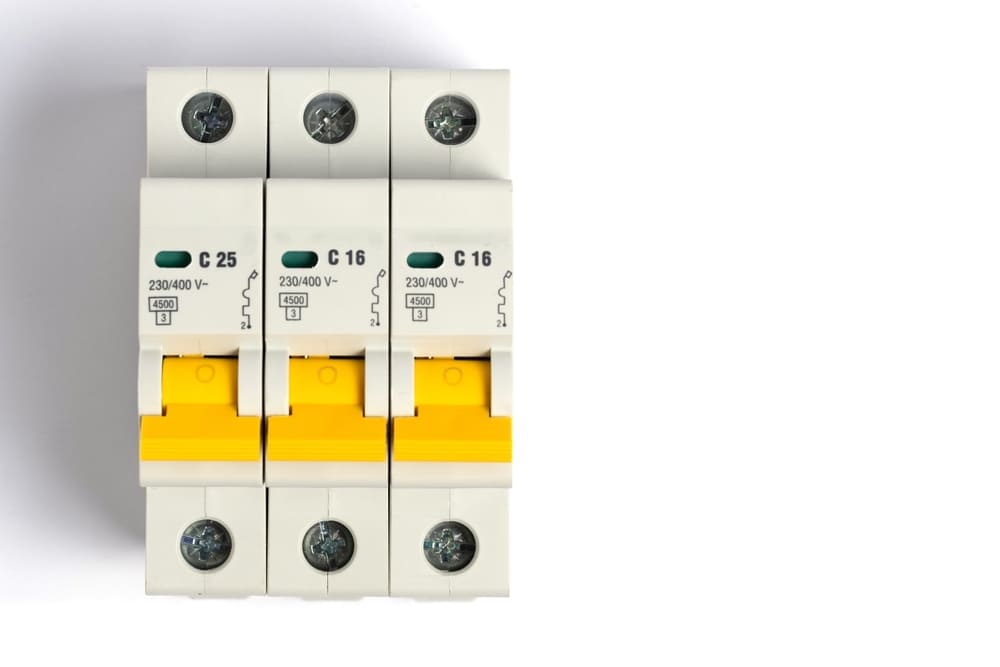

Electric CP (hay còn gọi là cầu dao điện, Circuit Breaker) là thiết bị ngắt mạch hiện đại thay thế cho cầu dao truyền thống. Chức năng chính của CP điện là tự động đóng/ngắt các mạch điện giúp bảo vệ hệ thống khỏi quá tải, đoản mạch và hạn chế nguy cơ hư hỏng các thiết bị điện.

Khác với cầu chì chỉ hoạt động một lần rồi phải thay thế, cầu chì điện có thể được tái sử dụng nhiều lần và hoạt động thông qua hai cơ chế: tự động tắt khi phát hiện sự cố hoặc vận hành thủ công. Hệ thống điện luôn duy trì trạng thái ổn định, giảm nguy cơ cháy nổ và đảm bảo an toàn cho người sử dụng.

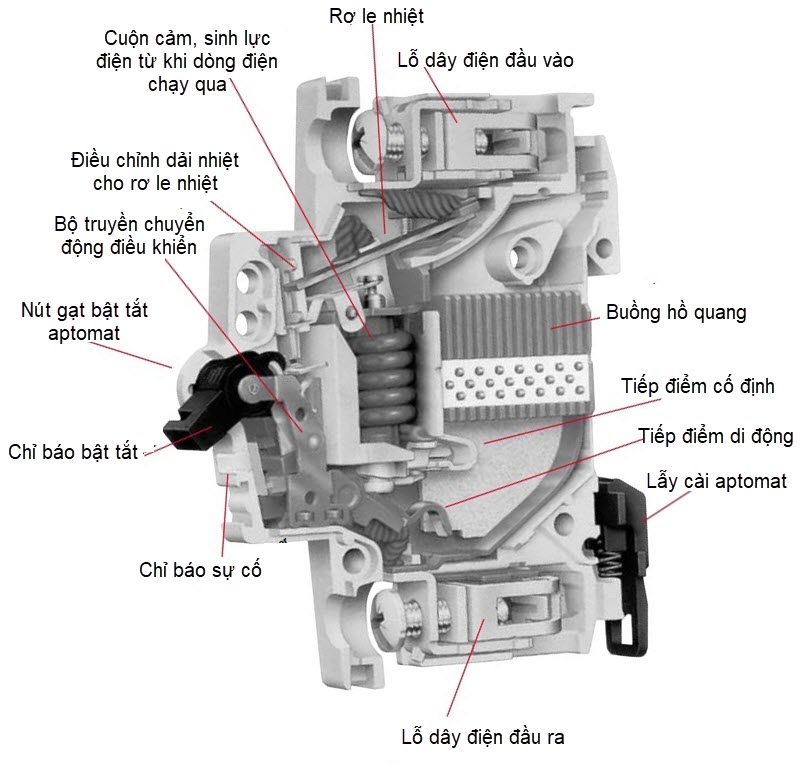

Cấu trúc CP điện

Cấu tạo của CP điện bao gồm 3 bộ phận chính: tiếp điểm bên trong, buồng dập hồ quang và cơ cấu truyền động cắt. Ngoài ra còn có một số bộ phận khác như khung, móc treo…

Thông tin liên hệ nội bộ

Các tiếp điểm bên trong CP điện gồm 1 cực tĩnh và 1 cực chuyển động được nối với các lò xo được thiết kế để đảm bảo quá trình đóng/mở mạch diễn ra an toàn và hiệu quả. Tiếp điểm này được nối với một thanh lưỡng kim nóng hoặc cuộn hút để đóng/ngắt mạch.

Bộ ngắt hồ quang

Khi mạch điện bị đứt, hiện tượng phóng hồ quang xảy ra do vẫn còn dòng điện chạy qua hệ thống. Nếu không được kiểm soát, hồ quang điện có thể gây hư hỏng thiết bị và ảnh hưởng đến an toàn điện. Buồng dập hồ quang là bộ phận giúp dập tắt hồ quang nhanh chóng.

Buồng dập được làm từ nhiều tấm thép xếp chồng lên nhau nhằm chia dòng hồ quang thành nhiều phần, giúp tản nhiệt nhanh và dập tắt hồ quang hiệu quả.

Có 2 loại buồng dập phổ biến:

• Buồng dập mở: thích hợp với dòng điện lớn trên 50kA hoặc điện áp trên 1000V, thường được sử dụng trong các hệ thống điện công nghiệp lớn.
• Buồng dập nửa kín: Có cổng xả để kiểm soát áp suất trong quá trình dập hồ quang. Nó phù hợp với dòng điện dưới 50kA thường gặp trong các hệ thống điện dân dụng và công nghiệp vừa và nhỏ.

Cơ cấu truyền động cắt

CP điện có hai chế độ truyền động cắt, tùy thuộc vào dòng điện định mức:

• Dẫn động bằng tay: thích hợp cho các CP có dòng điện dưới 125A, thường được sử dụng trong hệ thống điện dân dụng và các công trình công nghiệp nhỏ. Người dùng có thể bật/tắt thủ công khi cần thiết.
• Truyền động cơ điện: thích hợp cho CP có dòng điện 125A-1600A, chủ yếu sử dụng trong hệ thống điện công nghiệp lớn. Tự động đóng/mở hoặc điều khiển từ xa đảm bảo vận hành an toàn và chính xác.

Ngoài 3 thành phần chính kể trên, mạch điện còn bao gồm các thành phần khác như khung, thường được làm bằng nhựa kỹ thuật chất lượng cao hoặc hợp chất cách điện giúp bảo vệ các linh kiện bên trong khỏi va đập vật lý và môi trường bên ngoài.

Đọc thêm: Công tắc tơ là gì? Cấu tạo, mục đích và nguyên lý làm việc

Ứng dụng của electroCP

Power CP ngày càng trở thành thiết bị quan trọng trong các hệ thống điện, từ gia đình, tòa nhà thương mại cho đến các khu công nghiệp lớn. CP Electric có chức năng tự động cắt mạch khi phát hiện quá tải, ngắn mạch hoặc rò rỉ, giúp bảo vệ hệ thống điện và đảm bảo an toàn tuyệt đối cho người sử dụng.

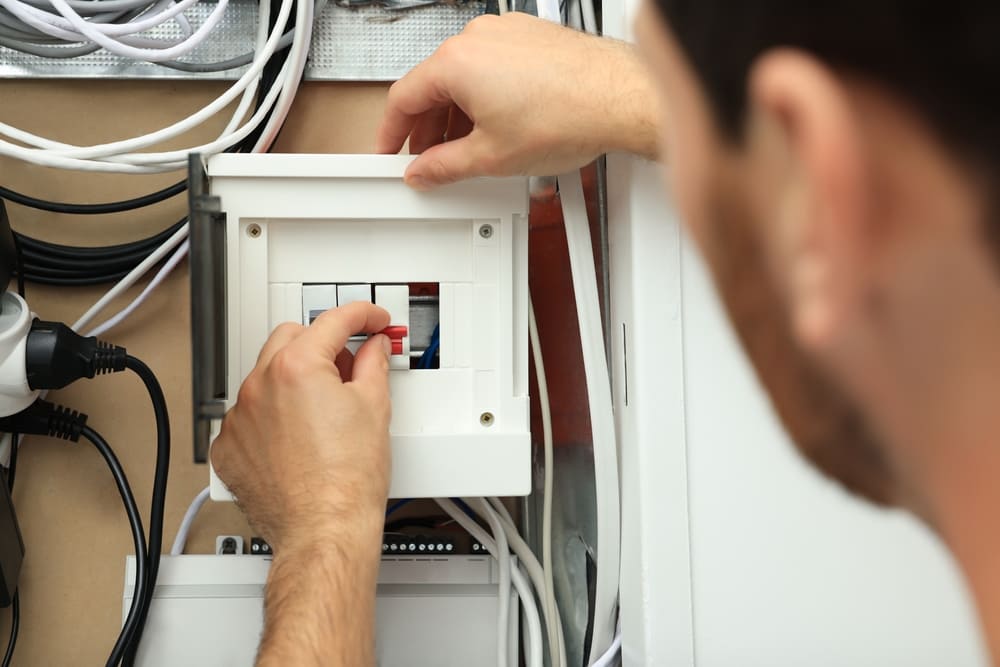

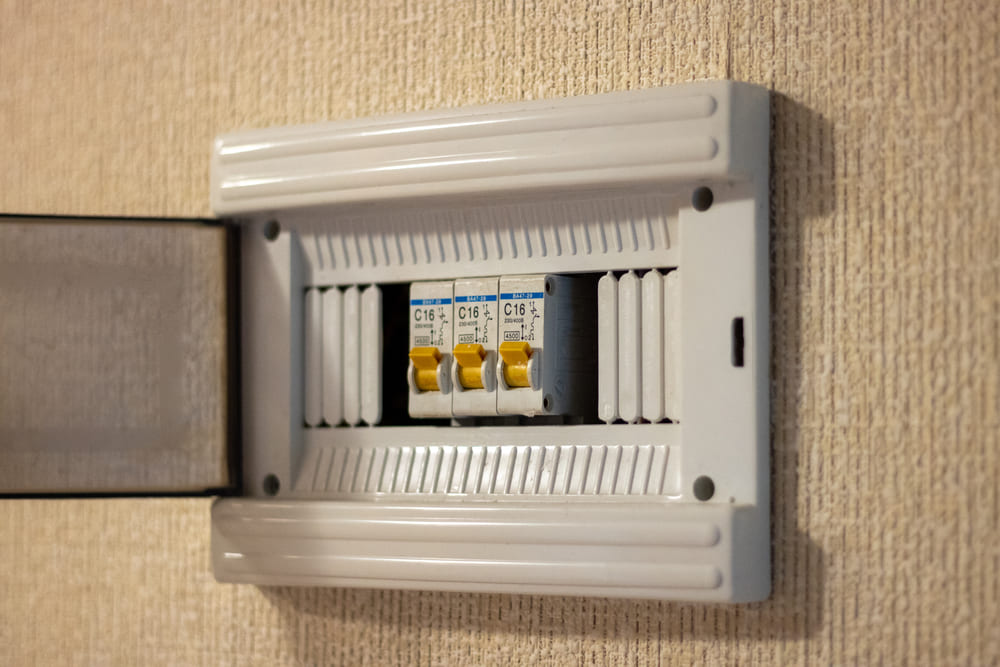

Trong các ngôi nhà, căn hộ và nhà riêng, vỏ bảo vệ điện thường được lắp đặt trong tủ điện để bảo vệ từng khu vực riêng lẻ như tủ lạnh, máy giặt, điều hòa, máy nước nóng,… Đặc biệt, vỏ bảo vệ điện giúp giảm nguy cơ bị điện giật khi xảy ra sự cố rò rỉ điện, nhất là ở những khu vực có độ ẩm cao như phòng tắm, nhà bếp. Trong môi trường thương mại, CP điện đóng vai trò quan trọng trong việc bảo vệ và điều khiển toàn bộ hệ thống điện của các tòa nhà văn phòng, trung tâm mua sắm, khách sạn, bệnh viện, v.v.

Đối với hệ thống điện công nghiệp, CP Power đóng vai trò quan trọng trong việc bảo vệ các nhà máy sản xuất, khu công nghiệp có tải điện lớn và máy móc hoạt động liên tục. CP điện giúp bảo vệ các thiết bị công nghiệp và dây chuyền sản xuất khỏi bị hư hỏng bằng cách tắt nguồn ngay lập tức trong trường hợp quá tải hoặc đoản mạch.

Với sự phát triển của công nghệ, CP điện ngày càng hiện đại, không chỉ giúp bảo vệ hệ thống điện mà còn giúp nâng cao hiệu quả sử dụng điện trong nhiều lĩnh vực khác nhau. Chính vì điều này, CP Power tiếp tục khẳng định vai trò quan trọng của mình trong các hệ thống điện hiện đại từ quy mô nhỏ đến quy mô công nghiệp.

Hộ gia đình lựa chọn giá điện như thế nào

CP điện là thiết bị phổ biến phù hợp với nhiều loại công trình từ dân dụng đến công nghiệp. Để đảm bảo an toàn và hoạt động tối ưu cho CB, bạn cần lựa chọn loại cáp phù hợp nhất tùy theo mục đích sử dụng.

Chọn CP điện phù hợp cho toàn bộ hệ thống điện

Các hệ thống điện thông thường thường yêu cầu CP điện phải có khả năng bảo vệ mạnh mẽ, chịu được tải trọng cao và phản ứng nhanh khi có sự cố xảy ra. Khi lựa chọn giá điện cho lưới điện chung cần chú ý:

Điện áp danh định:

• CP 1 pha: dùng cho điện áp 220V, thích hợp cho hệ thống điện gia dụng.
• CP 3 pha: Dùng cho điện áp 380V, được sử dụng rộng rãi trong công nghiệp, các nhà máy xây dựng, sản xuất lớn.

Dòng điện định mức (Trong)

• Phải chọn CP điện có dòng điện định mức phù hợp với tổng công suất tải.
• Nên chọn CP có dòng điện định mức cao hơn tải thực tế từ 20% đến 50% để tránh quá tải khi thiết bị điện chạy cùng lúc.
• Ví dụ: Nếu tải điện thực tế là 40A thì nên chọn CP có dòng điện định mức 50A-60A để đảm bảo hiệu quả vận hành.

Khả năng cắt dòng điện ngắn mạch (Icu/Ics)

• Tổng CP điện cần có khả năng ngắt dòng điện lớn (thường là 6kA đến 50kA), tùy thuộc vào yêu cầu của hệ thống.
• Ví dụ: Trong hệ thống điện của tòa nhà, nhà máy lớn, CP điện phải có khả năng cắt dòng điện trên 25kA khi xảy ra đoản mạch để đảm bảo an toàn.

Thời gian ngắt mạch tối ưu

• CP điện phải có thời gian phản hồi nhanh để giúp hạn chế hư hỏng thiết bị và bảo vệ hệ thống khỏi quá tải hoặc đoản mạch.
• Các mạch MCB (Miniature Circuit Breaker) và MCCB (Molded Case Circuit Breaker) cao cấp thường được thiết kế để cắt nhanh trong vòng mili giây nhằm giảm tác động tiêu cực đến hệ thống điện.

Chi tiết bài viết: Giải thích chi tiết bảng chọn dựa trên điện dung quy đổi

Chọn CP điện cho từng thiết bị điện

Ngoài tổng chi phí điện năng, hệ thống điện còn yêu cầu chi phí bảo vệ riêng cho từng khu vực hoặc các thiết bị điện quan trọng. Khi chọn CP cho một thiết bị riêng lẻ, hãy ghi nhớ:

Công suất thiết bị phù hợp: CP phải có dòng điện định mức phù hợp với thiết bị được bảo vệ, không được quá cao (dễ gây lãng phí) hoặc quá thấp (có thể gây gián đoạn liên tục).

Ví dụ:

• Máy Nước Nóng (2000W)->Chọn CP 10A – 16A
• Điều hòa (9000 BTU) -> Chọn CP 16A – 20A
• Máy Bơm Nước (750W – 2200W) -> Chọn CP 10A – 25A

Nếu cần chọn CP chống giật (ELCB/RCCB):

• Ở những nơi dễ bị rò rỉ như phòng tắm, nhà bếp, bể bơi nên sử dụng CP chống giật (ELCB, RCCB) để bảo vệ an toàn.
• CP sốc 30mA là mức độ nhạy phổ biến giúp bảo vệ con người khỏi nguy cơ bị điện giật.

Tùy thuộc vào loại CP được sử dụng:

• MCB (bộ ngắt mạch thu nhỏ): dùng trong các mạch điện nhỏ, công suất thấp (
• MCCB (Cầu dao vỏ đúc): dùng trong mạch công suất lớn, tải cao (>100A).
• RCBO (Residual Current Breaker with Overcurrent): Kết hợp CB chống quá tải và chống giật, bảo vệ toàn diện.

Một số câu hỏi về CP điện

• Câu 1: CP điện có phải là CP cầu dao không?

Công tắc điện không phải là một cầu dao thông thường mà là một cầu dao tự động có thể bảo vệ hệ thống điện trong trường hợp quá tải, ngắn mạch, rò rỉ và các tai nạn khác. Cầu dao CP chỉ có thể đóng/mở bằng tay, trong khi cầu dao CP điện có thể hoạt động với nhiều cơ chế tự động (như cầu dao) để đảm bảo an toàn cao hơn.

• Câu hỏi 2: Công ty điện lực có thể thay thế cầu dao được không?

CP điện có thể thay thế hoàn toàn cầu dao truyền thống vì thiết bị ngoài chức năng bật/tắt thủ công còn có khả năng tự động ngắt khi có sự cố như quá tải, ngắn mạch hay rò rỉ điện. Do đó, CP điện có thể bảo vệ thiết bị và con người tốt hơn, giúp giảm nguy cơ cháy, nổ và điện giật.

• Câu 3: CP có được sử dụng trong mạch điện ba pha không?

CP điện có sẵn cho mạch một pha (220V) và ba pha (380V) theo yêu cầu. CP 1 pha phù hợp cho nhu cầu tiêu thụ điện tại gia đình, văn phòng và cửa hàng nhỏ, trong khi CP 3 pha được sử dụng trong các ngành công nghiệp, nhà máy và công trình xây dựng lớn để bảo vệ các thiết bị có công suất lớn.
