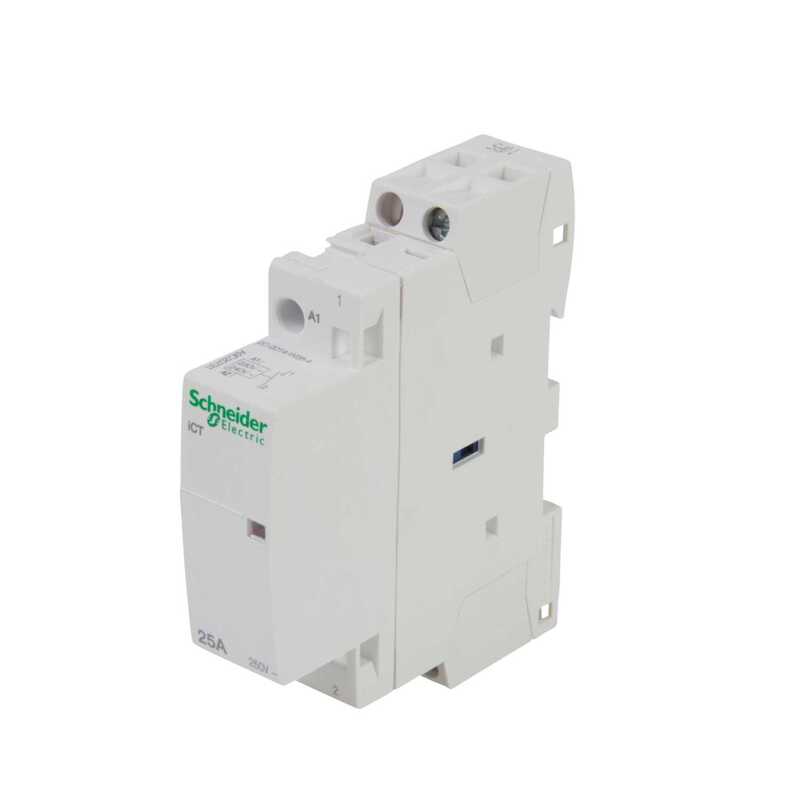

Công tắc tơ một pha là gì?

Công tắc tơ một pha được sử dụng làm công tắc để điều khiển bật tắt các thiết bị điện sử dụng trong gia đình và sinh hoạt hàng ngày. Chúng chủ yếu hoạt động với dòng điện một pha và điện áp là 220V hoặc 240V.

Công tắc tơ một pha được sử dụng làm thiết bị bảo vệ điện do khả năng chịu được dòng tải cao, ngăn ngừa đoản mạch bên trong trong trường hợp quá tải điện. Dòng contactor này có 1 tiếp điểm thường mở và không có tiếp điểm phụ. Các tiếp điểm chính được làm bằng đồng, có tính dẫn điện và chống ăn mòn tốt.

Cấu tạo và nguyên lý làm việc của contactor 1 pha

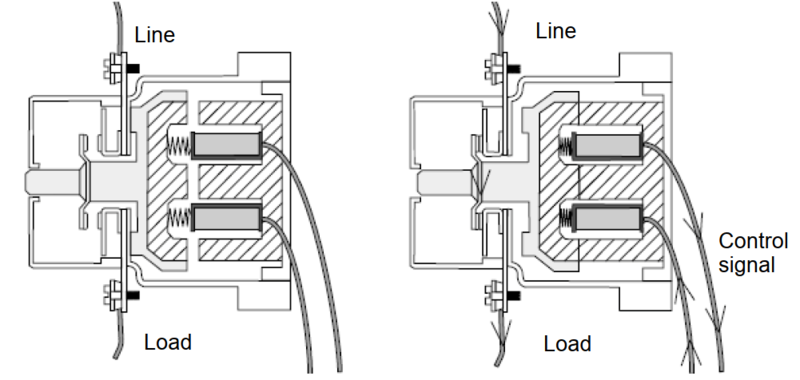

Cấu tạo của contactor một pha thường gồm một cuộn dây có lò xo ở giữa ép vào cuộn dây và một lõi thép nhỏ ở đầu lò xo. Lõi thép này là bộ phận linh hoạt có thể di chuyển lên xuống khi có dòng điện đi qua. Chức năng của nó là tạo ra từ trường tốt hơn cho các contactor một pha.

Khi có dòng điện chạy qua, cuộn dây tạo ra từ trường hút lõi thép vào tiếp điểm còn lại khiến contactor thực hiện chức năng đóng mạch. Ngược lại, khi không có dòng điện chạy qua, lò xo sẽ ​​đẩy lõi thép về vị trí ban đầu và mạch điện bị gián đoạn.

Ưu điểm của contactor một pha trong hệ thống điện

Công tắc tơ một pha có thiết kế nhỏ gọn, dễ lắp đặt và bảo trì. Ngoài ra, thiết bị này còn có rất nhiều ưu điểm khác như:

• Bảo vệ các thiết bị điện: Contactor có chức năng bảo vệ các thiết bị điện như công tắc, ổ cắm thông minh khỏi nguy cơ quá tải. Công tắc tơ một pha đảm bảo dòng điện đi qua thiết bị điện không vượt quá giới hạn cho phép, từ đó tăng tuổi thọ của thiết bị.
• Dễ dàng cài đặt và vận hành: Contactor 1 pha có thiết kế nhỏ gọn, kết cấu đơn giản nên dễ dàng kết nối trong nguồn điện gia dụng.
• An toàn và đảm bảo: Contactor một pha có khả năng cách ly và cách điện, giúp đảm bảo an toàn cho người sử dụng và ngăn ngừa nguy cơ bị điện giật, tai nạn điện.
• Nhiều ứng dụng: Thiết bị này được sử dụng trong nhiều ứng dụng khác nhau trong hệ thống điện dân dụng như điều khiển đèn, quạt, máy bơm nước, máy nước nóng và nhiều thiết bị điện khác.
• Tiết kiệm năng lượng: Contactor một pha có thể tự động điều chỉnh tắt mở theo thời gian hoặc nhiệt độ nên giúp tiết kiệm năng lượng và giảm hóa đơn tiền điện.

Xem thêm thông tin về dòng contactor ba pha

Chức năng contactor một pha

Contactor 1 pha có chức năng điều chỉnh dòng điện 1 pha trong hệ thống điện 3 pha. Chức năng chính của thiết bị này là tạo ra hoặc cắt dòng điện từ nguồn điện đến tải và được sử dụng trong nhiều loại thiết bị như hệ thống chiếu sáng, động cơ nhỏ, điều hòa không khí, tủ lạnh.

Công tắc tơ một pha cũng được sử dụng để điều khiển máy nén trong hệ thống HVAC (hệ thống sưởi và điều hòa không khí). Khi bộ điều chỉnh nhiệt cho biết nhu cầu làm mát, công tắc tơ một pha sẽ cho phép dòng điện đi tới máy nén (trái tim của hệ thống làm mát) và bắt đầu làm mát. Khi đạt đến nhiệt độ mong muốn, công tắc tơ sẽ ngắt nguồn điện với máy nén và dừng quá trình làm mát.

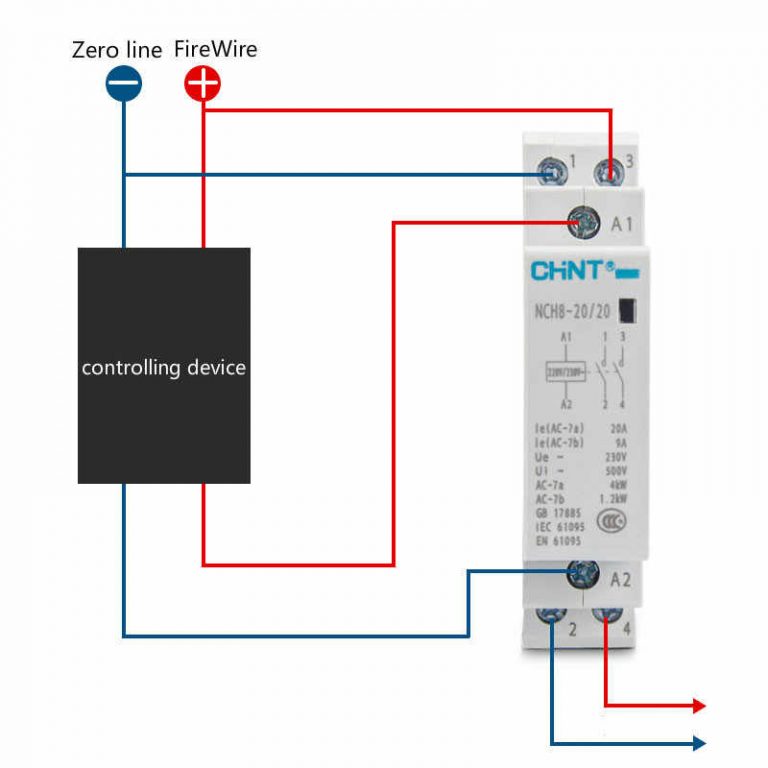

Hướng dẫn nối dây contactor một pha

Để nối dây an toàn cho công tắc tơ một pha và đảm bảo hoạt động của thiết bị, phải tuân thủ các bước cụ thể sau:

• Chuẩn bị dụng cụ và vật liệu: Bao gồm contactor pha, dây dẫn phù hợp, máy cắt dây, kìm tuốt dây và ốc vít để cố định dây.
• Tắt nguồn: Đây là nguyên tắc đầu tiên cần đảm bảo khi sửa chữa, bảo trì bất kỳ thiết bị điện nào.
• Xác định số cực contactor: Contactor một pha có các cực T1, T2 và L1, L2 được đánh dấu rõ ràng, bao gồm cực đầu vào (nguồn) và cực đầu ra (tải).
• Đấu nối các cực nguồn và tải: Nối dây nguồn vào các cực nguồn của contactor. Sau đó, nối dây từ cực tải của công tắc tơ với thiết bị tải.
• Kiểm tra: Sau khi đấu dây khởi động một pha xong cần kiểm tra xem hệ thống dây điện có chắc chắn và an toàn hay không. Sau đó, bật nguồn và chạy thử để đảm bảo công tắc tơ hoạt động bình thường.
