Chi tiết các loại aptomat phổ biến hiện nay

Chu Văn An

Aptomat là giải pháp an toàn cho các thiết bị điện trong gia đình và tòa nhà thương mại. Có nhiều loại aptomat trên thị trường. Trong bài viết đầy đủ này, KTH ELECTRIC sẽ giúp bạn hiểu rõ đặc điểm của từng loại để giúp bạn dễ dàng lựa chọn thiết bị phù hợp với nhu cầu của mình.

Các loại cầu dao phổ biến

Aptomat là một trong những thiết bị điện quan trọng giúp bảo vệ hệ thống điện khỏi tình trạng quá tải, đoản mạch, rò rỉ và các tai nạn khác. Có rất nhiều loại cầu dao khác nhau tùy theo mục đích sử dụng, từ dân dụng đến công nghiệp.

Aptomat điện dân sự

Điện dân dụng Aptomat chủ yếu được sử dụng trong các hộ gia đình hoặc các công trình nhỏ giúp bảo vệ an toàn cho hệ thống điện và các thiết bị điện trong nhà. Dòng aptomat phổ biến bao gồm:

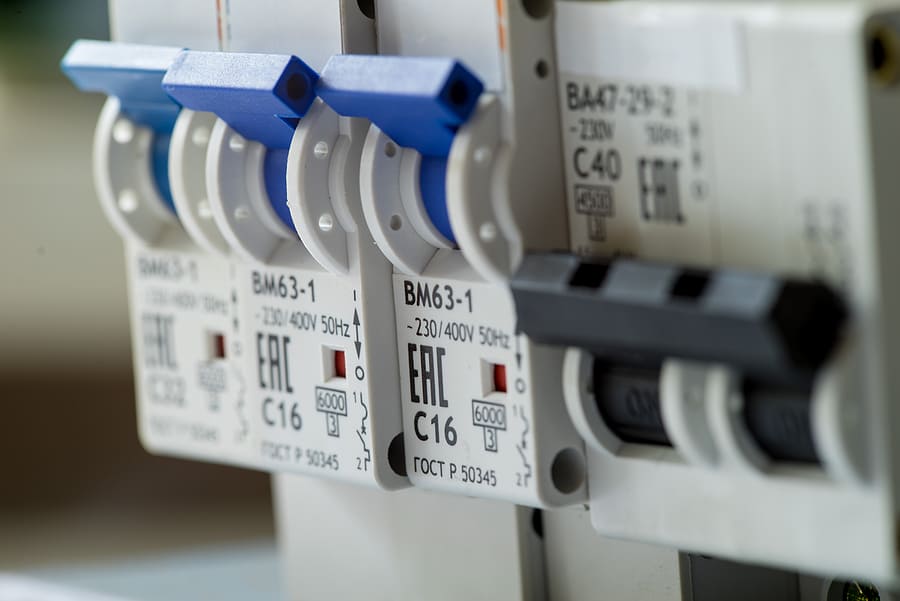

• MCB (bộ ngắt mạch thu nhỏ)

MCB là một cầu dao tự động nhỏ gọn được thiết kế để sử dụng trong hệ thống điện dân dụng nhằm giúp bảo vệ thiết bị khỏi quá tải và đoản mạch. Phạm vi dòng điện định mức của MCB là 1A-125A, dòng điện cắt là 6kA-15kA và có các đặc tính B, C và D phù hợp với nhiều loại tải khác nhau. Thông thường 1P, 2P, 3P, MCB được sử dụng rộng rãi trong gia đình, văn phòng và các công trình nhỏ để thay thế cho cầu dao truyền thống.

• RCCB (Bộ ngắt mạch dòng điện dư)

RCCB là thiết bị chống rò rỉ giúp ngắt mạch khi phát hiện dòng điện rò rỉ, bảo vệ người dùng khỏi nguy cơ bị điện giật. Dòng định mức của RCCB là 6A-125A, dòng rò thông thường là 30mA-300mA, dòng cắt là 6kA-10kA. Nó đặc biệt thích hợp cho các khu vực ẩm ướt như phòng tắm, nhà bếp, ngoài trời và các công trình có yêu cầu an toàn cao.

• RCBO (Bộ ngắt dòng điện dư có bảo vệ quá tải)

RCBO là thiết bị kết hợp giữa RCCB và MCB. Nó có chức năng bảo vệ kép quá tải và rò rỉ, phù hợp với các hệ thống có yêu cầu an toàn cao như bệnh viện và trường học. RCBO có dòng định mức 6A-63A, dòng rò 30mA-300mA, công suất ngắt mạch 6kA-10kA, đảm bảo an toàn tối đa, đặc biệt ở những nơi có trẻ em và người già.

Cầu dao Toad là loại cầu dao nhỏ gọn sử dụng trong hệ thống điện gia đình và các công trình nhỏ, phù hợp với các thiết bị điện năng thấp. Với dòng định mức 6A-32A, đặc tính ngắt B (gấp 3-5 lần dòng định mức) và khả năng bảo vệ vừa phải, nó phù hợp với đèn, quạt và máy bơm nước nhỏ.

Điện công nghiệp Aptomat

Các loại cầu dao dùng trong điện công nghiệp thường có chức năng bảo vệ mạnh mẽ và phù hợp với môi trường làm việc khắc nghiệt. Sau đây là các loại cầu dao công nghiệp phổ biến:

• MCCB (bộ ngắt mạch vỏ đúc)

MCCB là cầu dao khối nhựa chuyên dùng trong hệ thống điện công nghiệp và các tòa nhà lớn nhằm bảo vệ quá tải, ngắn mạch cho các thiết bị công suất lớn. Dòng điện định mức của cầu dao vỏ đúc là 15A-1600A, dòng điện cắt là 18kA-100kA, có khả năng điều chỉnh dòng điện, có sẵn 1P đến 4P, phù hợp với các hệ thống điện cần bảo vệ mạnh mẽ.

• ELCB (Bộ ngắt mạch điện rò)

ELCB là cầu dao chống rò rỉ giúp bảo vệ hệ thống điện công nghiệp khỏi nguy cơ bị điện giật, cháy nổ. ELCB có dòng định mức 10A-100A, dòng rò 30mA-100mA, dòng cắt 6kA-10kA, tự động ngắt khi rò rỉ, phù hợp cho các nhà máy, khu công nghiệp.

Các phương pháp phân loại khác của aptomat

Đối với aptomat, có nhiều cách để phân biệt loại aptomat, chẳng hạn như theo thông số kỹ thuật của aptomat.

Theo số pha và số cực

• Cầu dao 1 pha 1 cực (1P): dùng trong hệ thống điện 1 pha để bảo vệ dây dẫn 1 pha.
• Cầu dao 1 pha 2 cực (1P+N): bảo vệ đường pha và đường trung tính trong hệ thống điện 1 pha.
• Cầu dao 2 pha 2 cực (2P): dùng trong hệ thống điện 2 pha để bảo vệ đường dây 2 pha.
• Cầu dao ba pha ba cực (3P): dùng trong hệ thống điện ba pha để bảo vệ dây điện ba pha. ​
• Cầu dao ba pha bốn cực (3P+N): bảo vệ đường dây ba pha và đường dây trung tính trong hệ thống điện ba pha.

Theo dòng điện ngắn mạch

Aptomat có thể được phân loại theo dòng điện ngắn mạch để thích ứng với các ứng dụng hệ thống khác nhau:

• Dòng cắt thấp: Thông thường từ 1kA đến 10kA, bộ ngắt mạch có dòng cắt thấp thường được sử dụng trong các ứng dụng dân dụng. ​
• Dòng cắt tiêu chuẩn: Từ 10kA đến 50kA, máy cắt có dòng cắt tiêu chuẩn thường được sử dụng trong các ứng dụng công nghiệp.
• Dòng cắt cao: trên 50kA, máy cắt có dòng cắt cao thường được sử dụng trong những trường hợp đặc biệt yêu cầu dung sai cao.

Theo đường cong đặc tính

• Loại B: Ngưỡng tác động của cầu dao loại B gấp 3 đến 5 lần dòng điện định mức, phù hợp với các tải thông thường như đèn và các thiết bị gia dụng.​
• Loại C: Ngưỡng tác động của cầu dao loại C gấp 5 đến 10 lần dòng định mức và phù hợp với các tải cảm ứng như động cơ và máy biến áp.​
• Loại D: Ngưỡng tác động của máy cắt loại D là từ 10 đến 20 lần dòng định mức. Nó được sử dụng cho các tải có dòng khởi động lớn như máy nén khí và máy hàn.​
• Loại K: Ngưỡng tác động của máy cắt loại K gấp 8 đến 12 lần dòng định mức, phù hợp với tải có dòng khởi động lớn nhưng thời gian ngắn.​
• Loại Z: Bộ ngắt mạch loại Z có ngưỡng xung điện từ 2 đến 3 lần dòng điện định mức và được sử dụng trong các thiết bị điện tử nhạy cảm.

Các thương hiệu aptomat nổi tiếng trên thị trường

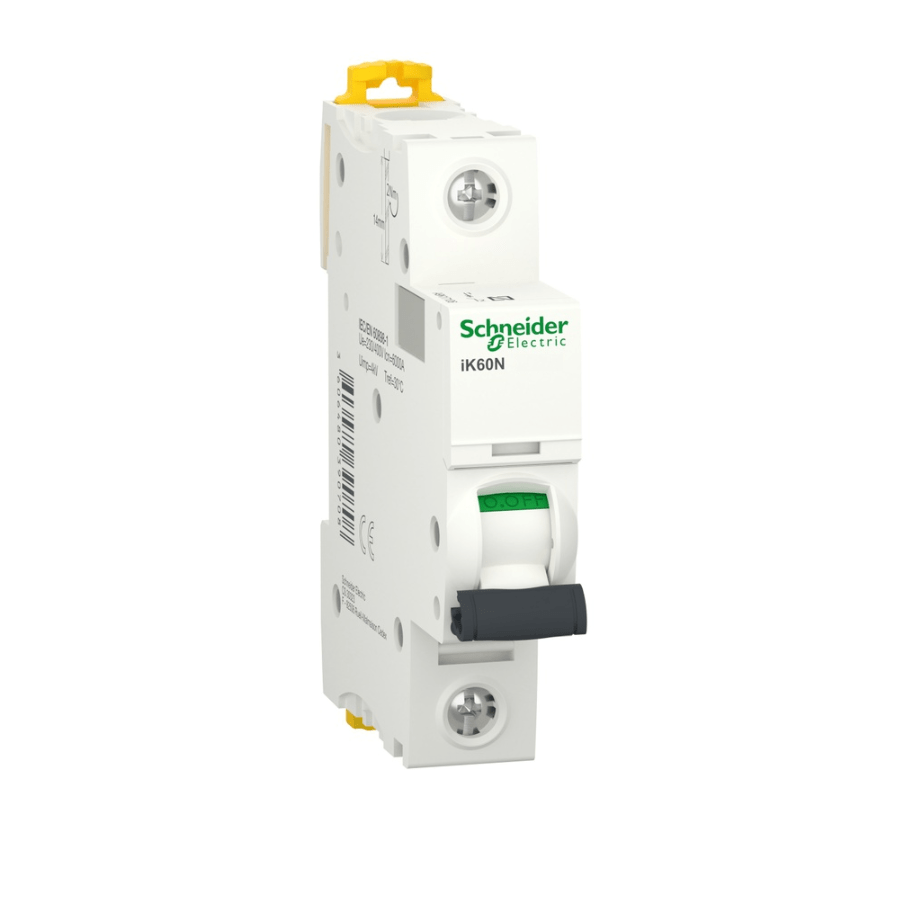

Aptomath Schneider

Schneider Electric là thương hiệu hàng đầu của Pháp được biết đến với chất lượng cao, độ bền vượt trội và khả năng bảo vệ an toàn tối ưu. Sản phẩm cầu dao Schneider tuân thủ các tiêu chuẩn quốc tế như IEC 60898, IEC 60947-2 và RoHS.

Dòng sản phẩm phong phú bao gồm MCB, MCCB, RCCB, RCBO với dải dòng cắt rộng từ 6kA đến 100kA và điện áp từ 230V đến 415V, phù hợp cho mục đích dân dụng và công nghiệp. Thiết kế nhỏ gọn, lắp đặt dễ dàng, khả năng chịu nhiệt cao và độ bền cơ học khiến Schneider trở thành sự lựa chọn hàng đầu cho các công trình đòi hỏi độ ổn định cao.

Bộ khuếch đại Panasonic

Là thương hiệu nổi tiếng của Nhật Bản, Panasonic aptomat được biết đến với sự ổn định, bền bỉ và khả năng bảo vệ nhạy bén. Sản phẩm tuân thủ tiêu chuẩn IEC 60898-1 và JIS C 8201 và được sử dụng rộng rãi trong các ngành dân dụng và công nghiệp nhẹ. Panasonic cung cấp các dòng MCCB (6A – 63A), MCCB (50A – 250A), với dòng cắt từ 3kA đến 25kA, điện áp hoạt động từ 220V – 415V. Ngoài ra, aptomat Panasonic còn có thiết kế nhỏ gọn, dễ sử dụng nên phù hợp với hệ thống điện gia đình và văn phòng.

Aptomat LS điện

LS Electric (trước đây là LG) đến từ Hàn Quốc và nổi bật nhờ giá cả hợp lý và chất lượng ổn định. Các dòng sản phẩm MCB (6A – 125A), MCCB (15A – 800A), ELCB và RCBO của Aptomat LS đều tuân thủ các tiêu chuẩn IEC 60947-2 và IEC 60898-1. Dòng điện cắt dao động từ 6kA đến 100kA, phù hợp với hệ thống điện công nghiệp và dân dụng. Đặc biệt, dòng MCCB LS có khả năng chịu tải cao và có thể hoạt động bình thường trong điều kiện môi trường khắc nghiệt.

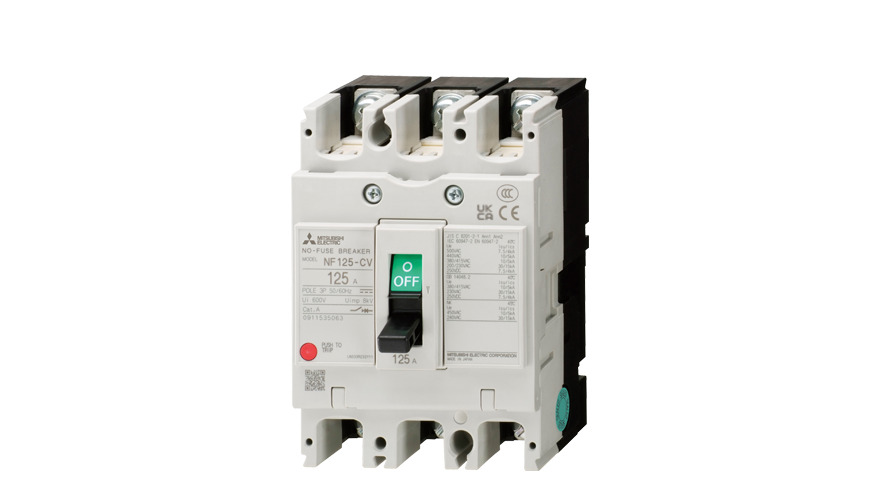

Aptomat Mitsubishi Electric

Mitsubishi Electric là thương hiệu Nhật Bản nổi tiếng với độ tin cậy cao và công nghệ tiên tiến. Các sản phẩm aptomat do công ty sản xuất tuân thủ các tiêu chuẩn IEC 60947-2, JIS C 8201, CE, bao gồm MCB (6A-125A), MCCB (15A-1600A), ELCB, RCBO và các dòng sản phẩm khác. Với dải dòng cắt rộng 6kA~100kA và điện áp chịu đựng 230V~690V, nó phù hợp với các hệ thống điện công nghiệp lớn. Mitsubishi Electric chuyên về cầu dao vỏ đúc, được sử dụng rộng rãi trong các nhà máy, tòa nhà cao tầng và khu công nghiệp.

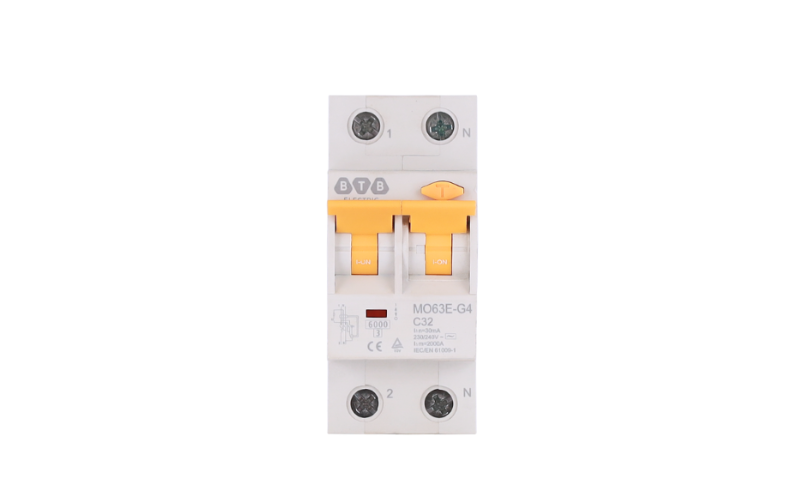

Aptomat BTB điện

BTB Electric là thương hiệu đến từ Thổ Nhĩ Kỳ, được sản xuất theo tiêu chuẩn Châu Âu và được chứng nhận theo tiêu chuẩn IEC 60898-1, IEC 60947-2, CE, TUV. Dòng sản phẩm phong phú bao gồm MCCB (6A – 125A), MCCB (16A – 1600A), RCCB, RCBO, với công suất cắt từ 6kA đến 100kA, điện áp làm việc từ 230V – 690V. Aptomat BTB được đánh giá cao nhờ khả năng hoạt động ổn định, thiết kế hiện đại và phù hợp cho cả công trình dân dụng và công nghiệp.

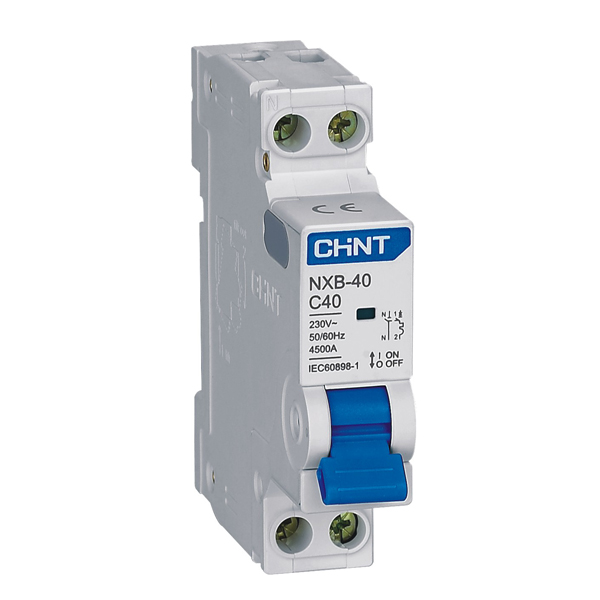

CHINT APTOMAT

Chint là thương hiệu Trung Quốc với giá cả cạnh tranh và tuân thủ các tiêu chuẩn IEC 60898-1, IEC 60947-2, CCC. Công ty cung cấp đa dạng các dòng máy cắt như MCB (6A-125A), MCCB (15A-1600A), RCCB, RCBO, v.v. với dòng cắt từ 4,5kA đến 100kA, phù hợp với các hệ thống điện vừa và nhỏ. Tuy không cao cấp như Schneider hay Mitsubishi nhưng Aptomat Chint vẫn là sự lựa chọn tốt cho các dự án dân dụng và thương mại nhỏ.

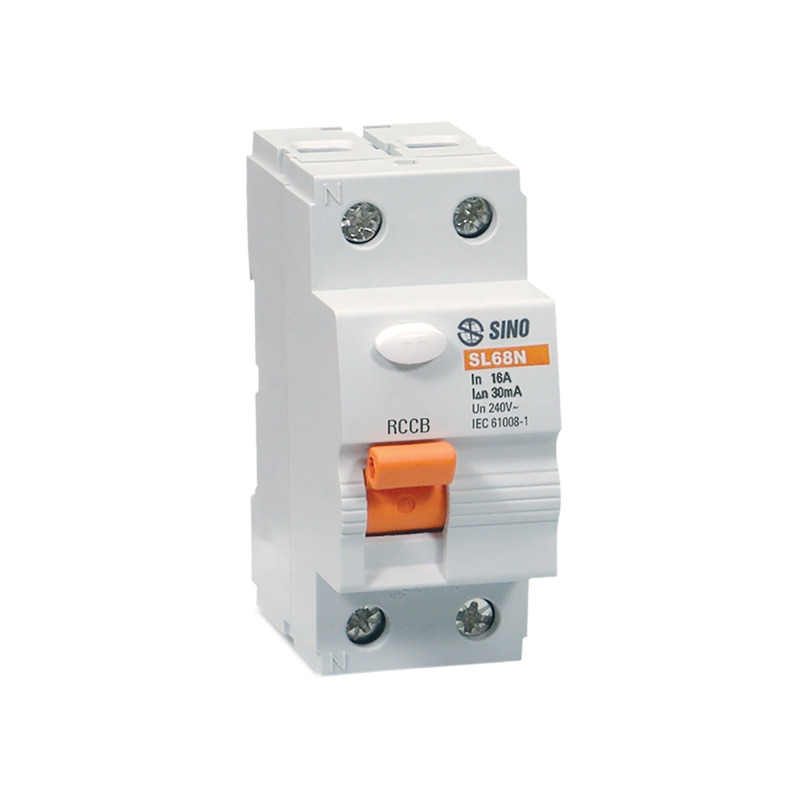

Aptomat Trung Quốc

Có nguồn gốc từ Việt Nam, Sino được ưa chuộng vì giá thành rẻ, phù hợp với hệ thống điện dân dụng. Sản phẩm cầu dao Sinoline tuân thủ tiêu chuẩn ISO 6480-1 và IEC 60898-1, với các dòng MCB (6A – 63A) và MCCB (50A – 250A), có thể cắt dòng điện từ 3kA đến 10kA. Aptomat Sino có thiết kế đơn giản, lắp đặt và bảo trì dễ dàng, được sử dụng rộng rãi trong gia đình, căn hộ và văn phòng.

Như bạn có thể thấy, trên thị trường hiện nay có rất nhiều nhà sản xuất trong lĩnh vực Aptomat. KTH ELECTRIC tự hào là đại lý chính thức cấp 1 chuyên về các sản phẩm aptomat chính hãng 100% từ các thương hiệu nổi tiếng như Schneider, LS, Hyundai, BTB Electric, Mitsubishi và nhiều hãng khác. Để được báo giá tốt nhất và hỗ trợ nhanh chóng, hãy liên hệ 0939 66 44 22 ngay hôm nay!

Qua bài viết tổng hợp trên, KTH ELECTRIC cung cấp thông tin chi tiết về các loại cầu dao phổ biến hiện nay, từ nguyên lý hoạt động cho đến ứng dụng trong hệ thống điện dân dụng và công nghiệp. Hãy theo dõi chúng tôi https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb/ để có thêm những thông tin hữu ích về aptomat nhé!
