Chi tiết bảng chọn aptomat theo công suất điện quy đổi

Việc lựa chọn Aaptomat phù hợp với công suất thiết bị điện là cơ sở để thiết bị vận hành hiệu quả và tối ưu hóa chi phí đầu tư. KTH ELECTRIC sẽ hướng dẫn bạn cách chọn aptomat dựa trên công suất quy đổi của từng thiết bị, hệ thống điện.

Công thức tính quy đổi dòng điện CB

Để tính cường độ dòng điện của thiết bị điện (kể cả trường hợp dòng điện lớn đột ngột), có thể áp dụng công thức sau:

Ở đó:

• I: cường độ dòng điện (A)
• P: Công suất tiêu thụ (W)
• U: điện áp (V)
• Nguồn điện: 1 pha – 220V và 3 pha – 380V
• Cosφ: hệ số công suất = 0,8

Lưu ý: Nên chọn bộ ngắt mạch có dòng điện định mức cao hơn giá trị tính toán từ 30% đến 50%.

Bảng lựa chọn dòng điện CB theo công suất chuyển đổi

thiết bị	phạm vi	Công thức tính cường độ dòng điện	Tư vấn lựa chọn aptomat

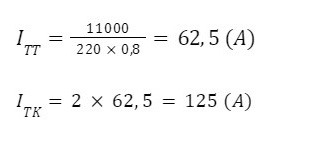

Máy ép công nghiệp	Công suất 11.000W, điện áp 1 pha 220V		MCB 125A của BTB Electric
Thang máy công nghiệp	Công suất 10.000W, điện áp 3 pha 380V		MCCB 40A cho LS
trạm trộn bê tông	Công suất 60.000W, điện áp 3 pha 380V		MCCB 250A của BTB Electric

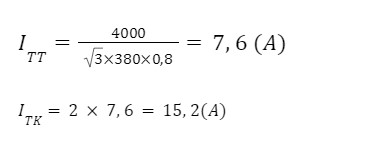

máy uốn	Công suất 4.000W, điện áp 3 pha 380V		MCB 16A cho LS

Đối với hệ thống điện công nghiệp 3 pha, vui lòng tham khảo bảng lựa chọn cụ thể: Bảng lựa chọn thích ứng 3 pha theo công suất thực tế tiêu chuẩn

Hướng dẫn lựa chọn cầu dao hệ thống điện gia đình

Lựa chọn aptomat phù hợp với hệ thống điện trong phòng

Sau đây là bảng quy đổi điện năng tiêu thụ tầng 1 của nhà 2 phòng ngủ, 2 phòng tắm:

KHÔNG	Tên thiết bị	Công suất (Watt)	Số lượng	Tổng công suất (watt)
tầng một				8,83kW
Phòng ngủ 1 + Phòng tắm 1				5.366 kilowatt
1	Ống LED 1,2m	15	2	30
2	Đèn LED âm trần	8	12	96
3	đèn trần LED	20	8	160
4	Đèn trang trí	15	3	45
5	quạt điện	30	1	30
6	máy tính	550	1	550
7	tivi	200	1	200
8	điều hòa 1200W	1200	1	1200
	phòng tắm
1	đèn trần	20	1	20
2	Đèn gương	10	1	10
3	máy nước nóng 20 lít	2000	1	2000
4	máy thở	25	1	25
5	máy sấy tóc	1000	1	1000
Phòng ngủ 2 + Phòng tắm 2				3.466 kilowatt
1	Ống LED 1,2m	15	2	30
2	Đèn downlight âm trần LED	8	12	96
3	đèn trần LED	15	8	120
4	Đèn trang trí	20	3	60
5	quạt điện	50	1	50
6	tivi	150	1	150
7	điều hòa 900W	900	1	900
	phòng tắm
1	đèn trần	10	1	10
2	Đèn gương	10	1	10
3	máy nước nóng 20 lít	2000	1	2000
4	máy thở	20	1	20
	ban công
1	đèn trần	20	1	20

Tổng công suất cấp điện tầng 1 là 8,83kW, điện áp 1 pha -220V.

Hệ thống điện tầng 1 sử dụng aptomat MCB/RCBO 63A, có tổng công suất 8,83kW. Tham khảo dòng sản phẩm aptomat LS 63A.

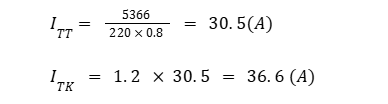

Phòng ngủ 1 Nguồn điện = 5.366kW, điện áp 1 pha – 220V.

Phòng ngủ 1 lựa chọn aptomat MCB 40A công suất 5.366kW. Tham khảo dòng sản phẩm aptomat LS 40A.

Phòng ngủ 2 Nguồn điện = 3.466kW, 1 pha – 220V.

Phòng ngủ 2 lựa chọn aptomat MCB 25A công suất 3.466kW. Tham khảo dòng sản phẩm aptomat LS 25A.

Chọn CB dựa vào công suất bình nước nóng

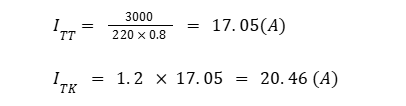

Ví dụ 1: Máy nước nóng sinh hoạt dung tích 30 lít, công suất 3000W, sử dụng điện 1 pha – 220V.

Máy nước nóng 30 lít 3000W sử dụng cầu dao RCBO/cầu dao an toàn 25A.

Xem thêm: Cách chọn và lắp đặt máy nước nóng aptomat

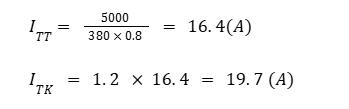

Ví dụ 2: Máy nước nóng công nghiệp 100 lít, công suất 5000W, sử dụng điện 3 pha – 380V.

Máy nước nóng công nghiệp 100 lít sử dụng adapter MCCB 20A công suất 5000W. Tham khảo dòng sản phẩm aptomat LS 20A.

Chọn CB dựa vào công suất điều hòa

Ví dụ 1: Máy điều hòa 9000BTU, công suất 2637W, sử dụng điện áp 1 pha 220V.

Điều hòa 9000BTU sử dụng adapter RCBO 25A công suất 2637W.

Ví dụ 2: Máy điều hòa 12000BTU, công suất 3516W, sử dụng điện áp 1 pha -220V.

Điều hòa 12000BTU sử dụng adapter MCB 32A công suất 3516W. Tham khảo dòng sản phẩm aptomat LS 32A.

Tìm hiểu thêm: Cách chọn và lắp đặt điều hòa, aptomat cho điều hòa

Chọn CB theo công suất bếp từ

Ví dụ 1: Bếp từ đơn có công suất 1000W, sử dụng điện áp 1 pha -220V.

Đối với bếp từ đơn 1000W chọn aptomat MCB 16A. Tham khảo dòng sản phẩm aptomat LS 16A.

Ví dụ 2: Bếp từ đôi có công suất 4000W sử dụng điện áp 1 pha -220V.

Chọn adapter MCB 50A cho bếp từ đôi 4000W.

Tìm hiểu thêm: Cách chọn và lắp đặt aptomat cho bếp từ 3 dây, 4 dây, 5 dây

Chọn CB dựa vào công suất bơm

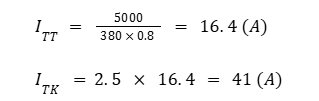

Ví dụ 1: Máy bơm công nghiệp, công suất 5000W, điện áp 3 pha 380V.

Máy bơm công nghiệp 5000W sử dụng cầu dao MCCB 50A. Tham khảo dòng sản phẩm aptomat LS 50A.

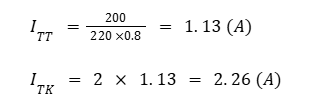

Ví dụ 2: Máy bơm nước gia đình, công suất 200W, điện áp 1 pha 220V.

Chọn cầu dao MCB 3A cho máy bơm nước gia đình 200W.

Xem thêm: Hướng dẫn chi tiết chọn aptomat sử dụng tại nhà

Những câu hỏi thường gặp khi lựa chọn aptomat

Câu hỏi 1: Khi lựa chọn công suất aptomat cần chú ý điều gì?

hồi đáp: Dung lượng bộ chuyển đổi được chọn phải cao hơn 30-50% so với dung lượng tính toán. Không chọn model có công suất bằng hoặc thấp hơn dung lượng (tránh làm hỏng adapter) và không chọn model quá cao (tránh adapter hoạt động không hiệu quả).

Câu 2: Tại sao phải lắp cầu dao nhánh cho từng phòng riêng lẻ?

hồi đáp: Nên lắp đặt cầu dao cho từng phòng riêng biệt để khi có sự cố xảy ra cầu dao sẽ là thiết bị ngắt đầu tiên, tránh tình trạng mất điện toàn bộ hệ thống. Cầu dao chỉ bật nếu có sự cố nghiêm trọng hoặc nếu đường dây điện bị ngắt.

Câu 3: Tổng công suất của cầu dao trong nhà có thể lớn hơn công suất của cầu dao ngoài công tơ không?

hồi đáp: Tổng điện áp của cầu dao không được vượt quá định mức của cầu dao ngoài đồng hồ đo nguồn điện. Nếu muốn tăng dòng điện định mức, bạn cần liên hệ trước với công ty điện lực địa phương.

Câu 4: Cầu dao công nghiệp và bo mạch gia dụng có gì khác nhau?

hồi đáp: Cầu dao công nghiệp là loại MCCB ba pha có cường độ dòng điện cao hơn, trong khi cầu dao gia dụng chủ yếu sử dụng dòng MCCB một pha có dòng điện thấp hơn và dòng điện trung bình dưới 100A.

Vì vậy, chúng tôi giới thiệu chi tiết cho bạn về cách chọn aptomat dựa trên điện dung chuyển đổi. Hy vọng các bạn có thể áp dụng để tính toán và lựa chọn được loại aptomat phù hợp cho mọi thiết bị, mọi khu vực trong nhà mình.
