Cầu dao có chức năng bảo vệ hệ thống khỏi các sự cố quá tải, ngắn mạch và được sử dụng phổ biến trong hoạt động sản xuất, vận hành. Làm thế nào để phân biệt CB sần và CB tôm? Bạn có thể theo dõi bài viết sau của KTH ELECTRIC để biết thêm chi tiết.

Khối CB là gì?

Bộ ngắt mạch khối hoặc bộ ngắt mạch vỏ đúc là thiết bị chuyển mạch bảo vệ mạch điện khỏi quá tải hoặc đoản mạch. Cầu dao khối thường được sử dụng trong hệ thống điện ba pha 380V với tần số 50/60 Hz và dòng điện lên tới 2500A. Có 2 loại cầu dao khối phổ biến là MCCB và ELCB.

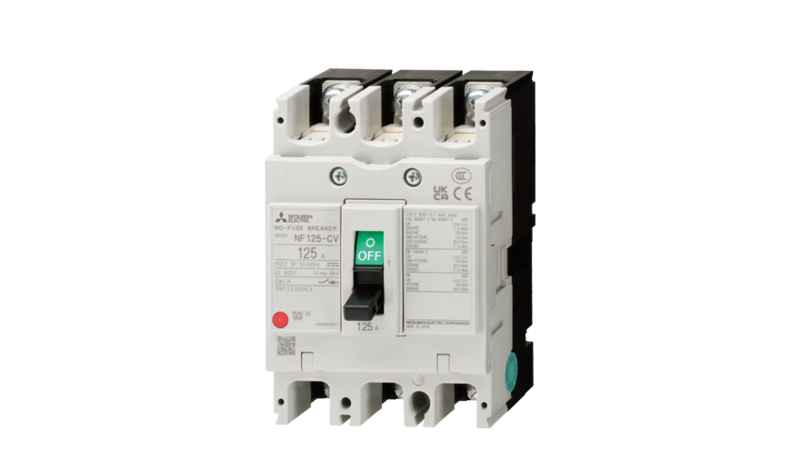

CB là gì?

Cầu dao khối có kích thước lớn hơn, có 2-3 cặp cực trở lên và chỉ có 1 cực đơn. Một số dây chuyền sản xuất còn có khả năng điều chỉnh dòng cắt hoặc được trang bị màn hình LED để điều khiển từ xa. Loại cầu dao này thường được lắp đặt trong tủ tổng đài và cung cấp đèn báo trực quan để người dùng biết khi nào mất điện.

Thông số kỹ thuật khối CB

Một số thông số kỹ thuật quan trọng của khối CB là:

Ui——Điện áp cách điện định mức (V): dòng điện tối đa mà cầu dao có thể chịu được trong điều kiện phòng thí nghiệm. Trên thực tế, giá trị Ui cao hơn khả năng mang dòng của khối CB nhằm nâng cao tính an toàn.
Ue——Điện áp hoạt động định mức (V): Giá trị điện áp hoạt động liên tục của cầu dao, thường bằng hoặc gần với mức điện áp hệ thống.
Uimp – Điện áp xung định mức (V): giá trị dòng điện xung cao nhất mà cầu dao có thể chịu được trong trường hợp quá tải, ngắn mạch hoặc sét đánh.
Trong——dòng điện định mức (A): cường độ dòng điện cao nhất mà cầu dao có thể chịu được khi xảy ra sự cố về điện.
Icu – Công suất tối đa của cầu dao (kA): Khi dòng điện vượt quá giá trị này, cầu dao không thể tự động ngắt mạch mà sẽ kích hoạt cơ chế bảo vệ.
Ics——dòng ngắn mạch thực tế (kA/%Icu): khả năng cắt thực tế của cầu dao khi xảy ra sự cố. Nếu dòng điện vượt quá giá trị này thì khối CB có cơ chế bảo vệ khác. Ics càng cao thì chất lượng MCCB càng tốt.
Độ bền cơ/điện: Số lần chuyển đổi cơ hoặc điện từ được phép. Thông thường các bộ ngắt mạch chốt có hai giá trị này, lần lượt là 25000 và 8000.

Xem thêm Dây điện gia đình: Phân loại và hướng dẫn cách lựa chọn

Tham khảo thêm: Tóm tắt đầy đủ các thông số và ký hiệu MCCB quan trọng

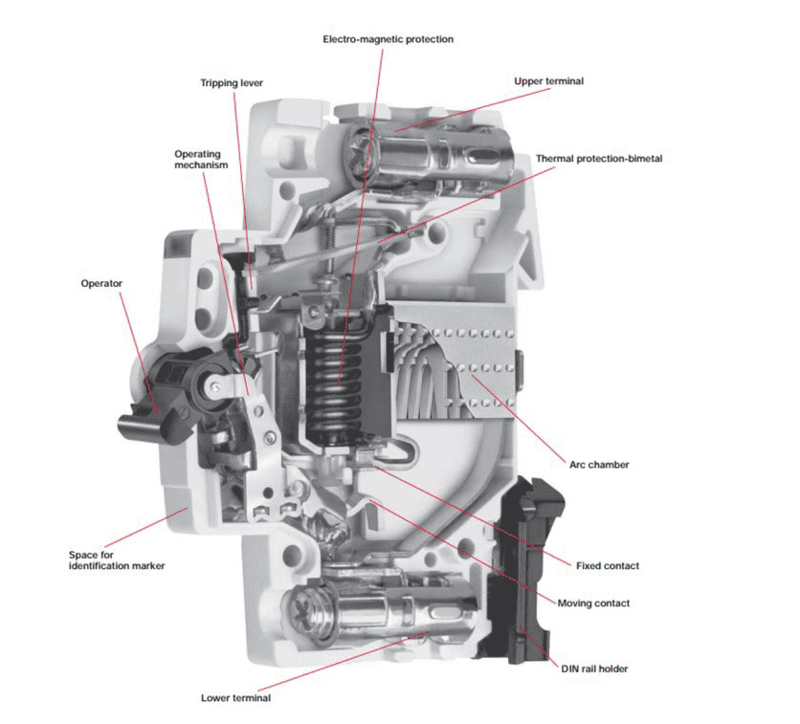

Cấu tạo và nguyên lý làm việc của máy cắt khối

Cầu dao CB có cấu tạo đặc trưng của cầu dao truyền thống, bao gồm các bộ phận chính sau:

khung: Vỏ MCCB được làm bằng nhựa tổng hợp phenolic có khả năng cách nhiệt, chịu nhiệt tốt.
Cơ cấu truyền động cắt: Dùng để bật hoặc tắt thiết bị. Khi xảy ra lỗi CB, cơ chế này sẽ tự động tắt và phải được chuyển đổi thủ công.
Đơn vị du lịch: Khi phát hiện quá tải hoặc ngắn mạch, MCCB sẽ bị ngắt kết nối.
đòn bẩy: Khi sử dụng để bảo trì MCCB, thợ điện sẽ sử dụng đòn bẩy để bật tắt thiết bị theo cách thủ công.
Móc bảo vệ: Điểm tiếp xúc dây đảm bảo kết nối chặt chẽ.
Hộp dập hồ quang: Dùng để bẻ hồ quang thành các mảnh nhỏ khi MCCB ngắt tiếp điểm thường đóng và tạo ra hồ quang.
Công tắc nút: Dùng để tắt thiết bị khi cần thiết.
chạm: MCCB có hai cực tiếp xúc: tiếp điểm tĩnh và tiếp điểm động.

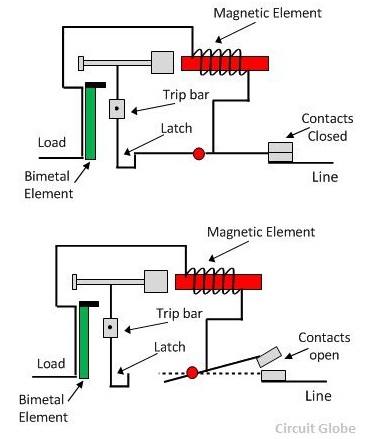

Khối CB tự động ngắt mạch để bảo vệ hệ thống khi xảy ra quá tải, ngắn mạch hoặc rò rỉ dòng điện. Thiết bị hoạt động như sau:

Đã phát hiện sự cố: Thông qua các cảm biến cân bằng nhiệt, từ hoặc dòng điện bố trí bên trong bộ ngắt mạch khối
Bắt đầu cơ chế bảo vệ: Khi đạt đến ngưỡng giới hạn hoặc có thời gian chờ, cơ cấu cảm ứng ngay lập tức ngắt mạch tại tiếp điểm tương ứng của cầu dao.

Xem thêm Cách đi dây Bảng điều khiển chính 600/347V, 1 pha & 3 pha

Phân loại khối CB

Khối cơ bản CB được coi là MCCB có chức năng bảo vệ quá tải và ngắn mạch. Ngoài ra, ELCB là một phiên bản khác được bổ sung thêm chức năng chống rò rỉ (chống sốc) dựa trên cấu trúc MCCB. Hơn nữa, khối CB được phân loại theo các thông số kỹ thuật sau:

Theo số cực: Có loại 2 cực (2P), 3 cực (3P) và 4 cực (4P).
Theo dòng điện định mức: Phạm vi hiện tại là 6A, 10A, 16A,…125A, 160A, 250A, 400A, 630A, 800A, 1250A và 1600A.
Theo đường cắt: Hiện tại 25kA, 36kA, 50kA, 65kA, 85kA, 100kA.
Dựa trên khả năng chỉnh sửa dòng: Các dạng cố định hoặc linh hoạt điều chỉnh nhiệt và dòng từ.
Theo đặc tính điều khiển: Điều khiển bằng tay hoặc điều khiển từ xa.

mcb là gì?

Ứng dụng của khối CB

Cầu dao là thiết bị bắt buộc phải có trong hệ thống điện sản xuất và thương mại vì nó đảm bảo an toàn cho hệ thống và ngăn ngừa tai nạn.

Bảo vệ quá tải: Đây là chức năng cơ bản chặn đường CB, tự động ngắt khi dòng điện định mức cao bất thường.
Ngắn mạch và bảo vệ ngắn mạch: Khối CB sử dụng bộ ngắt mạch từ tính tương tác với từ trường được tạo ra bởi dòng điện ngắn mạch để làm gián đoạn nguồn điện.
Điều khiển mạch: Cơ cấu đóng cắt của cầu dao đóng vai trò quan trọng khi hệ thống cần kiểm tra, bảo trì hoặc sửa chữa.
Mạch bảo vệ khi có dòng điện rò: Khi xảy ra sự cố chạm đất, cầu dao khối nhanh chóng phát hiện và ngắt dòng điện thông qua cơ chế phát hiện mất cân bằng điện trên dây pha và dây trung tính để tránh hư hỏng.

Đọc thêm: Các loại Aptomat phổ biến hiện nay

Sự khác biệt giữa block CB và CB đinh hương

Sự khác biệt rõ ràng nhất giữa khối CB và CB tôm là kích thước. Khối CB có hình dáng khá “đồ sộ”, dạng khối đúc chỉ có cần điều khiển phía trước, hoặc một số mẫu có thêm nút điều chỉnh dòng điện ngắt mạch, và màn hình LED. Đồng thời CB nhỏ có thiết kế nhỏ gọn, số cực của thiết bị sẽ tương ứng với số cần gạt ở mặt trước.

Xem thêm Hệ thống điện lưới quốc gia là gì? CÔNG TY TNHH CHẾ TẠO MÁY BIẾN ÁP ĐIỆN LỰC HÀ NỘI

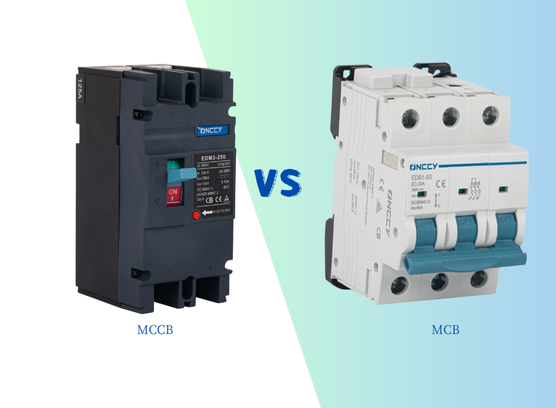

So sánh Cb và Cb Tep

Cầu dao loại nhỏ có định mức dòng điện thấp và dòng điện bị ngắt nên thường được sử dụng cho điện gia dụng. Cầu dao khối có dòng điện định mức lớn lên tới 2500A và dòng cắt Icu cao lên tới 100kA. Nó phù hợp cho các hệ thống điện công nghiệp và các thiết bị điện đặc biệt có tải điện lớn.

Hệ số so sánh chi tiết của CB số lượng lớn và CB đinh hương như sau:

Hệ số so sánh	khối CB	Tôm CB
Sử dụng điện áp	380V – 3 pha	Phổ biến là 220V – 1 pha
Số cực	3,4	1,2,3,4
Cơ chế ngắt	Cảm ứng nhiệt, cảm ứng điện từ	cảm biến nhiệt
Dòng điện định mức Trong (A)	Cao hơn (thường từ 16A đến 2500A)	Thấp hơn (thường từ 1A đến 125A)
Dòng điện cắt ngắn mạch định mức Icu(kA)	Cao hơn (lên tới 100kA)	Thấp hơn (thường là 3kA đến 25kA)
Đơn vị chăm sóc đặc biệt/Đơn vị chăm sóc đặc biệt	70% – 100%	75% – 100%
Điều chỉnh Ics/Icu	có lẽ	KHÔNG
điều khiển từ xa	có lẽ	KHÔNG
ứng dụng	Hệ thống phù hợp với tải công suất cao	Thích hợp cho mạch tải điện năng thấp
sử dụng	Sử dụng trong hệ thống điện thương mại và công nghiệp	Được sử dụng rộng rãi trong kỹ thuật dân dụng
giá	cao hơn	giảm bớt

Một số câu hỏi về khối CB

Câu hỏi 1: Cầu dao điện gia dụng có dùng được không?

Đáp án: Khối CB Chỉ có thể sử dụng nguồn điện 3 pha 380V để tiết kiệm chi phí. Đối với nguồn điện gia dụng 220V nên sử dụng cầu dao chính hoặc cầu dao nhỏ như MCB, RCCB, RCBO.

Câu 2: Cầu dao vỏ đúc có chức năng chống điện giật không?

hồi đáp: MCCB chỉ có chức năng chống quá tải, ngắn mạch chứ không có chức năng chống dòng rò, điện giật.

Chúng tôi mang đến cho bạn thông tin chi tiết về Block CB hoặc MCCB. Đây là thiết bị đóng cắt được thiết kế để sử dụng trong công nghiệp và do đó không phù hợp để sử dụng trong gia đình. Bạn có thể tiếp tục tìm hiểu về đặc điểm, cấu tạo của các loại aptomat khác: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb/
