Cầu dao chống mất pha là thiết bị bảo vệ quan trọng trong hệ thống điện ba pha. Nó giúp ngắt mạch khi phát hiện mất pha hoặc lệch pha, tránh hư hỏng thiết bị và giảm nguy cơ cháy nổ. Trong bài viết tổng hợp này, KTH ELECTRIC sẽ phân tích cấu tạo, nguyên lý làm việc và ứng dụng thực tế của cầu dao chống mất pha một cách chi tiết và cụ thể nhất!

Sử dụng cầu dao để tránh mất pha

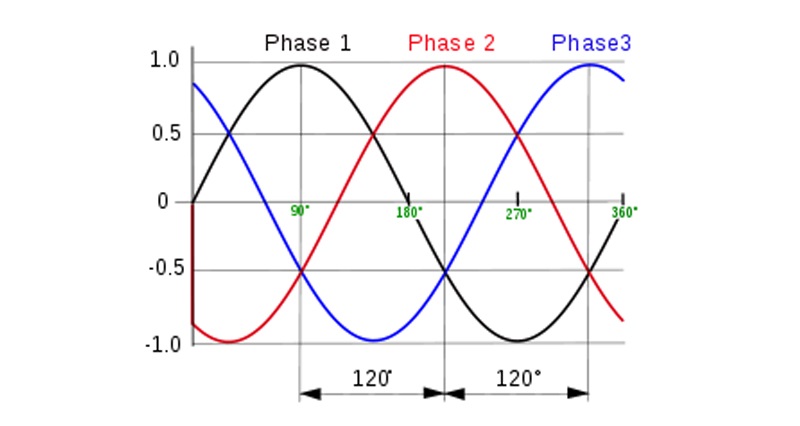

Điện ba pha là nguồn năng lượng không thể thiếu trong hệ thống công nghiệp, sản xuất thương mại, đặc biệt là các nhà máy, cơ sở sản xuất có yêu cầu sử dụng công suất lớn, điện áp 380V. Tuy nhiên, hệ thống điện ba pha sẽ gặp phải các vấn đề như mất pha, dễ gây cháy, nổ, tai nạn điện hoặc truyền tải kém hiệu quả, ảnh hưởng đến hoạt động của các thiết bị cơ khí. Vì vậy, việc bảo vệ các thiết bị điện khỏi ảnh hưởng của mất pha là vô cùng quan trọng.

Cầu dao chống mất pha được thiết kế đặc biệt cho tình huống này và có những tính năng nổi bật sau:

• Tự động tắt nguồn khi phát hiện sự thay đổi đột ngột về pha điện áp.
• Được sử dụng trong các thiết bị có khối lượng lớn để bảo vệ máy móc, thiết bị trong môi trường công nghiệp.
• Bảo vệ hệ thống dây điện và thiết bị điện khỏi các tai nạn điện nguy hiểm.
• Tắt hẹn giờ cho các thiết bị điện giúp tiết kiệm năng lượng và đảm bảo an toàn.
• Đảm bảo an toàn cho người sử dụng và ngăn ngừa tai nạn điện.

Với những đặc tính ưu việt trên, cầu dao chống mất pha ngày càng được sử dụng nhiều trong các ứng dụng, không chỉ trong lĩnh vực công nghiệp mà còn trong các hoạt động nông nghiệp, thương mại.

Xem thêm: Cầu dao chống sét: Nguyên lý làm việc và phân loại

Hướng dẫn sử dụng CB chống mất pha

Dưới đây là các bước sử dụng CB để ngăn ngừa mất pha:

Kết nối với hệ thống điện

• Chuẩn bị: Trước khi bắt đầu, hãy đảm bảo rằng bạn đã tắt nguồn và có tất cả các công cụ cần thiết.​
• Kết nối nguồn điện: Kết nối nguồn điện xoay chiều 380V ba pha vào chân 1, 3 và 5 trên CB để tránh mất pha.​
• Đấu nối thiết bị: Nối các thiết bị điện 3 pha (như máy bơm nước, động cơ) vào chân 2, 4, 6 của CB.​
• Kiểm tra: Đảm bảo tất cả các kết nối đều an toàn và chính xác trước khi cấp nguồn.

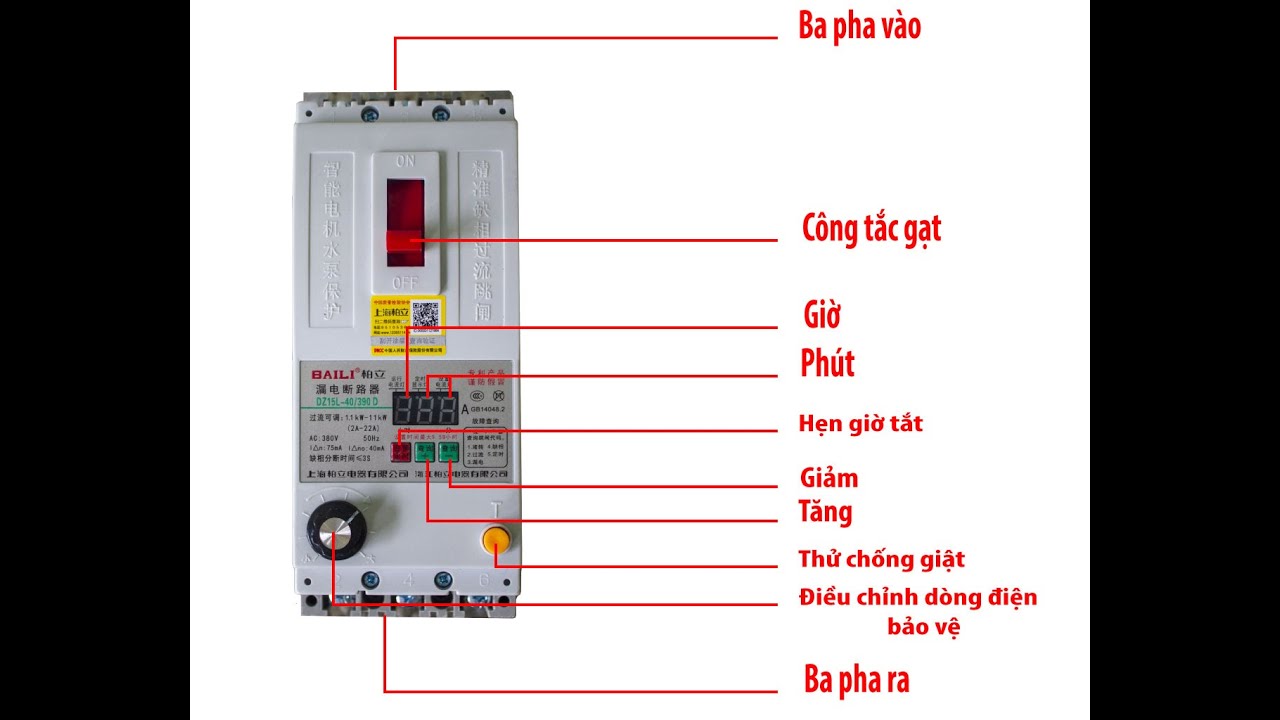

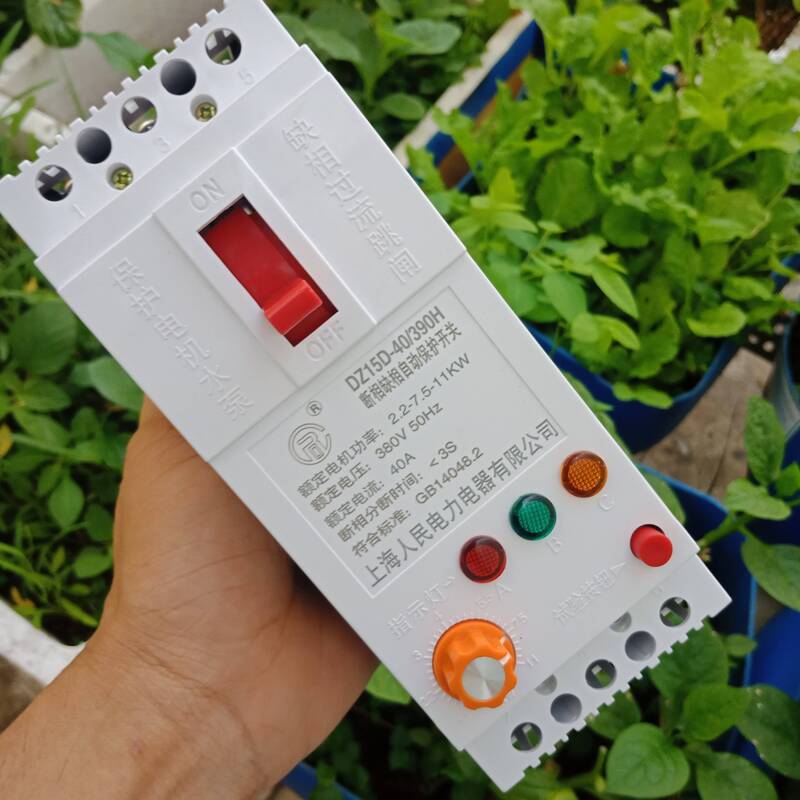

Xác định chức năng nút và đèn

Các nút bấm và đèn báo trên dòng aptomat này giúp bạn dễ dàng xác định trạng thái hoạt động như đèn báo mất pha hoặc lỗi thiết bị:

• Nút ON/OFF: dùng để bật hoặc tắt CB.​
• Nút hẹn giờ: Dùng để hẹn giờ tắt máy.​
• Nút chống điện giật: Kích hoạt chức năng chống điện giật, rò rỉ điện.​
• Đèn LED hiển thị: hiển thị trạng thái hoạt động, bao gồm: đèn xanh – bình thường, đèn vàng – cảnh báo lỗi và đèn đỏ – đứt mạch do sự cố.

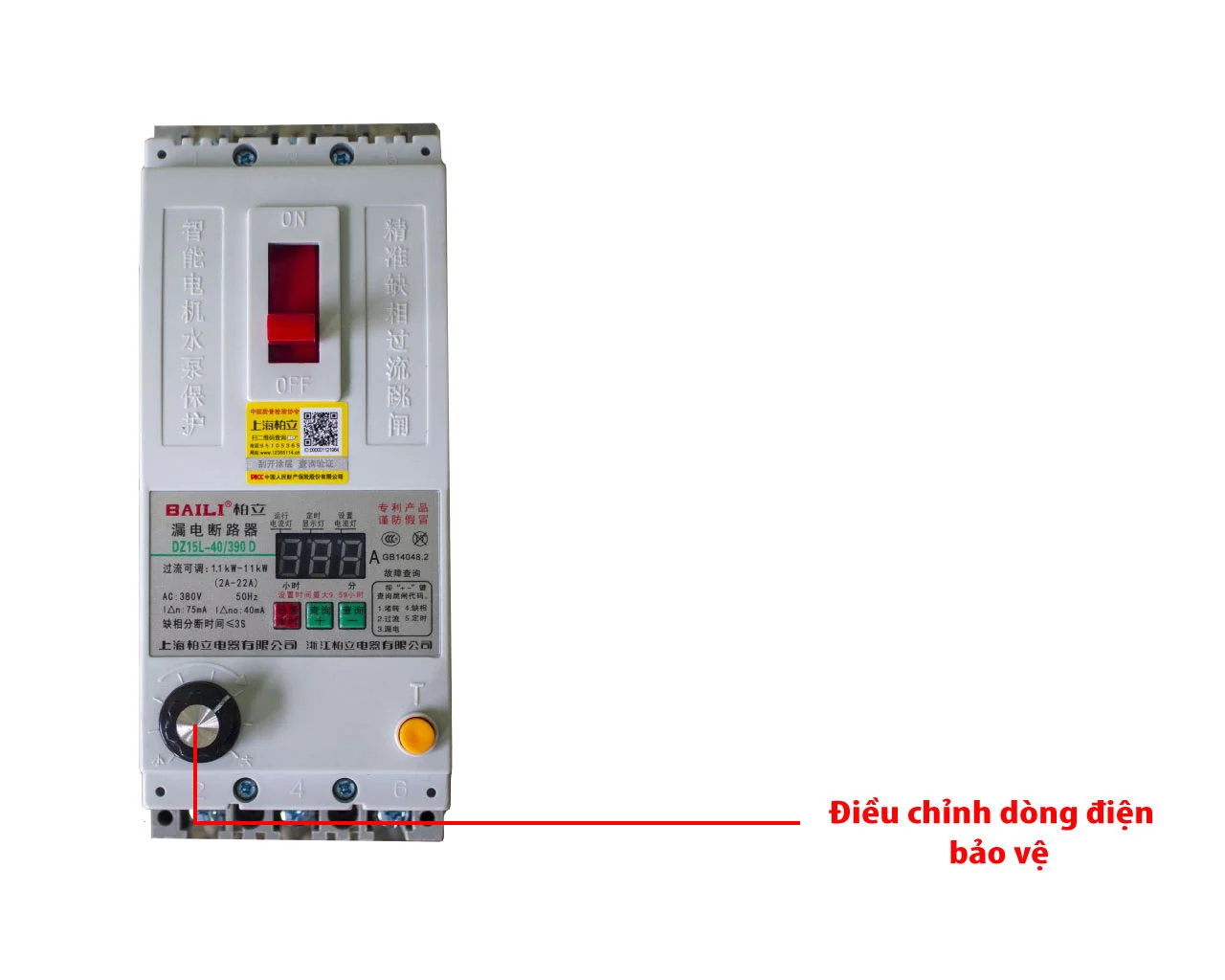

Cài đặt dòng điện bảo vệ

Cài đặt dòng điện bảo vệ giúp bảo vệ thiết bị khỏi dòng điện quá mức. Chọn giá trị dòng bảo vệ dựa trên công suất và yêu cầu hệ thống, thường là 2A đến 63A. Điều chỉnh dòng điện phù hợp với mức tiêu thụ điện năng của các thiết bị được cấp nguồn để tránh quá tải hoặc ngắt mạch không cần thiết:

• Kiểm tra thông số kỹ thuật của thiết bị để biết mức đánh giá hiện tại.​
• Sử dụng núm điều chỉnh trên CB để cài đặt khoảng dòng bảo vệ phù hợp với dòng định mức của thiết bị.
• Sau khi lắp đặt, hãy theo dõi các đèn LED để đảm bảo CB hoạt động bình thường.

Cài đặt chống sốc và hẹn giờ

Cài đặt chức năng chống sốc và nhấn nút chống sốc để bật chức năng này. Sau khi kích hoạt, đèn LED sẽ hiển thị trạng thái.

​Để cài đặt thời gian tắt máy, nhấn nút hẹn giờ (nút màu đỏ). Màn hình LED sẽ nhấp nháy ở ô “Giờ”; nhấn nút một lần nữa để di chuyển đến ô “Phút”. Sử dụng phím tăng (+) và giảm (-) để điều chỉnh thời gian hẹn giờ, giới hạn tối đa là 9 giờ 59 phút.

Qua bài viết tổng hợp trên, KTH ELECTRIC đã cung cấp cho bạn những thông tin chi tiết về máy cắt chống mất pha, từ cấu tạo, nguyên lý làm việc cho đến ứng dụng trong hệ thống điện dân dụng và công nghiệp. Ngoài ra, chúng tôi còn hướng dẫn bạn cách lắp CB để ngăn ngừa mất pha một cách dễ dàng và hiệu quả. Đừng quên theo dõi KTH ELECTRIC để cập nhật thêm nhiều kiến ​​thức thiết bị điện hữu ích và những giải pháp tốt nhất cho hệ thống điện của bạn nhé!
