Cầu chia điện áp là gì?

Bộ chia điện áp là mạch chuyển đổi điện áp lớn thành điện áp nhỏ hơn. Đây là một trong những mạch điện tử đơn giản nhất, không cần bóng bán dẫn hay mosfet.

Nguyên tắc: Cầu chia điện áp sử dụng 1 điện áp đầu vào, mắc nối tiếp với 2 điện trở trở lên để hạ điện áp theo ý muốn.

Ứng dụng:

– Nó được dùng làm cầu chia điện áp biến thiên, có trong công tắc điều khiển tốc độ quạt trần. Hoặc làm các mạch điện tử trong tủ lạnh, ô tô, xe điện…

– Trong laptop, bộ chia điện áp được ứng dụng vào các mạch phản hồi giúp ổn định điện áp đầu ra hoặc các khối nguồn có thể tăng giảm điện áp trong quá trình làm việc của laptop.

Như vậy, tác dụng của cầu chia điện chỉ đơn giản là sử dụng nó để dễ dàng hạ điện áp theo ý muốn.

Công thức tính bộ chia điện áp

1. Cách tính cầu chia điện áp dùng 2 điện trở:

Dưới đây là sơ đồ cầu chia điện áp 2 điện trở. Nhiệm vụ của chúng ta là tính Vout.

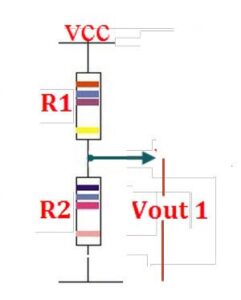

Sơ đồ cầu chia điện áp 2 điện trở

Vout là điện áp đo được ở hai đầu điện trở R1 và R2. Để tính Vout, trước tiên bạn cần tính dòng điện (I) chạy qua mạch.

Công thức: I = Vcc / (R1 + R2) Vout = I x R2

Ví dụ: Trong mạch điện, bạn cần điện áp 5V từ nguồn 19V.

Khi đó bạn sử dụng cầu chia điện áp như sau:

Ví dụ tính cầu chia điện áp của 2 điện trở

Có Vcc = 19v; R1 = 420K; R2 = 150K. Bây giờ tôi sẽ tính Vout:

I = Vcc / (R1 + R2) = 19 / (420 + 150) = 0,033 A

Vout = I x R2 = 0,033 x 150 = 5V

2. Cách tính cầu chia điện áp dùng 3 điện trở:

Dưới đây là sơ đồ cầu chia điện áp 3 điện trở. Nhiệm vụ của chúng ta là tính Vout1 và Vout2.

Sơ đồ cầu chia điện áp 3 điện trở

Để tìm điện áp Vout1 và Vout2, chúng ta phải tìm dòng điện (I) chạy qua mạch.

Công thức:

I = Vcc / (R1 + R2 + R3)

Vout1 = I x (R2 + R3)

Vout2 = I x R3

Ví dụ: Mình sẽ tính cầu điện áp trong mạch bên dưới.

Ví dụ tính toán cầu chia điện áp với 3 điện trở

Có Vcc = 12V; R1 = 50K; R2 = 80K; R3 = 40K. Bây giờ mình sẽ tính Vout1 và Vout2:

Tôi = 12 / (50 + 80 + 40) = 0,07 A

Vout1 = 0,07 x (80 +40) = 8,4V

Vout2= 0,07 x 40 = 2,8V
