1. Cầu dao cách ly là gì?

Cầu dao cách ly là thiết bị điện dùng để ngắt mạch điện cao áp không có dòng điện hoặc dòng điện nhỏ hơn nhiều lần so với dòng điện định mức và tạo khoảng cách an toàn, nhìn thấy được giữa bộ phận mang dòng điện và bộ phận cách điện nhằm đảm bảo an toàn. Vì vậy, ở những nơi cần sửa chữa, người ta đặt thêm cầu dao cách ly ngoài các thiết bị chuyển mạch. Bộ ngắt mạch cách ly. Bộ ngắt mạch cách ly. Bộ ngắt mạch cách ly có thể cắt dòng điện dung của đường dây hoặc cáp không tải và dòng điện không tải của máy biến áp. Trong lưới điện, cầu dao thường được lắp đặt trước các thiết bị bảo vệ như cầu chì, cầu dao. Một số thiết bị ngắt kết nối thường có công tắc nối đất đi kèm. Các bộ phận truyền động của dao cách ly thường được vận hành bằng tay hoặc bằng cơ điện (động cơ điện).

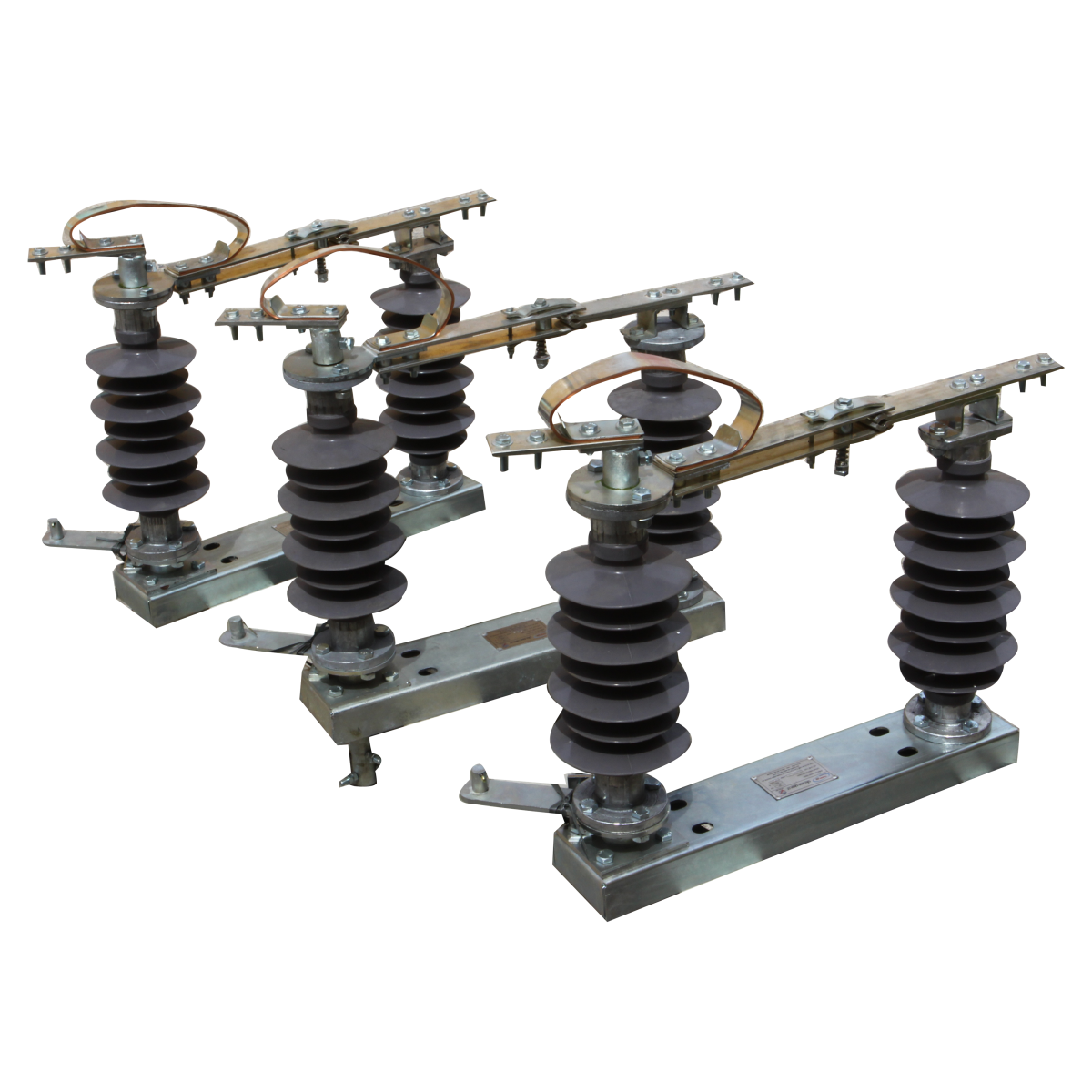

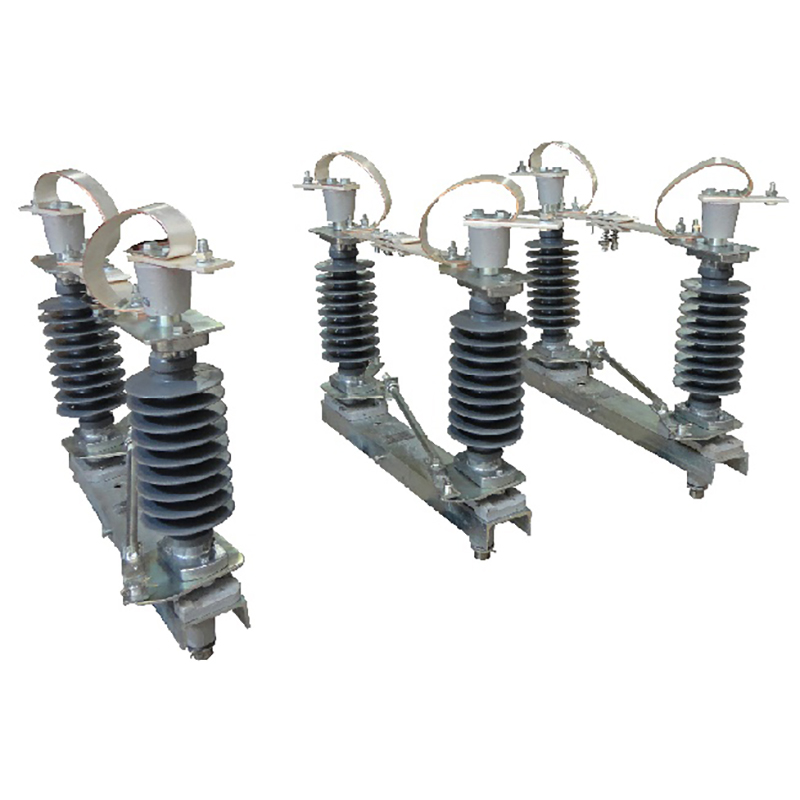

Hình ảnh cầu dao cách ly

2. Cấu tạo của máy cắt cách ly

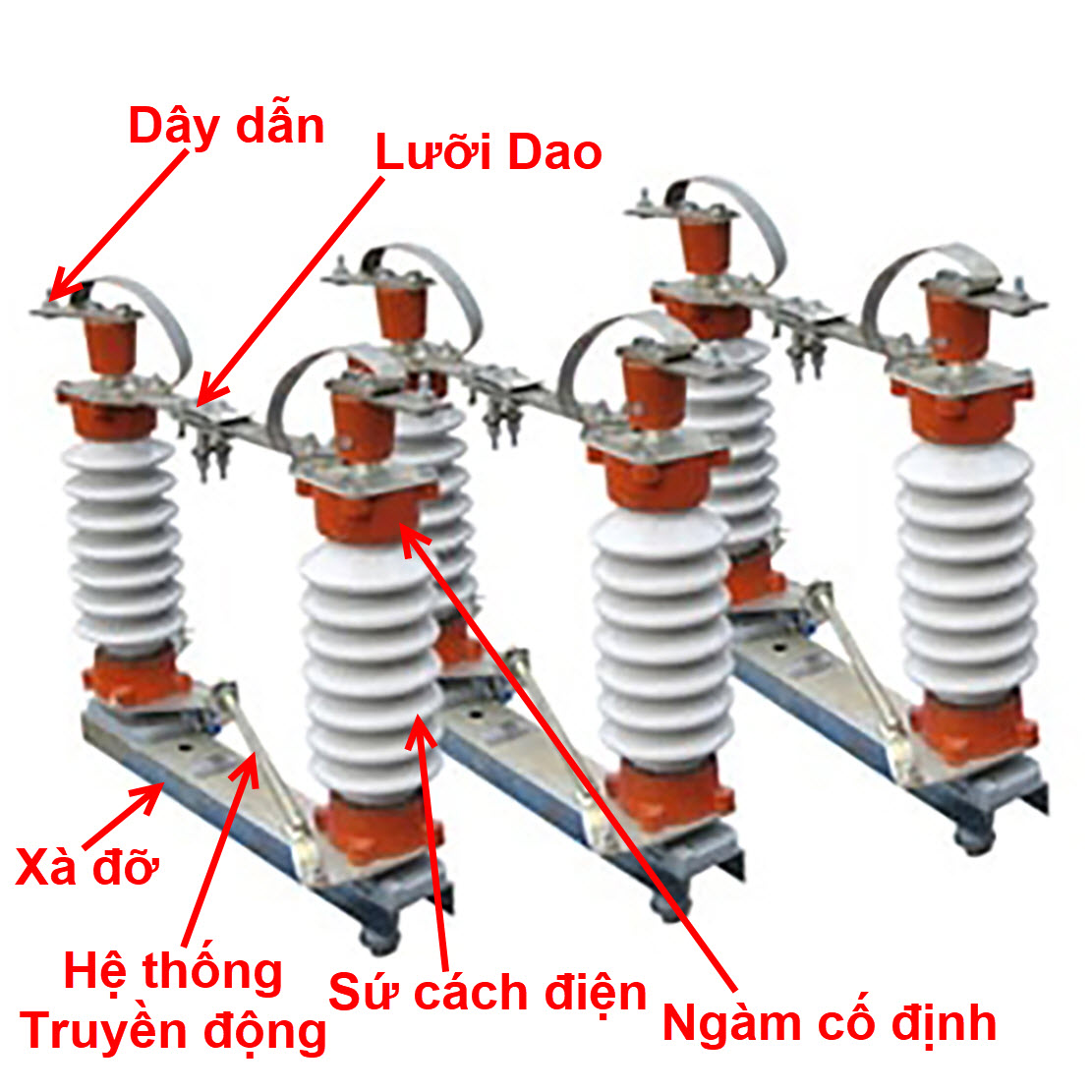

Cấu tạo của cầu dao cách ly gồm 6 phần như hình dưới:

Cấu tạo của máy cắt cách ly

2.1. Sứ cách điện:

Sứ cách điện ở đây được sử dụng để cách ly các máy cắt nhằm mục đích cố định và tạo khoảng cách an toàn giữa đường dây tải điện và thân cột hoặc giữa các đường dây điện với nhau. Giúp đảm bảo an toàn và hạn chế rủi ro cháy nổ.

2.2. Lưỡi dao cách ly:

Lưỡi dao dùng để bật và cắt điện

2.3. Cố định giá đỡ của cầu dao cách ly:

Giá đỡ cố định dùng để cố định Lưới dao và dây điện

2.4. Dây dẫn của máy cắt cách ly:

Dây dẫn là bộ phận được kết nối với hệ thống truyền tải điện.

2.5. Hệ thống truyền động của máy cắt cách ly

Hệ thống truyền động dùng để di chuyển lưỡi dao giúp đóng mở điện.

2.6. Chùm hỗ trợ:

Dầm đỡ thường được sử dụng để đỡ, giữ các nút giao cắt biệt lập trên cột điện.

3. Nguyên lý làm việc của dao cách ly

Cầu dao gần giống như cầu dao hạ thế nhưng do cầu dao làm việc ở điện áp cao nên phụ kiện đi kèm thường lớn hơn. Bộ cách ly có nhiệm vụ đóng, cắt mạch điện khi không có dòng điện.

Công dụng của nó là cách ly các bộ phận mạch điện với các bộ phận mang điện để tiến hành sửa chữa. Bộ ngắt kết nối không có bình chữa cháy hồ quang. Bộ ngắt kết nối được vận hành bằng một thanh cách điện hoặc bằng bộ truyền động nối với trục truyền động. Việc đóng bộ cách ly có thể được thực hiện bằng tay, bằng động cơ hoặc bằng các loại thiết bị khác. Để quay bộ cách ly, chúng ta tác động vào hệ thống truyền động khiến lưỡi dao và kẹp cố định tiếp xúc (đóng) hoặc tách rời nhau (ngắt).

4. Ứng dụng của máy cắt cách ly

Máy cắt cách ly được sử dụng trong lưới điện cao áp và siêu cao áp trong các trường hợp: Đóng, cắt điểm trung tính của máy biến áp, điện trở; Đóng, cắt cuộn dập hồ quang khi lưới điện không có hiện tượng tiếp đất; Đóng và cắt chuyển mạch thanh cái khi cầu dao hoặc bộ cách ly tiếp xúc với thanh cái đóng; Đóng cắt thanh cái hoặc đoạn thanh cái không tải; Đóng, cắt dao cách ly để làm chập mạch thiết bị; Đóng cắt tải máy biến điện áp và máy biến dòng điện; Các trường hợp đóng, cắt tải máy biến áp điện, đường dây trên không, dây cáp phải được đơn vị quản lý vận hành thiết bị cho phép tùy theo loại dao cách ly. Bộ ngắt kết nối cơ khí hoặc tự động được sử dụng để đóng dòng từ hóa, dòng sạc, dòng tải và dòng cân bằng phải đảm bảo di chuyển nhanh và vận hành dứt khoát.

5. Phân loại máy cắt cách ly

5.1. Theo cấu trúc:

Máy cắt cách ly 1 pha, máy cắt cách ly 3 pha

5.2. Theo môi trường cài đặt:

Cầu dao cách ly được lắp đặt trong nhà. Cầu dao cách ly lắp đặt ngoài trời

5.3. Theo loại truyền động:

Bộ ngắt mạch cách ly kiểu chém Bộ ngắt mạch cách ly kiểu cực quay Bộ ngắt mạch cách ly kiểu treo Bộ ngắt mạch cách ly kiểu khung truyền

6. Thông số của cầu dao cách ly

Loại: 1 pha; 3 pha Vị trí: Ngoài trời Loại truyền dẫn: Ngang; Máy chém đứng Điện áp định mức: 24 kV; 35kV; 40,5 kV Dòng điện định mức: 630; 800ARTần số định mức: 50 Hz Dung sai ngắn mạch: 25kA/1s (3s)Độ bền điện áp xung (BIL): 125kV; 150 kV; 170kV; 200kVChiều dài dòng điện rò rỉ: 25 hoặc 31 mm/kVVật liệu cách điện: Polymer; Sứ; Phụ kiện Epoxy: Trụ làm việc; Quá trình lây truyền; thanh chống DS

7. Vận hành máy cắt cách ly

Quá trình vận hành cách ly chỉ được phép thực hiện trong các trường hợp sau: Không có điện (không có điện áp, không có dòng điện) Điện thế bằng nhau Lưu ý: Nghiêm cấm vận hành cách ly khi có tải, kể cả việc đóng máy biến áp khi không tải hoặc không tải trên đường dây. Đóng cắt cầu dao cách ly: Việc đóng cắt cầu dao bằng điện được thực hiện thông qua nút ấn trên tủ điều khiển trong phòng điều khiển. Trường hợp điều khiển từ xa hoặc ngay tại tủ điều khiển trên giá đỡ cầu dao, chúng tôi điều khiển cơ giới (tay quay) tại chỗ. Việc đóng và đóng cầu dao bằng tay phải được thực hiện nhanh chóng. Hãy quyết đoán nhưng đừng đánh mạnh vào cuối chuyến đi. Trong quá trình đóng bộ cách ly, nghiêm cấm cắt lại lưỡi dao khi xuất hiện hồ quang. Sau khi kết thúc quá trình đóng cầu dao. Bạn phải kiểm tra vị trí của các lưỡi dao vì có thể các lưỡi dao chưa được đóng hoàn toàn. Lưỡi dao trượt ra khỏi giá đỡ dao… Trong khi vận hành, không tắt các khóa liên động trong mạch vận hành. Trong trường hợp cơ cấu khóa liên động không cho phép thực hiện một thao tác nào đó thì phải dừng thao tác đó ngay lập tức và kiểm tra: Kiểm tra xem tên thiết bị cần vận hành có chính xác hay không. Trình tự thao tác đúng với quy trình vận hành cho từng thiết bị cụ thể. Vị trí của thiết bị chuyển mạch và các cơ cấu khóa liên động khác liên quan đến hoạt động đang được thực hiện đều tương ứng.

8. Bảo trì bộ cách ly

Trong quá trình vận hành chúng ta cần kiểm tra các mục sau: Kiểm tra tiếp điểm giữa thanh tiếp điểm chuyển động và ống tiếp điểm tĩnh để đảm bảo khoảng cách. Theo yêu cầu kỹ thuật của người quản lý, độ ngâm lưỡi dao phải đạt 90%. Khoảng cách tối đa 2-5mm, phải bật tắt đồng thời 3 pha (nếu là loại truyền động 3 pha). Thao tác phải nhẹ nhàng, chính xác, chốt định vị phải đúng góc mở 45 độ. Kiểm tra liên lạc ở cuối. Kiểm tra tình trạng giá đỡ dao tốt, không có vết nứt. Kiểm tra bề mặt gốm sạch, không bẩn, không sứt mẻ quá mức quy định. Kiểm tra tình trạng đồng bộ đường truyền tốt. Kiểm tra điện trở sấy trong hộp truyền động có hoạt động tốt không. Cần phải có kế hoạch làm sạch các điểm tiếp xúc. Phần tiếp xúc chuyển động cần được làm sạch và bôi trơn bằng Vaseline. Các cơ cấu truyền động phải được bôi trơn để đảm bảo hoạt động tốt. Ba năm một lần, tiến hành bảo trì cầu dao cách ly.

9. Chọn cầu dao cách ly như thế nào?

Để lựa chọn cầu dao cách ly chúng ta cần chọn đúng loại, đúng thiết kế, phù hợp với nhu cầu của hệ thống điện mình đang vận hành. Ngoài ra, hiện nay trên thị trường còn có rất nhiều thương hiệu khác. Chúng ta cũng nên lựa chọn những thương hiệu uy tín để đảm bảo chất lượng và hệ thống điện hoạt động ổn định lâu dài. Dưới đây tôi xin giới thiệu một số thương hiệu thiết bị điện lớn:

Thương hiệu ABB là một tập đoàn đa quốc gia Thụy Sĩ-Thụy Điển. Các dòng thiết bị của ABB được sử dụng rộng rãi và phổ biến trong mọi lĩnh vực, đặc biệt là ngành xây dựng.

Thương hiệu Schneider Electric (Pháp) là tập đoàn thiết bị điện công nghiệp hàng đầu Châu Âu và thế giới. Sản phẩm đa dạng, công suất từ ​​nhỏ đến lớn, đầy đủ các ứng dụng sản phẩm cho mọi công trình dân dụng và công nghiệp. Với thương hiệu nổi tiếng và chất lượng hàng đầu, thiết bị điện Schneider được sử dụng phổ biến trong các dự án công nghiệp cao cấp, các nhà máy sản xuất có môi trường hoạt động khắc nghiệt, độ ẩm, bụi bẩn cao, chống ăn mòn. Thương hiệu Siemens là công ty điện lực lớn nhất ở Đức và Châu Âu, đại diện cho những thành tựu kỹ thuật, sự đổi mới, chất lượng, độ tin cậy và tính quốc tế. Link một số bài viết tham khảo: Các loại rơle bảo vệ máy biến áp
