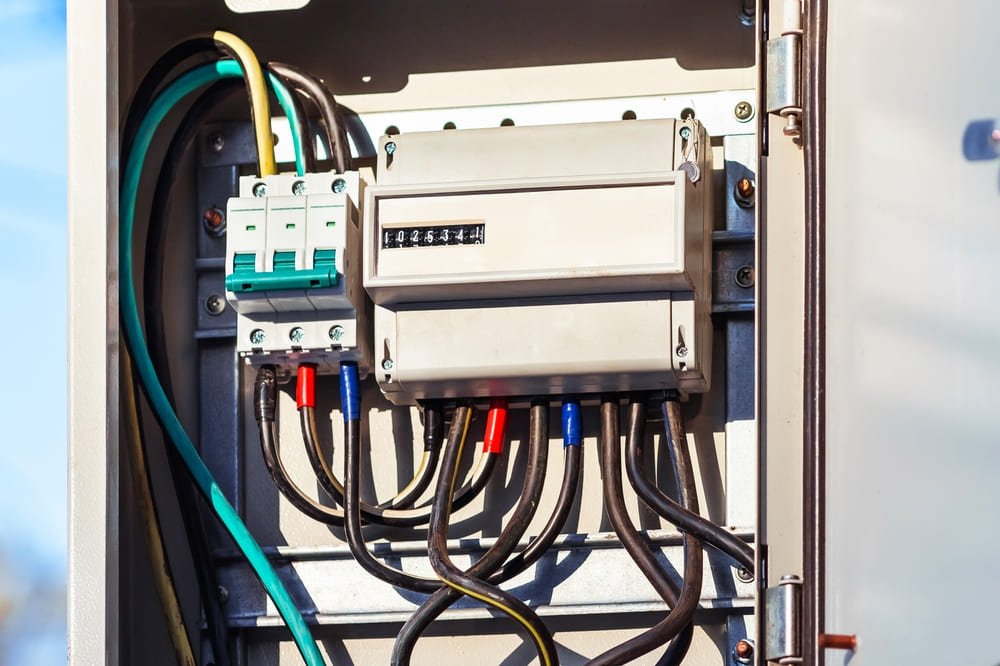

Cầu dao bảo vệ quá tải: Nguyên lý hoạt động và ứng dụng

Chu Văn An

Cầu dao bảo vệ quá tải là thiết bị quan trọng giúp bảo vệ các phụ tải tiêu thụ khỏi hư hỏng do quá tải và được sử dụng trong cả hệ thống điện dân dụng và công nghiệp. Hãy cùng KTH ELECTRIC tìm hiểu nguyên lý làm việc và ứng dụng của cầu dao bảo vệ quá tải nhé!

Khái niệm về cầu dao bảo vệ quá tải

Cầu dao bảo vệ quá tải là thiết bị giúp kết nối và ngắt kết nối các mạch trong điều kiện bình thường và bảo vệ mạch khỏi quá tải hoặc đoản mạch trong trường hợp xảy ra tai nạn. Hiện nay, loại cầu dao này được sử dụng rộng rãi trong các công trình xây dựng dân dụng như chung cư, biệt thự, văn phòng và các ngành công nghiệp như nhà máy, nhà xưởng.

Các loại cầu dao bảo vệ quá tải phổ biến hiện nay bao gồm MCB (loại khối, tích hợp bảo vệ ngắn mạch), MCCB (loại khối, tích hợp bảo vệ ngắn mạch), ELCB (loại khối, tích hợp chống điện giật) và RCBO (loại khối, tích hợp bảo vệ ngắn mạch và chống sốc).

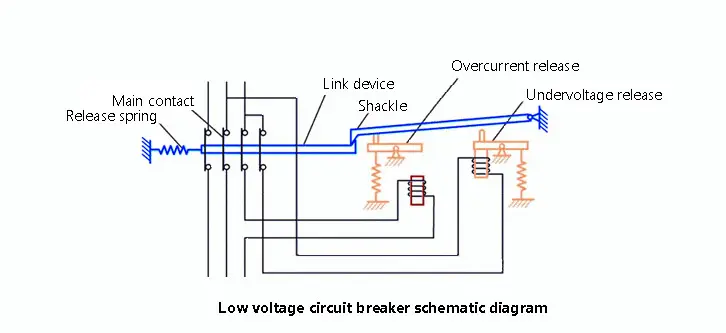

Bộ ngắt mạch quá tải hoạt động như thế nào

Cầu dao bảo vệ quá tải hoạt động dựa trên nguyên lý giãn nở lưỡng kim. Trong quá trình hoạt động bình thường, dòng điện chạy qua làm cho nhiệt độ và chiều dài của lưỡng kim tăng lên nhưng tốc độ giãn nở không đủ để tạo ra chuyển động uốn cong, khiến các tiếp điểm vẫn đóng.

Tuy nhiên, khi xảy ra quá tải, nhiệt độ sinh ra đủ lớn để làm cho thanh lưỡng kim bị uốn cong về phía thanh kim loại với hệ số giãn nở nhỏ hơn. Chuyển động uốn này sẽ đẩy cần ngắt và kéo chốt nhả, làm cho các tiếp điểm mở ra và kích hoạt chức năng bảo vệ quá tải.

Các loại cầu dao bảo vệ quá tải phổ biến

Sau đây là các loại cầu dao bảo vệ quá tải phổ biến:

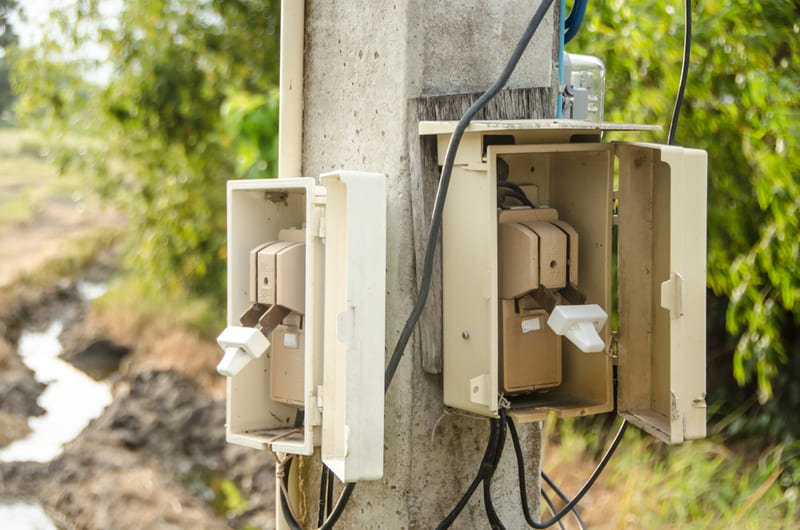

Bộ ngắt mạch truyền thống

Bộ ngắt mạch thông thường là loại bộ ngắt mạch đơn giản nhất và thường được sử dụng trong gia đình hoặc các ứng dụng có tải nhỏ hơn. Cầu dao thường không có chức năng tự động tắt và cần điều khiển bằng tay.

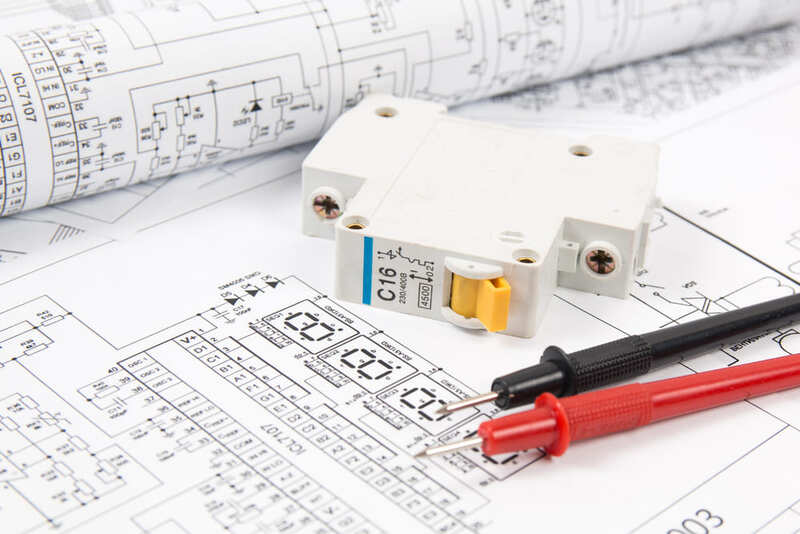

bộ ngắt mạch thu nhỏ

MCB là một bộ ngắt mạch tự động được thiết kế để ngắt mạch khi dòng điện vượt quá mức cho phép. MCB rất phổ biến trong hệ thống điện dân dụng và công nghiệp. MCB hiện đại có thể dễ dàng điều chỉnh để bảo vệ thiết bị khỏi tình trạng quá tải, ngắn mạch, giúp giảm thiểu nguy cơ cháy nổ, hư hỏng.

Bộ ngắt mạch vỏ đúc

MCCB là cầu dao bảo vệ quá tải với khả năng ngắt mạch mạnh mẽ, phù hợp cho các ứng dụng công nghiệp và các dự án có tải trọng lớn. So với MCB, MCCB có thể chịu được dòng điện lớn hơn và có đặc tính điều chỉnh nhạy hơn, giúp bảo vệ hiệu quả các thiết bị điện trong môi trường khắc nghiệt.

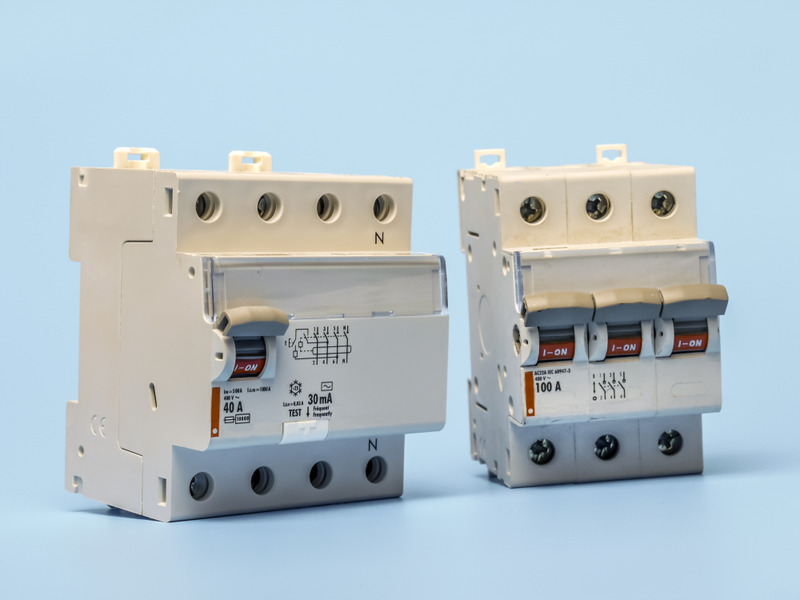

RCBO và ELCB

RCBO và ELCB là các thiết bị chống rò rỉ giúp ngắt mạch điện khi xảy ra dòng điện rò rỉ hoặc lỗi cách điện. RCBO kết hợp chức năng bảo vệ quá tải và rò rỉ trong một thiết bị, trong khi ELCB chủ yếu bảo vệ chống dòng điện rò rỉ đất. Những thiết bị này rất quan trọng trong việc bảo vệ con người và thiết bị khỏi nguy cơ bị điện giật và hỏa hoạn.

Đọc thêm: CB chống mất pha: Cấu trúc, nguyên lý làm việc và ứng dụng

Cách tính dòng điện định mức khi lựa chọn cầu dao chống quá tải

Khi lựa chọn cầu dao chống quá tải cho hệ thống điện gia đình hoặc công nghiệp, việc tính toán định mức ampe (dòng điện tối đa mà cầu dao có thể xử lý mà không bị vấp) là rất quan trọng để đảm bảo an toàn và hiệu quả.

Để xác định định mức ampe cần thiết của bộ ngắt mạch, hãy sử dụng công thức sau:

Ở đó:

• I là cường độ dòng điện (A – Ampe)
• P là mức tiêu thụ điện năng (W – Watts)
• U là điện áp (V – Vôn)
• Nguồn điện: 1 pha – 220V và 3 pha – 380V
• Cosφ là hệ số công suất = 0,8

Ví dụ, một máy nước nóng gia đình có điện áp 220V và hệ số công suất 0,8 thì có công suất tiêu thụ là 2500W. Sử dụng công thức để tính dòng điện định mức:

Đối với thiết bị dẫn động bằng động cơ (chẳng hạn như máy nén bình đun nước nóng), bộ ngắt mạch cần được đánh giá về:

Do đó, một bộ ngắt mạch phù hợp có dòng điện định mức khoảng 30A.

Để biết phương pháp tính toán chi tiết và ví dụ về nhiều hệ thống, vui lòng xem: Chi tiết bảng lựa chọn máy cắt theo công suất điện quy đổi
