Cáp điện kế là gì? Cấu tạo và cách phân loại

Chu Văn An

Các đường dây truyền tải từ cột đến công tơ thường sử dụng loại dây chuyên dụng gọi là cáp điện kế để tối ưu hóa quá trình truyền tải điện và chống trộm cắp điện. Vậy cáp điện kế là gì? Cấu trúc và mục đích của loại cáp này là gì? Bạn có thể tìm hiểu thêm trong bài viết của chúng tôi.

Cáp điện kế là gì?

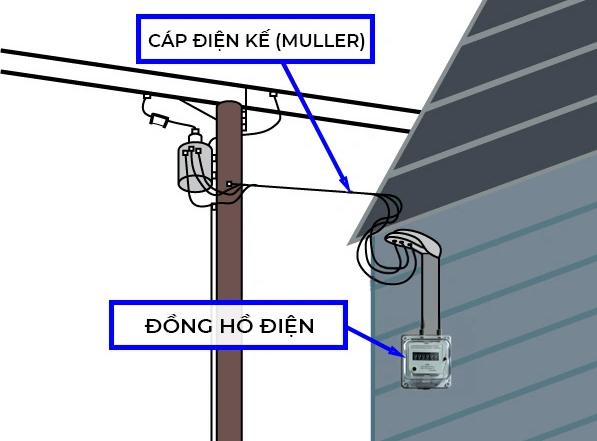

Cáp công tơ (hay còn gọi là cáp Muller) là loại cáp chuyên dùng kết nối lưới điện với công tơ điện trong gia đình, tòa nhà, nhà máy hoặc khu công nghiệp.

Cáp Muller được thiết kế đặc biệt để đảm bảo truyền tải điện chính xác và ổn định, với kết cấu lõi đồng hoặc nhôm và lớp cách điện PVC hoặc XLPE để tăng khả năng chịu nhiệt và khả năng chịu tải cao. Ngoài ra, những loại cáp này còn là thành phần không thể thiếu trong các ứng dụng đo lường, thử nghiệm… dùng để kết nối các thiết bị đo lường như điện kế, máy phát điện, máy biến thế, v.v.

Chiều dài trung bình của cáp điện kế thay đổi từ vài mét đến vài trăm mét và phích cắm được thiết kế đặc biệt để tương thích với mọi loại thiết bị kết nối. Mức điện áp hoạt động chính của cáp Muller là 0/6/1kV và được khuyến nghị lắp đặt cố định trong các dự án dân dụng và công nghiệp.

Đặc tính kỹ thuật và cấu tạo của cáp điện kế

Cáp điện kế được thiết kế và sản xuất theo tiêu chuẩn quy định tại TCVN 5935-1 (Tiêu chuẩn Việt Nam về cáp điện cách điện dạng đùn có điện áp định mức 1-3kV). Tiêu chuẩn còn quy định một số đặc tính kỹ thuật của cáp Muller như sau:

• Biểu tượng: Đồng(nhôm)/XLPE(PVC)/PVC/ATA/PVC
• Mã số: DK-CVV, DK-AVV
• Người mẫu: vòng tròn
• Điện áp danh định: 0,6/1kV
• Nhiệt độ hoạt động tiêu chuẩn: Cách nhiệt PVC là 70°C, cách nhiệt XLPE là 90°C
• Mặt cắt danh nghĩa: Ruột đồng 1,5 mm2 trở lên, ruột nhôm 10 mm2 trở lên
• Bán kính uốn tối thiểu:10 x D (đường kính ngoài của cáp)

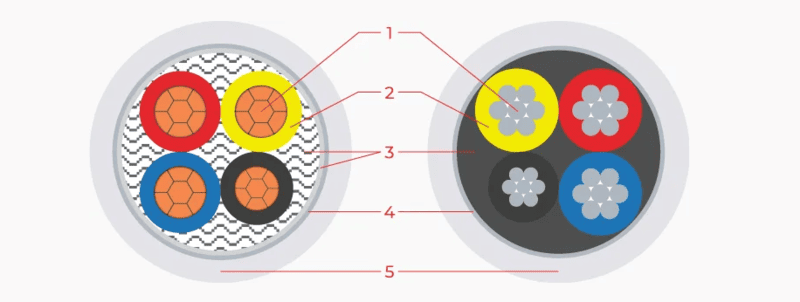

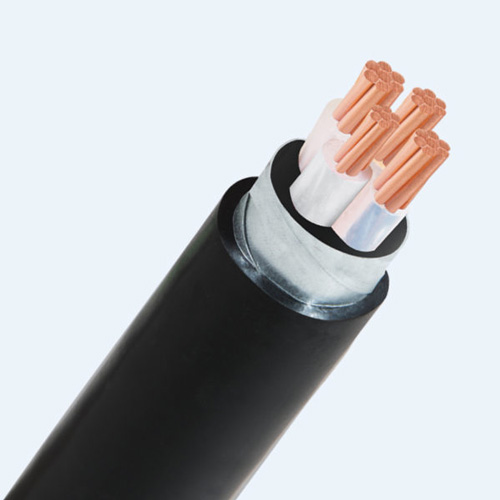

Đồng thời xác định các thành phần cấu tạo của cáp điện kế bao gồm:

• nhạc trưởng: Được làm chủ yếu bằng đồng hoặc nhôm sợi mềm tròn hoặc dệt chặt (Cấp 2). Số lõi trung bình là 2-4 lõi.
• Mức độ cách nhiệt: Được làm bằng PVC hoặc XLPE.
• Lớp điền hình tròn: Được làm bằng PP hoặc PVC, chống thấm nước và chống oxy hóa.
• Giáp bảo vệ: Băng nhôm chống trộm điện.
• Vỏ bảo vệ: Nhựa PVC có nhiệm vụ bảo vệ các linh kiện bên trong.

Cách phân loại cáp điện kế

Cáp điện kế được phân loại theo một số tiêu chí.

Theo vật liệu dẫn điện

• Cáp điện kế lõi đồng (DK-CVV/DK-CXV): Lõi dẫn điện được làm bằng đồng có độ tinh khiết lên tới 99,99%.
• Cáp lõi nhôm (DK-AVV): Lõi dẫn điện được làm bằng hợp kim nhôm, nhẹ hơn và rẻ hơn dây dẫn đồng.

Theo số lượng lõi

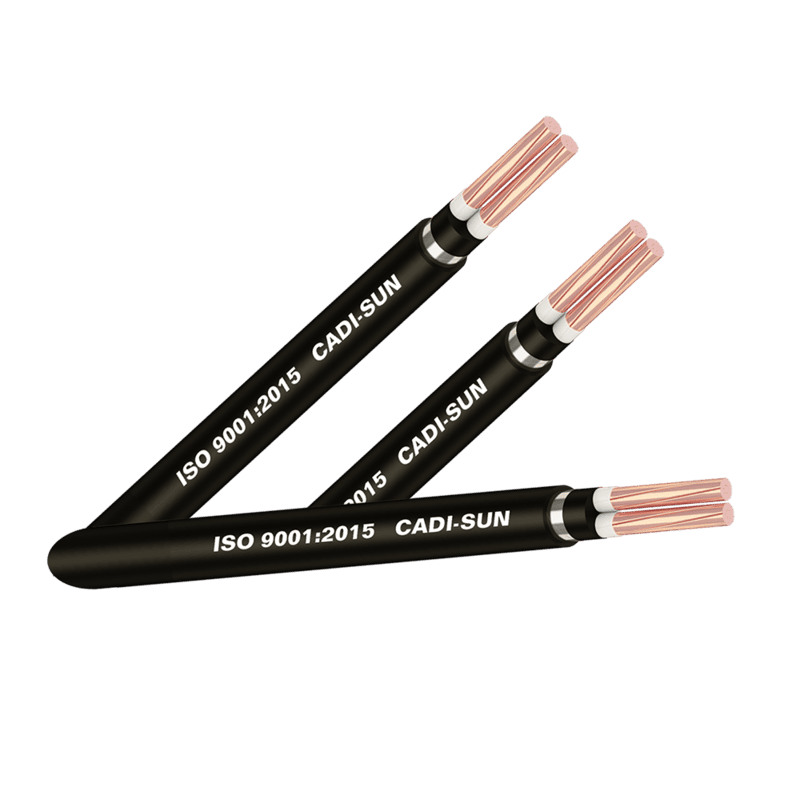

• Lõi Muller 2: Đây là loại phổ biến nhất và bao gồm 2 lõi đồng/nhôm hình tròn bện hoặc ép chặt.
• Cốt lõi Mueller 3: Có 3 lõi, 2 lõi pha và 1 lõi trung tính hoặc nối đất.
• Muller 4 lõi: Gồm 3 lõi pha và 1 lõi trung tính hoặc nối đất.

Theo vật liệu cách nhiệt

• PVC cách điện: Cách điện tốt và chịu được lực cơ học. Nhiệt độ hoạt động tiêu chuẩn là khoảng 70°C.
• Cách điện polyetylen liên kết ngang: Nó có khả năng cách điện tốt, chống ẩm, chống rung mạnh, chịu hóa chất, chịu nhiệt độ cao lên tới 90 độ C, nhiệt độ ngắn mạch lên tới 250 độ C.

Xem thêm: Dây XLPE: Cấu tạo, Lợi ích và Ứng dụng

Công dụng của cáp điện kế là gì?

Mục đích chính của cáp điện kế là kết nối nguồn điện chính với đồng hồ. Ngoài ra, loại cáp này còn được dùng làm công cụ đo lường và có các chức năng sau:

• Truyền tải điện: Cáp công tơ có nhiệm vụ dẫn điện từ nguồn điện chính (chủ yếu từ cột điện thoại) đến công tơ trong nhà, cao ốc, xí nghiệp, xí nghiệp… để cung cấp điện năng cho các thiết bị điện.
• Đo lường chính xác: Cáp Muller được thiết kế để đảm bảo độ chính xác và độ tin cậy của quá trình đo điện, giúp người dùng xác định mức sử dụng điện và thanh toán hóa đơn tiền điện phù hợp.
• Đảm bảo an toàn: Cáp điện kế có khả năng cách điện tốt, hạn chế nguy cơ rò rỉ điện và giúp bảo vệ người dùng, thiết bị trong quá trình sử dụng điện.

Với những công dụng trên, cáp Muller được sử dụng rộng rãi trong nhiều công trình từ dân dụng đến công nghiệp.

Đọc thêm: Dây dẫn cách điện: Công dụng, phân loại và so sánh với dây dẫn trần

Cách chọn cáp điện kế hiệu quả

Để tối ưu hóa chi phí và hiệu suất khi sử dụng cáp điện kế, dưới đây là một số lưu ý khi chọn cáp Muller.

Mục đích sử dụng

Mục đích sử dụng cáp điện kế ảnh hưởng đến tiết diện cáp, khả năng chịu tải và phích cắm.

• sử dụng tại nhà: Có thể sử dụng cáp có tiết diện nhỏ và khả năng chịu tải trung bình.
• Sử dụng trong các nhà máy, khu công nghiệp: Ưu tiên các loại cáp có tiết diện lớn, khả năng chịu tải cao.

Ngoài ra, bạn cũng cần xác định nguồn điện mà cáp sử dụng là 220V một pha hay 380V ba pha để lựa chọn loại cáp phù hợp.

Tổng điện năng tiêu thụ

Tính toán tổng công suất của tất cả các thiết bị điện trong hệ thống để lựa chọn tiết diện cáp và số lõi cáp tương ứng.

Vật liệu dẫn điện và cách điện

Đồng và nhôm là hai vật liệu dẫn điện chính cho cáp điện kế. Cáp đồng phù hợp cho các ứng dụng đòi hỏi độ dẫn điện và độ ổn định cao, trong khi cáp nhôm giải quyết các vấn đề về chi phí và trọng lượng dây trong các ứng dụng đường truyền dài.

Việc lựa chọn vật liệu cách nhiệt XLPE hay PVC sẽ phụ thuộc vào điều kiện cụ thể của môi trường hoạt động. Trong số đó, hầu hết các gia đình sẽ lựa chọn dây Miller cách điện PVC để tiết kiệm chi phí. Cáp điện kế cách điện XLPE được ưa chuộng trong môi trường công nghiệp.
