Cáp điện CV là gì? Cấu tạo, chức năng và tính ứng dụng

Cáp CV có khả năng truyền tải điện áp lên tới 600V và được sử dụng rộng rãi trong hệ thống điện dân dụng và công nghiệp. Tìm hiểu về cấu trúc, hiệu suất, chức năng và ứng dụng thực tế của loại cáp này trong các bài viết sau của chúng tôi.

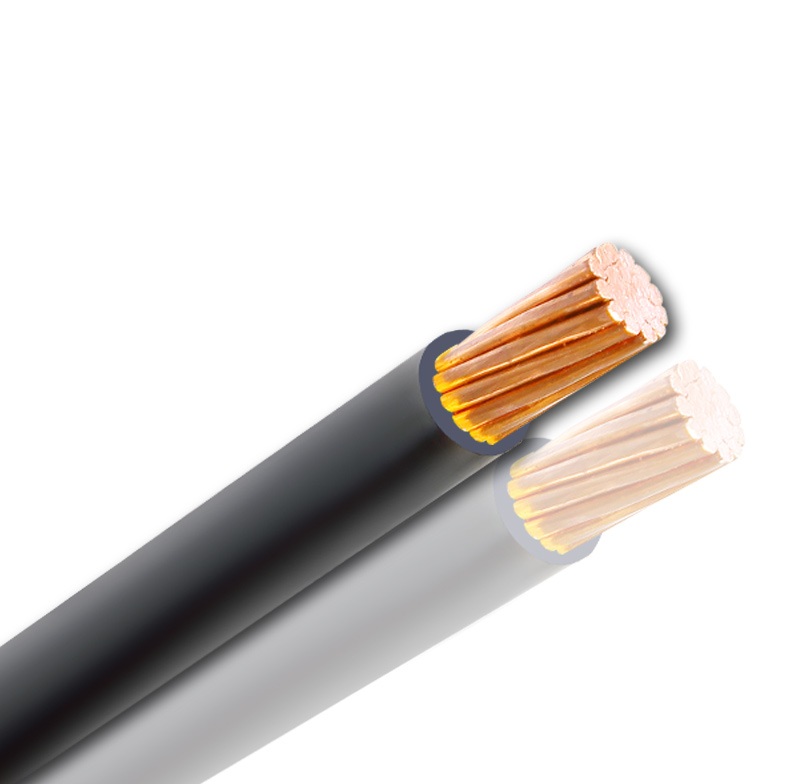

Dây nguồn CV là gì?

Cáp nguồn CV là loại cáp điện hạ thế có khả năng truyền tải các mức điện áp lên tới 600V. Loại cáp này gồm 7 hoặc 19 dây đồng bện đồng tâm và được bọc một lớp PVC cách điện chất lượng cao. Lõi cáp được làm bằng đồng và có thể chịu được nhiệt độ lên tới 70 độ C. Lõi cáp CV có thể chịu được nhiệt độ tối đa lên tới 160 độ C nếu xảy ra đoản mạch trong vòng chưa đầy 5 giây.

Cáp CV được thiết kế và sản xuất theo tiêu chuẩn Bộ Khoa học và Công nghệ Ứng dụng QCVN 04:2009. Chúng thích hợp để truyền tải điện trong các đường ống chịu lực, đường ống chống rò rỉ, cố định trên trần, tường và các môi trường lắp đặt cố định khác…

Ký hiệu của cáp CV là CV, trong đó:

• C: Ký hiệu bằng đồng, vật liệu chính cấu thành nên lõi cáp.
• V: PVC, vật liệu cách nhiệt vỏ bảo vệ ngoài cùng.

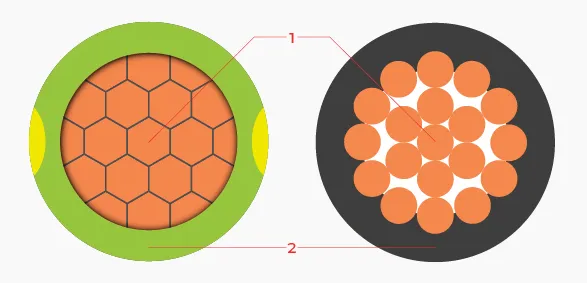

Cấu trúc của cáp CV

Cấu trúc của cáp CV tương đối đơn giản và chủ yếu bao gồm hai phần: lõi đồng dẫn điện và lớp cách điện PVC.

• Lõi dẫn điện: Bao gồm 7 hoặc 19 dây đồng bện đồng tâm mang lại sự linh hoạt tối ưu. Mặt cắt lõi có phạm vi từ 4mm2 đến 500mm2 tùy theo nhu cầu sử dụng của từng người.
• Lớp cách nhiệt: Được làm bằng nhựa polyvinyl clorua cao cấp, có đặc tính cách điện, chống va đập và tác động của nhiệt độ, độ ẩm. Vỏ máy thường có các màu cơ bản như đen, đỏ, cam, xanh lam hoặc màu lục nhạt.

Ngoài ra, một số loại cáp CV đặc biệt còn được trang bị lớp PVC cứng hoặc nylon chống mài mòn để tăng độ bền khi lắp đặt ngoài trời hoặc trong môi trường nhiệt độ cao.

Xem thêm: Dây CVV là gì? Cấu trúc, tiêu chuẩn và ứng dụng

Đặc tính kỹ thuật cáp CV

Cáp CV được khuyến nghị lắp đặt cố định trong hệ thống điện dân dụng do một số đặc tính kỹ thuật điển hình sau:

• Cấp điện áp: 0,6/1kV
• Điện áp thử nghiệm: 3,5kV (tối đa 5 phút)
• Nhiệt độ làm việc lâu dài: 70 độ C
• Nhiệt độ tối đa trong thời gian ngắn mạch (không quá 5 giây):

1. Tiết diện >300mm2: 140 độ C
2. Tiết diện 300mm2: 160 độ C

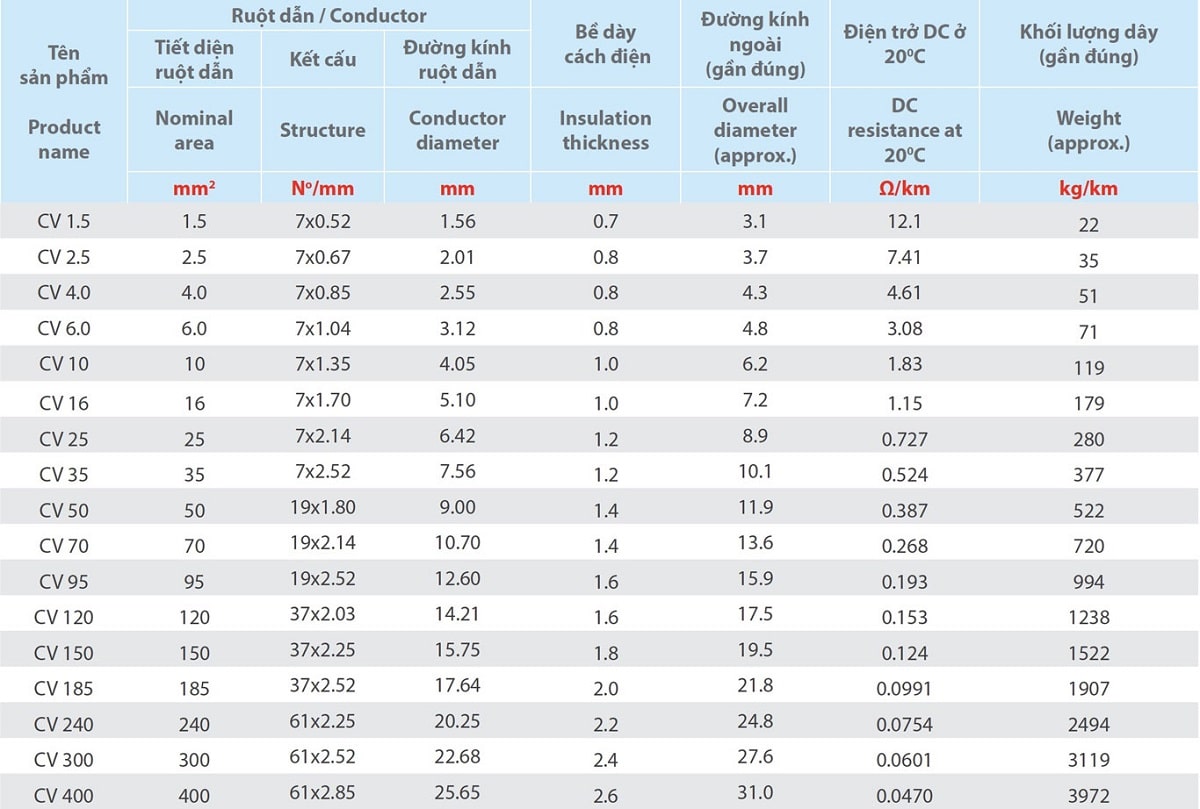

Bảng tra cứu thông số kỹ thuật cáp CV thương hiệu Cadivi

Ứng dụng cáp CV

Cáp CV được đánh giá cao ở khả năng dẫn điện, cách điện và tiết kiệm năng lượng trong quá trình sử dụng. Vì vậy, loại cáp này được sử dụng phổ biến trong các hệ thống điện dân dụng và công nghiệp.

Về điện dân dụng

• Hệ thống điện gia dụng: Cáp CV là sự lựa chọn tốt nhất cho hệ thống dây điện cố định trong tường hoặc tường âm tường để kết nối hệ thống chuyển mạch, ổ cắm hoặc đèn trong từng phòng riêng lẻ.
• Tòa nhà văn phòng và tòa nhà cao tầng: Cáp nguồn CV được sử dụng để cấp nguồn cho các thiết bị điện tử, thiết bị văn phòng, hệ thống chiếu sáng, hệ thống điều hòa không khí, camera an ninh, điều khiển cửa, v.v…
• Công trình công cộng: Chịu trách nhiệm truyền tải điện năng của hệ thống chiếu sáng công cộng hoặc sử dụng trong tủ điện nhẹ ngoài trời…

trong điện công nghiệp

• Nhà máy, xí nghiệp: Cung cấp năng lượng cho máy móc, thiết bị có công suất vừa và nhỏ, thường là hệ thống chiếu sáng trong các khu công nghiệp.
• Hệ thống điều khiển: Chịu trách nhiệm kết nối các cảm biến, bộ điều khiển hoặc lắp đặt trong các bảng điều khiển nhỏ.
• Ứng dụng đặc biệt: Trong một số trường hợp, cáp nguồn CV đóng vai trò là dây dẫn cho các hệ thống năng lượng mặt trời nhỏ hoặc cho một số ứng dụng ngoài trời có mái che.

Xem thêm: Dây CXV là gì? Cấu tạo, ứng dụng và so sánh với dây CVV

Ưu điểm và nhược điểm của cáp CV

Ưu điểm và nhược điểm của cáp CV được trình bày chi tiết trong bảng dưới đây:

Thuận lợi	thiếu sót
Tính dẫn điện tốt nếu chọn đúng tiết diện lõi đồng Vỏ PVC mang lại khả năng cách điện ổn định, giảm thiểu nguy cơ cháy nổ, rò rỉ Độ bền cao nếu tuân thủ các yêu cầu về môi trường lắp đặt thích hợp Dễ uốn cong, thuận tiện cho quá trình thi công, lắp đặt Giá thành hợp lý so với một số loại cáp khác Kích cỡ và màu sắc khác nhau để đáp ứng các nhu cầu khác nhau	Khả năng chịu nhiệt hạn chế, không thích hợp với môi trường khắc nghiệt Khả năng chống cháy thấp và tạo ra khói độc khi đốt Không thích hợp để hoạt động ở điện áp cao nên ứng dụng bị hạn chế Khả năng chống nhiễu điện từ kém Tuổi thọ thấp, có thể bị nứt và lão hóa nếu lắp đặt ngoài trời

Xét về ưu và nhược điểm, cáp CV vẫn là sự lựa chọn tốt nhất cho các hệ thống điện đơn giản, đặc biệt là điện gia dụng, giúp giảm chi phí đầu tư, lắp đặt.

Cách chọn dây nguồn điện áp không đổi phù hợp

Việc lựa chọn loại cáp phù hợp không chỉ tối ưu hóa hiệu suất hệ thống, đảm bảo an toàn, tiết kiệm năng lượng mà còn giảm chi phí vận hành, lắp đặt. Dưới đây là một số tiêu chí quan trọng cần lưu ý khi chọn dây nguồn CV:

Mặt cắt dây dẫn

Dựa vào cường độ dòng điện, tiết diện dây dẫn cơ bản được tính như sau:

S=I/J

Ở đó:

• S: Tiết diện dây dẫn (mm2)
• I: cường độ dòng điện (A)
• J: Mật độ dòng điện cho phép (A/mm2)

Vì vậy, tiết diện cáp cần được tính toán dựa trên cường độ dòng điện để tránh hiện tượng quá tải, quá nhiệt.

Điện áp định mức

Dây nguồn CV được thiết kế để hoạt động ở điện áp lên đến 600V, nhưng điện áp phổ biến thường là 300/500V, 450/750V và 0,6/1kV. Cáp được lựa chọn cũng cần phải tương thích với điện áp định mức của hệ thống để hạn chế vấn đề quá điện áp.

Môi trường hoạt động

Cáp CV chỉ thích hợp để lắp đặt cố định trong môi trường trong nhà. Vì vậy, nếu môi trường hoạt động có các yếu tố khắc nghiệt như nhiệt độ, độ ẩm thì bạn nên cân nhắc lựa chọn loại dây có khả năng chịu nhiệt, chống ẩm tốt hơn.

Ứng dụng cụ thể

Hệ thống chiếu sáng, nguồn điện của thiết bị hay mạch điều khiển… đặt ra những yêu cầu cụ thể về đặc tính của cáp CV. Vì vậy, cần lựa chọn loại cáp CV phù hợp dựa trên đặc điểm của hệ thống điện hoặc yêu cầu cụ thể của ứng dụng.

Để biết thêm thông tin xem thêm: Hướng dẫn tính toán và lựa chọn tải dây tiêu chuẩn kỹ thuật

Thương hiệu cáp CV nổi tiếng

Hiện nay trên thị trường có 2 thương hiệu cáp có thị phần lớn là Cadisun và Cadivi, phù hợp với đặc điểm của thị trường phía Bắc và phía Nam.

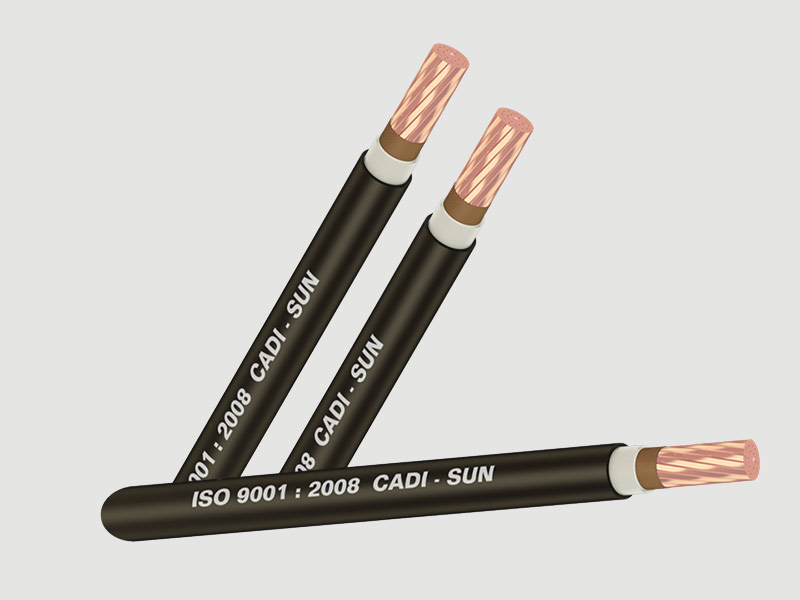

Dây nguồn CV Kaidisun

Cáp CV Cadisun thuộc danh mục sản phẩm của Công ty Cổ phần Dây và Cáp Thượng Đình. Cáp CV Cadisun được sản xuất trên dây chuyền khép kín hiện đại sử dụng hệ thống thiết bị cơ khí nhập khẩu từ Châu Âu và tuân thủ các tiêu chuẩn chất lượng, an toàn cao nhất. Ngoài ra, nguyên liệu được công ty sử dụng cũng được nhập khẩu trực tiếp từ nước ngoài, đảm bảo độ tinh khiết của lõi dẫn điện bằng đồng cao tới 99,99%.

Xem Bảng Giá Cáp Cadisun CV: Bảng Giá Cáp Cadisun Mới | Đầy đủ và chi tiết

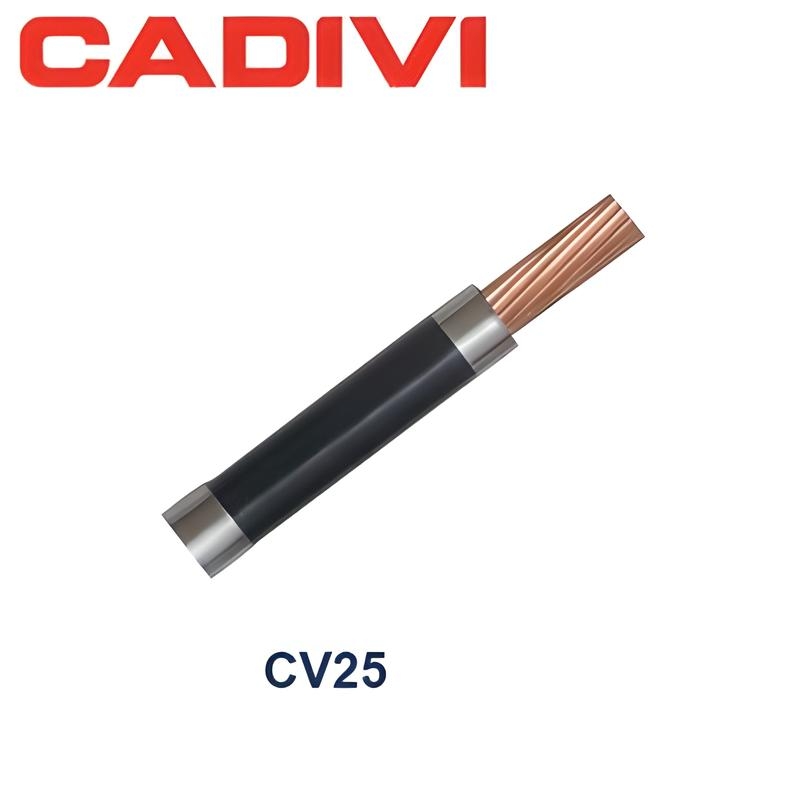

Cáp CV Cadiv

Đây là sản phẩm của Công ty Cổ phần Cáp Việt Nam, “anh lớn” trong lĩnh vực cáp tại khu vực phía Nam.

Cáp Cadivi CV có ưu điểm vượt trội về độ dẫn điện và cách điện, với lớp PVC bảo vệ chất lượng cao. Sản phẩm này được sản xuất theo dây chuyền kỹ thuật tiên tiến, tuân thủ các tiêu chuẩn ISO và nhiều tiêu chuẩn quốc tế như: AS, BS, IEC, ASTM, UL,… Nhưng xét về giá thành thì cáp CV của Cadivi nhỉnh hơn cáp Cadisun một chút. So sánh, cáp nguồn CV của Cadivi phù hợp hơn để lắp đặt trong hệ thống điện công nghiệp.

Xem Bảng Giá Cáp Cadivi CV: Bảng Giá Cáp Cadivi Mới | Đầy đủ và chi tiết

Là đại lý cấp 1 cho các hãng cáp nổi tiếng trên thị trường hiện nay như: Cadivi, Cadisun, Trần Phú… KTH ELECTRIC cam kết cung cấp sản phẩm chính hãng, mới 100% trong mọi giao dịch. Mua từ cái gì đó, Khách hàng sẽ được hưởng thời gian bảo hành dài nhất và chính sách bảo hành hấp dẫn nhất, kèm theo đó là hệ số chiết khấu ưu đãi cho các công trình, dự án lớn.

Một số câu hỏi về dây nguồn CV

Câu hỏi 1: Cáp CV có phù hợp để lắp đặt ngoài trời không?

hồi đáp: KHÔNG. Loại cáp này được thiết kế để lắp đặt trong nhà. Nếu có nhu cầu lắp đặt ngoài trời, bạn nên:

• Lắp đặt ở nơi có mái che và tránh để dây tiếp xúc trực tiếp với ánh nắng mặt trời.
• Đặt trong ống bảo vệ hoặc thang kèm theo.

Câu 2: So sánh nhanh cáp nguồn CV và cáp nguồn CXV?

hồi đáp: Điểm khác biệt lớn nhất giữa hai loại cáp này chính là lớp cách điện. Cách điện của cáp CV là PVC, cách điện của cáp CXV là XLPE, có ưu điểm là chịu nhiệt, chống cháy, chống ẩm và độ bền cơ học cao. Tuy nhiên, cáp CV rẻ hơn nhiều và do đó phù hợp với hệ thống điện gia đình.
